Спосіб утворення та експлуатації багатопластових підземних сховищ газу

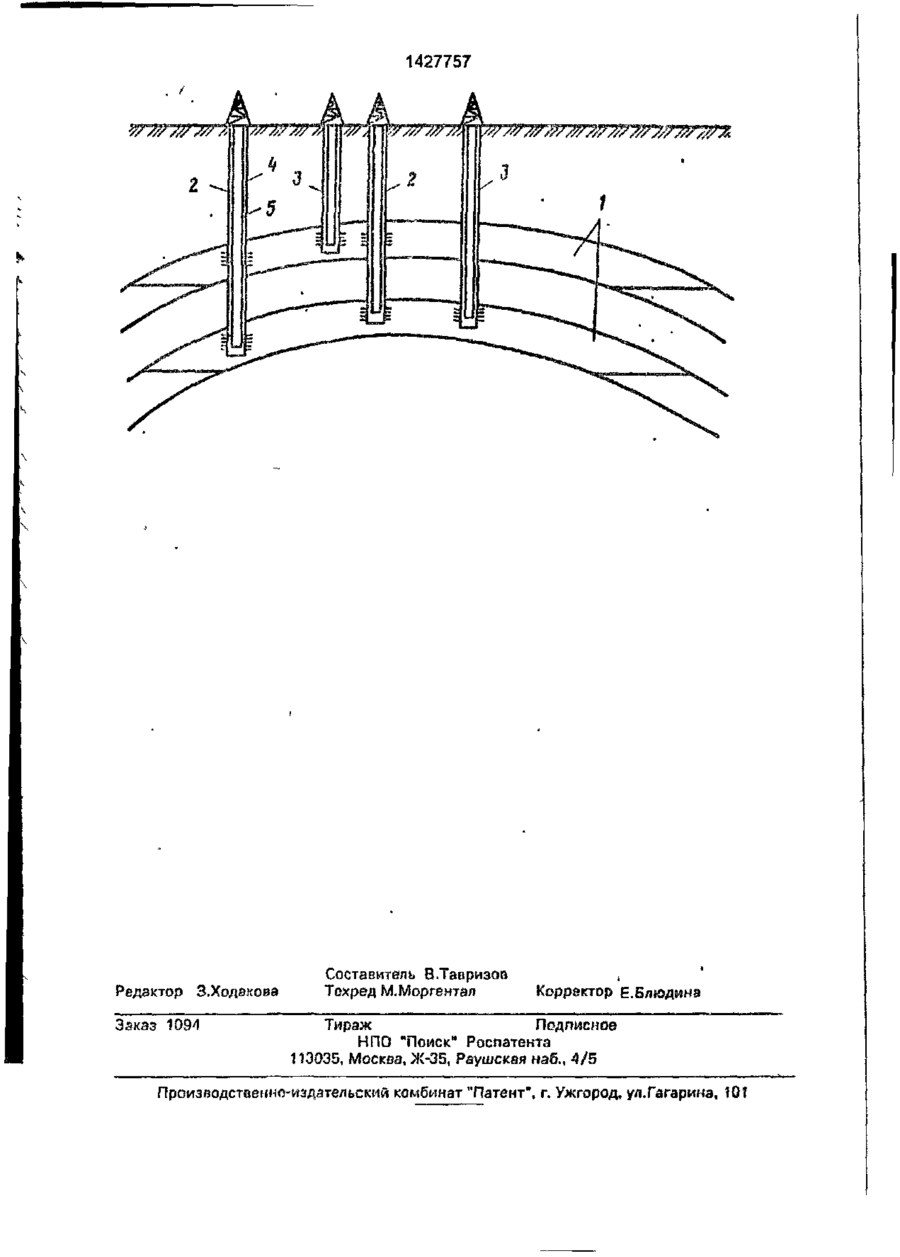

Изобретение относится к газовой промышленности к предназначено для создания и эксплуата ции подземных газохранилищ Цепь изобретения снижение затрат на создание и экгплуатацию газохранилищ за счет сокращения чисьа скважы В геологическом разрезе выделяют несколько пластов - объектов для хранения газа Бурят нагнетагелы га-эксплуатационные (НЗ) и контрольно-регулирующие (КР) скважины Затем НЭ скважины оборудуют обсадной и эксплуатационной колонками При оборудовании НЗ скважин в каждой скважине эксплуатационные колонны перфорируюг в интервале всех выделенных пластов Закачку газа, подлежащего хранению, отбор газа производят одновременно по всем пластам через эксплуатационную колонну НЭ скважин Бурение КР скважин производят на каждый пласт рпя регулирования объемов закачки или отбора газа по каждому пласту осуществляют дополнительную закачку или отбор газа в КР скважины 1 ил 1427757 Изобретение относится к газовой промышленности и предназначено для создания и эксплуатации подземных газохранилищ, в которых хранение газа осуществляется в нескольких пластах горных пород Цель изобретения - снижение затрат на создание и эксплуатацию газохранилищ за счет сокращения числа скважин. На чертеже показана схема осуществления способа. На схеме обозначены газоносные пласты (объекты хранения газа) 1, нагнетательно-зксплуатационные скважины 2 для совместной эксплуатации пластов, скважины 3 для контроля и регулирования объемов закачки и отбора газа и пластовых давлений по горизонтам, перфорированная обсадная колонна А нагнетательно-эксплузтациоиных скважин и перфорированная эксплуатационная колонна 5 нагнетательно-зксплуатациончых скважин Закачку (отбор) газа во все пласты 1 осуществляют по скважинам 2. Одновременно по скважинам 3 производят замер пластовых давлений в каждом пласте и по их изменению определяют величину закачки (отбора) газа по каждому пласту. При необходимости увеличения закачки (отбора) газа в один или несколько пластов на закалку (отбор) газа подключают соответствующие контрольно-регулирующие скважины, пробуренные на эти пласты. Пример осуществления способа. Предлагаемый способ создания и эксплуатации многоплановых ПХГ положен в основу создания и эксплуатации одного из ПХГ в двух (Б—6, Б~9), истощенного газоконденсатного месторождения, в котором согласно расчетам закачку (отбор) газа предполагается осуществлять через фонд нагнетательно-эксплуатационных скважин (132 шт.), в которых перфорацией вскрыты оба пласта, а контроль и регулирование обь 5 Ю 13 20 25 емов закачки (от бора) газа и пластового давления - через фонд контрольно-регулируюших скоажіш, пробуренных на пласт B-S 10 шт. и пласт Б-9 20 шт. В процессе создания и циклической г сплуатации ПХГ через магнетательно-зі луатациопный фонд екпажин (13? '' у по эксплуатационной колонне [HV1) диаметром 89 мм ежегодно э?кз 1 ивліснея в период закачки газа (май-сентябрь) 3 млрл. м 3 газа в пласт Б-9 и 2,2 млрд. м газа в пласт Б-5 и отбираются те же объемы из тех же пластов в период отбора (ноябрь-апрель). Пластовое давление г.ри этом возрастает при закачке с 8,5 до 19,0 МПа и снижается при отборе с 19,0 до 8,5 МПа в каждом пласте. В процессе закачки (отбора) контроль и регулирование объемов закачки (отбора) гэза и пластового да влен ия по пластам осущестпля ются с помощью фонда контрольно-регулирующих скважин. Для поднятия давления в одном из пластов при закачке (с целью увеличения объема закачки" в данный пласт) ччеть скважин нагнетательно-эксплузтационмого фонда отключается, а вместо них подключаются контрольно-регулирующие скважины того же пласта. 30 Аналогично для увеличения отоорэ газа из одного пласта отключается часть скваж и н н агн етател ьно-экеппу а га цио иного фонда и соответственно включаются контрольно-регулирующие скважины данного 35 пласта Необходимое количество подключаемых контрольно-регулирующих скважин определяется технологическим расчетом. Применение данного способа позволяет отказаться от установки в скважинах гермети40 зирующих устройств и прокладки вторых шлейфов к нагнетательяо-зкеплуатациониым скважинам, а также секретить обшее количество скважин. 45 числа скважин, при оборудовании нагнетательно-эксплуатациониых скважин в СПОСОБ СОЗДАНИЯ И ЭКСПЛУАТАкаждой скважине эксплуатационные коЦИИ МНОГОПЛАСТОВЫХ ПОДЗЕМНЫХ лонны перфорируют з интервале всех ХРАНИЛИЩ ГАЗА, включающий выделевыделенных плзстоо, ззкачку газа, подние в геологическом разрезе нескольких _ п лежащего хранению, и его отбор произпластов-объектовдля хранения газа, буводят одновременно по всем пластам рение нагнетательно-эксплуатациочных и через эксплуатационную колонну иагнеконтрольно-регулирующих скважин, оботательно-эксплуагациемшых скважин, бурудование нагнетательно-зкеппуатационрение контрольно-регулирующих скваных скважин обсадной и эксплуатацией- §§ жин производят на каждый пласт, а ной колоннами, ззкачку в выделенные при регулировании обьемоо закачки или пласты и отбор из них хранимого газа, отбора газа по каждому пласту осущеотличающийся тем, что, с целью сниствляют дополнительную закачку или жения затрат на создание и эксплуатаотбор газа в контрольно-регулирующие цию газохранилищ за счет сокращения скважины. Ф о р м у л а и з о б р е т е н и я 1427757 Редактор З.Ходэкова Заказ 1094 Составитель В.Тавризов Техред М.Моргентал , Корректор Е.Блюдина Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская наб., А/В Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, ЮТ
