Вулик

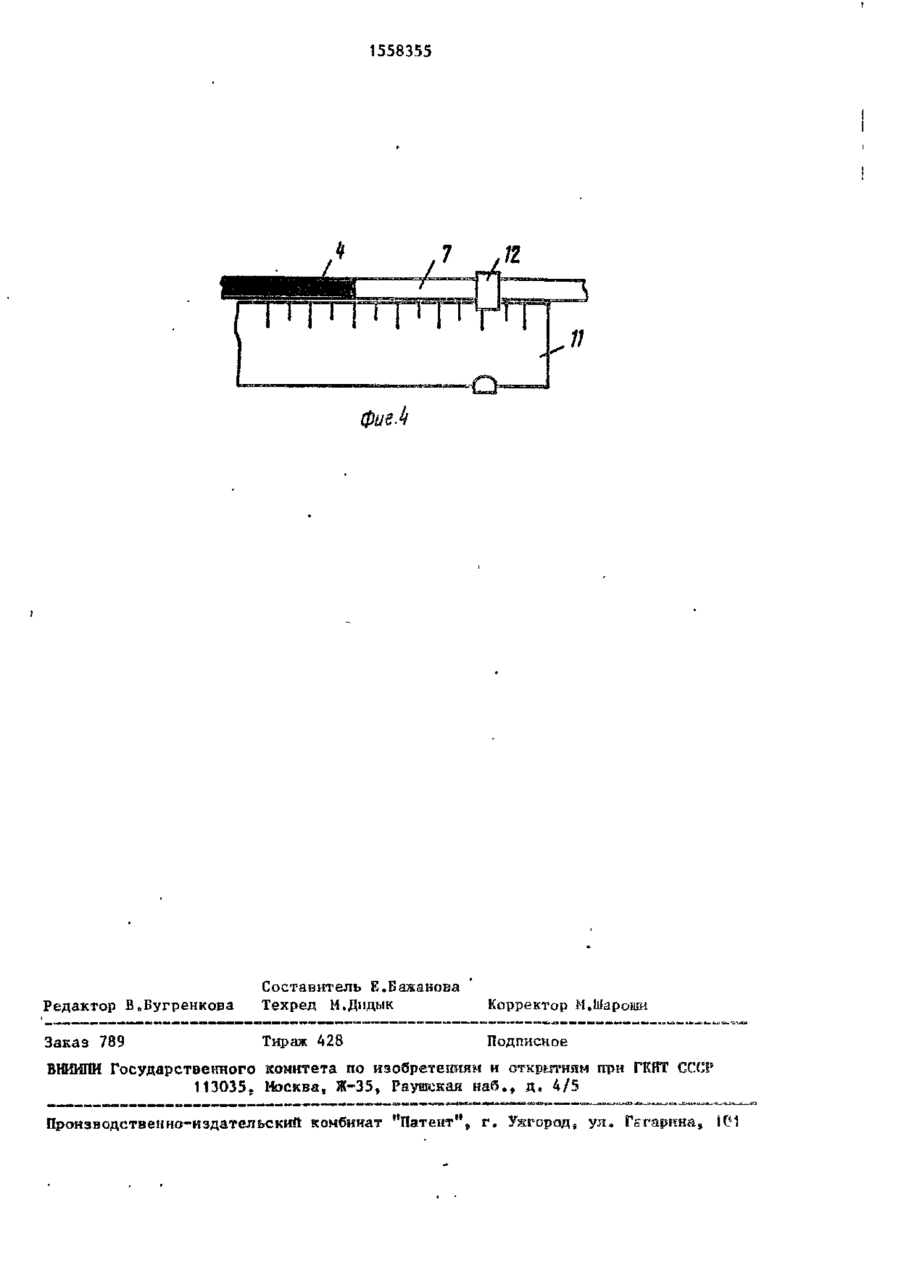

союз советских вка СОЦИАЛИСТ! РЕСПУБЛИК (Ш (51)5 А 0] К 47/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГТИЙМ ПРИ ГННТ СССР ^иЦ^.Ь*Д№ (21) 4189563/30-15 (22) 04.02.87 1 (46) 23.04.90, Бюл. W 15 (/О Днепропетровский государственный университет им 300-летия воссоединения Украины с Россией (72) И.А.Дудов, В ЛГ.Прудкий, Е.В.Донченко, А.Н.Винниченко, В.С.Семченко и А.П.Яцун (53) 338.124.5(088.8) (56) Авторское свидетельство ЧСрР № 2048222, кл. А 01 К 47/06, 1982. (54) УЛЕЙ (57) Изобретение относится к пчеловодству, в частности к контролю изменения массы продуктов пчеловодства в улье. Цель изобретения - повышение точности и надежности контроля за изменением массы продуктов в улье. В корпусе ульл смонтирован взвешивающий механизм, состоящий из эластичной трубки 3 с индикаторной жидкостью и грузоприемной пластиной, на которой размещены плечики 6 рамок. Трубка 3 соединена с капиллярной трубкой 7 с сильфоном. Измерительная шкала нанесена на линейку, закрепленную с возможностью перемещения на трубке 7. С помощью сильфоіґа увеличивают или уменьшают давление воздуха в трубке 7, настраивая измерительную систему на регистрацию уменьшения или увеличения массы. При увеличении массы эластичная трубка 3, сжимаясь, перемешает жидкость в капиллярной трубке 3, По перемещению мениска і жидкости в трубке 7 судят об изменении массы, 4 ил. ГГТН~П~* I » I | ГТГН ' Г Ч і і і ГП 1558355 Изобретение относится к пчеловодству, в частности к контролю изменения веса продуктов в улье. Цель изобретения - повышение точности и надежности контроля за изменением веса продуктов в улье. На фиг. 1 изображен взвешивающий механизм, общий вид; на фиг, 2 взвешивающий механизм в улье, продольный разрез; на фиг, 3 - то же, с нагрузкой; на фиг, 4 - отрезок капиллярной трубки со счетной линейкой. Улей имеет корпус (не показан), в стенке 1 которого выполнен фланец 2. На нем размещена эластичная трубка 3 с индикаторной жидкостью 4. Иа трубке установлен грузоприемный элемент, выполненный в виде тонкостенной Г-образной пластины 5, На последнюю опирается плечико 6 рамки„ Трубки 3 соединены с капиллярной трубкой 7 через кран 8, на конце капиллярной трубки установлен сильфои 9 с регулировочным винтом 10. На капиллярной трубке 7 закреплена счетная линейка 11 с шкалой. Линейка закреплена посредством скобки 12 с направляющими (не показан). Трубки 3 выполнены из резины или эластичных полимеров. Соединительные трубки 12 выполнены из любого нерастяжимого материала. Капиллярная трубка 7 выполнена из стекла, полиэтилена, поливиннлхлорнда и т.п. материалов. Устройство работает следующим об'разом. Для монтажа устройства из улья удаляют рамки. Заполняют эластичные трубки 3 и соединительные трубки 12 индикаторной жидкостью - окрашенными глицерином, перекрывают кран 8. Укладывают эластичные трубки 3 на фальцы улья, накрывают их грузоприемными Г-образными пластинами 5, выводят за пределы улья трубопровод с краном 8, подсоединяют к крану капиллярную трубку 7,. а к ее окончанию подсоединяют сильфон 9. На пластину 5 устанавливают плечики & рамок. Открывают кран 8 и регулировочным винтом 10, изменяя объем сильфона, уравновешивают давление внутри капиллярной трубки 7 таким образом» чтобы мениск жидкости был в ее центральной части. Подвижной линейкой 11 совмещают нулевое значение шкалы с мениском жидкого рабочего тела в капиллярной труб. ке 7. Фиксируют положение шкалы и записывают начальное значение. Закрывают улей.' При поступлении я улей нектара пыльцы рамка через грузоприемкые пластины 5 нажимает на эластичную трубку 3, из нее выталкивается жидкость в капиллярную трубку 7, из которой воздух выжимается в сильфон 9. Если взяток отсутствует, то вес рамок уменьшается, в этом случае 10 воздух^ из сильфона нажимает на жидкость в капиллярной трубке, которая перемещается в эластичную трубку 3, в результате плечики 6 рамок припод15 нимаются, по смещению мениска судят об уменьшении веса продуктов пчеловодства. Пластинки 5 служат также для предохранения прополисования пчелами пространства вокруг эластичных трубок 3. 20 25 30 35 40 45 50 55 Регулировочным винтом сильфона, сжимая его, вытесняют жидкость из индикаторной трубки и перемещают мениск к ее началу в том случае, когда ожидается медосбор и нужно индицировать увеличение массы; напротив\ ослабляя винт, уменьшают давление в сильфоне и смещают мениск к концу индикаторной трубки в том случае, когда медосбор закончен и нужно фиксировать потребление продуктов пчелоїзодства (корма) пчелосемьей в безвзяточный период. Данная измерительная система имеет не упругие, а эластичные грузоприемные элементы, не способные противостоять нагрузке, наоборот, они должны быть наиболее легко деформируемы и легко восстанавливаемы при снятии или изменении нагрузки. Зти элементы имеют внутри неупругое, несжимаемое рабочее тело, но текучее, легко перемещаемое, Ин- • дикаторная трубка 7 частично заполнена им, а частично она и сильфон заполнены упругим сжимаемым рабочим телом - воздухом, противостоящим давлению перемещающейся жидкости или при снятии нагрузки возвращающим жидкость в исходное положение. Такой подход позволяет конструкции быть предельно простой, универсальной, максимально жесткой, но практически на зависящей от материалов и технологии изготовления, вместе с тем максимально надежной и предельно чувствительной в регулировке и в работе. | Ф о р м у л а и з о б р е т е н и я : Улей, включающий корпус с фальцами, на которых расположены плечики 1558355 6 рамок и взвешивающий механизм, имения диапазона измерений, емкость для ющий грузоприемный элемент, размещениндикаторной жидкости выполнена в виный на заполненной индикаторной жидде эластичного трубчатого ifopnycaB костью емкости, соединенной с капила грузоприемный элемент - в виде лярной трубкой со шкалой, о т л и ч а Г-образной пластины, при этом трубчаю щ и й с я тем, что, с целью повытый эластичный корпус с Г-обраэной шения точности и надежности контроля пласдиной размещены на фальцах корза изменением массы продуктов в улье, пуса под плечиками рамок, а шкала навзвешиваюгшй механизм снабжен у с т а несена па счетную линейку, закрепновленным на свободном конце капилляр- 10 ленную на капиллярной трубке с возной трубки сильфоном для регулироваможностью перемещения вдоль нее. Фие. 1558355 фиг.' Редактор В.Бугренкова Составитель Е.Бажанова Техред М.Дидык Корректор М.Шароши Заказ 789 Тираж 428 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., д а 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ула Гагарина, 101
