Двотактний підсилювач потужності

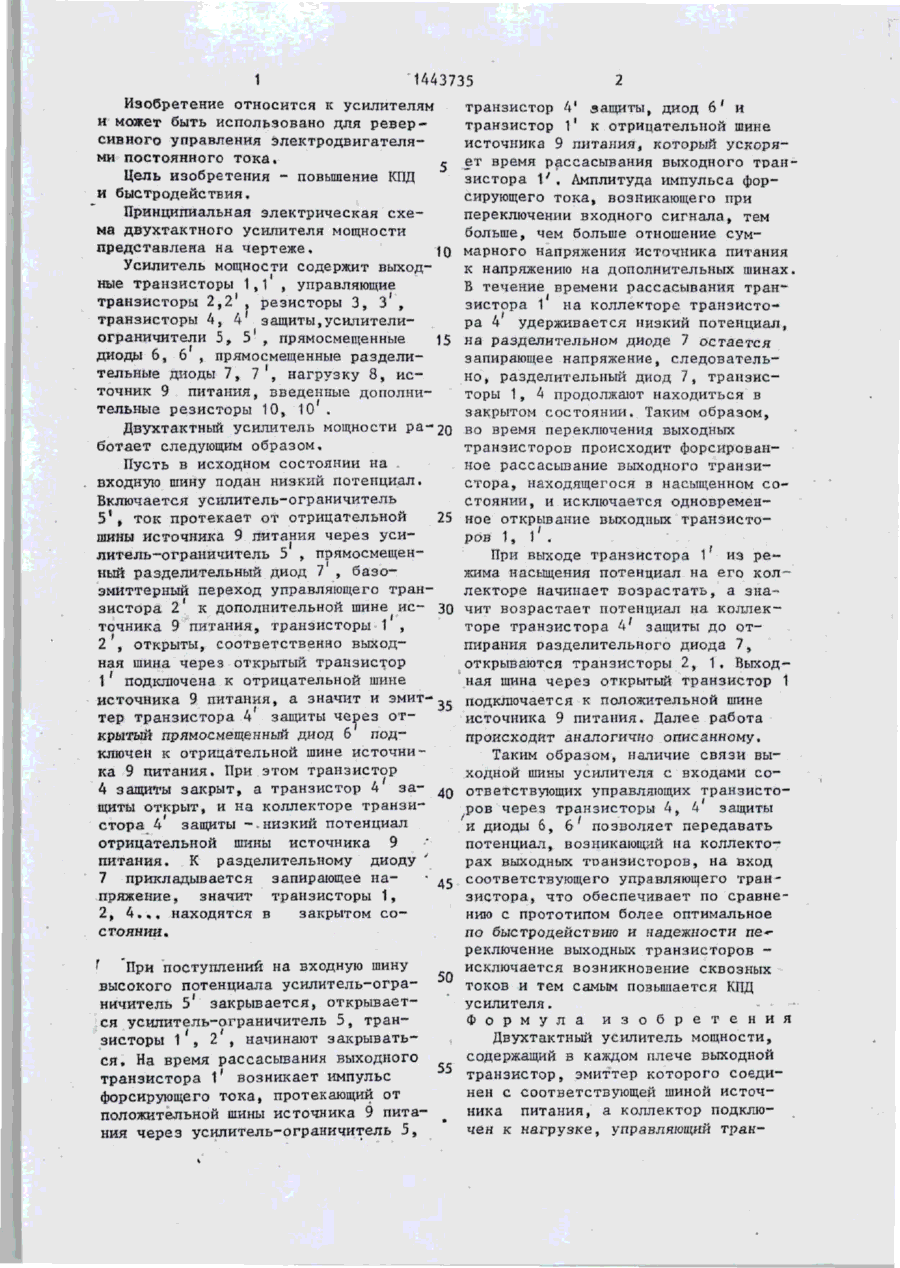

Изобретение относится к радиотехнике. Цель изобретения - повышение КПД и быстродействия. Двухтактный усилитель мощности содержит выходные транзисторы 1, управляющие транзисторы 2, резисторы 3 и 10, транзисторы 4 защиты, усилители-ограничители 5, прямосмещенные диоды 6, прямо смещенные разделительные диоды 7, нагрузку 8 и источник 9 питания. На'личие связи выходной шины двухтактного усИЛИТелЯ МОЩНОСТИ С ВХОДаМИ СО' отпегствующих управляющих транзисторов 2 через транзисторы 4 защиты и диоды 6 позволяет передавать потенциал, возникающий на коллекторах выходных транзисторов 1, на вход соответствующего управляющего транзистора 2. Это обеспечивает оптимальное по быстродействию и надежности переключение выходных транзисторов 1. Исключение возникновения сквозных токов обеспечивает повышение КПД усилителя. 1 ил, (Л 45». 00 СО СП 45-88 1 1443735 Изобретение относится к усилителям и может быть использовано для реверсивного управления электродвигателями постоянного тока» Цель изобретения - повышение КПД и быстродействия. Принципиальная электрическая схема двухтактного усилителя мощности представлена на чертеже, JO Усилитель мощности содержит выходные транзисторы 1,1 , управляющие і транзисторы 2,2 , резисторы 3, З', транзисторы 4, 4' защиты,усилителиограничители 5, 5 , прямосмещенные 15 диоды 6, 6 , прямосмещенные разделительные диоды 7, 7 , нагрузку 8, источник 9 питания, введенные дополнительные резисторы 10, 10 . Двухтактный усилитель мощности ра~20 ботает следующим образом. Пусть в исходном состоянии на входную шину подан низкий потенциал. Включается усилитель-ограничитель 5 1 » ток протекает от отрицательной 25 шины источника 9 питания через усилитель-ограничитель 5 , прямосмещенный разделительный диод 7 , базоэмиттерный переход управляющего транзистора 2' к дополнительной шине ис- 30 точника 9 питания, транзисторы 1 , 2 , открыты, соответственно выходная шина через открытый транзистор 1' подключена к отрицательной шине источника 9 питания, а значит и эмит35 тер транзистора 4 защиты через открытый прямосмещенный диод 6 подключен к отрицательной шине источника 9 питания. При этом транзистор 4 защиты закрыт, а транзистор 4 за- 40 щиты открыт, и на коллекторе транзистора 4 защиты -•низкий потенциал отрицательной шины источника 9 питания. К разделительному диоду ' 7 прикладывается запирающее на45 пряжение, значит транзисторы 1, 2, 4... находятся в закрытом сос тоянин, транзистор 4' защиты, диод 6' и транзистор 1' к отрицательной шине источника 9 питания, который ускоряет время рассасывания выходного траіг зистора 1'. Амплитуда импульса форсирующего тока, возникающего при переключении входного сигнала, тем больше, чем больше отношение суммарного напряжения источника питания к напряжению на дополнительных шинах В течение времени рассасывания транзистора 1 на коллекторе транзистора 4 удерживается низкий потенциал, на разделительном диоде 7 остается / запирающее напряжение, следовательно, разделительный диод 7, транзисторы 1, 4 продолжают находиться в закрытом состоянии. Таким образом, во время переключения выходных транзисторов происходит форсированное рассасывание выходного транзистора, находящегося в насыщенном состоянии, и исключается одновременное открывание выходных транзисторов 1 , 1 . При выходе транзистора 1' из режима насыщения потенциал на его коллекторе начинает возрастать, а значит возрастает потенциал на коллекторе транзистора 4' защиты до отпирания разделительного диода 7, открываются транзисторы 2, 1. Выходная шина через открытый транзистор 1 подключается к положительной шине источника 9 питания. Далее работа происходит аналогично описанному. Таким образом, наличие связи выходной шины усилителя с входами соответствующих управляющих транзисторов через транзисторы 4, 4 защиты и диоды 6, б' позволяет передавать потенциал, возникающий на коллекторах выходных тоанзисторов, на вход соответствующего управляющего транзистора, что обеспечивает по сравнению с прототипом более оптимальное по быстродействию и надежности пе«реключение выходных транзисторов • 'При поступлений на входную шину исключается возникновение сквозных высокого потенциала усилитель-огра- 50 токов и тем самым повышается КПД ничитель 51 закрывается, открываетусилителя. ся усилитель-ограничитель 5, транФ о р м у л а и з о б р е т е н и я зисторы i's 2', начинают закрыватьДвухтактный усилитель мощности, ся. На время рассасывания выходного содержащий в каждом плече выходной 55 транзистор, эмиттер которого соедитранзистора 1' возникает импульс форсирующего тока, протекающий от нен с соответствующей шиной источположительной шины источника 9 питаника питания, а коллектор подклюния через усилитель-ограничитель 5, чен к нагрузке, управляющий тран 1443735 зистор, коллектор которого через и прямосмещенныи разделительный дирезистор соединен с базой выходного од, при этом усилитель-ограничитель транзистора, а эмиттер - с соотодного плеча,а также коллекторноветствующей дополнительной шиной эмиттерный переход транзистора защиисточника питания, транзистор заты и прямосмещенныи диод другого плещиты, при этом выходной транзистор, ча соединены последовательно и включетранзистор защиты одного плеча и ны между соответствующей шиной источуправляющий транзистор другого пленика питания и нагрузкой, база каж1 ча - одной структуры, о т л и ч а дого транзистора защиты соединена че~10 ю щ и й с я тем, что, с целью повырез введенный ограничительный резишения КПД и быстродействия, в каждое стор с эмиттером управляющего транплечо дополнительно введены усилизистора этого плеча, а коллектор тель-ограничитель, причем входы уситранзистора защиты одного плеча солителей-ограничителей объединены и единен через прямосмещенныи разде15 являются входом двухтактного усилилительный диод с базой управляющего теля мощности, прямосмещенныи диод транзистора другого плеча. Редактор Г.Федотов Составитель С.Миронов. Техред М.Ходанич Корректор С ЛІІекмар . . Заказ 1390/ДСП Тираж 572 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Гаушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
