Електрозапальник

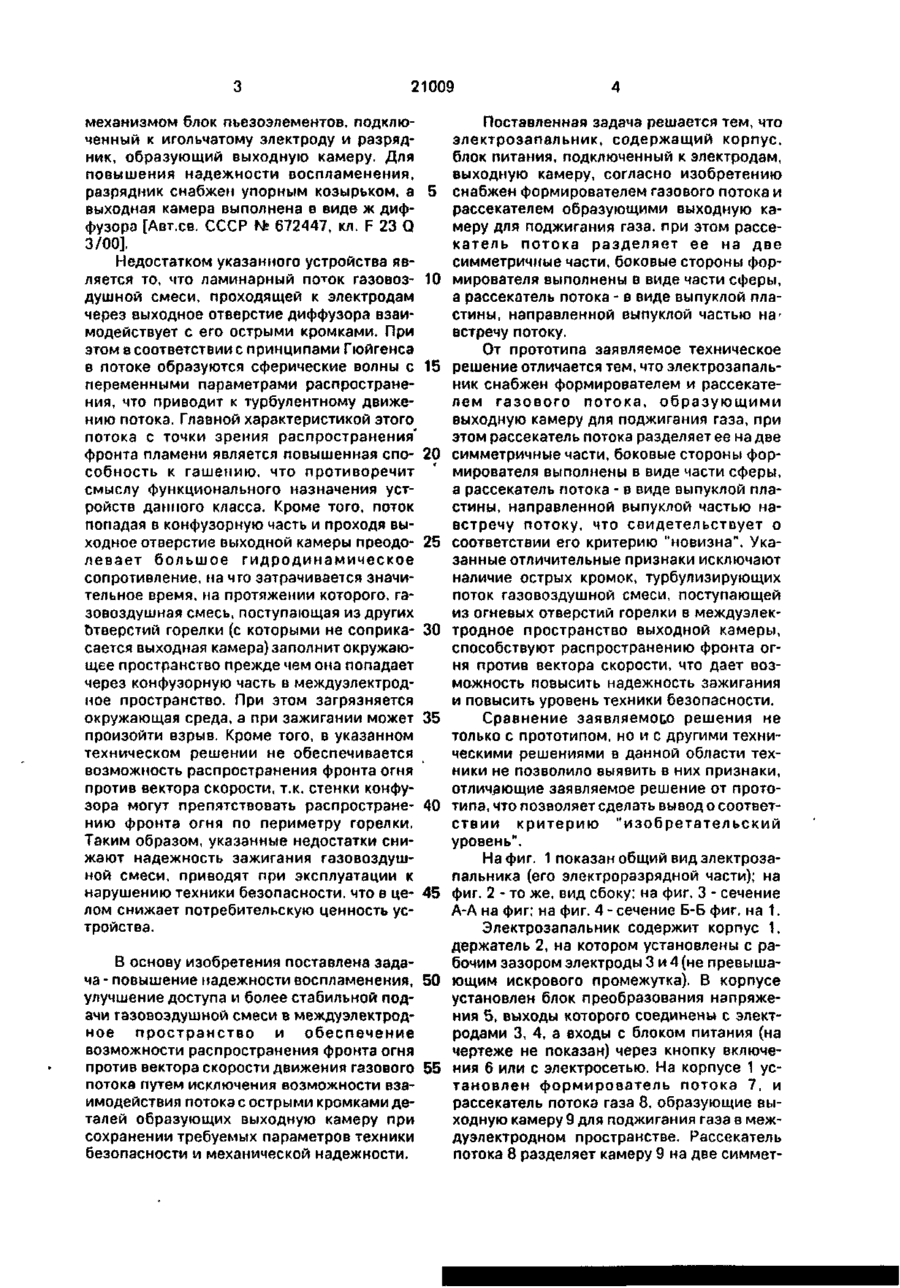

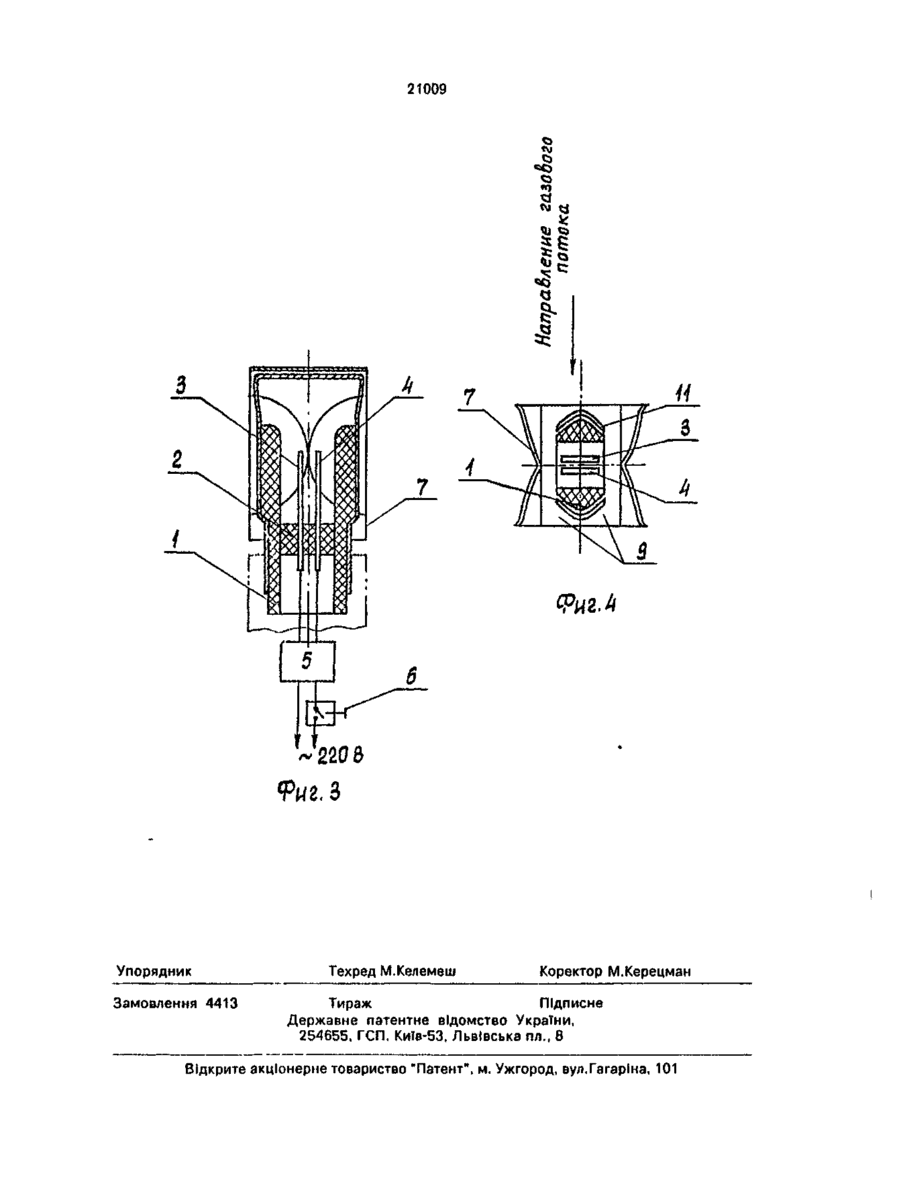

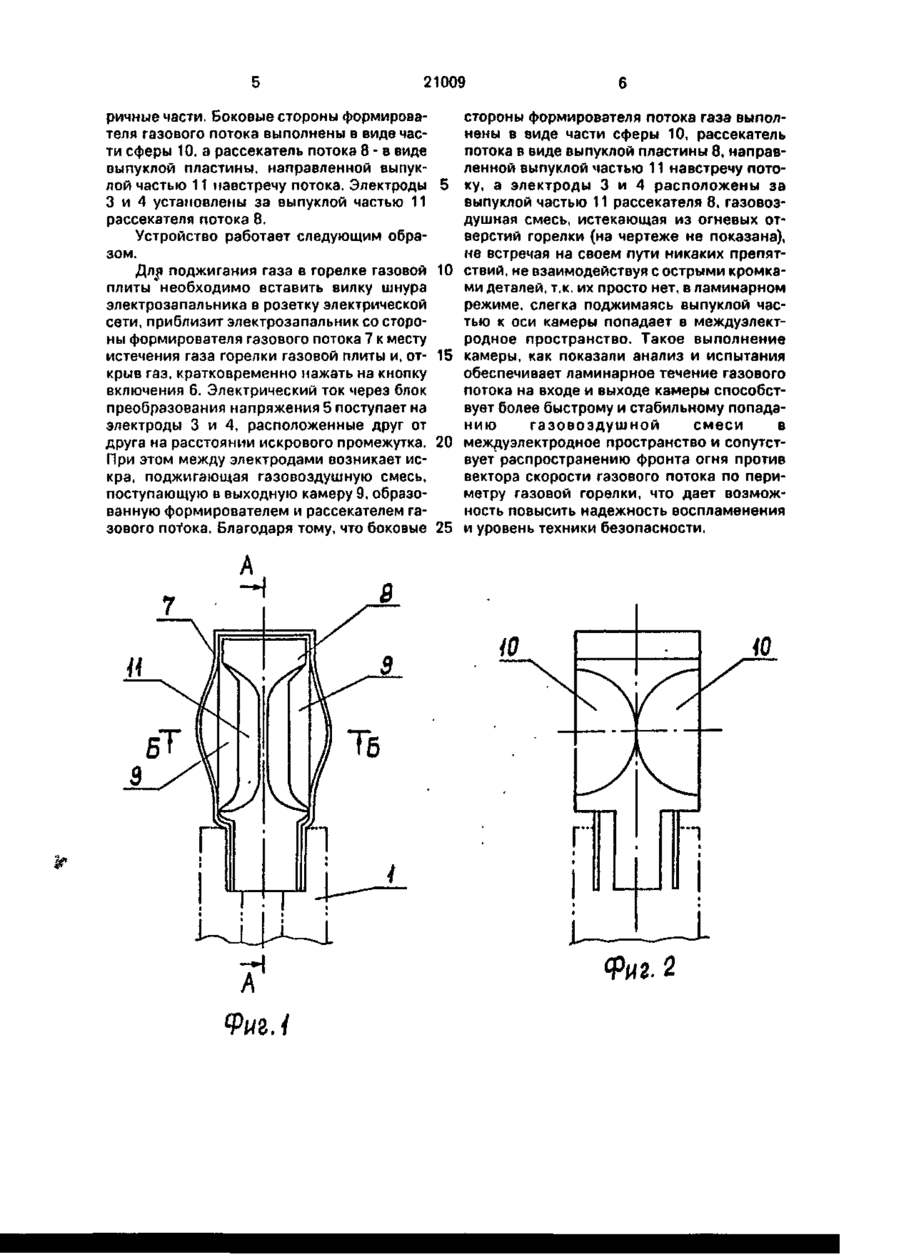

Электрозапальник, содержащий корпус, блок питания, подключенный к электродам, выходную камеру, о т л и ч а ю щ и й с я тем, что выходная камера состоит из формирова теля и рассекателя потока, причем формирователь имеет П-образную форму, его боковые стенки выполнены с расширениями, имеющими форму части сферического сегмента и направленными от центра в сторону среза формирователя потока, а рассекатель потока выполнен в виде выпуклой пластины и установлен в формирователе потока симметрично относительно его боковых сторон выпуклой частью наружу, при этом электрбды расположены за выпуклой частью рассекателя потока. Изобретение относится к энергетике, а именно к средствам зажигания газовых горелок бытовых и ресторанных плит, водонагревателей и других газовых приборов, используемых в бытовом и комунальио-бытовом хозяйстве. Известны электрические запальники для поджигания газа в горелках газовых кухонных плит, содержащие корпус, крышку, кнопочный включатель, электроды, наконечник на котором выполнены отверстия для поступления газо-воздушной смеси и источник питания [Технический паспорт зажигалки бытовой электронной ЗЭ-А7-4 "Искра", выпускаемой Сумским ПО "Электрон", технический паспорт зажигалки электрической "Вспышка-2", выпускаемой Конотопским заводом "Красный металлист"]. Однако в указанных известных технических решениях не достигается надежность зажигания из-за недостаточной стабильности поступления газо-воздушной смеси в разрядную камеру, т.к. при взаимодействии ламинарного потока газовоздушной смеси с острыми кромками входных отверстий входной камеры в соответствии с принципом Гюйгенса в потоке образуются сферические волны с переменными параметрами распространения, что приводит к турбулентному движению потока. Главной характеристикой этого потока с точки зрения распространения фронта пламени является повышенная способность к гашению, что противоречит смыслу функционального назначения устройств данного класса. Наиболее близким техническим решением к заявляемому является пьезоэлектрическая зажигалка, содержащая корпус, в котором установлен блок питания, представляющий собою снабженный ударным (21)93006095 (22) 30.07.93 (24)07.10.97 (46) 27.02.98. Бюл. № 1 (47)07.10.97 (72) Рудой Анатолій Іванович (73) Рудой Анатолій Іванович С > ю о о 21009 механизмом блок пьезоэлементов, подключенный к игольчатому электроду и разрядник, образующий выходную камеру. Для повышения надежности воспламенения, разрядник снабжен упорным козырьком, а 5 выходная камера выполнена в виде ж диффузора [Авт.св. СССР N? 672447, кл. F 23 Q 3/00]. Недостатком указанного устройства является то, что ламинарный поток газовоз- 10 душной смеси, проходящей к электродам через выходное отверстие диффузора взаимодействует с его острыми кромками. При этом в соответствии с принципами Гюйгенса в потоке образуются сферические волны с 15 переменными параметрами распространения, что приводит к турбулентному движению потока. Главной характеристикой этого потока с точки зрения распространения' фронта пламени является повышенная спо- 20 собность к гашению, что противоречит смыслу функционального назначения устройств данного класса. Кроме того, поток попадая в конфузорную часть и проходя выходное отверстие выходной камеры преодо- 25 левает большое гидродинамическое сопротивление, на чго затрачивается значительное время, на протяжении которого, газовоздушная смесь, поступающая из других отверстий горелки (с которыми не соприка- 30 сается выходная камера) заполнит окружающее пространство прежде чем она попадает через конфузорную часть в междуэлектродное пространство. При этом загрязняется окружающая среда, а при зажигании может 35 произойти взрыв. Кроме того, в указанном техническом решении не обеспечивается возможность распространения фронта огня против вектора скорости, т.к. стенки конфузора могут препятствовать распростране- 40 нию фронта огня по периметру горелки. Таким образом, указанные недостатки снижают надежность зажигания газовоздушной смеси, приводят при эксплуатации к нарушению техники безопасности, что в це- 45 лом снижает потребительскую ценность устройства. Поставленная задача решается тем, что электрозапальник, содержащий корпус, блок питания, подключенный к электродам, выходную камеру, согласно изобретению снабжен формирователем газового потока и рассекателем образующими выходную камеру для поджигания газа, при этом рассекатель потока разделяет ее на две симметричные части, боковые стороны формирователя выполнены в виде части сферы, а рассекатель потока - в виде выпуклой пластины, направленной выпуклой частью навстречу потоку. От прототипа заявляемое техническое решение отличается тем, что электрозапальник снабжен формирователем и рассекателем газового потока, образующими выходную камеру для поджигания газа, при этом рассекатель потока разделяет ее на две симметричные части, боковые стороны формирователя выполнены в виде части сферы, а рассекатель потока - в виде выпуклой пластины, направленной выпуклой частью навстречу потоку, что свидетельствует о соответствии его критерию "новизна". Указанные отличительные признаки исключают наличие острых кромок, турбулизирующих поток газовоздушной смеси, поступающей из огневых отверстий горелки в междуэлектродное пространство выходной камеры, способствуют распространению фронта огня против вектора скорости, что дает возможность повысить надежность зажигания и повысить уровень техники безопасности. Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной области техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию "изобретательский уровень". На фиг. 1 показан общий вид электрозапальника (его электроразрядной части); на фиг. 2 - то же, вид сбоку; на фиг. 3 - сечение А-А на фиг; на фиг. 4 - сечение Б-Б фиг. на 1. Электрозапальник содержит корпус 1, держатель 2, на котором установлены с рабочим зазором электроды 3 и 4 (не превышаВ основу изобретения поставлена задача - повышение надежности воспламенения, 50 ющим искрового промежутка). В корпусе установлен блок преобразования напряжеулучшение доступа и более стабильной подния 5, выходы которого соединены с электачи газовоздушной смеси в между электродродами 3, 4, а входы с блоком питания (на ное пространство и обеспечение чертеже не показан) через кнопку включевозможности распространения фронта огня против вектора скорости движения газового 55 ния 6 или с электросетью. На корпусе 1 установлен формирователь потока 7, и потока путем исключения возможности взарассекатель потока газа 8, образующие выимодействия потока с острыми кромками деходную камеру 9 для поджигания газа в межталей образующих выходную камеру при дуэлектродном пространстве. Рассекатель сохранении требуемых параметров техники потока 8 разделяет камеру 9 на две симметбезопасности и механической надежности. 21009 ричные части. Боковые стороны формирователя газового потока выполнены в виде части сферы 10, а рассекатель потока 8 - в виде выпуклой пластины, направленной выпуклой частью 11 навстречу потока. Электроды 5 3 и 4 установлены за выпуклой частью 11 рассекателя потока 8. Устройство работает следующим образом. Для поджигания газа в горелке газовой 10 плиты необходимо вставить вилку шнура электрозапальника в розетку электрической сети, приблизит электрозапальник со стороны формирователя газового потока 7 к месту истечения газа горелки газовой плиты и, от- 15 крыв газ, кратковременно нажать на кнопку включения 6. Электрический ток через блок преобразования напряжения 5 поступает на электроды 3 и 4, расположенные друг от друга на расстоянии искрового промежутка. 20 При этом между электродами возникает искра, поджигающая газовоздушную смесь, поступающую в выходную камеру 9, образованную формирователем и рассекателем газового потока. Благодаря тому, что боковые 25 стороны формирователя потока газа выполнены в виде части сферы 10, рассекатель потока в виде выпуклой пластины 8, направленной выпуклой частью 11 навстречу потоку, а электроды 3 и 4 расположены за выпуклой частью 11 рассекателя 8, газовоздушная смесь, истекающая из огневых отверстий горелки (на чертеже не показана), не встречая на своем пути никаких препятствий, не взаимодействуя с острыми кромками деталей, т.к. их просто нет, в ламинарном режиме, слегка поджимаясь выпуклой частью к оси камеры попадает в междуэлектродное пространство. Такое выполнение камеры, как показали анализ и испытания обеспечивает ламинарное течение газового потока на входе и выходе камеры способствует более быстрому и стабильному попаданию газовоздушной смеси в междуэлектродное пространство и сопутствует распространению фронта огня против вектора скорости газового потока по периметру газовой горелки, что дает возможность повысить надежность воспламенения и уровень техники безопасности. W І0 Фиг. 2 Фиг. У 21009 2205 Упорядник Замовлення 4413 Техред М.Келемеш Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП. Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
