Платформа бурильнозакладної машини
Номер патенту: 23198
Опубліковано: 15.11.2001
Автори: Борисенко Анатолій Іванович, Бусяк Юрій Митрофанович, Чучмарь Іван Дмитрович, Вакуленко Володимир Вікторович, Бобер Анатолій Вікторович
Формула / Реферат
Платформа бурозакладочной машины, содержащая стол, на котором установлена секция шнекового става, состоящая из шнеков и вентиляционной трубы, приводы вращения шнеков и подачи секций в скважину, отличающаяся тем, что стол установлен на зубчатой рейке, связанной кинематически с редуктором, в пазах стола размещены фиксаторы с торсионными валиками.
Текст

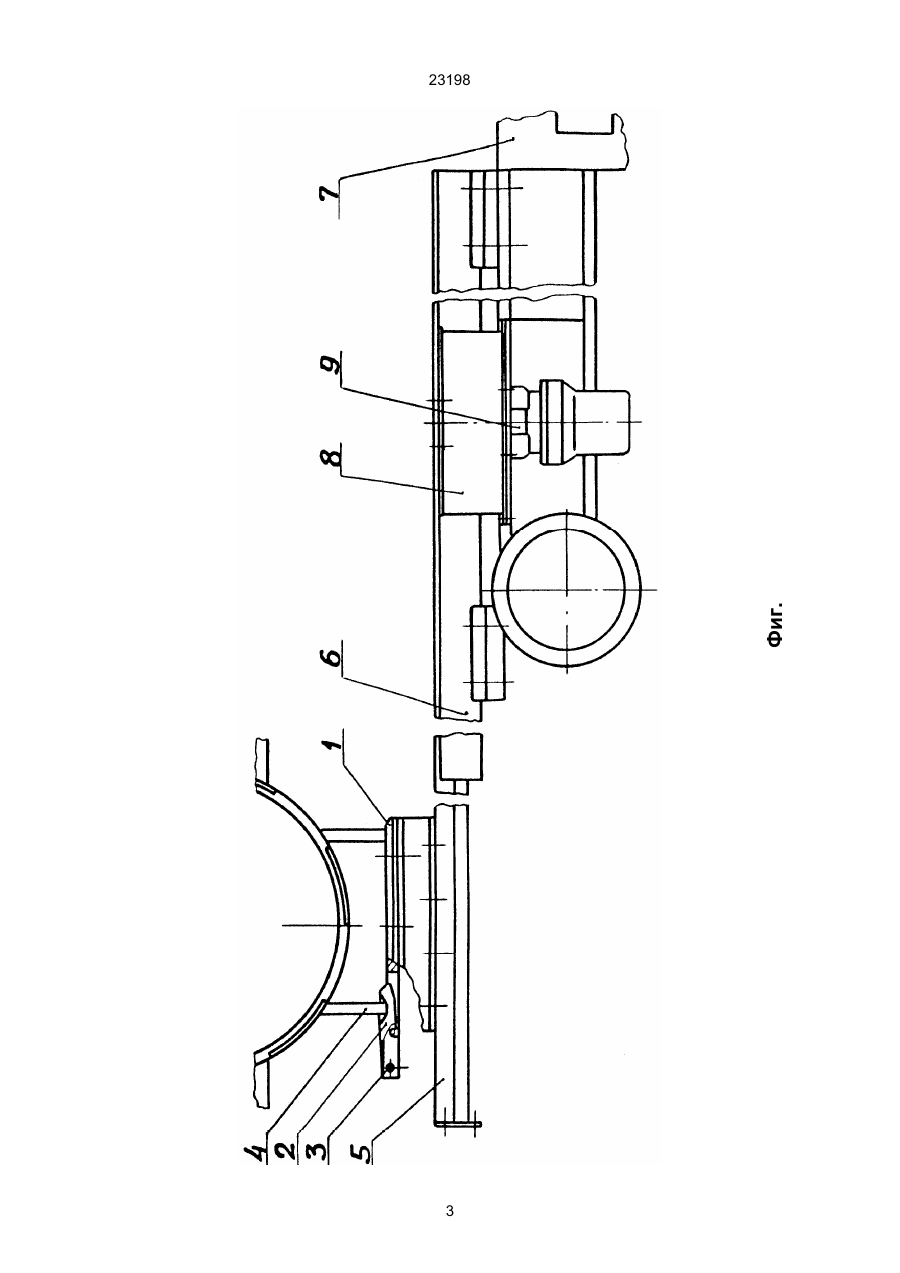

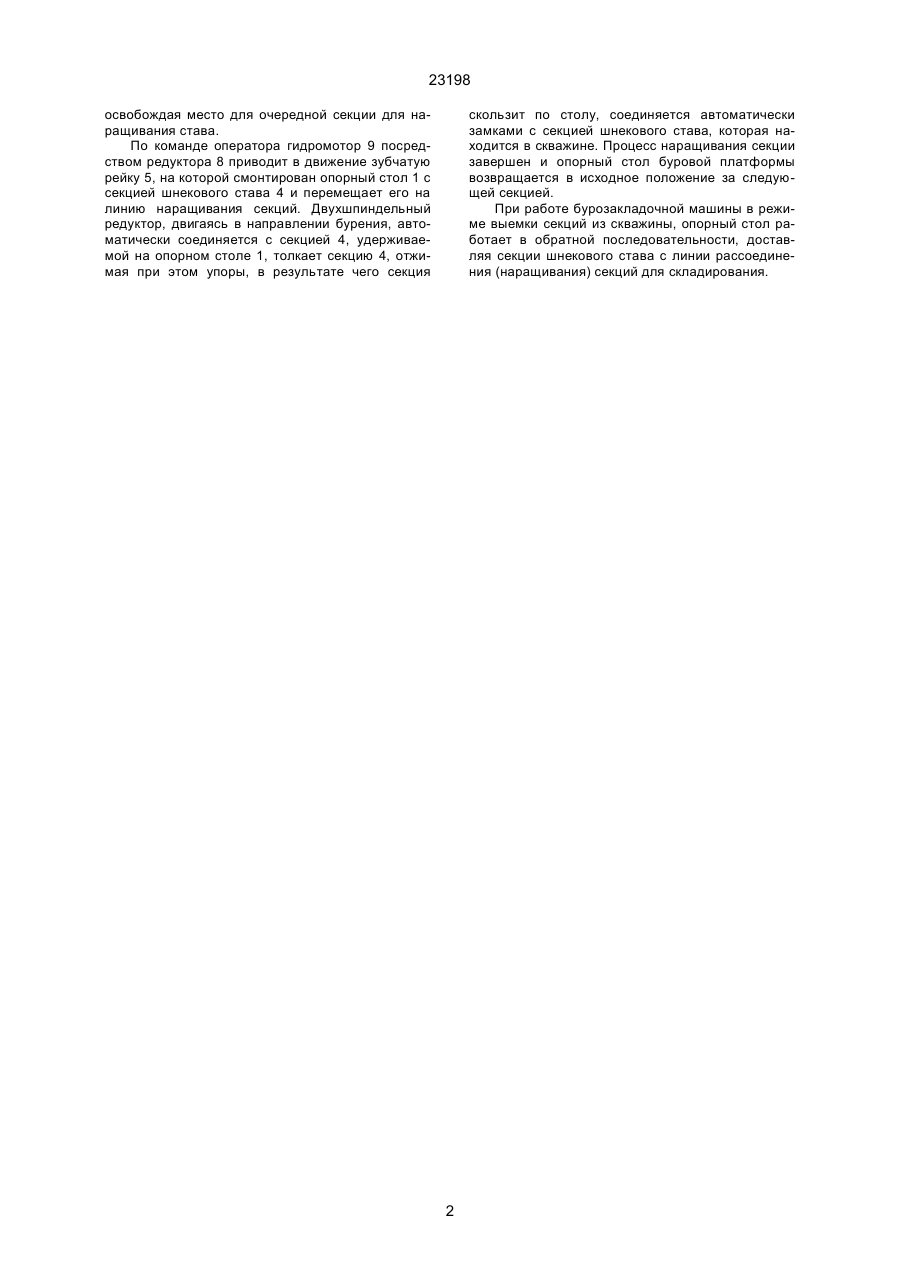

Платформа бурозакладочной машины, содержащая стол, на котором установлена секция шнекового става, состоящая из шнеков и вентиляционной трубы, приводы вращения шнеков и подачи секций в скважину, отличающаяся тем, что стол установлен на зубчатой рейке, связанной кинематически с редуктором, в пазах стола размещены фиксаторы с торсионными валиками. (19) (21) 96083194 (22) 08.08.1996 (24) 15.11.2001 (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Бобер Анатолій Вікторович, Борисенко Анатолій Іванович, Чучмарь Іван Дмитрович, Вакуленко Володимир Вікторович, Бусяк Юрій Митрофанович (73) ХАРКІВСЬКЕ КОНСТРУКТОРСЬКЕ БЮРО З МАШИНОБУДУВАННЯ ІМЕНІ О.О. МОРОЗОВА, UA 23198 освобождая место для очередной секции для наращивания става. По команде оператора гидромотор 9 посредством редуктора 8 приводит в движение зубчатую рейку 5, на которой смонтирован опорный стол 1 с секцией шнекового става 4 и перемещает его на линию наращивания секций. Двухшпиндельный редуктор, двигаясь в направлении бурения, автоматически соединяется с секцией 4, удерживаемой на опорном столе 1, толкает секцию 4, отжимая при этом упоры, в результате чего секция скользит по столу, соединяется автоматически замками с секцией шнекового става, которая находится в скважине. Процесс наращивания секции завершен и опорный стол буровой платформы возвращается в исходное положение за следующей секцией. При работе бурозакладочной машины в режиме выемки секций из скважины, опорный стол работает в обратной последовательности, доставляя секции шнекового става с линии рассоединения (наращивания) секций для складирования. 2 Фиг. 23198 3 23198 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPlatform of drill-imbedding machine
Автори англійськоюBobier Anatolii viktorovych, Borysenko Anatolii Ivanovych, Chuchmar Ivan Dmytrovych, Vakulenko Volodymyr Viktorovych, Busiak Yurii Mytrofanovych
Назва патенту російськоюПлатформа бурозакладочной машины
Автори російськоюБобер Анатолий Викторович, Борисенко Анатолий Иванович, Чучмарь Иван Дмитриевич, Вакуленко Владимир Викторович, Бусяк Юрий Митрофанович
МПК / Мітки
МПК: E21B 1/00, E21B 3/00, E21B 6/00
Мітки: машини, бурильнозакладної, платформа
