З’єднувальна втулка механізму повороту призм демонстраційної установки

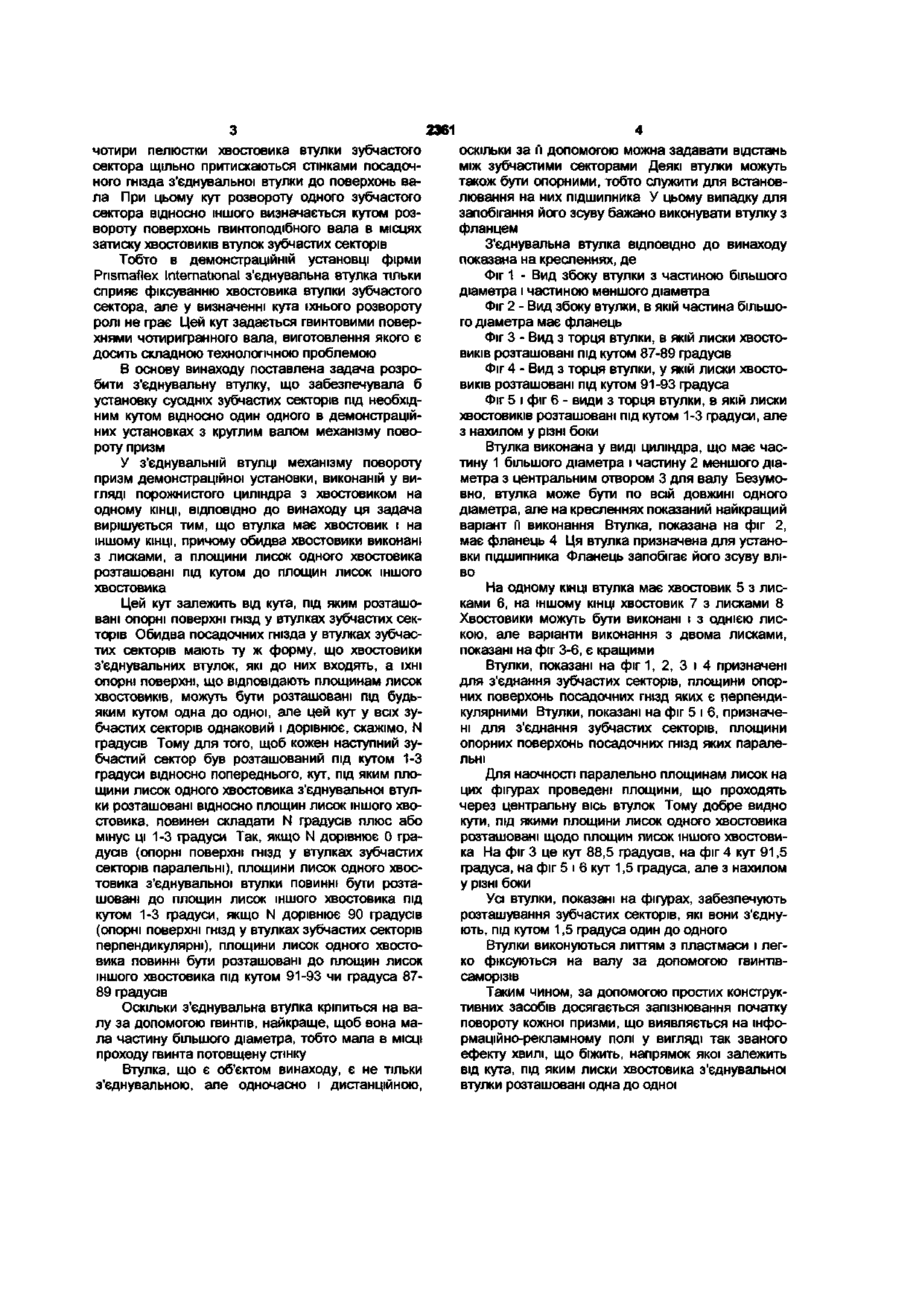

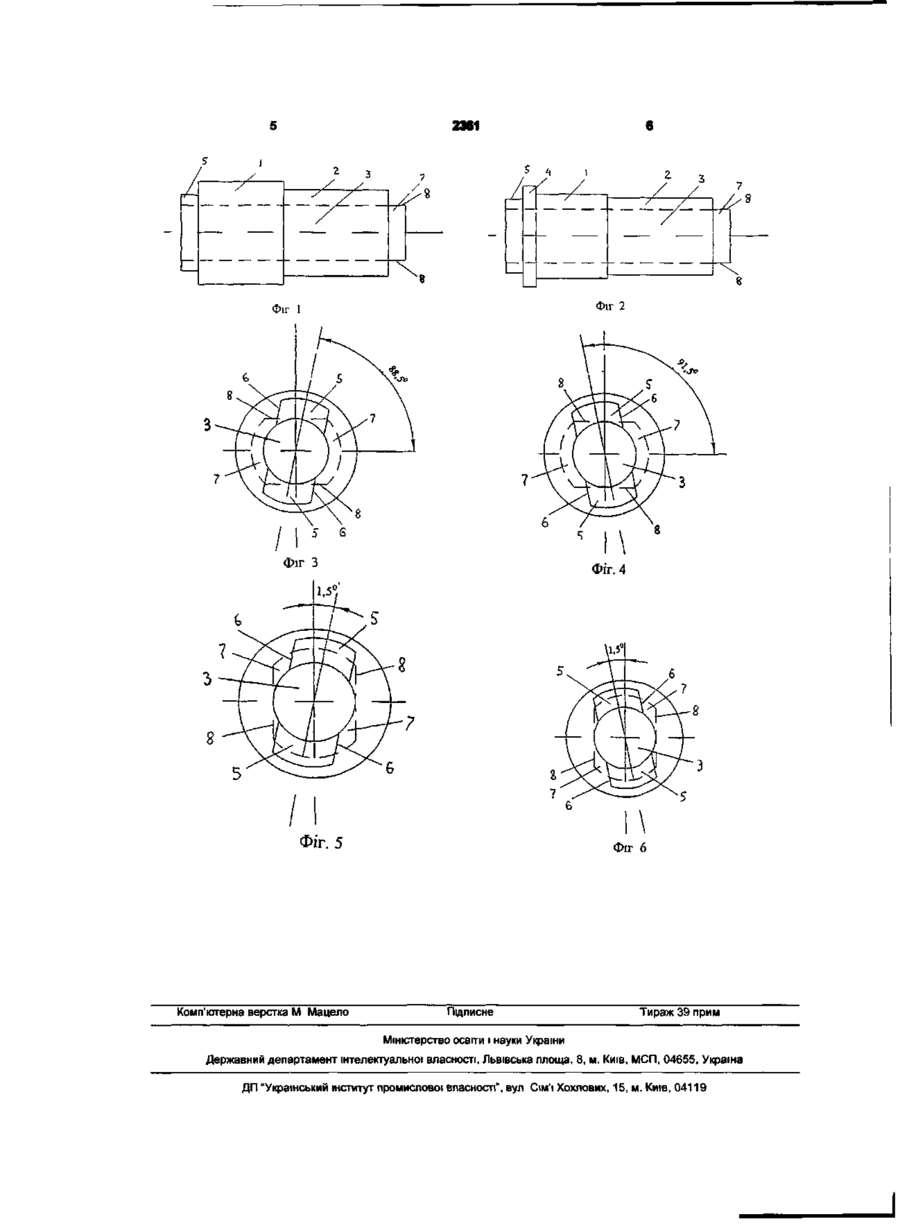

1 З'єднувальна втулка механізму повороту призм демонстраційної установки, що виконана у вигляді порожнистого циліндра з хвостовиком на одному КІНЦІ, яка відрізняється тим, що вона має хвостовик і на іншому КІНЦІ, причому обидва хвостовики виконані з лисками, а площини лисок одного хвостовика розташовані під кутом до площин лисок іншого хвостовика 2 З'єднувальна втулка за п 1, яка відрізняється тим, що площини лисок одного хвостовика розта шовані до площин лисок іншого хвостовика під кутом 1-3 градуси 3 З'єднувальна втулка за п 1, яка відрізняється тим, що площини лисок одного хвостовика розташовані до площин лисок іншого хвостовика під кутом 91-93 градуси 4 З'єднувальна втулка за п 1, яка відрізняється тим, що площини лисок одного хвостовика розташовані до площин лисок іншого хвостовика під кутом 87-89 градусів 5 З'єднувальна втулка за одним з пп 1-4, яка відрізняється тим, що вона має частину більшого діаметра і частину меншого діаметра 6 З'єднувальна втулка за п 5, яка відрізняється тим, що частина більшого діаметра має фланець Корисна модель відноситься до з'єднань конструктивних елементів машин, у яких частина одного елемента входить в отвір іншого елемента, а більш конкретно, до з'єднувальних втулок, що використовуються в механізмі повороту призм демонстраційних установок Демонстраційні установки, інформаційні елементи яких мають форму тригранної призми, набули широке розповсюдження Призми встановлюються з можливістю періодичного повороту на 120 градусів і фіксування в положенні, при якому одна з граней кожного інформаційного елемента утворює з однією з граней кожного іншого інформаційного елемента суцільне інформаційнорекламне поле Механізм повороту призм містить вал, на якому із застосуванням з'єднувальних втулок встановлені зубчасті сектори При обертанні вала зубчасті сектори періодично входять у зачеплення з зірочками, з якими з'єднані осі призм, для їхнього повороту Для того, щоб при повороті сусідні призми не зачіплювались одна за одну, механізм повороту виконують таким чином, щоб початок повороту кожної наступної призми відбувався з деяким запізнюванням Для цього зубчасті сектори встановлюють на валу так, що кожен наступний є розвер нутим відносно попереднього на деякий кут у діапазоні 1-3 градуси, як правило, близько 1,5 градуса Це може бути досягнуто різними конструктивними засобами У демонстраційній установці фірми Pnsmaflex International, що використовується в багатьох країнах, у тому числі й в Україні, зубчасті сектори виконані як одне ціле з циліндричними втулками, що мають на одному КІНЦІ розрізний хвостовик, а на іншому посадочне гніздо З'єднувальні втулки виконані у вигляді порожнистого циліндра з хвостовиком на одному КІНЦІ і посадочним гніздом на іншому КІНЦІ Хвостовик з'єднувальних втулок має циліндричну форму Зубчасті сектори і з'єднувальні втулки надіті поперемінно на вал таким чином, що хвостовик з'єднувальної втулки вставлений у посадочне гніздо втулки одного зубчастого сектора, а в посадочне гніздо з'єднувальної втулки вставлений розрізний хвостовик втулки другого зубчастого сектора У цій демонстраційній установці використаний чотиригранний вал, скручений так, що його грані утворюють гвинтові поверхні, і розворот кожного наступного зубчастого сектора відносно попереднього досягається завдяки тому, що, коли розрізний хвостовик втулки зубчастого сектора вставлений у посадочне гніздо з'єднувальної втулки (О со CM 2361 чотири пелюстки хвостовика втулки зубчастого сектора щільно притискаються стінками посадочного гнізда з'єднувальної втулки до поверхонь вала При цьому кут розвороту одного зубчастого сектора відносно іншого визначається кутом розвороту поверхонь гвинтоподібного вала в місцях затиску хвостовиків втулок зубчастих секторів Тобто в демонстраційній установці фірми Pnsmaflex International з'єднувальна втулка тільки сприяє фіксуванню хвостовика втулки зубчастого сектора, але у визначенні кута їхнього розвороту ролі не грає Цей кут задається гвинтовими поверхнями чотиригранного вала, виготовлення якого є досить складною технологічною проблемою В основу винаходу поставлена задача розробити з'єднувальну втулку, що забезпечувала б установку сусідніх зубчастих секторів під необхідним кутом відносно один одного в демонстраційних установках з круглим валом механізму повороту призм У з'єднувальній втулці механізму повороту призм демонстраційної установки, виконаній у вигляді порожнистого циліндра з хвостовиком на одному КІНЦІ, ВІДПОВІДНО до винаходу ця задача вирішується тим, що втулка має хвостовик і на іншому КІНЦІ, причому обидва хвостовики виконані з лисками, а площини лисок одного хвостовика розташовані під кутом до площин лисок іншого хвостовика Цей кут залежить від кута, під яким розташовані опорні поверхні гнізд у втулках зубчастих секторів Обидва посадочних гнізда у втулках зубчастих секторів мають ту ж форму, що хвостовики з'єднувальних втулок, які до них входять, а їхні опорні поверхні, що відповідають площинам лисок хвостовиків, можуть бути розташовані під будьяким кутом одна до одної, але цей кут у всіх зубчастих секторів однаковий і дорівнює, скажімо, N градусів Тому для того, щоб кожен наступний зубчастий сектор був розташований під кутом 1-3 градуси відносно попереднього, кут, під яким площини лисок одного хвостовика з'єднувальної втулки розташовані відносно площин лисок іншого хвостовика, повинен складати N градусів плюс або мінус ці 1-3 градуси Так, якщо N дорівнює 0 градусів (опорні поверхні гнізд у втулках зубчастих секторів паралельні), площини лисок одного хвостовика з'єднувальної втулки повинні бути розташовані до площин лисок іншого хвостовика під кутом 1-3 градуси, якщо N дорівнює 90 градусів (опорні поверхні гнізд у втулках зубчастих секторів перпендикулярні), площини лисок одного хвостовика повинні бути розташовані до площин лисок іншого хвостовика під кутом 91-93 чи градуса 8789 градусів Оскільки з'єднувальна втулка кріпиться на валу за допомогою гвинтів, найкраще, щоб вона мала частину більшого діаметра, тобто мала в МІСЦІ проходу гвинта потовщену стінку Втулка, що є об'єктом винаходу, є не тільки з'єднувальною, але одночасно і дистанційною, оскільки за її допомогою можна задавати відстань між зубчастими секторами Деякі втулки можуть також бути опорними, тобто служити для встановлювання на них підшипника У цьому випадку для запобігання його зсуву бажано виконувати втулку з фланцем З'єднувальна втулка ВІДПОВІДНО ДО винаходу показана на кресленнях, де Фіг 1 - Вид збоку втулки з частиною більшого діаметра і частиною меншого діаметра Фіг 2 - Вид збоку втулки, в якій частина більшого діаметра має фланець Фіг 3 - Вид з торця втулки, в якій лиски хвостовиків розташовані під кутом 87-89 градусів Фіг 4 - Вид з торця втулки, у якій лиски хвостовиків розташовані під кутом 91-93 градуса Фіг 5 і фіг 6 - види з торця втулки, в якій лиски хвостовиків розташовані під кутом 1-3 градуси, але з нахилом у різні боки Втулка виконана у виді циліндра, що має частину 1 більшого діаметра і частину 2 меншого діаметра з центральним отвором 3 для валу Безумовно, втулка може бути по всій довжині одного діаметра, але на кресленнях показаний найкращий варіант м виконання Втулка, показана на фіг 2, має фланець 4 Ця втулка призначена для установки підшипника Фланець запобігає його зсуву вліво На одному КІНЦІ втулка має хвостовик 5 з лисками 6, на іншому КІНЦІ хвостовик 7 з лисками 8 Хвостовики можуть бути виконані і з однією лискою, але варіанти виконання з двома лисками, показані на фіг 3-6, є кращими Втулки, показані на фіг 1, 2, 3 і 4 призначені для з'єднання зубчастих секторів, площини опорних поверхонь посадочних гнізд яких є перпендикулярними Втулки, показані на фіг 5 і 6, призначені для з'єднання зубчастих секторів, площини опорних поверхонь посадочних гнізд яких паралельні Для наочності паралельно площинам лисок на цих фігурах проведені площини, що проходять через центральну вісь втулок Тому добре видно кути, під якими площини лисок одного хвостовика розташовані щодо площин лисок іншого хвостовика На фіг 3 це кут 88,5 градусів, на фіг 4 кут 91,5 градуса, на фіг 5 і 6 кут 1,5 градуса, але з нахилом у різні боки Усі втулки, показані на фігурах, забезпечують розташування зубчастих секторів, які вони з'єднують, під кутом 1,5 градуса один до одного Втулки виконуються литтям з пластмаси і легко фіксуються на валу за допомогою гвинтівсаморізів Таким чином, за допомогою простих конструктивних засобів досягається запізнювання початку повороту кожної призми, що виявляється на інформаційно-рекламному полі у вигляді так званого ефекту хвилі, що біжить, напрямок якої залежить від кута, під яким лиски хвостовика з'єднувальної втулки розташовані одна до одної 2361 Фіг 2 Фіг 1 Фіг. 4 7 Фіг. 5 Комп'ютерна верстка М Мацело Фіг 6 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м. Київ, 04119
