Агрегат для розкидного посіву зернових культур

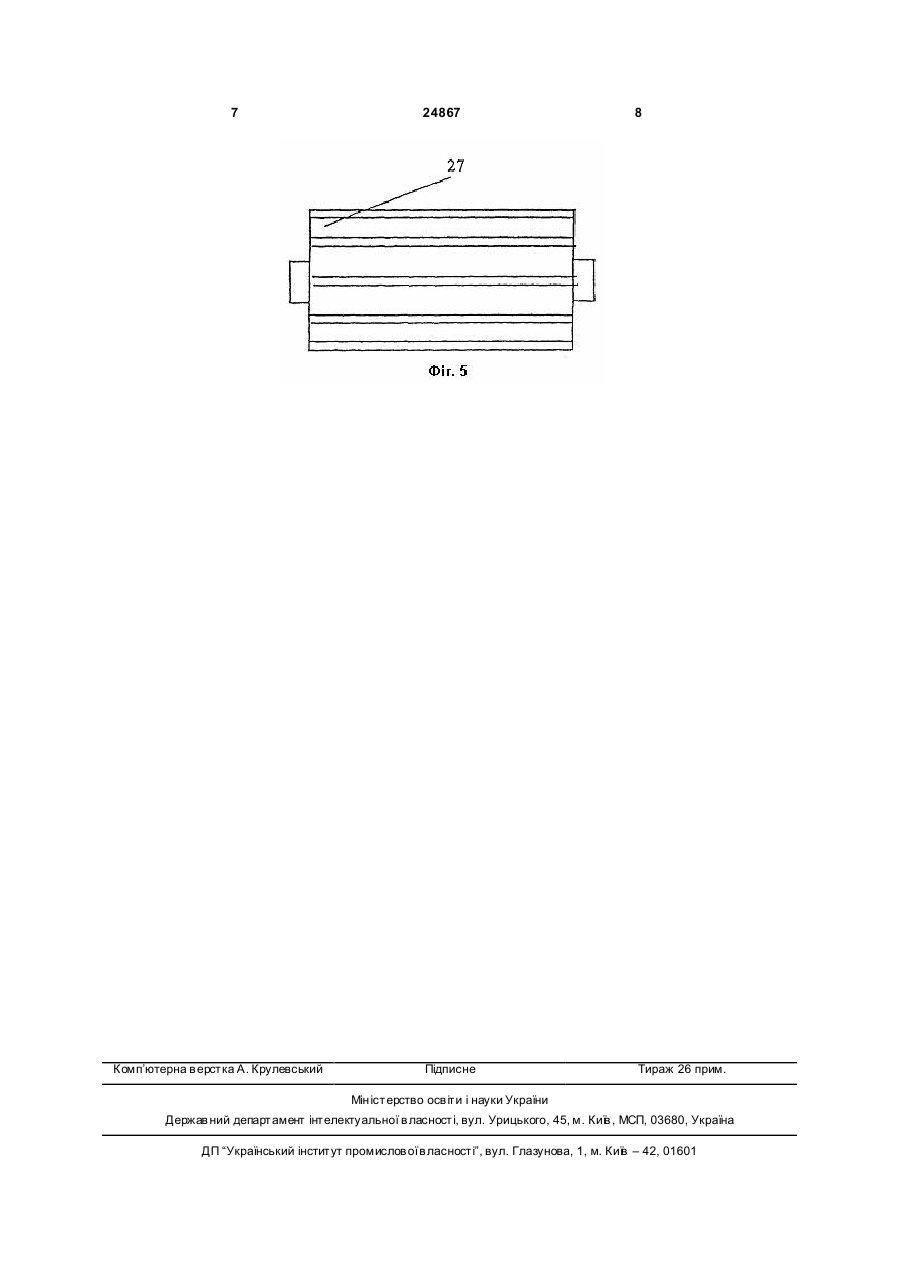

Агрегат для розкидного посіву зернових культур, що містить трактор, навіски - задню і передню, розсіювач насіння зернових культур, несучу сис 3 24867 1,1г/см 3, що покращує умови зростання і розвитку кореневої системи рослин. Наявність штангових робочих органів 0-подібного перерізу на першому котку і О-подібного перерізу на другому котку сприяє утворенню агрономічне цінної структури ґрунту, що відповідає збереженню пожнивних залишків на поверхні і її грудкуватості при однопрохідному виконанні посіву і обробки ґрунту, що створює повітроводостійкість поверхні поля. Наявність на двох рівнях штанг першого котка знижує гребнистість ґрунту, створює мульчуючий шар над насінням, усуває забиваємость простору між штангами. Суть корисної моделі пояснюють креслення, де на Фіг.1 зображена конструктивна схема агрегата для виконання пропонованого способу розкидного посіву зернових культур; на Фіг.2 представлений перший коток з 0-подібним перерізом штанг - вигляд збоку, а на Фіг.3 - вигляд зверху; на Фіг.4, 5 - зображений відповідно другий коток з Оподібним перерізом штанг. Спосіб розкидного посіву - розсівання насіння віялом - проводиться після прибирання пізднозбираємих сільськогосподарських зернових культур. Агрегат містить розсіювальну і розпушувальнозакладальну частини, перша з них встановлена на передній навісці 9 трактора 10, а друга 11 - на задній 12. Розсівач насіння зернових культур складається з рами 13, приводу 14 робочого органу, бункера 15 для насіння, диска 16, розсіюючого насіння, дозувального пристрою 17, механізму 18 керування дозатором 17. Розпушувально-закладальна частина 11 пропонованого агрегата включає навіску 20, несучу систему 21, на якій послідовно розташовано два ряди дисків 22 на С-подібних стійках 23, лапи 24 з загортачами 25, два ряди котків 26 і 27. На боковинах 28 котка 26 розміщені на двох рівнях 0 4 подібні штанги 29, а на котку 27 - О-подібні штанги 30. Лапи 24 пов'язані з несучою системою 21 через чотириланковий механізм 31 і гвинтовий механізм 32, який оснащений сферичними пружинними шайбами 33. Агрегат для здійснення розкидного посіву працює таким чином. При русі по полю насіння зернових культур з бункера 15 розсіювача подаються через розпушувач 19 і дозуючий пристрій 17 на обертовий диск 16 і розкидаються по поверхні ґрунту перед трактором на ширину захоплення, рівну ширині захоплення розпушувально-закладальної частини агрегата, яка диском 22 спушує ґрунт з оборотом пласта, проводить закладення насіння на глибину 4-6см, потім лапи 24 підрізають гребені і загортачами 25 розподіляють насіння по дну борозни, за рахунок вібрації лап 24 із загортачами 25, зв'язаними пружинними шайбами 33 з чотири ланковим механізмом 31. Блок котків 26, 27 штангами 29, 30 проводить ущільнення ґрунту, покращуючи контакт насіння з ґрунтом за рахунок ущільнення ґрунту ви ще за глибину закладення насіння. Глибина закладення насіння регулюється гвинтовим механізмом 32. Використовування агрегата для розкидного посіву зернових культур створює не тільки умови для дружного проростання насіння оброблюваних культур, але і формує повітроводостійку поверхню поля, тому на засіяному у такий спосіб полі не виявляються водна і вітрова ерозії. Джерела інформації: 1. Терещенко И.С. Агротехнические способы и средства механизации на посевах яровых культур // Ме ханизация противоэрозийной оброботки почвы и посева / Рек. ВНИПТИМЭСХ. - Ростов-наДону - Зерноград, - Изд-во "Молот". - 1992. - С.3133,49-53. 5 24867 6 7 Комп’ютерна в ерстка А. Крулевський 24867 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
