Вітроагрегат

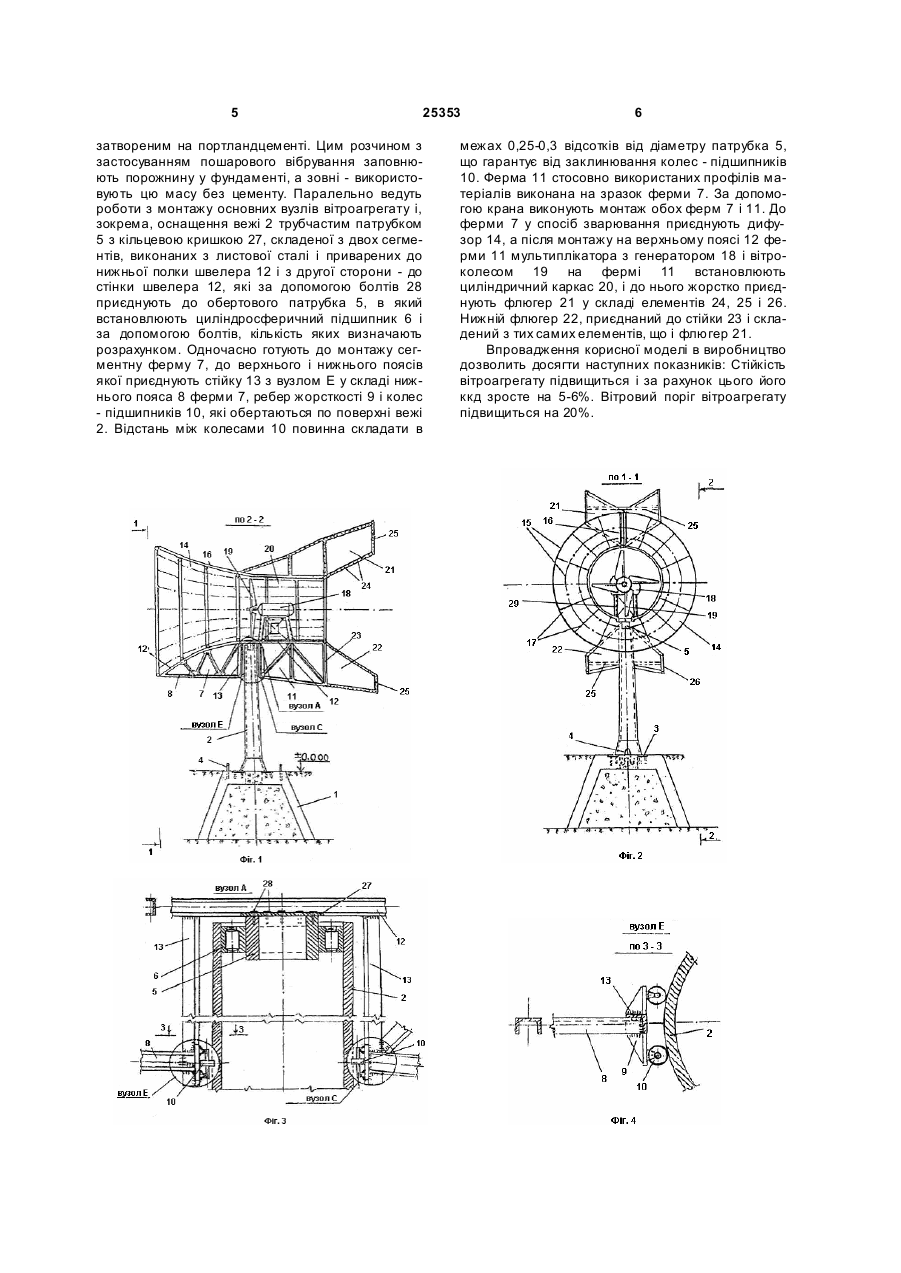

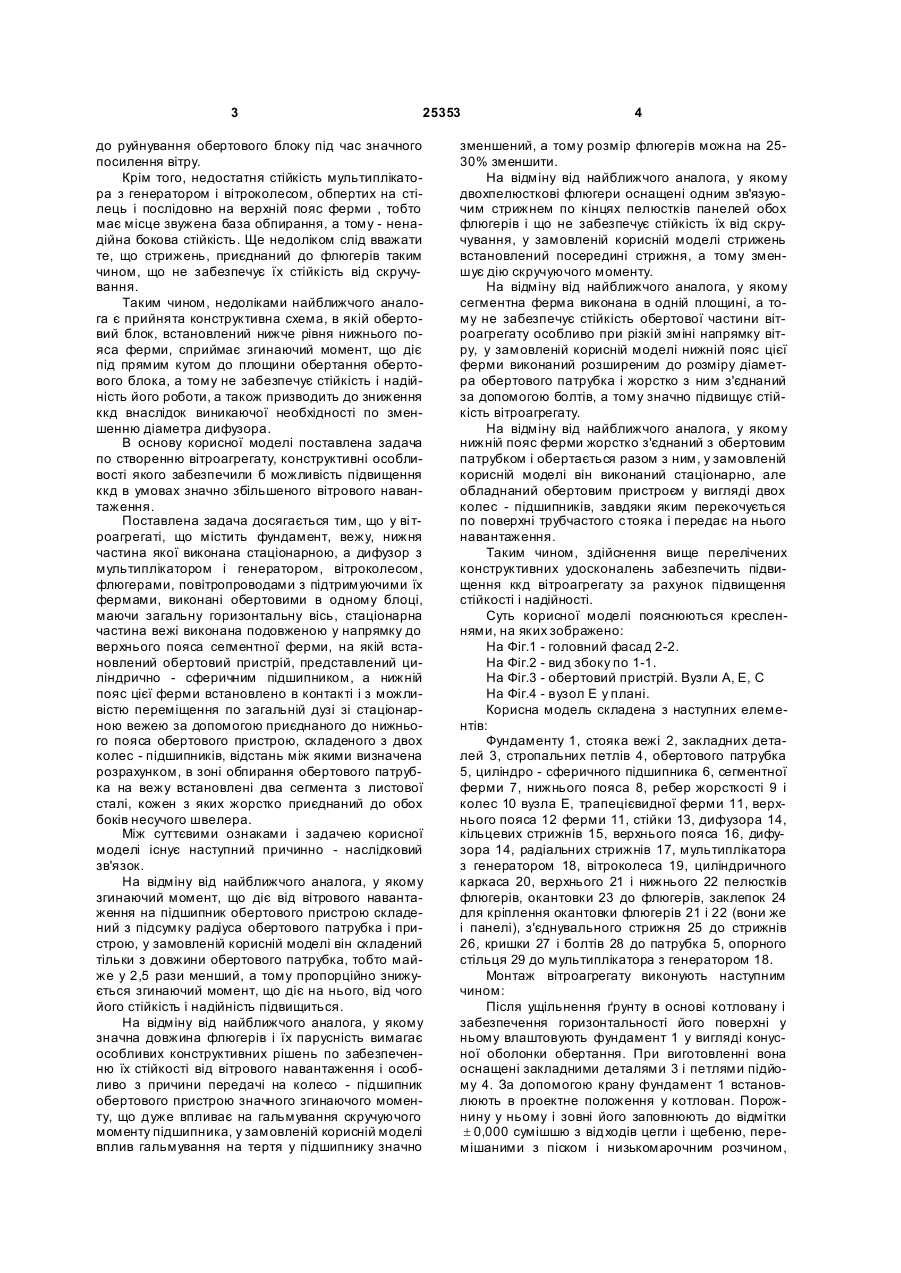

Вітроагрегат, що містить фундамент, вежу, нижня частина якої виконана стаціонарною, а дифузор з мультиплікатором і генератором, вітроколесом, двопелюстковими флюгерами, повітропроводами з підтримуючими їх сегментними фермами виконані обертовими в одному блоці, маючи загальну горизонтальну вісь, який відрізняється тим, 3 25353 до руйнування обертового блоку під час значного посилення вітру. Крім того, недостатня стійкість мультиплікатора з генератором і вітроколесом, обпертих на стілець і послідовно на верхній пояс ферми , тобто має місце звужена база обпирання, а тому - ненадійна бокова стійкість. Ще недоліком слід вважати те, що стрижень, приєднаний до флюгерів таким чином, що не забезпечує їх стійкість від скручування. Таким чином, недоліками найближчого аналога є прийнята конструктивна схема, в якій обертовий блок, встановлений нижче рівня нижнього пояса ферми, сприймає згинаючий момент, що діє під прямим кутом до площини обертання обертового блока, а тому не забезпечує стійкість і надійність його роботи, а також призводить до зниження ккд внаслідок виникаючої необхідності по зменшенню діаметра дифузора. В основу корисної моделі поставлена задача по створенню вітроагрегату, конструктивні особливості якого забезпечили б можливість підвищення ккд в умовах значно збільшеного вітрового навантаження. Поставлена задача досягається тим, що у ві троагрегаті, що містить фундамент, вежу, нижня частина якої виконана стаціонарною, а дифузор з мультиплікатором і генератором, вітроколесом, флюгерами, повітропроводами з підтримуючими їх фермами, виконані обертовими в одному блоці, маючи загальну горизонтальну вісь, стаціонарна частина вежі виконана подовженою у напрямку до верхнього пояса сегментної ферми, на якій встановлений обертовий пристрій, представлений циліндрично - сферичним підшипником, а нижній пояс цієї ферми встановлено в контакті і з можливістю переміщення по загальній дузі зі стаціонарною вежею за допомогою приєднаного до нижнього пояса обертового пристрою, складеного з двох колес - підшипників, відстань між якими визначена розрахунком, в зоні обпирання обертового патрубка на вежу встановлені два сегмента з листової сталі, кожен з яких жорстко приєднаний до обох боків несучого швелера. Між суттєвими ознаками і задачею корисної моделі існує наступний причинно - наслідковий зв'язок. На відміну від найближчого аналога, у якому згинаючий момент, що діє від вітрового навантаження на підшипник обертового пристрою складений з підсумку радіуса обертового патрубка і пристрою, у замовленій корисній моделі він складений тільки з довжини обертового патрубка, тобто майже у 2,5 рази менший, а тому пропорційно знижується згинаючий момент, що діє на нього, від чого його стійкість і надійність підвищиться. На відміну від найближчого аналога, у якому значна довжина флюгерів і їх парусність вимагає особливих конструктивних рішень по забезпеченню їх стійкості від вітрового навантаження і особливо з причини передачі на колесо - підшипник обертового пристрою значного згинаючого моменту, що дуже впливає на гальмування скручуючого моменту підшипника, у замовленій корисній моделі вплив гальмування на тертя у підшипнику значно 4 зменшений, а тому розмір флюгерів можна на 2530% зменшити. На відміну від найближчого аналога, у якому двохпелюсткові флюгери оснащені одним зв'язуючим стрижнем по кінцях пелюстків панелей обох флюгерів і що не забезпечує стійкість їх від скручування, у замовленій корисній моделі стрижень встановлений посередині стрижня, а тому зменшує дію скручуючого моменту. На відміну від найближчого аналога, у якому сегментна ферма виконана в одній площині, а тому не забезпечує стійкість обертової частини вітроагрегату особливо при різкій зміні напрямку вітру, у замовленій корисній моделі нижній пояс цієї ферми виконаний розширеним до розміру діаметра обертового патрубка і жорстко з ним з'єднаний за допомогою болтів, а тому значно підвищує стійкість вітроагрегату. На відміну від найближчого аналога, у якому нижній пояс ферми жорстко з'єднаний з обертовим патрубком і обертається разом з ним, у замовленій корисній моделі він виконаний стаціонарно, але обладнаний обертовим пристроєм у вигляді двох колес - підшипників, завдяки яким перекочується по поверхні трубчастого стояка і передає на нього навантаження. Таким чином, здійснення вище перелічених конструктивних удосконалень забезпечить підвищення ккд вітроагрегату за рахунок підвищення стійкості і надійності. Суть корисної моделі пояснюються кресленнями, на яких зображено: На Фіг.1 - головний фасад 2-2. На Фіг.2 - вид збоку по 1-1. На Фіг.3 - обертовий пристрій. Вузли А, Е, С На Фіг.4 - вузол Е у плані. Корисна модель складена з наступних елементів: Фундаменту 1, стояка вежі 2, закладних деталей 3, стропальних петлів 4, обертового патрубка 5, циліндро - сферичного підшипника 6, сегментної ферми 7, нижнього пояса 8, ребер жорсткості 9 і колес 10 вузла Е, трапецієвидної ферми 11, верхнього пояса 12 ферми 11, стійки 13, дифузора 14, кільцевих стрижнів 15, верхнього пояса 16, дифузора 14, радіальних стрижнів 17, мультиплікатора з генератором 18, вітроколеса 19, циліндричного каркаса 20, верхнього 21 і нижнього 22 пелюстків флюгерів, окантовки 23 до флюгерів, заклепок 24 для кріплення окантовки флюгерів 21 і 22 (вони же і панелі), з'єднувального стрижня 25 до стрижнів 26, кришки 27 і болтів 28 до патрубка 5, опорного стільця 29 до мультиплікатора з генератором 18. Монтаж вітроагрегату виконують наступним чином: Після ущільнення ґрунту в основі котловану і забезпечення горизонтальності його поверхні у ньому влаштовують фундамент 1 у вигляді конусної оболонки обертання. При виготовленні вона оснащені закладними деталями 3 і петлями підйому 4. За допомогою крану фундамент 1 встановлюють в проектне положення у котлован. Порожнину у ньому і зовні його заповнюють до відмітки ± 0,000 сумішшю з відходів цегли і щебеню, перемішаними з піском і низькомарочним розчином, 5 25353 затвореним на портландцементі. Цим розчином з застосуванням пошарового вібрування заповнюють порожнину у фундаменті, а зовні - використовують цю масу без цементу. Паралельно ведуть роботи з монтажу основних вузлів вітроагрегату і, зокрема, оснащення вежі 2 трубчастим патрубком 5 з кільцевою кришкою 27, складеної з двох сегментів, виконаних з листової сталі і приварених до нижньої полки швелера 12 і з другої сторони - до стінки швелера 12, які за допомогою болтів 28 приєднують до обертового патрубка 5, в який встановлюють циліндросферичний підшипник 6 і за допомогою болтів, кількість яких визначають розрахунком. Одночасно готують до монтажу сегментну ферму 7, до верхнього і нижнього поясів якої приєднують стійку 13 з вузлом Е у складі нижнього пояса 8 ферми 7, ребер жорсткості 9 і колес - підшипників 10, які обертаються по поверхні вежі 2. Відстань між колесами 10 повинна складати в 6 межах 0,25-0,3 відсотків від діаметру патрубка 5, що гарантує від заклинювання колес - підшипників 10. Ферма 11 стосовно використаних профілів матеріалів виконана на зразок ферми 7. За допомогою крана виконують монтаж обох ферм 7 і 11. До ферми 7 у спосіб зварювання приєднують дифузор 14, а після монтажу на верхньому поясі 12 ферми 11 мультиплікатора з генератором 18 і вітроколесом 19 на фермі 11 встановлюють циліндричний каркас 20, і до нього жорстко приєднують флюгер 21 у складі елементів 24, 25 і 26. Нижній флюгер 22, приєднаний до стійки 23 і складений з тих самих елементів, що і флюгер 21. Впровадження корисної моделі в виробництво дозволить досягти наступних показників: Стійкість вітроагрегату підвищиться і за рахунок цього його ккд зросте на 5-6%. Вітровий поріг вітроагрегату підвищиться на 20%. 7 Комп’ютерна в ерстка Л. Купенко 25353 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
