Бурильнозакладна машина

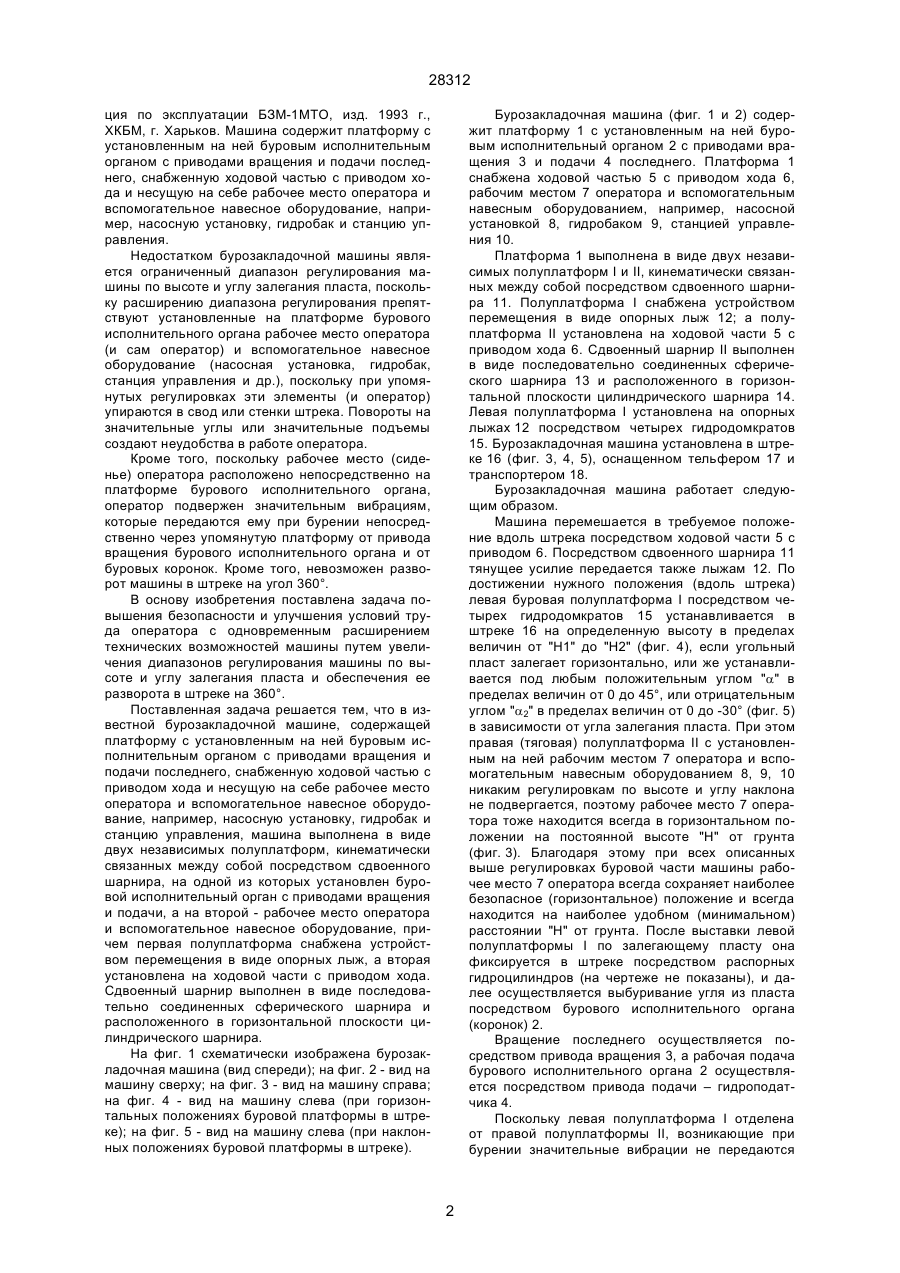

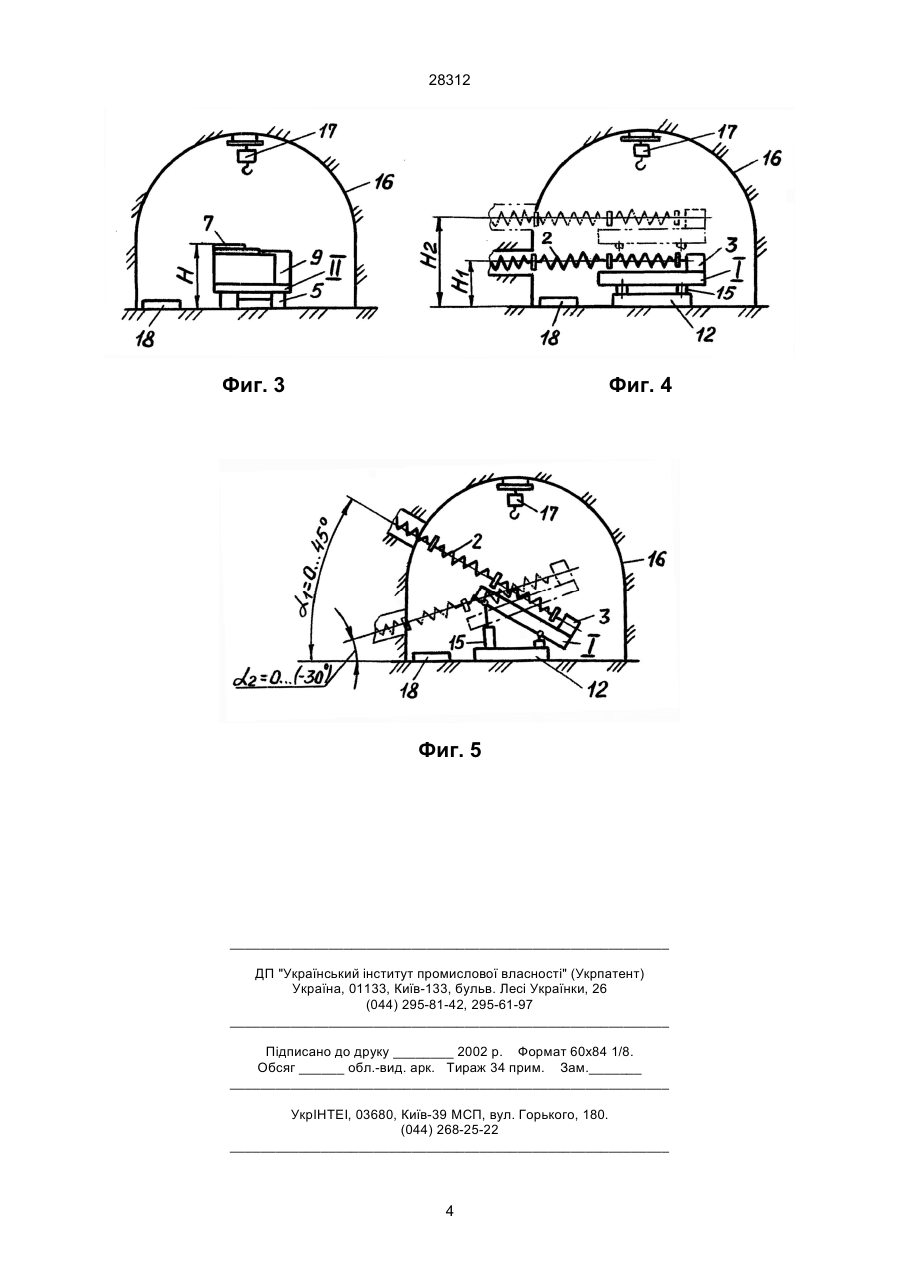

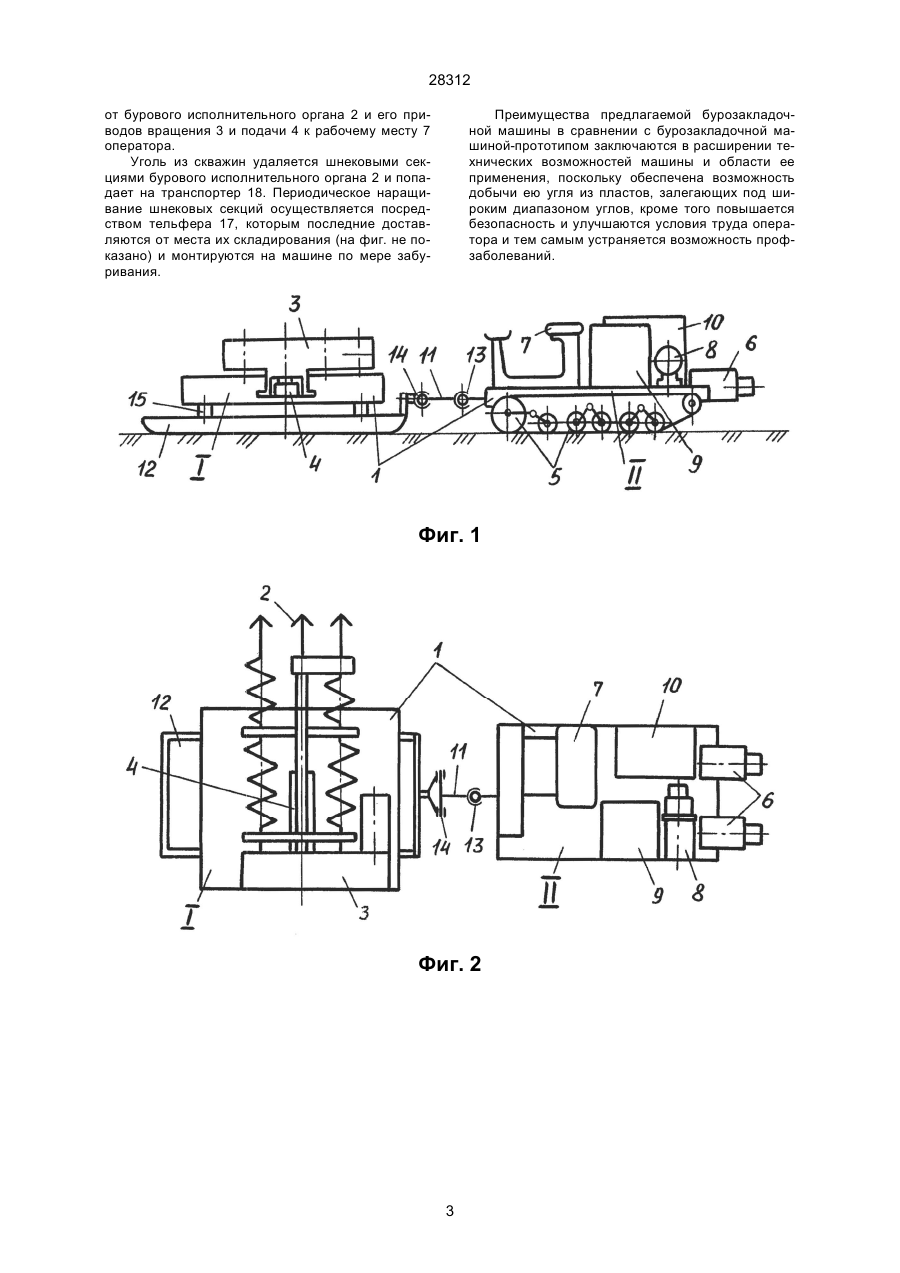

1. Бурозакладочная машина, содержащая платформу с установленным на ней буровым исполнительным органом с приводами вращения и подачи последнего, снабженную ходовой частью с приводом хода и несущую на себе рабочее место оператора и вспомогательное навесное оборудо 28312 ция по эксплуатации БЗМ-1МТО, изд. 1993 г., ХКБМ, г. Харьков. Машина содержит платформу с установленным на ней буровым исполнительным органом с приводами вращения и подачи последнего, снабженную ходовой частью с приводом хода и несущую на себе рабочее место оператора и вспомогательное навесное оборудование, например, насосную установку, гидробак и станцию управления. Недостатком бурозакладочной машины является ограниченный диапазон регулирования машины по высоте и углу залегания пласта, поскольку расширению диапазона регулирования препятствуют установленные на платформе бурового исполнительного органа рабочее место оператора (и сам оператор) и вспомогательное навесное оборудование (насосная установка, гидробак, станция управления и др.), поскольку при упомянутых регулировках эти элементы (и оператор) упираются в свод или стенки штрека. Повороты на значительные углы или значительные подъемы создают неудобства в работе оператора. Кроме того, поскольку рабочее место (сиденье) оператора расположено непосредственно на платформе бурового исполнительного органа, оператор подвержен значительным вибрациям, которые передаются ему при бурении непосредственно через упомянутую платформу от привода вращения бурового исполнительного органа и от буровых коронок. Кроме того, невозможен разворот машины в штреке на угол 360°. В основу изобретения поставлена задача повышения безопасности и улучшения условий труда оператора с одновременным расширением технических возможностей машины путем увеличения диапазонов регулирования машины по высоте и углу залегания пласта и обеспечения ее разворота в штреке на 360°. Поставленная задача решается тем, что в известной бурозакладочной машине, содержащей платформу с установленным на ней буровым исполнительным органом с приводами вращения и подачи последнего, снабженную ходовой частью с приводом хода и несущую на себе рабочее место оператора и вспомогательное навесное оборудование, например, насосную установку, гидробак и станцию управления, машина выполнена в виде двух независимых полуплатформ, кинематически связанных между собой посредством сдвоенного шарнира, на одной из которых установлен буровой исполнительный орган с приводами вращения и подачи, а на второй - рабочее место оператора и вспомогательное навесное оборудование, причем первая полуплатформа снабжена устройством перемещения в виде опорных лыж, а вторая установлена на ходовой части с приводом хода. Сдвоенный шарнир выполнен в виде последовательно соединенных сферического шарнира и расположенного в горизонтальной плоскости цилиндрического шарнира. На фиг. 1 схематически изображена бурозакладочная машина (вид спереди); на фиг. 2 - вид на машину сверху; на фиг. 3 - вид на машину справа; на фиг. 4 - вид на машину слева (при горизонтальных положениях буровой платформы в штреке); на фиг. 5 - вид на машину слева (при наклонных положениях буровой платформы в штреке). Бурозакладочная машина (фиг. 1 и 2) содержит платформу 1 с установленным на ней буровым исполнительный органом 2 с приводами вращения 3 и подачи 4 последнего. Платформа 1 снабжена ходовой частью 5 с приводом хода 6, рабочим местом 7 оператора и вспомогательным навесным оборудованием, например, насосной установкой 8, гидробаком 9, станцией управления 10. Платформа 1 выполнена в виде двух независимых полуплатформ I и ІІ, кинематически связанных между собой посредством сдвоенного шарнира 11. Полуплатформа I снабжена устройством перемещения в виде опорных лыж 12; а полуплатформа ІІ установлена на ходовой части 5 с приводом хода 6. Сдвоенный шарнир II выполнен в виде последовательно соединенных сферического шарнира 13 и расположенного в горизонтальной плоскости цилиндрического шарнира 14. Левая полуплатформа I установлена на опорных лыжах 12 посредством четырех гидродомкратов 15. Бурозакладочная машина установлена в штреке 16 (фиг. 3, 4, 5), оснащенном тельфером 17 и транспортером 18. Бурозакладочная машина работает следующим образом. Машина перемешается в требуемое положение вдоль штрека посредством ходовой части 5 с приводом 6. Посредством сдвоенного шарнира 11 тянущее усилие передается также лыжам 12. По достижении нужного положения (вдоль штрека) левая буровая полуплатформа I посредством четырех гидродомкратов 15 устанавливается в штреке 16 на определенную высоту в пределах величин от "Н1" до "Н2" (фиг. 4), если угольный пласт залегает горизонтально, или же устанавливается под любым положительным углом "a" в пределах величин от 0 до 45°, или отрицательным углом "a2" в пределах величин от 0 до -30° (фиг. 5) в зависимости от угла залегания пласта. При этом правая (тяговая) полуплатформа ІІ с установленным на ней рабочим местом 7 оператора и вспомогательным навесным оборудованием 8, 9, 10 никаким регулировкам по высоте и углу наклона не подвергается, поэтому рабочее место 7 оператора тоже находится всегда в горизонтальном положении на постоянной высоте "Н" от грунта (фиг. 3). Благодаря этому при всех описанных выше регулировках буровой части машины рабочее место 7 оператора всегда сохраняет наиболее безопасное (горизонтальное) положение и всегда находится на наиболее удобном (минимальном) расстоянии "Н" от грунта. После выставки левой полуплатформы I по залегающему пласту она фиксируется в штреке посредством распорных гидроцилиндров (на чертеже не показаны), и далее осуществляется выбуривание угля из пласта посредством бурового исполнительного органа (коронок) 2. Вращение последнего осуществляется посредством привода вращения 3, а рабочая подача бурового исполнительного органа 2 осуществляется посредством привода подачи – гидроподатчика 4. Поскольку левая полуплатформа I отделена от правой полуплатформы ІІ, возникающие при бурении значительные вибрации не передаются 2 28312 от бурового исполнительного органа 2 и его приводов вращения 3 и подачи 4 к рабочему месту 7 оператора. Уголь из скважин удаляется шнековыми секциями бурового исполнительного органа 2 и попадает на транспортер 18. Периодическое наращивание шнековых секций осуществляется посредством тельфера 17, которым последние доставляются от места их складирования (на фиг. не показано) и монтируются на машине по мере забуривания. Преимущества предлагаемой бурозакладочной машины в сравнении с бурозакладочной машиной-прототипом заключаются в расширении технических возможностей машины и области ее применения, поскольку обеспечена возможность добычи ею угля из пластов, залегающих под широким диапазоном углов, кроме того повышается безопасность и улучшаются условия труда оператора и тем самым устраняется возможность профзаболеваний. Фиг. 1 Фиг. 2 3 28312 Фиг. 3 Фиг. 4 Фиг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
