Спосіб спорядження торпеди для інтенсифікації видобутку нафти та газу із підземних формацій
Номер патенту: 28948
Опубліковано: 16.10.2000
Автори: Писарєв Юрій Авер'янович, Нагорний Володимир Петрович, Даниленко В'ячеслав Андрійович
Формула / Реферат
1. Спосіб спорядження торпеди для інтенсифікації видобутку нафти та газу із підземних формацій, що включає розміщення в корпусі зарядів вибухової речовини, які детонаційне зв’язані один з іншим мірними відрізками: детонуючого шнура, установлення на одному із зарядів засобу ініціювання і кріплення на корпусі нижньої і верхньої кабельних головок, який відрізняється тим, що корпус торпеди формують із мірних перфорованих секцій, в які попередньо встановлюють заряди вибухової речовини із розпірними елементами і детонуючим шнуром, при цьому секції корпусу жорстко з'єднуються між собою стяжними елементами.

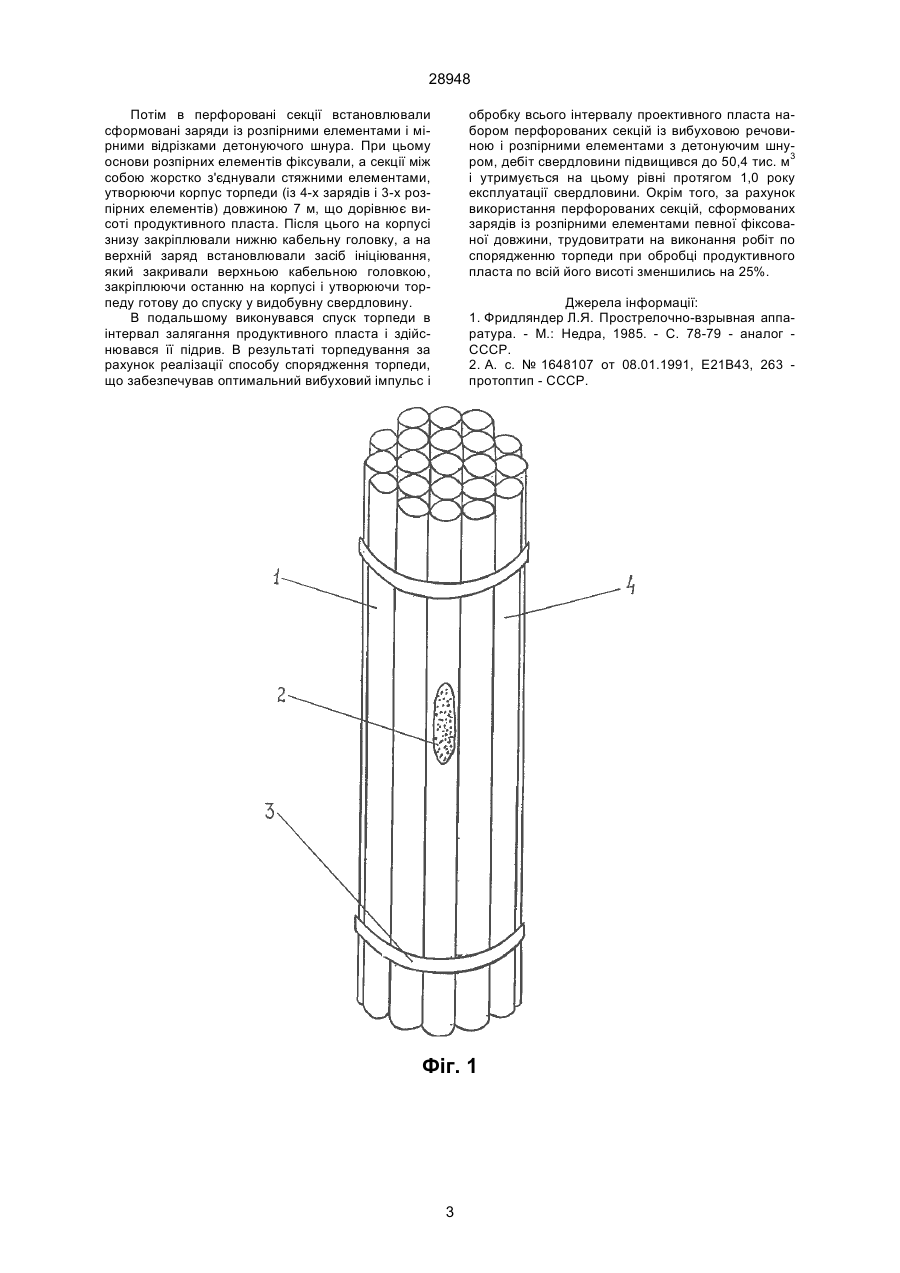

2. Спосіб по п. 1, який відрізняється тим, що попередньо кожний заряд торпеди формують у вигляді набору трубчатих елементів, які заповнені вибуховою речовиною і жорстко скріплені між собою.
Текст

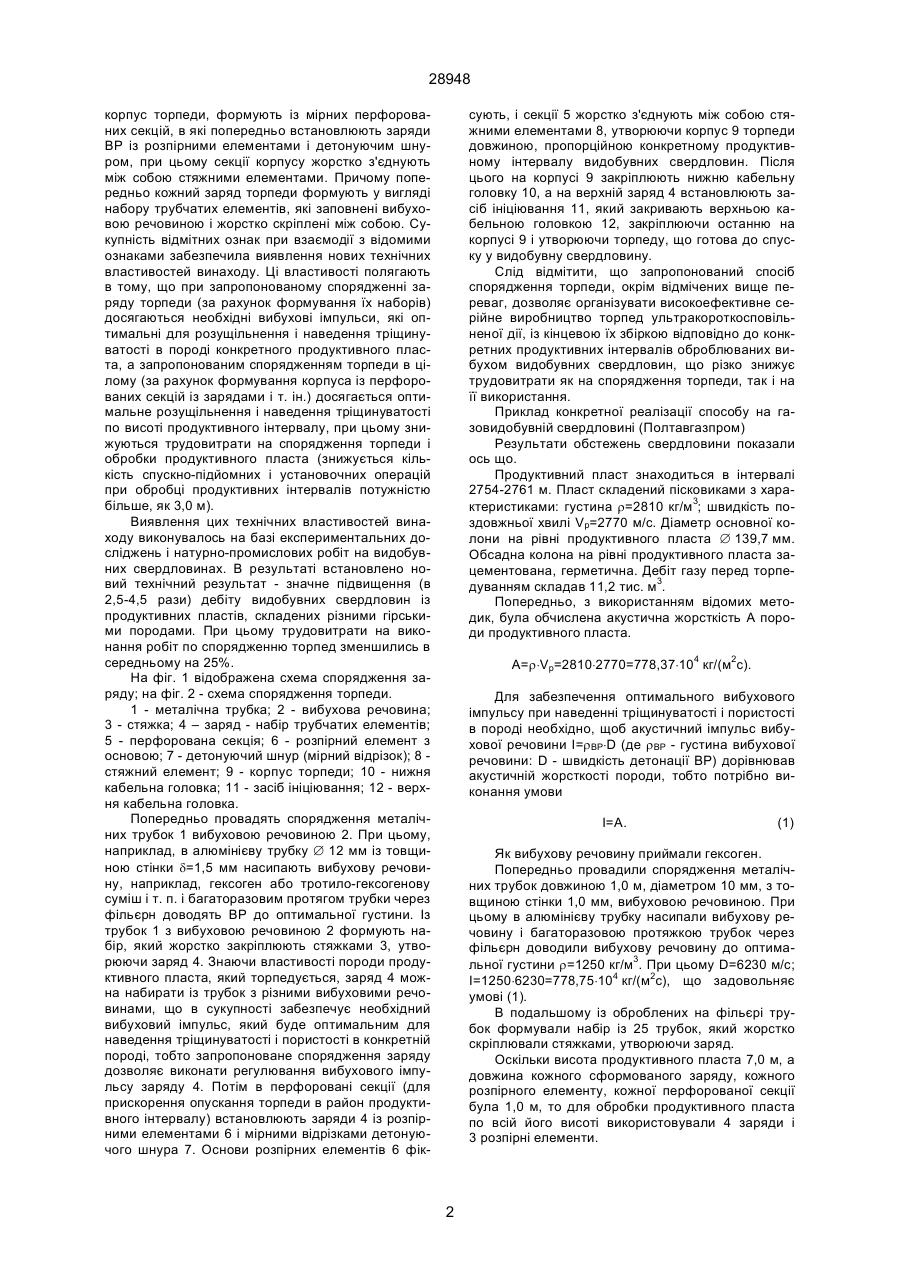

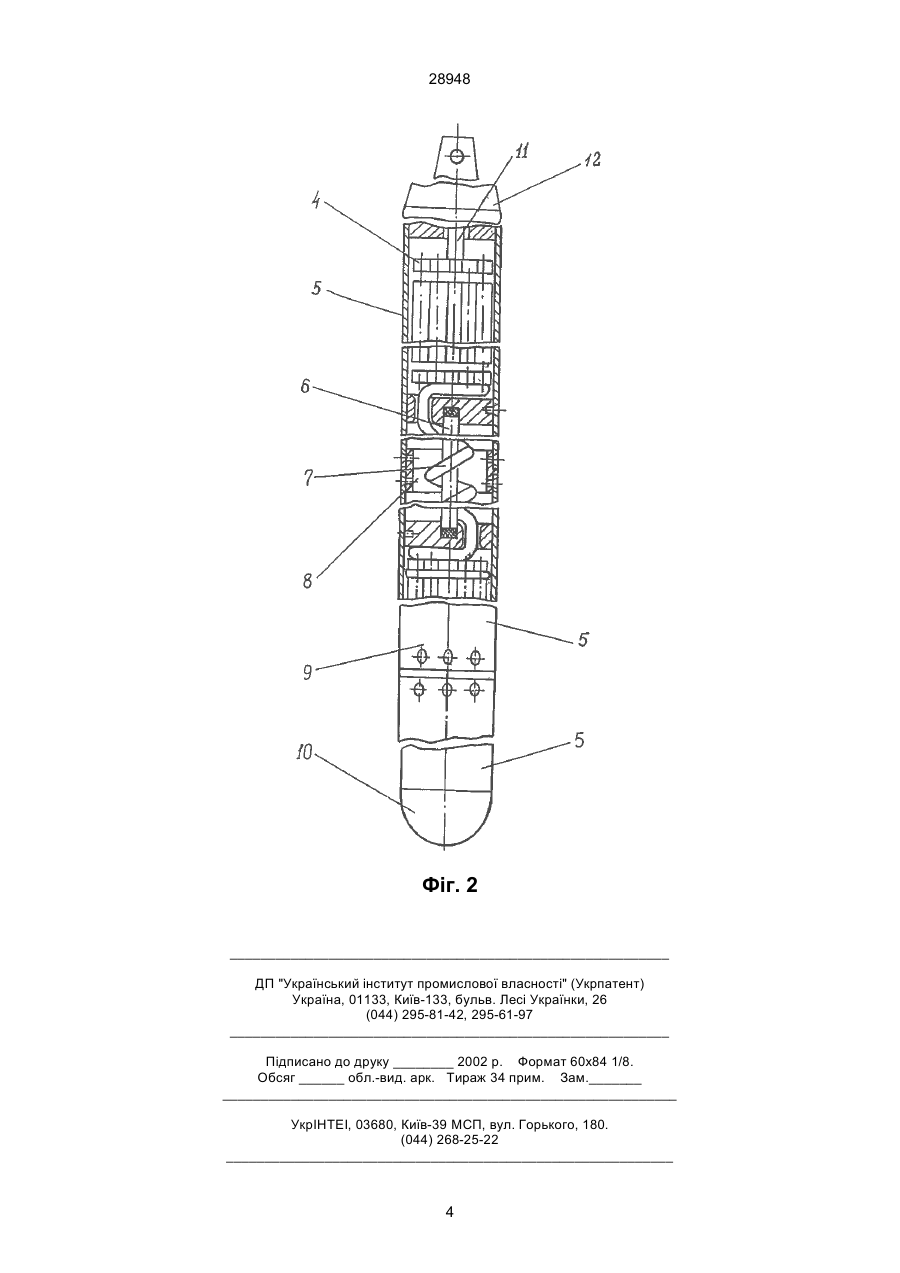

1. Спосіб спорядження торпеди для інтенсифікації видобутку нафти та газу із підземних формацій, що включає розміщення в корпусі зарядів вибухової речовини, які детонаційно зв'язані один з іншим мірними відрізками детонуючого шнура, 28948 сують, і секції 5 жорстко з'єднують між собою стяжними елементами 8, утворюючи корпус 9 торпеди довжиною, пропорційною конкретному продуктивному інтервалу видобувних свердловин. Після цього на корпусі 9 закріплюють нижню кабельну головку 10, а на верхній заряд 4 встановлюють засіб ініціювання 11, який закривають верхньою кабельною головкою 12, закріплюючи останню на корпусі 9 і утворюючи торпеду, що готова до спуску у видобувну свердловину. Слід відмітити, що запропонований спосіб спорядження торпеди, окрім відмічених вище переваг, дозволяє організувати високоефективне серійне виробництво торпед ультракороткосповільненої дії, із кінцевою їх збіркою відповідно до конкретних продуктивних інтервалів оброблюваних вибухом видобувних свердловин, що різко знижує трудовитрати як на спорядження торпеди, так і на її використання. Приклад конкретної реалізації способу на газовидобувній свердловині (Полтавгазпром) Результати обстежень свердловини показали ось що. Продуктивний пласт знаходиться в інтервалі 2754-2761 м. Пласт складений пісковиками з характеристиками: густина r=2810 кг/м3; швидкість поздовжньої хвилі Vр=2770 м/с. Діаметр основної колони на рівні продуктивного пласта Æ 139,7 мм. Обсадна колона на рівні продуктивного пласта зацементована, герметична. Дебіт газу перед торпедуванням складав 11,2 тис. м3. Попередньо, з використанням відомих методик, була обчислена акустична жорсткість А породи продуктивного пласта. корпус торпеди, формують із мірних перфорованих секцій, в які попередньо встановлюють заряди ВР із розпірними елементами і детонуючим шнуром, при цьому секції корпусу жорстко з'єднують між собою стяжними елементами. Причому попередньо кожний заряд торпеди формують у вигляді набору трубчатих елементів, які заповнені вибуховою речовиною і жорстко скріплені між собою. Сукупність відмітних ознак при взаємодії з відомими ознаками забезпечила виявлення нових технічних властивостей винаходу. Ці властивості полягають в тому, що при запропонованому спорядженні заряду торпеди (за рахунок формування їх наборів) досягаються необхідні вибухові імпульси, які оптимальні для розущільнення і наведення тріщинуватості в породі конкретного продуктивного пласта, а запропонованим спорядженням торпеди в цілому (за рахунок формування корпуса із перфорованих секцій із зарядами і т. ін.) досягається оптимальне розущільнення і наведення тріщинуватості по висоті продуктивного інтервалу, при цьому знижуються трудовитрати на спорядження торпеди і обробки продуктивного пласта (знижується кількість спускно-підйомних і установочних операцій при обробці продуктивних інтервалів потужністю більше, як 3,0 м). Виявлення цих технічних властивостей винаходу виконувалось на базі експериментальних досліджень і натурно-промислових робіт на видобувних свердловинах. В результаті встановлено новий технічний результат - значне підвищення (в 2,5-4,5 рази) дебіту видобувних свердловин із продуктивних пластів, складених різними гірськими породами. При цьому трудовитрати на виконання робіт по спорядженню торпед зменшились в середньому на 25%. На фіг. 1 відображена схема спорядження заряду; на фіг. 2 - схема спорядження торпеди. 1 - металічна трубка; 2 - вибухова речовина; 3 - стяжка; 4 – заряд - набір трубчатих елементів; 5 - перфорована секція; 6 - розпірний елемент з основою; 7 - детонуючий шнур (мірний відрізок); 8 стяжний елемент; 9 - корпус торпеди; 10 - нижня кабельна головка; 11 - засіб ініціювання; 12 - верхня кабельна головка. Попередньо провадять спорядження металічних трубок 1 вибуховою речовиною 2. При цьому, наприклад, в алюмінієву трубку Æ 12 мм із товщиною стінки d=1,5 мм насипають вибухову речовину, наприклад, гексоген або тротило-гексогенову суміш і т. п. і багаторазовим протягом трубки через фільєрн доводять ВР до оптимальної густини. Із трубок 1 з вибуховою речовиною 2 формують набір, який жорстко закріплюють стяжками 3, утворюючи заряд 4. Знаючи властивості породи продуктивного пласта, який торпедується, заряд 4 можна набирати із трубок з різними вибуховими речовинами, що в сукупності забезпечує необхідний вибуховий імпульс, який буде оптимальним для наведення тріщинуватості і пористості в конкретній породі, тобто запропоноване спорядження заряду дозволяє виконати регулювання вибухового імпульсу заряду 4. Потім в перфоровані секції (для прискорення опускання торпеди в район продуктивного інтервалу) встановлюють заряди 4 із розпірними елементами 6 і мірними відрізками детонуючого шнура 7. Основи розпірних елементів 6 фік A=r×Vр=2810×2770=778,37×104 кг/(м2с). Для забезпечення оптимального вибухового імпульсу при наведенні тріщинуватості і пористості в породі необхідно, щоб акустичний імпульс вибухової речовини І=rВР×D (де rВР - густина вибухової речовини: D - швидкість детонації ВР) дорівнював акустичній жорсткості породи, тобто потрібно виконання умови І=А. (1) Як вибухову речовину приймали гексоген. Попередньо провадили спорядження металічних трубок довжиною 1,0 м, діаметром 10 мм, з товщиною стінки 1,0 мм, вибуховою речовиною. При цьому в алюмінієву трубку насипали вибухову речовину і багаторазовою протяжкою трубок через фільєрн доводили вибухову речовину до оптимальної густини r=1250 кг/м3. При цьому D=6230 м/с; І=1250×6230=778,75×104 кг/(м2с), що задовольняє умові (1). В подальшому із оброблених на фільєрі трубок формували набір із 25 трубок, який жорстко скріплювали стяжками, утворюючи заряд. Оскільки висота продуктивного пласта 7,0 м, а довжина кожного сформованого заряду, кожного розпірного елементу, кожної перфорованої секції була 1,0 м, то для обробки продуктивного пласта по всій його висоті використовували 4 заряди і 3 розпірні елементи. 2 28948 Потім в перфоровані секції встановлювали сформовані заряди із розпірними елементами і мірними відрізками детонуючого шнура. При цьому основи розпірних елементів фіксували, а секції між собою жорстко з'єднували стяжними елементами, утворюючи корпус торпеди (із 4-х зарядів і 3-х розпірних елементів) довжиною 7 м, що дорівнює висоті продуктивного пласта. Після цього на корпусі знизу закріплювали нижню кабельну головку, а на верхній заряд встановлювали засіб ініціювання, який закривали верхньою кабельною головкою, закріплюючи останню на корпусі і утворюючи торпеду готову до спуску у видобувну свердловину. В подальшому виконувався спуск торпеди в інтервал залягання продуктивного пласта і здійснювався її підрив. В результаті торпедування за рахунок реалізації способу спорядження торпеди, що забезпечував оптимальний вибуховий імпульс і обробку всього інтервалу проективного пласта набором перфорованих секцій із вибуховою речовиною і розпірними елементами з детонуючим шнуром, дебіт свердловини підвищився до 50,4 тис. м3 і утримується на цьому рівні протягом 1,0 року експлуатації свердловини. Окрім того, за рахунок використання перфорованих секцій, сформованих зарядів із розпірними елементами певної фіксованої довжини, трудовитрати на виконання робіт по спорядженню торпеди при обробці продуктивного пласта по всій його висоті зменшились на 25%. Джерела інформації: 1. Фридляндер Л.Я. Прострелочно-взрывная аппаратура. - М.: Недра, 1985. - С. 78-79 - аналог СССР. 2. А. с. № 1648107 от 08.01.1991, Е21В43, 263 протоптип - СССР. Фіг. 1 3 28948 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for torpedo equipping for intensification of oil and gas extraction from underground formations
Автори англійськоюDanylenko Viacheslav Andriiovych, Nahornyi Volodymyr Petrovych, Pysarev Yurii Averianovych, Pysariev Yurii Averianovych
Назва патенту російськоюСпособ снаряжения торпеды для интенсификации добычи нефти и газа из подземных формаций
Автори російськоюДаниленко Вячеслав Андреевич, Нагорный Владимир Петрович, Писарев Юрий Аверьянович
МПК / Мітки
МПК: E21B 43/263
Мітки: спорядження, нафти, формацій, газу, інтенсифікації, підземних, торпеди, видобутку, спосіб
