Двері шахти ліфта протипожежні

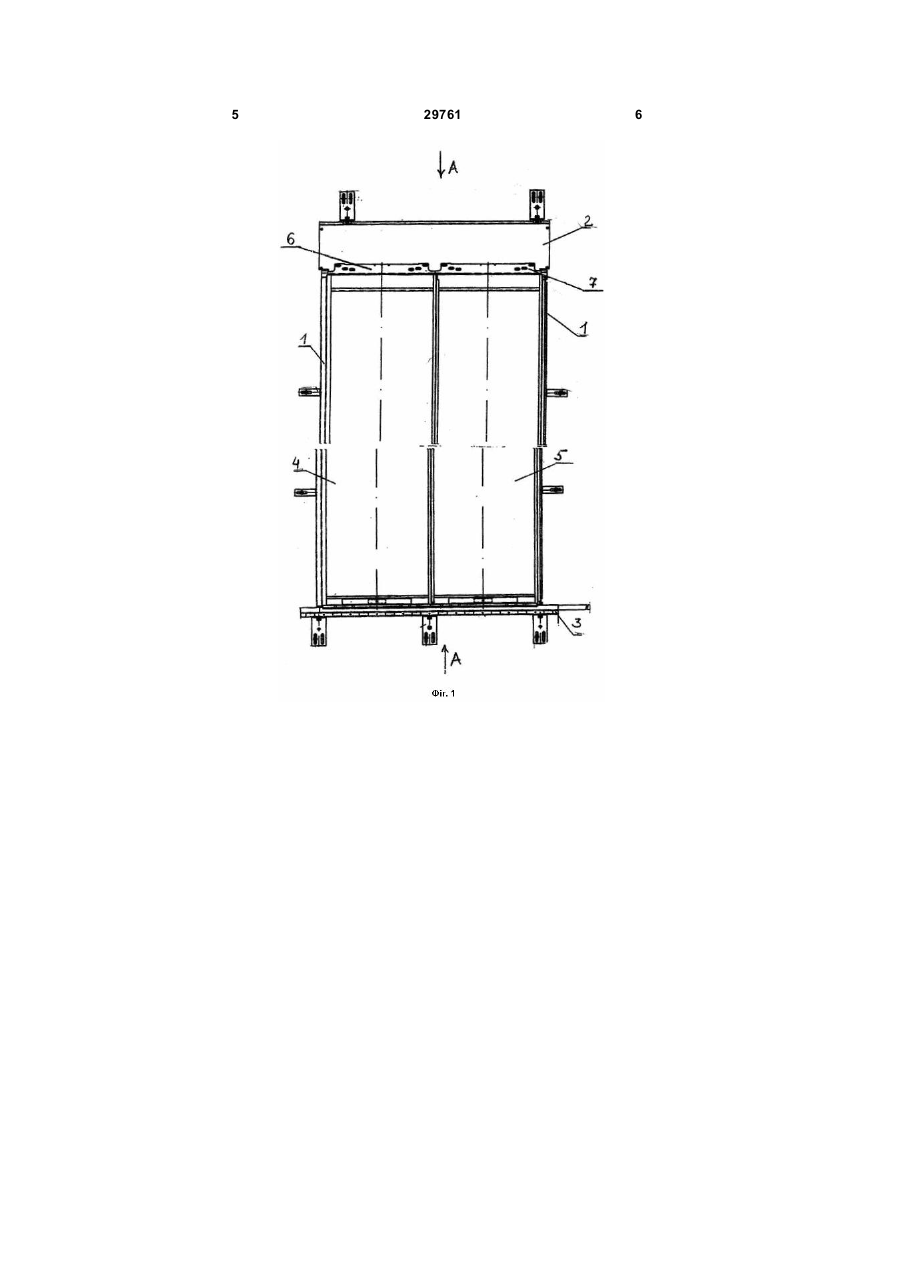

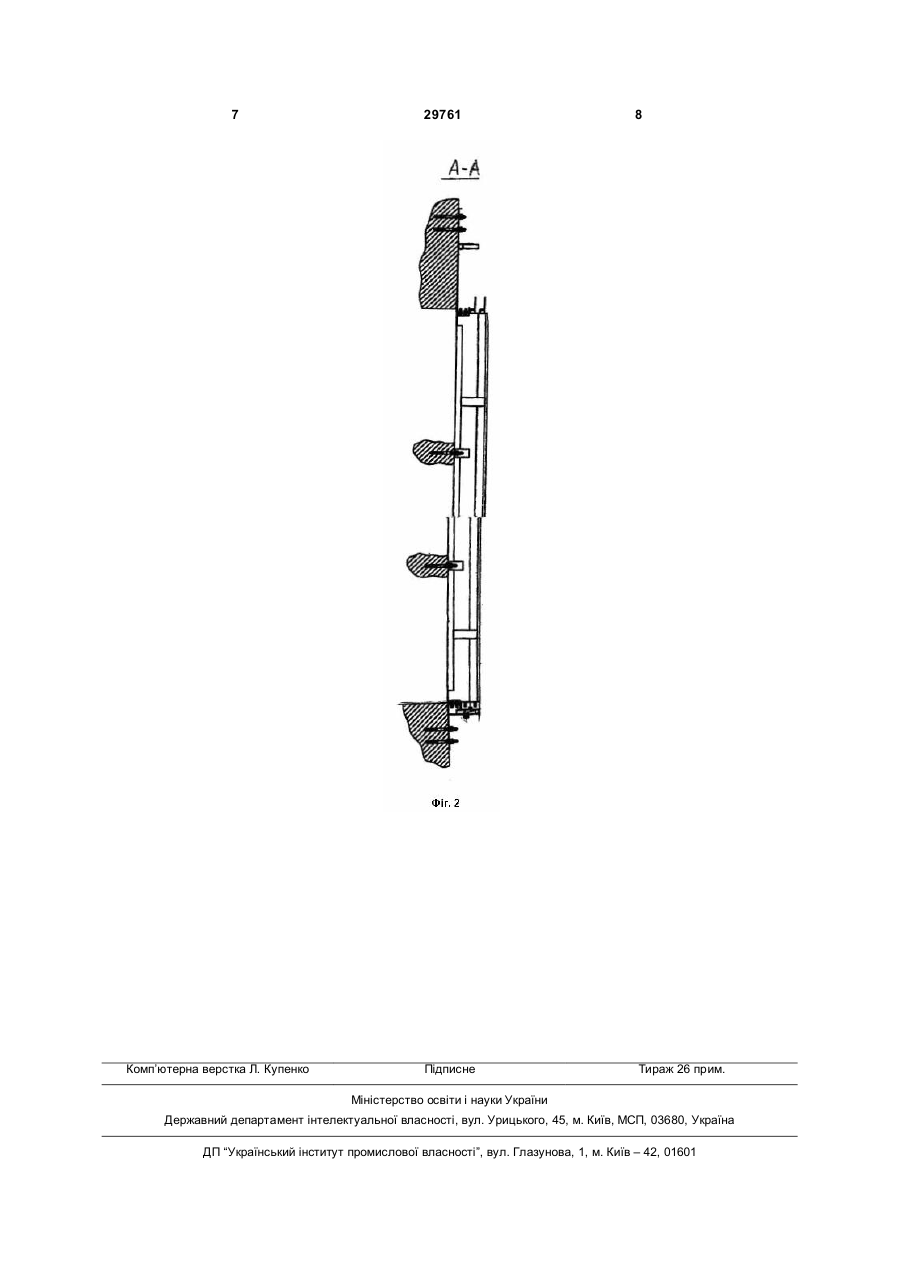

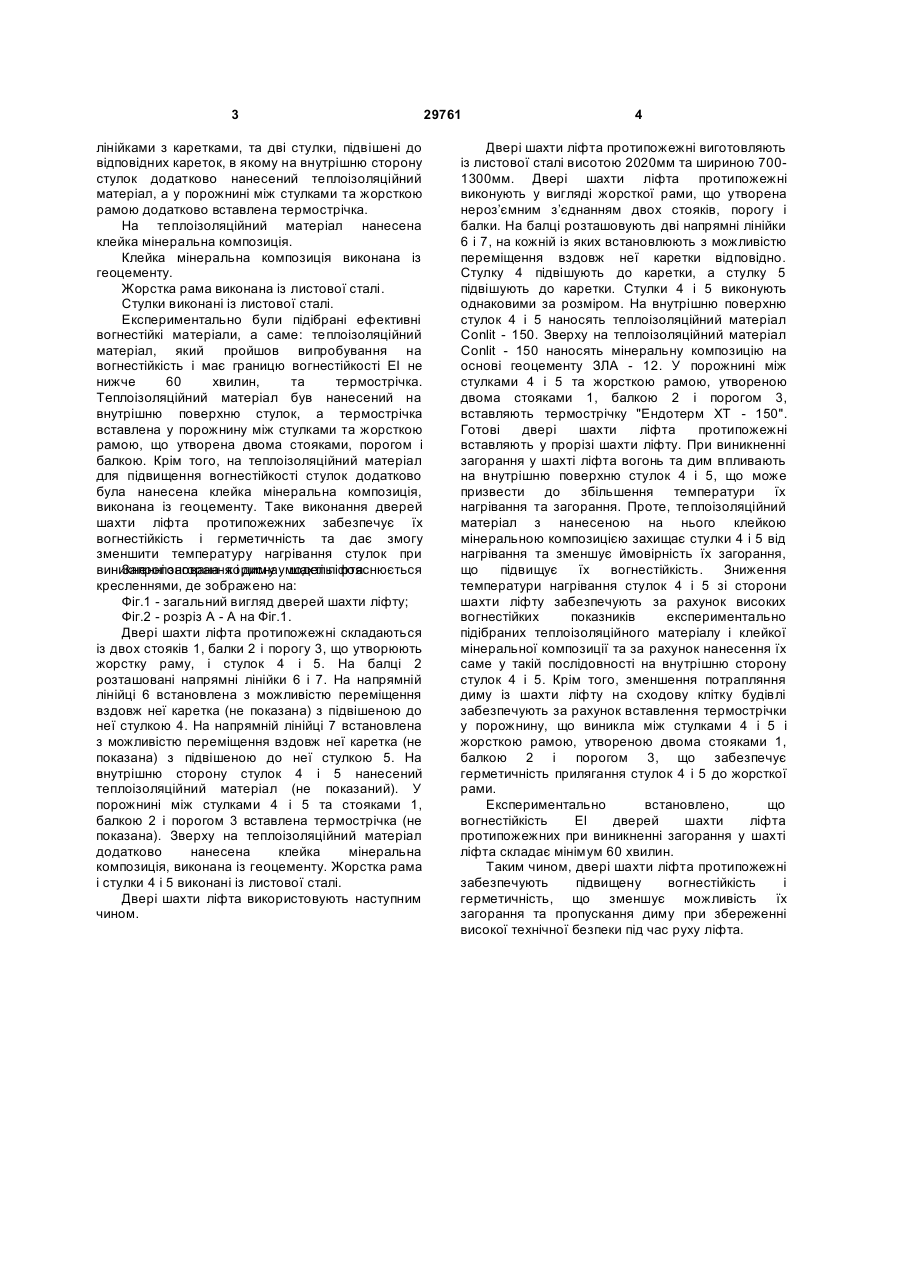

1. Двері шахти ліфта протипожежні, що містять жорстку раму, утворену двома стояками, порогом і балкою, з розташованими на ній двома напрямними лінійками з каретками, та дві стулки, підвішені до відповідних кареток, які 3 лінійками з каретками, та дві стулки, підвішені до відповідних кареток, в якому на внутрішню сторону стулок додатково нанесений теплоізоляційний матеріал, а у порожнині між стулками та жорсткою рамою додатково вставлена термострічка. На теплоізоляційний матеріал нанесена клейка мінеральна композиція. Клейка мінеральна композиція виконана із геоцементу. Жорстка рама виконана із листової сталі. Стулки виконані із листової сталі. Експериментально були підібрані ефективні вогнестійкі матеріали, а саме: теплоізоляційний матеріал, який пройшов випробування на вогнестійкість і має границю вогнестійкості ЕІ не нижче 60 хвилин, та термострічка. Теплоізоляційний матеріал був нанесений на внутрішню поверхню стулок, а термострічка вставлена у порожнину між стулками та жорсткою рамою, що утворена двома стояками, порогом і балкою. Крім того, на теплоізоляційний матеріал для підвищення вогнестійкості стулок додатково була нанесена клейка мінеральна композиція, виконана із геоцементу. Таке виконання дверей шахти ліфта протипожежних забезпечує їх вогнестійкість і герметичність та дає змогу зменшити температуру нагрівання стулок при виникненні загорання і диму умодель пояснюється Запропонована корисна шахті ліфта. кресленнями, де зображено на: Фіг.1 - загальний вигляд дверей шахти ліфту; Фіг.2 - розріз А - А на Фіг.1. Двері шахти ліфта протипожежні складаються із двох стояків 1, балки 2 і порогу 3, що утворюють жорстку раму, і стулок 4 і 5. На балці 2 розташовані напрямні лінійки 6 і 7. На напрямній лінійці 6 встановлена з можливістю переміщення вздовж неї каретка (не показана) з підвішеною до неї стулкою 4. На напрямній лінійці 7 встановлена з можливістю переміщення вздовж неї каретка (не показана) з підвішеною до неї стулкою 5. На внутрішню сторону стулок 4 і 5 нанесений теплоізоляційний матеріал (не показаний). У порожнині між стулками 4 і 5 та стояками 1, балкою 2 і порогом 3 вставлена термострічка (не показана). Зверху на теплоізоляційний матеріал додатково нанесена клейка мінеральна композиція, виконана із геоцементу. Жорстка рама і стулки 4 і 5 виконані із листової сталі. Двері шахти ліфта використовують наступним чином. 29761 4 Двері шахти ліфта протипожежні виготовляють із листової сталі висотою 2020мм та шириною 7001300мм. Двері шахти ліфта протипожежні виконують у вигляді жорсткої рами, що утворена нероз’ємним з’єднанням двох стояків, порогу і балки. На балці розташовують дві напрямні лінійки 6 і 7, на кожній із яких встановлюють з можливістю переміщення вздовж неї каретки відповідно. Стулку 4 підвішують до каретки, а стулку 5 підвішують до каретки. Стулки 4 і 5 виконують однаковими за розміром. На внутрішню поверхню стулок 4 і 5 наносять теплоізоляційний матеріал Conlit - 150. Зверху на теплоізоляційний матеріал Conlit - 150 наносять мінеральну композицію на основі геоцементу ЗЛА - 12. У порожнині між стулками 4 і 5 та жорсткою рамою, утвореною двома стояками 1, балкою 2 і порогом 3, вставляють термострічку "Ендотерм XT - 150". Готові двері шахти ліфта протипожежні вставляють у прорізі шахти ліфту. При виникненні загорання у шахті ліфта вогонь та дим впливають на внутрішню поверхню стулок 4 і 5, що може призвести до збільшення температури їх нагрівання та загорання. Проте, теплоізоляційний матеріал з нанесеною на нього клейкою мінеральною композицією захищає стулки 4 і 5 від нагрівання та зменшує ймовірність їх загорання, що підвищує їх вогнестійкість. Зниження температури нагрівання стулок 4 і 5 зі сторони шахти ліфту забезпечують за рахунок високих вогнестійких показників експериментально підібраних теплоізоляційного матеріалу і клейкої мінеральної композиції та за рахунок нанесення їх саме у такій послідовності на внутрішню сторону стулок 4 і 5. Крім того, зменшення потрапляння диму із шахти ліфту на сходову клітку будівлі забезпечують за рахунок вставлення термострічки у порожнину, що виникла між стулками 4 і 5 і жорсткою рамою, утвореною двома стояками 1, балкою 2 і порогом 3, що забезпечує герметичність прилягання стулок 4 і 5 до жорсткої рами. Експериментально встановлено, що вогнестійкість El дверей шахти ліфта протипожежних при виникненні загорання у шахті ліфта складає мінімум 60 хвилин. Таким чином, двері шахти ліфта протипожежні забезпечують підвищену вогнестійкість і герметичність, що зменшує можливість їх загорання та пропускання диму при збереженні високої технічної безпеки під час руху ліфта. 5 29761 6 7 Комп’ютерна верстка Л. Купенко 29761 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
