Сполука для обробки рулонних скловолокнистих матеріалів

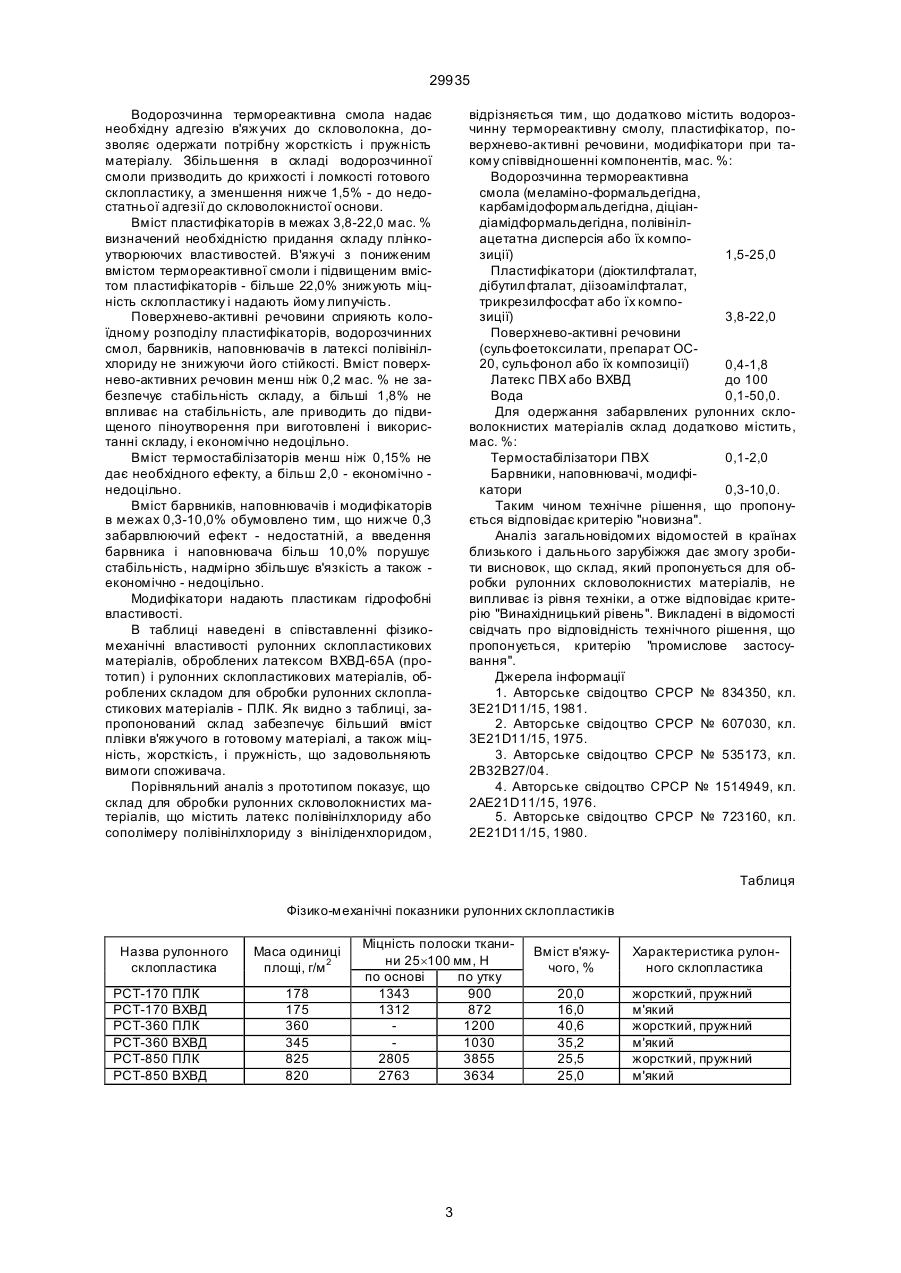

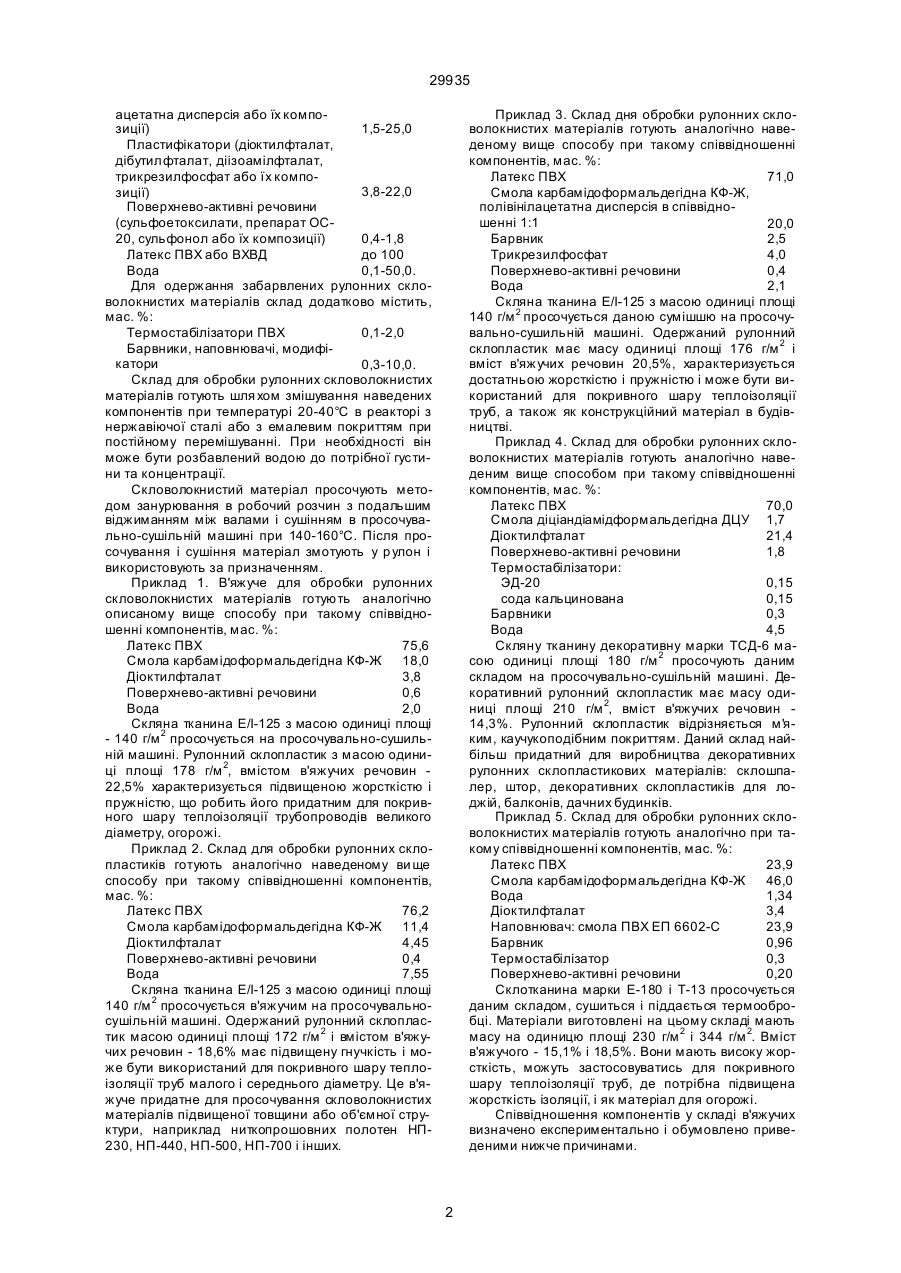

1. Сполука для обробки рулонних скловолокнистих матеріалів, що містить латекс полівінілхлориду або сополімеру полівінілхлориду з вініліденхлоридом, яка відрізняється тим, що додатково містить водорозчинну термореактивну смолу, пластифікатор, поверхнево-активні речовини, модифікатори при такому співвідношенні компонентів, мас. %: Водорозчинна термореактивна смола (меламіно-формальдегідна, 29935 ацетатна дисперсія або їх композиції) 1,5-25,0 Пластифікатори (діоктилфталат, дібутилфталат, діізоамілфталат, трикрезилфосфат або їх компо3,8-22,0 зиції) Поверхнево-активні речовини (сульфоетоксилати, препарат ОС20, сульфонол або їх композиції) 0,4-1,8 Латекс ПВХ або ВХВД до 100 Вода 0,1-50,0. Для одержання забарвлених рулонних скловолокнистих матеріалів склад додатково містить, мас. %: Термостабілізатори ПВХ 0,1-2,0 Барвники, наповнювачі, модифікатори 0,3-10,0. Склад для обробки рулонних скловолокнистих матеріалів готують шля хом змішування наведених компонентів при температурі 20-40°С в реакторі з нержавіючої сталі або з емалевим покриттям при постійному перемішуванні. При необхідності він може бути розбавлений водою до потрібної густини та концентрації. Скловолокнистий матеріал просочують методом занурювання в робочий розчин з подальшим віджиманням між валами і сушінням в просочувально-сушільній машині при 140-160°С. Після просочування і сушіння матеріал змотують у р улон і використовують за призначенням. Приклад 1. В'яжуче для обробки рулонних скловолокнистих матеріалів готують аналогічно описаному вище способу при такому співвідношенні компонентів, мас. %: Латекс ПВХ 75,6 Смола карбамідоформальдегідна КФ-Ж 18,0 Діоктилфталат 3,8 Поверхнево-активні речовини 0,6 Вода 2,0 Скляна тканина Е/І-125 з масою одиниці площі - 140 г/м 2 просочується на просочувально-сушильній машині. Рулонний склопластик з масою одиниці площі 178 г/м 2, вмістом в'яжучих речовин 22,5% характеризується підвищеною жорсткістю і пружністю, що робить його придатним для покривного шару теплоізоляції трубопроводів великого діаметру, огорожі. Приклад 2. Склад для обробки рулонних склопластиків готують аналогічно наведеному ви ще способу при такому співвідношенні компонентів, мас. %: Латекс ПВХ 76,2 Смола карбамідоформальдегідна КФ-Ж 11,4 Діоктилфталат 4,45 Поверхнево-активні речовини 0,4 Вода 7,55 Скляна тканина Е/І-125 з масою одиниці площі 140 г/м 2 просочується в'яжучим на просочувальносушільній машині. Одержаний рулонний склопластик масою одиниці площі 172 г/м 2 і вмістом в'яжучих речовин - 18,6% має підвищену гнучкість і може бути використаний для покривного шару теплоізоляції труб малого і середнього діаметру. Це в'яжуче придатне для просочування скловолокнистих матеріалів підвищеної товщини або об'ємної структури, наприклад ниткопрошовних полотен НП230, НП-440, НП-500, НП-700 і інших. Приклад 3. Склад дня обробки рулонних скловолокнистих матеріалів готують аналогічно наведеному вище способу при такому співвідношенні компонентів, мас. %: Латекс ПВХ 71,0 Смола карбамідоформальдегідна КФ-Ж, полівінілацетатна дисперсія в співвідношенні 1:1 20,0 Барвник 2,5 Трикрезилфосфат 4,0 Поверхнево-активні речовини 0,4 Вода 2,1 Скляна тканина Е/І-125 з масою одиниці площі 140 г/м 2 просочується даною сумішшю на просочувально-сушильній машині. Одержаний рулонний склопластик має масу одиниці площі 176 г/м 2 і вміст в'яжучих речовин 20,5%, характеризується достатньою жорсткістю і пружністю і може бути використаний для покривного шару теплоізоляції труб, а також як конструкційний матеріал в будівництві. Приклад 4. Склад для обробки рулонних скловолокнистих матеріалів готують аналогічно наведеним вище способом при такому співвідношенні компонентів, мас. %: Латекс ПВХ 70,0 Смола діціандіамідформальдегідна ДЦУ 1,7 Діоктилфталат 21,4 Поверхнево-активні речовини 1,8 Термостабілізатори: ЭД-20 0,15 сода кальцинована 0,15 Барвники 0,3 Вода 4,5 Скляну тканину декоративну марки ТСД-6 ма2 сою одиниці площі 180 г/м просочують даним складом на просочувально-сушільній машині. Декоративний рулонний склопластик має масу одиниці площі 210 г/м 2, вміст в'яжучих речовин 14,3%. Рулонний склопластик відрізняється м'я ким, каучукоподібним покриттям. Даний склад найбільш придатний для виробництва декоративних рулонних склопластикових матеріалів: склошпалер, штор, декоративних склопластиків для лоджій, балконів, дачних будинків. Приклад 5. Склад для обробки рулонних скловолокнистих матеріалів готують аналогічно при такому співвідношенні компонентів, мас. %: Латекс ПВХ 23,9 Смола карбамідоформальдегідна КФ-Ж 46,0 Вода 1,34 Діоктилфталат 3,4 Наповнювач: смола ПВХ ЕП 6602-С 23,9 Барвник 0,96 Термостабілізатор 0,3 Поверхнево-активні речовини 0,20 Склотканина марки Е-180 і Т-13 просочується даним складом, сушиться і піддається термообробці. Матеріали виготовлені на цьому складі мають масу на одиницю площі 230 г/м 2 і 344 г/м 2. Вміст в'яжучого - 15,1% і 18,5%. Вони мають високу жорсткість, можуть застосовуватись для покривного шару теплоізоляції труб, де потрібна підвищена жорсткість ізоляції, і як матеріал для огорожі. Співвідношення компонентів у складі в'яжучих визначено експериментально і обумовлено приведеними нижче причинами. 2 29935 Водорозчинна термореактивна смола надає необхідну адгезію в'яжучих до скловолокна, дозволяє одержати потрібну жорсткість і пружність матеріалу. Збільшення в складі водорозчинної смоли призводить до крихкості і ломкості готового склопластику, а зменшення нижче 1,5% - до недостатньої адгезії до скловолокнистої основи. Вміст пластифікаторів в межах 3,8-22,0 мас. % визначений необхідністю придання складу плінкоутворюючих властивостей. В'яжучі з пониженим вмістом термореактивної смоли і підвищеним вмістом пластифікаторів - більше 22,0% знижують міцність склопластику і надають йому липучість. Поверхнево-активні речовини сприяють колоїдному розподілу пластифікаторів, водорозчинних смол, барвників, наповнювачів в латексі полівінілхлориду не знижуючи його стійкості. Вміст поверхнево-активних речовин менш ніж 0,2 мас. % не забезпечує стабільність складу, а більші 1,8% не впливає на стабільність, але приводить до підвищеного піноутворення при виготовлені і використанні складу, і економічно недоцільно. Вміст термостабілізаторів менш ніж 0,15% не дає необхідного ефекту, а більш 2,0 - економічно недоцільно. Вміст барвників, наповнювачів і модифікаторів в межах 0,3-10,0% обумовлено тим, що нижче 0,3 забарвлюючий ефект - недостатній, а введення барвника і наповнювача більш 10,0% порушує стабільність, надмірно збільшує в'язкість а також економічно - недоцільно. Модифікатори надають пластикам гідрофобні властивості. В таблиці наведені в співставленні фізикомеханічні властивості рулонних склопластикових матеріалів, оброблених латексом ВХВД-65А (прототип) і рулонних склопластикових матеріалів, оброблених складом для обробки рулонних склопластикових матеріалів - ПЛК. Як видно з таблиці, запропонований склад забезпечує більший вміст плівки в'яжучого в готовому матеріалі, а також міцність, жорсткість, і пружність, що задовольняють вимоги споживача. Порівняльний аналіз з прототипом показує, що склад для обробки рулонних скловолокнистих матеріалів, що містить латекс полівінілхлориду або сополімеру полівінілхлориду з вініліденхлоридом, відрізняється тим, що додатково містить водорозчинну термореактивну смолу, пластифікатор, поверхнево-активні речовини, модифікатори при такому співвідношенні компонентів, мас. %: Водорозчинна термореактивна смола (меламіно-формальдегідна, карбамідоформальдегідна, діціандіамідформальдегідна, полівінілацетатна дисперсія або їх композиції) 1,5-25,0 Пластифікатори (діоктилфталат, дібутилфталат, діізоамілфталат, трикрезилфосфат або їх композиції) 3,8-22,0 Поверхнево-активні речовини (сульфоетоксилати, препарат ОС20, сульфонол або їх композиції) 0,4-1,8 Латекс ПВХ або ВХВД до 100 Вода 0,1-50,0. Для одержання забарвлених рулонних скловолокнистих матеріалів склад додатково містить, мас. %: Термостабілізатори ПВХ 0,1-2,0 Барвники, наповнювачі, модифікатори 0,3-10,0. Таким чином технічне рішення, що пропонується відповідає критерію "новизна". Аналіз загальновідомих відомостей в країнах близького і дальнього зарубіжжя дає змогу зробити висновок, що склад, який пропонується для обробки рулонних скловолокнистих матеріалів, не випливає із рівня техніки, а отже відповідає критерію "Винахідницький рівень". Викладені в відомості свідчать про відповідність технічного рішення, що пропонується, критерію "промислове застосування". Джерела інформації 1. Авторське свідоцтво СРСР № 834350, кл. 3Е21D11/15, 1981. 2. Авторське свідоцтво СРСР № 607030, кл. 3Е21D11/15, 1975. 3. Авторське свідоцтво СРСР № 535173, кл. 2В32B27/04. 4. Авторське свідоцтво СРСР № 1514949, кл. 2АЕ21D11/15, 1976. 5. Авторське свідоцтво СРСР № 723160, кл. 2Е21D11/15, 1980. Таблиця Фізико-механічні показники рулонних склопластиків Назва рулонного склопластика РСТ-170 ПЛК РСТ-170 ВХВД РСТ-360 ПЛК РСТ-360 ВХВД РСТ-850 ПЛК РСТ-850 ВХВД Маса одиниці площі, г/м 2 178 175 360 345 825 820 Міцність полоски тканини 25´100 мм, Н по основі по утку 1343 900 1312 872 1200 1030 2805 3855 2763 3634 3 Вміст в'яжучого, % 20,0 16,0 40,6 35,2 25,5 25,0 Характеристика рулонного склопластика жорсткий, пружний м'який жорсткий,пружний м'який жорсткий, пружний м'який 29935 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
