Картоплесаджалка

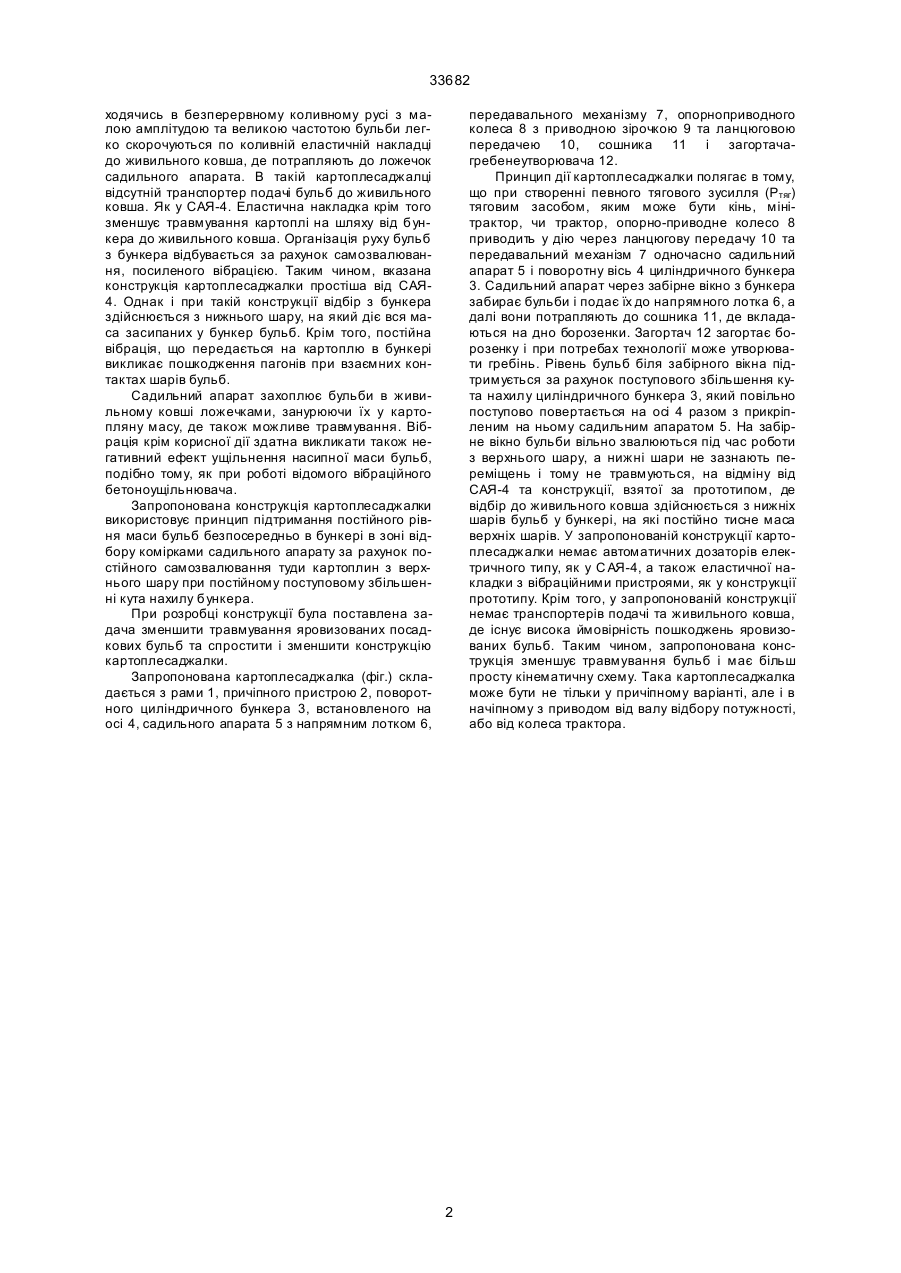

Картоплесаджалка, що містить раму, бункер, садильний апарат, напрямний лоток, сошник та загортач, яка відрізняється тим, що бункер виконаний циліндричної або подібної до нього форми з можливістю повороту навколо горизонтальної осі, закріпленої на його боковій поверхні, а садильний апарат розташовано у приймальному вікні, виконаному на боковій поверхні бункера. (19) (21) 99031629 (22) 23.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Трегуб Микола Іларіонович (73) Трегуб Микола Іларіонович 33682 ходячись в безперервному коливному русі з малою амплітудою та великою частотою бульби легко скорочуються по коливній еластичній накладці до живильного ковша, де потрапляють до ложечок садильного апарата. В такій картоплесаджалці відсутній транспортер подачі бульб до живильного ковша. Як у САЯ-4. Еластична накладка крім того зменшує травмування картоплі на шляху від бункера до живильного ковша. Організація руху бульб з бункера відбувається за рахунок самозвалювання, посиленого вібрацією. Таким чином, вказана конструкція картоплесаджалки простіша від САЯ4. Однак і при такій конструкції відбір з бункера здійснюється з нижнього шару, на який діє вся маса засипаних у бункер бульб. Крім того, постійна вібрація, що передається на картоплю в бункері викликає пошкодження пагонів при взаємних контактах шарів бульб. Садильний апарат захоплює бульби в живильному ковші ложечками, занурюючи їх у картопляну масу, де також можливе травмування. Вібрація крім корисної дії здатна викликати також негативний ефект ущільнення насипної маси бульб, подібно тому, як при роботі відомого вібраційного бетоноущільнювача. Запропонована конструкція картоплесаджалки використовує принцип підтримання постійного рівня маси бульб безпосередньо в бункері в зоні відбору комірками садильного апарату за рахунок постійного самозвалювання туди картоплин з верхнього шару при постійному поступовому збільшенні кута нахилу бункера. При розробці конструкції була поставлена задача зменшити травмування яровизованих посадкових бульб та спростити і зменшити конструкцію картоплесаджалки. Запропонована картоплесаджалка (фіг.) складається з рами 1, причіпного пристрою 2, поворотного циліндричного бункера 3, встановленого на осі 4, садильного апарата 5 з напрямним лотком 6, передавального механізму 7, опорноприводного колеса 8 з приводною зірочкою 9 та ланцюговою передачею 10, сошника 11 і загортачагребенеутворювача 12. Принцип дії картоплесаджалки полягає в тому, що при створенні певного тягового зусилля (Ртяг) тяговим засобом, яким може бути кінь, мінітрактор, чи трактор, опорно-приводне колесо 8 приводить у дію через ланцюгову передачу 10 та передавальний механізм 7 одночасно садильний апарат 5 і поворотну вісь 4 циліндричного бункера 3. Садильний апарат через забірне вікно з бункера забирає бульби і подає їх до напрямного лотка 6, а далі вони потрапляють до сошника 11, де вкладаються на дно борозенки. Загортач 12 загортає борозенку і при потребах технології може утворювати гребінь. Рівень бульб біля забірного вікна підтримується за рахунок поступового збільшення кута нахилу циліндричного бункера 3, який повільно поступово повертається на осі 4 разом з прикріпленим на ньому садильним апаратом 5. На забірне вікно бульби вільно звалюються під час роботи з верхнього шару, а нижні шари не зазнають переміщень і тому не травмуються, на відміну від САЯ-4 та конструкції, взятої за прототипом, де відбір до живильного ковша здійснюється з нижніх шарів бульб у бункері, на які постійно тисне маса верхніх шарів. У запропонованій конструкції картоплесаджалки немає автоматичних дозаторів електричного типу, як у С АЯ-4, а також еластичної накладки з вібраційними пристроями, як у конструкції прототипу. Крім того, у запропонованій конструкції немає транспортерів подачі та живильного ковша, де існує висока ймовірність пошкоджень яровизованих бульб. Таким чином, запропонована конструкція зменшує травмування бульб і має більш просту кінематичну схему. Така картоплесаджалка може бути не тільки у причіпному варіанті, але і в начіпному з приводом від валу відбору потужності, або від колеса трактора. 2 33682 3 33682 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
