Установка для утилізації теплоти та очистки парогазових викидів виробництв

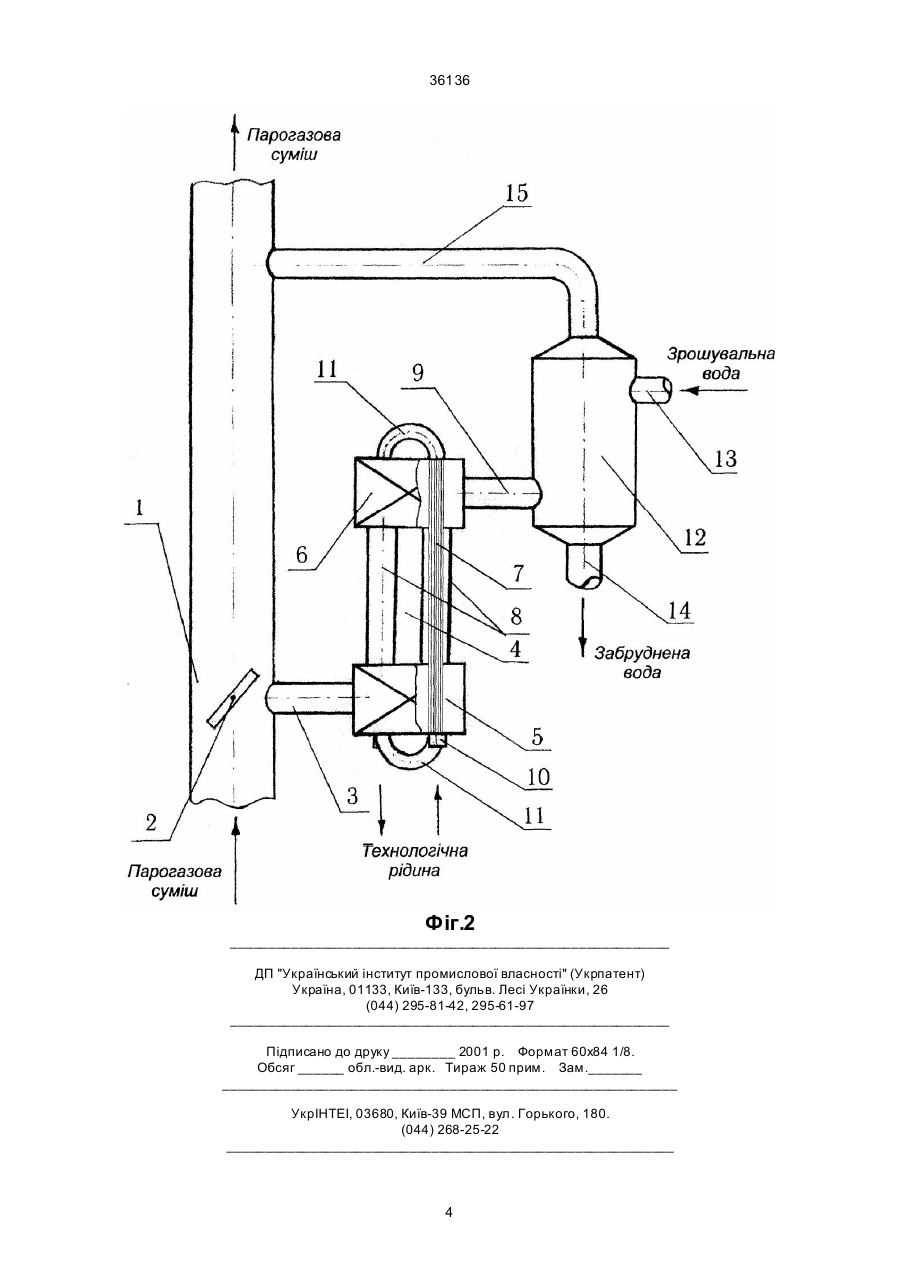

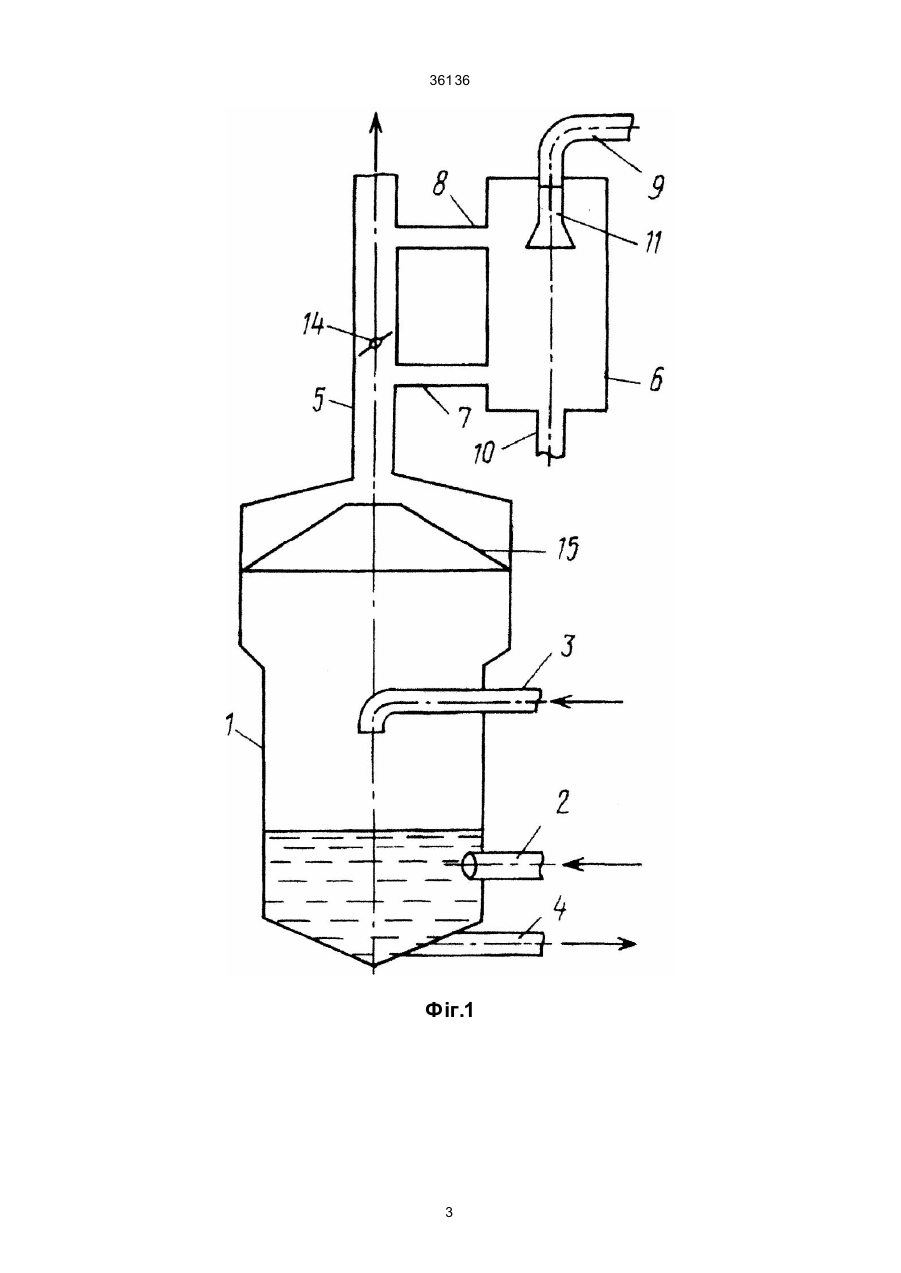

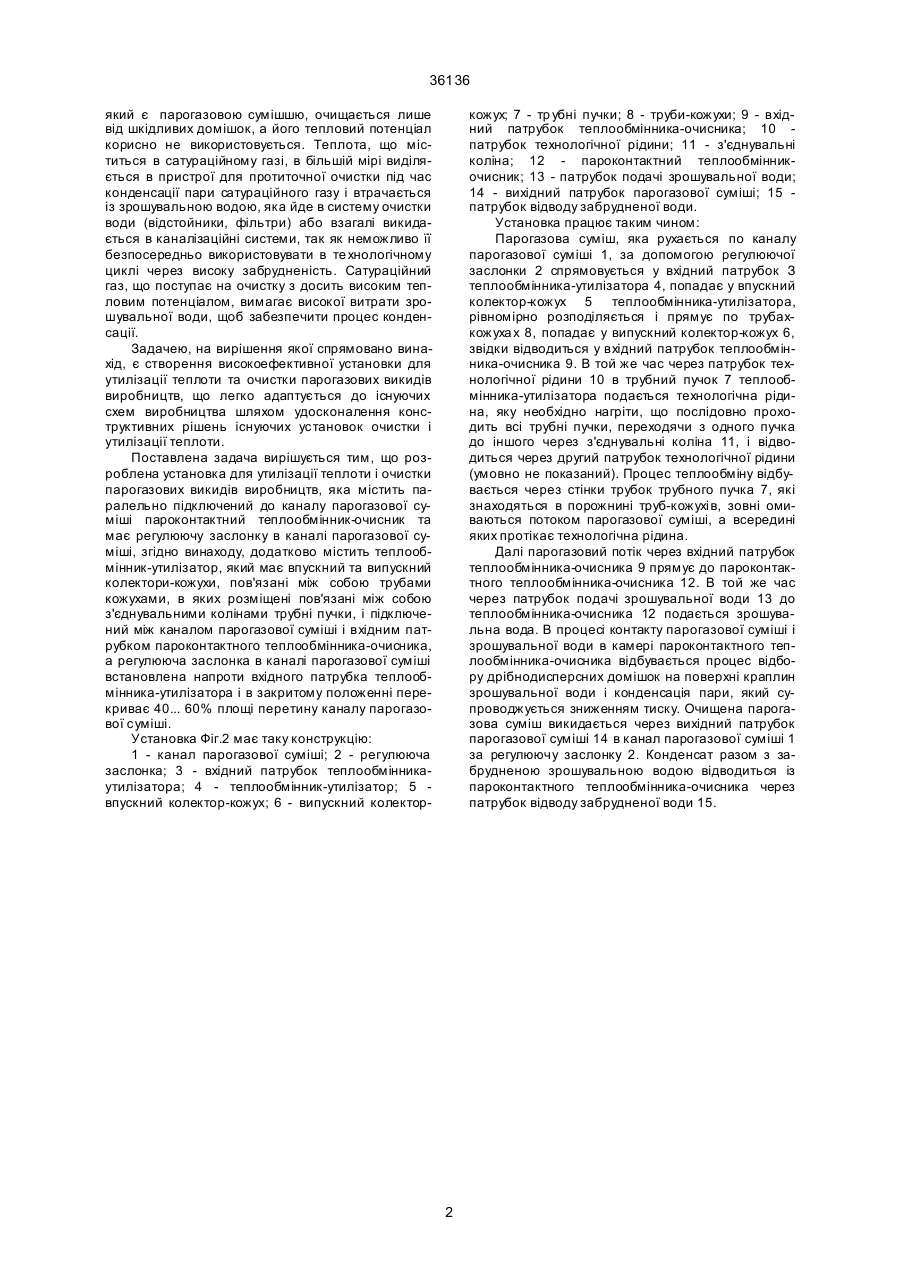

Установка для утилізації теплоти і очистки парогазових викидів виробництв, яка містить паралельно підключений до каналу парогазової суміші пароконтактний теплообмінник - очисник та 36136 який є парогазовою сумішшю, очищається лише від шкідливих домішок, а його тепловий потенціал корисно не використовується. Теплота, що міститься в сатураційному газі, в більшій мірі виділяється в пристрої для протиточної очистки під час конденсації пари сатураційного газу і втрачається із зрошувальною водою, яка йде в систему очистки води (відстойники, фільтри) або взагалі викидається в каналізаційні системи, так як неможливо її безпосередньо використовувати в те хнологічному циклі через високу забрудненість. Сатураційний газ, що поступає на очистку з досить високим тепловим потенціалом, вимагає високої витрати зрошувальної води, щоб забезпечити процес конденсації. Задачею, на вирішення якої спрямовано винахід, є створення високоефективної установки для утилізації теплоти та очистки парогазових викидів виробництв, що легко адаптується до існуючих схем виробництва шляхом удосконалення конструктивних рішень існуючих установок очистки і утилізації теплоти. Поставлена задача вирішується тим, що розроблена установка для утилізації теплоти і очистки парогазових викидів виробництв, яка містить паралельно підключений до каналу парогазової суміші пароконтактний теплообмінник-очисник та має регулюючу заслонку в каналі парогазової суміші, згідно винаходу, додатково містить теплообмінник-утилізатор, який має впускний та випускний колектори-кожухи, пов'язані між собою трубами кожухами, в яких розміщені пов'язані між собою з'єднувальними колінами трубні пучки, і підключений між каналом парогазової суміші і вхідним патрубком пароконтактного теплообмінника-очисника, а регулююча заслонка в каналі парогазової суміші встановлена напроти вхідного патрубка теплообмінника-утилізатора і в закритому положенні перекриває 40... 60% площі перетину каналу парогазової суміші. Установка Фіг.2 має таку конструкцію: 1 - канал парогазової суміші; 2 - регулююча заслонка; 3 - вхідний патрубок теплообмінникаутилізатора; 4 - теплообмінник-утилізатор; 5 впускний колектор-кожух; 6 - випускний колектор кожух; 7 - тр убні пучки; 8 - труби-кожухи; 9 - вхідний патрубок теплообмінника-очисника; 10 патрубок технологічної рідини; 11 - з'єднувальні коліна; 12 - пароконтактний теплообмінникочисник; 13 - патрубок подачі зрошувальної води; 14 - вихідний патрубок парогазової суміші; 15 патрубок відводу забрудненої води. Установка працює таким чином: Парогазова суміш, яка рухається по каналу парогазової суміші 1, за допомогою регулюючої заслонки 2 спрямовується у вхідний патрубок З теплообмінника-утилізатора 4, попадає у впускний колектор-кожух 5 теплообмінника-утилізатора, рівномірно розподіляється і прямує по трубахкожуха х 8, попадає у випускний колектор-кожух 6, звідки відводиться у вхідний патрубок теплообмінника-очисника 9. В той же час через патрубок технологічної рідини 10 в трубний пучок 7 теплообмінника-утилізатора подається технологічна рідина, яку необхідно нагріти, що послідовно проходить всі трубні пучки, переходячи з одного пучка до іншого через з'єднувальні коліна 11, і відводиться через другий патрубок технологічної рідини (умовно не показаний). Процес теплообміну відбувається через стінки трубок трубного пучка 7, які знаходяться в порожнині труб-кожухі в, зовні омиваються потоком парогазової суміші, а всередині яких протікає технологічна рідина. Далі парогазовий потік через вхідний патрубок теплообмінника-очисника 9 прямує до пароконтактного теплообмінника-очисника 12. В той же час через патрубок подачі зрошувальної води 13 до теплообмінника-очисника 12 подається зрошувальна вода. В процесі контакту парогазової суміші і зрошувальної води в камері пароконтактного теплообмінника-очисника відбувається процес відбору дрібнодисперсних домішок на поверхні краплин зрошувальної води і конденсація пари, який супроводжується зниженням тиску. Очищена парогазова суміш викидається через вихідний патрубок парогазової суміші 14 в канал парогазової суміші 1 за регулюючу заслонку 2. Конденсат разом з забрудненою зрошувальною водою відводиться із пароконтактного теплообмінника-очисника через патрубок відводу забрудненої води 15. 2 36136 Фіг.1 3 36136 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
