Інформаційно-рекламний засіб

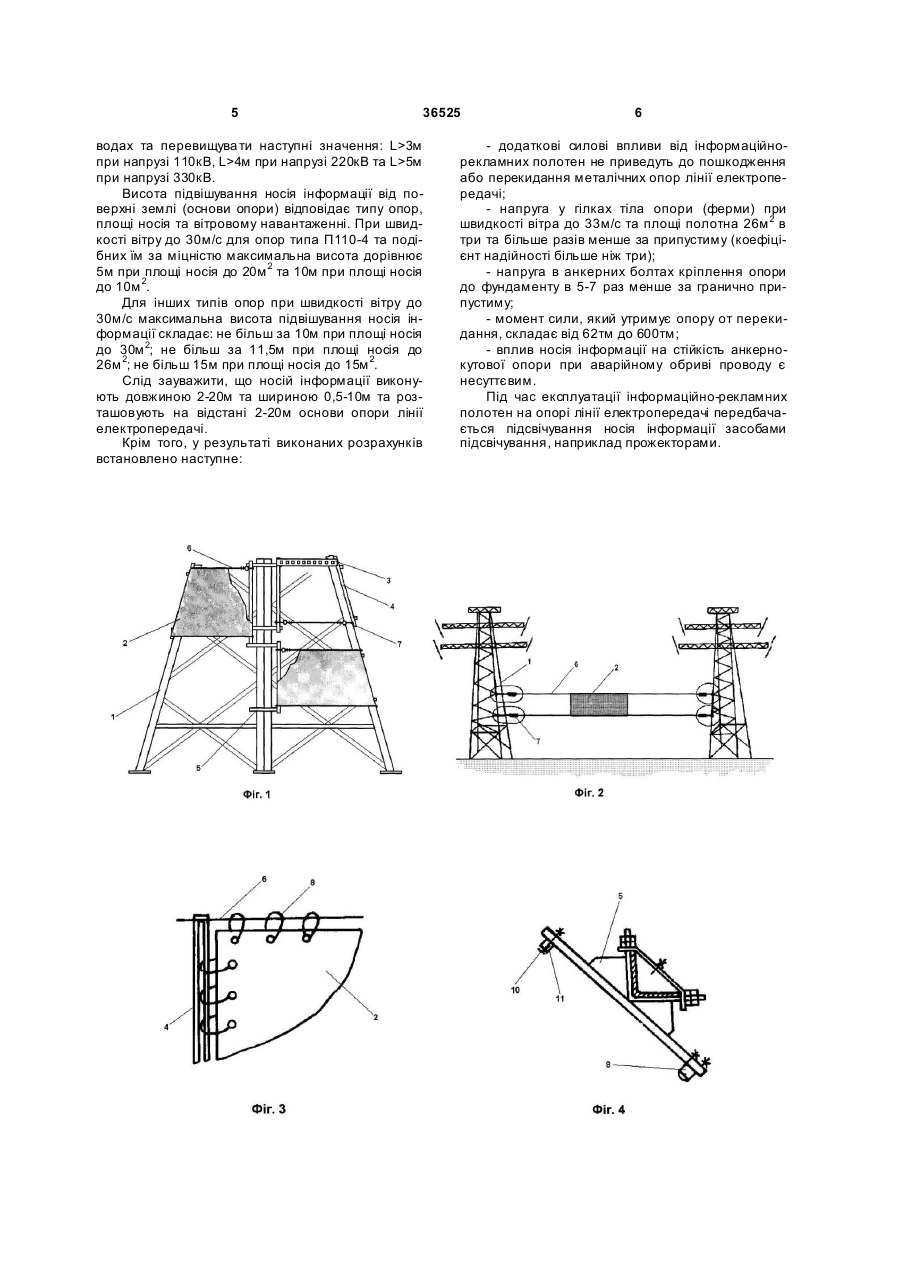

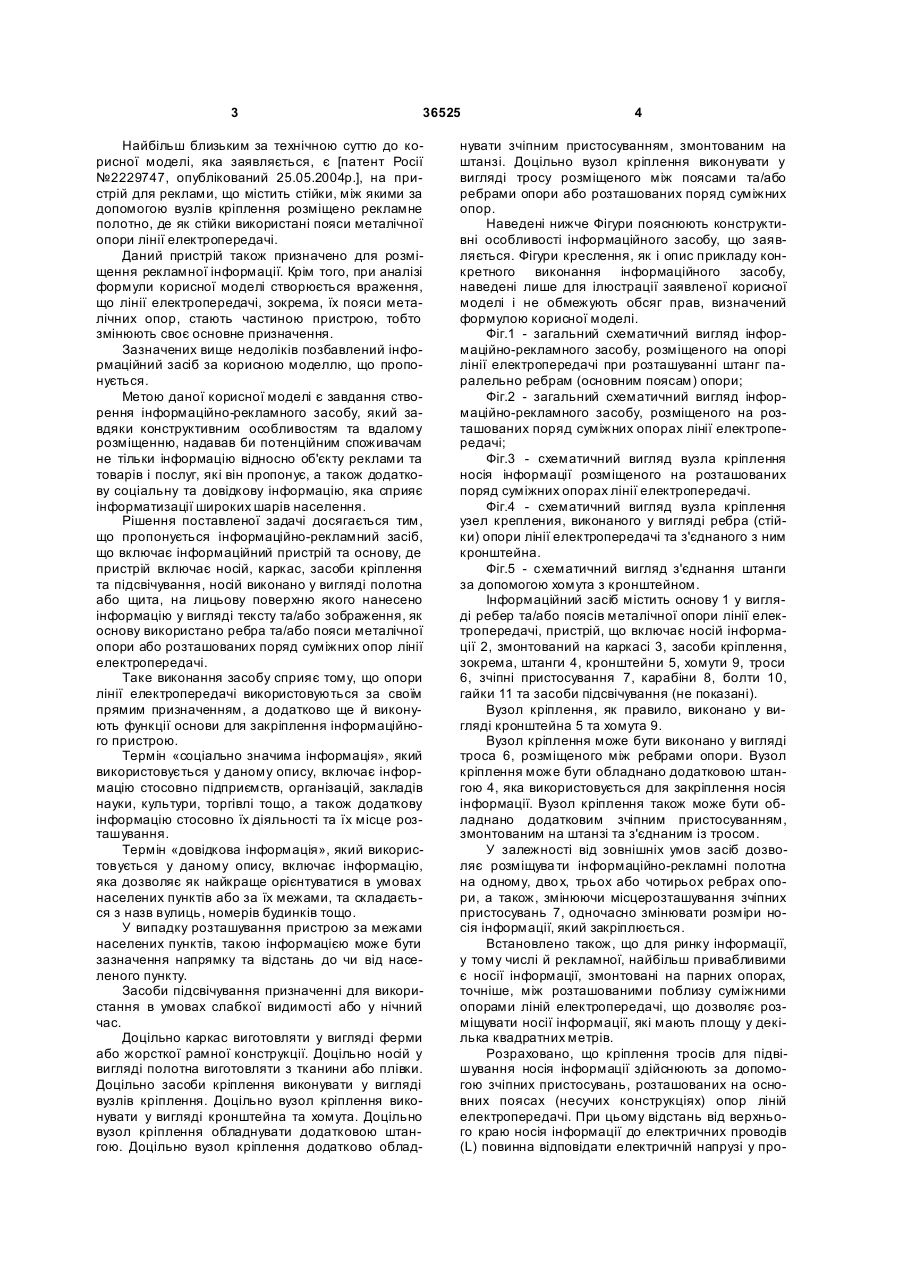

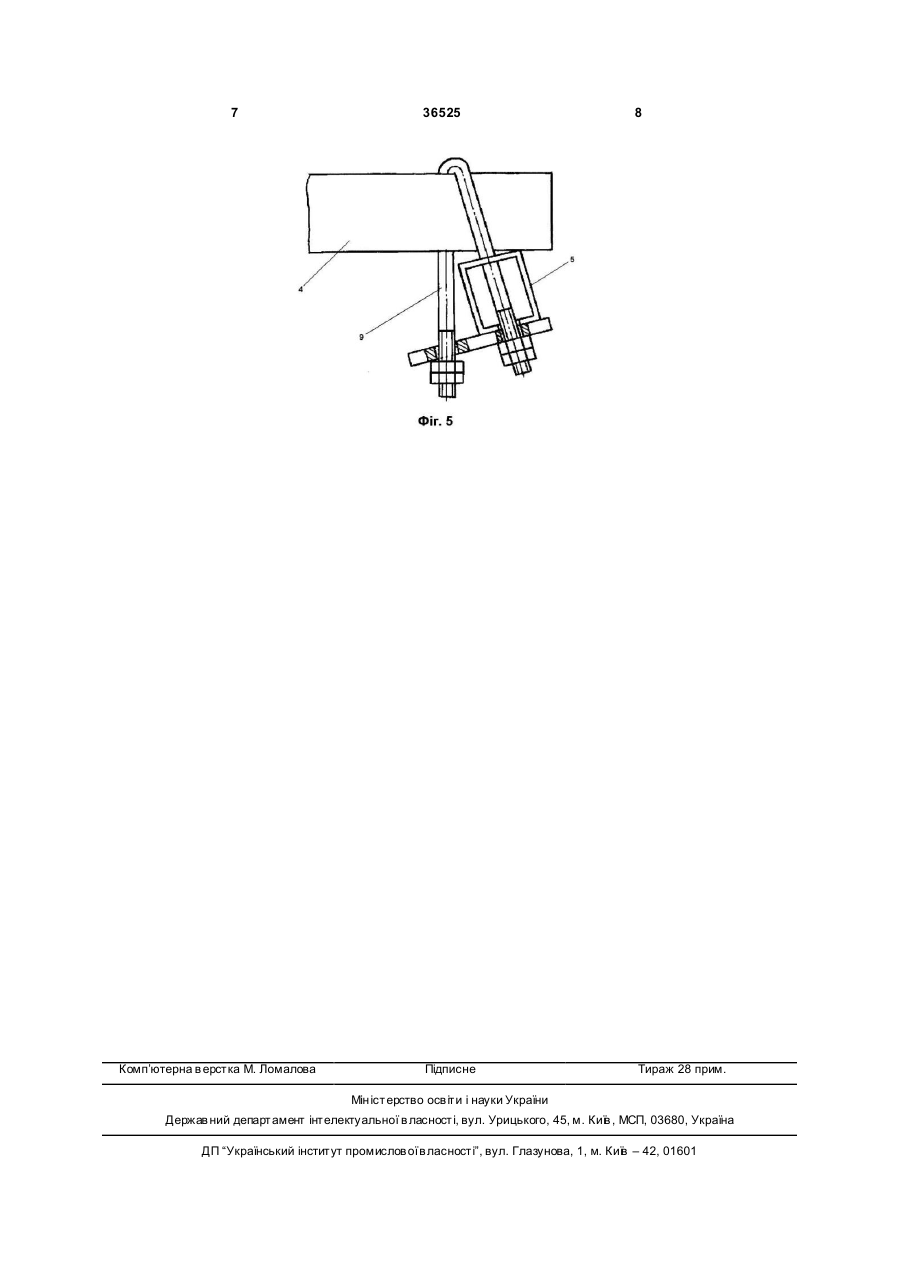

1. Інформаційно-рекламний засіб, що включає інформаційний пристрій та основу, який відрізняється тим, що пристрій включає носій, каркас, засоби кріплення та підсвічування, носій виконаний у вигляді полотна або щита, на лицьову поверхню якого нанесено інформацію у вигляді тексту та/або зображення, як основу використано ребра та/або пояси металічної опори, або розташованих поряд суміжних опор лінії електропередачі. 2. Засіб за п. 1, який відрізняється тим, що каркас виготовлений у ви гляді ферми або жорсткої рамної конструкції. 3 36525 Найбільш близьким за технічною суттю до корисної моделі, яка заявляється, є [патент Росії №2229747, опублікований 25.05.2004р.], на пристрій для реклами, що містить стійки, між якими за допомогою вузлів кріплення розміщено рекламне полотно, де як стійки використані пояси металічної опори лінії електропередачі. Даний пристрій також призначено для розміщення рекламної інформації. Крім того, при аналізі формули корисної моделі створюється враження, що лінії електропередачі, зокрема, їх пояси металічних опор, стають частиною пристрою, тобто змінюють своє основне призначення. Зазначених вище недоліків позбавлений інформаційний засіб за корисною моделлю, що пропонується. Метою даної корисної моделі є завдання створення інформаційно-рекламного засобу, який завдяки конструктивним особливостям та вдалому розміщенню, надавав би потенційним споживачам не тільки інформацію відносно об'єкту реклами та товарів і послуг, які він пропонує, а також додаткову соціальну та довідкову інформацію, яка сприяє інформатизації широких шарів населення. Рішення поставленої задачі досягається тим, що пропонується інформаційно-рекламний засіб, що включає інформаційний пристрій та основу, де пристрій включає носій, каркас, засоби кріплення та підсвічування, носій виконано у вигляді полотна або щита, на лицьову поверхню якого нанесено інформацію у вигляді тексту та/або зображення, як основу використано ребра та/або пояси металічної опори або розташованих поряд суміжних опор лінії електропередачі. Таке виконання засобу сприяє тому, що опори лінії електропередачі використовуються за своїм прямим призначенням, а додатково ще й виконують функції основи для закріплення інформаційного пристрою. Термін «соціально значима інформація», який використовується у даному опису, включає інформацію стосовно підприємств, організацій, закладів науки, культури, торгівлі тощо, а також додаткову інформацію стосовно їх діяльності та їх місце розташування. Термін «довідкова інформація», який використовується у даному опису, включає інформацію, яка дозволяє як найкраще орієнтуватися в умовах населених пунктів або за їх межами, та складається з назв вулиць, номерів будинків тощо. У випадку розташування пристрою за межами населених пунктів, такою інформацією може бути зазначення напрямку та відстань до чи від населеного пункту. Засоби підсвічування призначенні для використання в умовах слабкої видимості або у нічний час. Доцільно каркас виготовляти у вигляді ферми або жорсткої рамної конструкції. Доцільно носій у вигляді полотна виготовляти з тканини або плівки. Доцільно засоби кріплення виконувати у вигляді вузлів кріплення. Доцільно вузол кріплення виконувати у вигляді кронштейна та хомута. Доцільно вузол кріплення обладнувати додатковою штангою. Доцільно вузол кріплення додатково облад 4 нувати зчіпним пристосуванням, змонтованим на штанзі. Доцільно вузол кріплення виконувати у вигляді тросу розміщеного між поясами та/або ребрами опори або розташованих поряд суміжних опор. Наведені нижче Фігури пояснюють конструктивні особливості інформаційного засобу, що заявляється. Фігури креслення, як і опис прикладу конкретного виконання інформаційного засобу, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі. Фіг.1 - загальний схематичний вигляд інформаційно-рекламного засобу, розміщеного на опорі лінії електропередачі при розташуванні штанг паралельно ребрам (основним поясам) опори; Фіг.2 - загальний схематичний вигляд інформаційно-рекламного засобу, розміщеного на розташованих поряд суміжних опорах лінії електропередачі; Фіг.3 - схематичний вигляд вузла кріплення носія інформації розміщеного на розташованих поряд суміжних опорах лінії електропередачі. Фіг.4 - схематичний вигляд вузла кріплення узел крепления, виконаного у вигляді ребра (стійки) опори лінії електропередачі та з'єднаного з ним кронштейна. Фіг.5 - схематичний вигляд з'єднання штанги за допомогою хомута з кронштейном. Інформаційний засіб містить основу 1 у вигляді ребер та/або поясів металічної опори лінії електропередачі, пристрій, що включає носій інформації 2, змонтований на каркасі 3, засоби кріплення, зокрема, штанги 4, кронштейни 5, хомути 9, троси 6, зчіпні пристосування 7, карабіни 8, болти 10, гайки 11 та засоби підсвічування (не показані). Вузол кріплення, як правило, виконано у вигляді кронштейна 5 та хомута 9. Вузол кріплення може бути виконано у вигляді троса 6, розміщеного між ребрами опори. Вузол кріплення може бути обладнано додатковою штангою 4, яка використовується для закріплення носія інформації. Вузол кріплення також може бути обладнано додатковим зчіпним пристосуванням, змонтованим на штанзі та з'єднаним із тросом. У залежності від зовнішніх умов засіб дозволяє розміщува ти інформаційно-рекламні полотна на одному, дво х, трьох або чотирьох ребрах опори, а також, змінюючи місцерозташування зчіпних пристосувань 7, одночасно змінювати розміри носія інформації, який закріплюється. Встановлено також, що для ринку інформації, у тому числі й рекламної, найбільш привабливими є носії інформації, змонтовані на парних опорах, точніше, між розташованими поблизу суміжними опорами ліній електропередачі, що дозволяє розміщувати носії інформації, які мають площу у декілька квадратних метрів. Розраховано, що кріплення тросів для підвішування носія інформації здійснюють за допомогою зчіпних пристосувань, розташованих на основних поясах (несучих конструкціях) опор ліній електропередачі. При цьому відстань від верхнього краю носія інформації до електричних проводів (L) повинна відповідати електричній напрузі у про 5 36525 водах та перевищува ти наступні значення: L>3м при напрузі 110кВ, L>4м при напрузі 220кВ та L>5м при напрузі 330кВ. Висота підвішування носія інформації від поверхні землі (основи опори) відповідає типу опор, площі носія та вітровому навантаженні. При швидкості вітру до 30м/с для опор типа П110-4 та подібних їм за міцністю максимальна висота дорівнює 5м при площі носія до 20м 2 та 10м при площі носія до 10м 2. Для інших типів опор при швидкості вітру до 30м/с максимальна висота підвішування носія інформації складає: не більш за 10м при площі носія до 30м 2; не більш за 11,5м при площі носія до 26м 2; не більш 15м при площі носія до 15м 2. Слід зауважити, що носій інформації виконують довжиною 2-20м та шириною 0,5-10м та розташовують на відстані 2-20м основи опори лінії електропередачі. Крім того, у результаті виконаних розрахунків встановлено наступне: 6 - додаткові силові впливи від інформаційнорекламних полотен не приведуть до пошкодження або перекидання металічних опор лінії електропередачі; - напруга у гілках тіла опори (ферми) при швидкості вітра до 33м/с та площі полотна 26м 2 в три та більше разів менше за припустиму (коефіцієнт надійності більше ніж три); - напруга в анкерних болтах кріплення опори до фундаменту в 5-7 раз менше за гранично припустиму; - момент сили, який утримує опору от перекидання, складає від 62тм до 600тм; - вплив носія інформації на стійкість анкернокутової опори при аварійному обриві проводу є несуттєвим. Під час експлуатації інформаційно-рекламних полотен на опорі лінії електропередачі передбачається підсвічування носія інформації засобами підсвічування, наприклад прожекторами. 7 Комп’ютерна в ерстка М. Ломалова 36525 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
