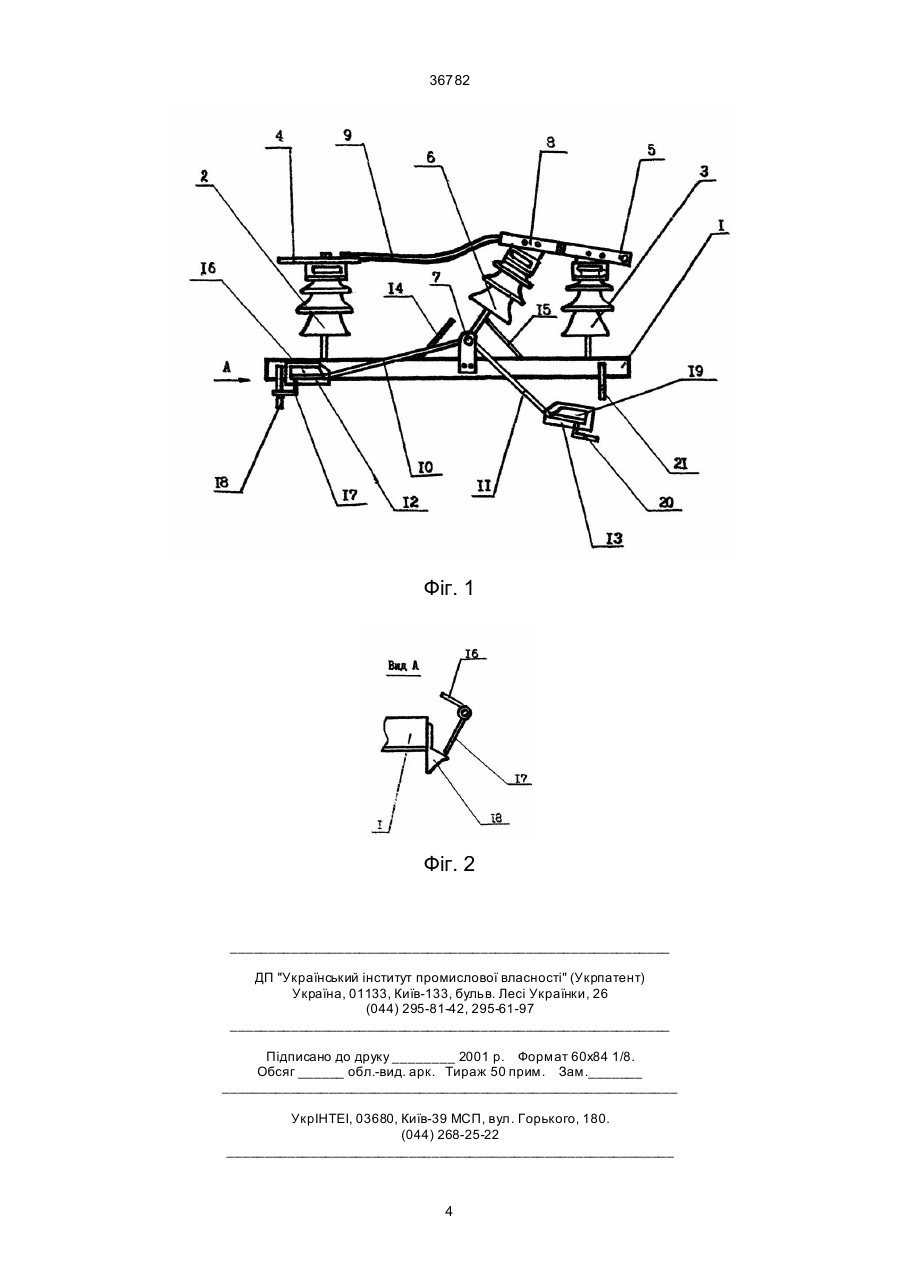

Високовольтний лінійний роз’єднувач зовнішньої установки

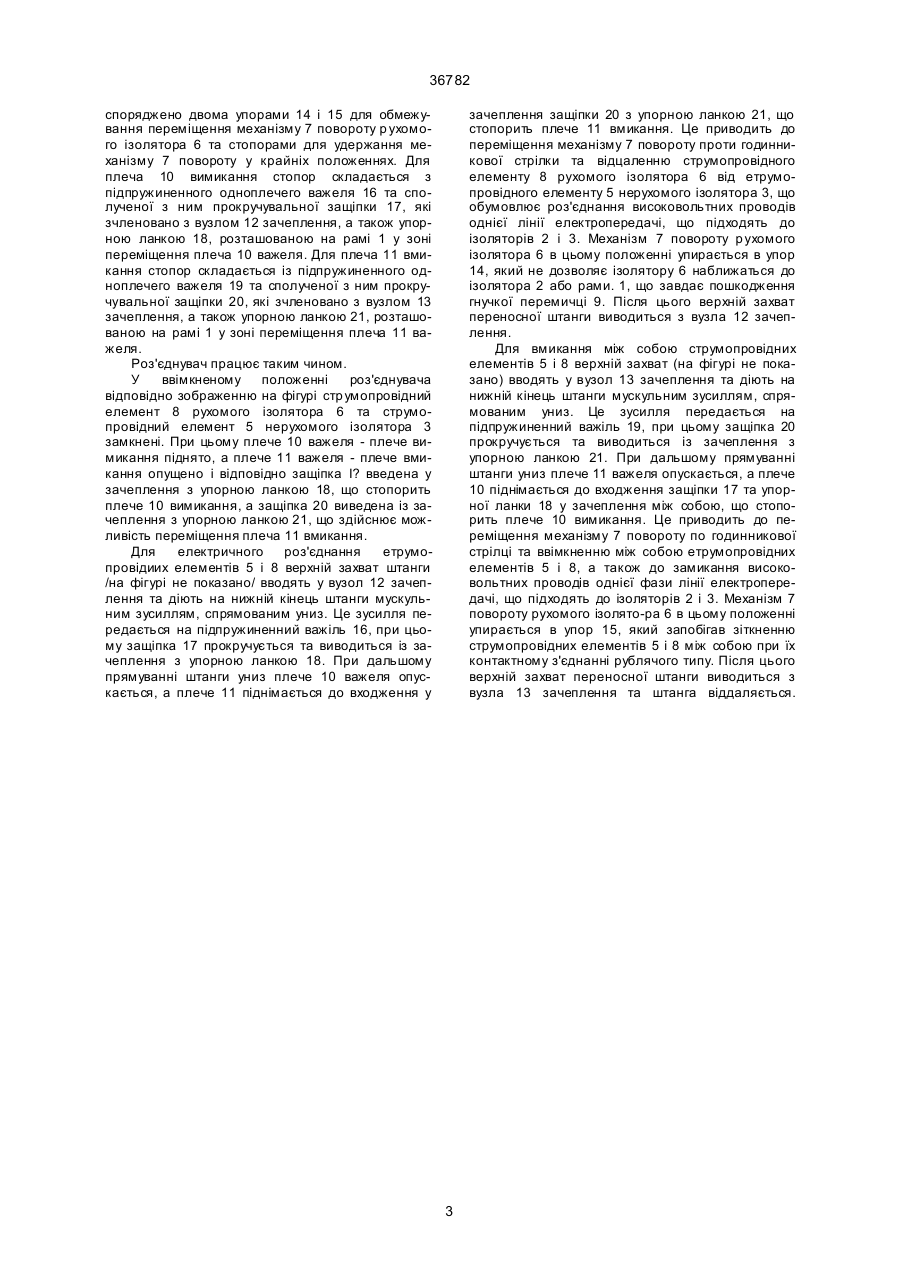

1. Високовольтний лінійний роз'єднувач зовнішньої установки, що містить раму, на якій для кожної фази лінії електропередачі установлено два нерухомих ізолятора та один рухомий через механізм його повороту, а на кожному ізоляторі розташовано етрумопровідрий елемент, при цьо 36782 виконано у вигляді стаціонарно установленої штанги, яка має з боку прикладення мускульної сили фіксатор кінцевих положень при її переміщенні. В цьому відомоу роз'єднувачі забезпечена підвищена надійність вмикання та вимикання контактів за рахунок замикання та розмикання їх у вертикальній площині. Основною вадою відомого роз*еднувача також е його незахищеність від несанкціонуваних вимикань. Зазначена вада обумовлена його конструктивними особливостями, які забезпечують його призначення до спільної роботи із стаціонарно установлюваною штангою та постійним зчленуванням з нею. Другою вадою з'являється виконування однієї з операцій комутації при переміщенні важеля у вер хнє положення, що вимагає додаткових у напрямку угору мускульних з усиль, які передаються через штангу на висоту, для подолання опору тертя у підпружинених контактах роз*еднувача. Указана вада обумовлена тим, що важіль виконано одноплечим та керується прикладанням до нього сил у напрямку по черзі угору та униз, це вимагає при вимиканні контактів мускульних зусиль, які в 3-4 рази перевищують їх значення при вимиканні контактів. В основу винаходу поставлено задачу удосконалення відомого високовольтного лінійного роз'єднувача зовнішньої установки шляхом призначення його до спільної роботи з переносним приводом за рахунок змінювання конструкції важеля, розташування на ньому вузла зачіплювання з приводом, а також переносу безпосередньо на роз'єднувач вузлів, фіксуючих крайні положення механізму повороту, що дозволяє усунути несанкціонувані вимикання і знизити потрібні мускульні зусилля, оскільки при провадженні усіх комутаційних операцій вони спрямовані униз. Поставлена задача вирішується тим, що у відомому високовольтному лінійному роз'єднувачі зовнішньої установки, що містить раму, на якій для кожної фази лінії електропередачі установлено два нерухомих ізолятора та один рухомий через механізм його повороту, а на кожному ізоляторі розташовано етрумопровідний елемент,при цьому струмопровідний елемент рухомого ізолятора поєднано глухим з'єднанням через гнучку перемичку з стр умопровідним елементом одного нерухомого ізолятора і контактним з'єднанням рублячого типу з струмопровідним елементом другого, а механізм повороту рухомого ізолятора з'єднано з важелем, призначеним до спільної роботи з приводом, від-повідно до винаходу, на рамі додатково установлено два стопора для удержання механізму повороту у крайніх положеннях, а важіль виконано двоплечим і кожне його плече споряджено вузлом зачеплення з переносним приводом. У переважному варіанті виконання у важеля довжина плеча вимикання більше довжини плеча вмикання. Розташування стопорів, які фіксують крайні положення механізму повороту, безпосередньо на рамі роз'єднувача забезпечує надійне функціонування роз'єднувача після виведення його із зачеплення з переносним приводом у вигляді штанги. У відомих пристроях роз'єднувача такі стопори або фіксатори на рамі не установлюються, а розташовані з того боку штанги, до якого прикладається мускульна сила, що і дозволяв поряд із стаціонарно розташованою під лінією електропередачі штангою здійснювати несанкціонувані вимикання електричних ліній. Виконання важеля двоплечим забезпечує спрямовування прикладаємої до переносної штанги мускульної сили тільки униз як при вимиканні, так і при вмиканні контактів роз'єднувача. Це підвищує надійність комутації та полегшує дії обслуговуючого персоналу. Виконання у важеля плеча вимикання по довжині більш ніж плеча вмикання дозволяв забезпечити однакові прикладаєм! до штанги мускульні зусилля. Розташування на кожному плечі важеля вузла зачеплення з приводом-штангою дозволяє використовувати переносний привод, який зчленовується з роз'єднувачем тільки на час еанкціонуваної комутації. Це дозволяв у робочому режимі електропередачі виключити можливість несанкціонуваної дії приводом на роз'єднувач, але забезпечити таку дію при проведенні профілактичних та ремонтних робіт, а також інших,які вимагають перемикання електричних ліній. Викладене вище підтверджує наявність причинно-наелідкового зв'язку між сукупністю суттєвих ознак заявляемого винаходу та досягаемим технічним результатом. На думку авторів, заявляемо технічне рішення, що дозволяє високовольтному роз'єднувачу надійно працювати на висоті прокладки ліній електропередачі та у час проходження через нього струму бути від'єднаним від механічного приводу-штанги для вилучення несанкціонуваних вимикань та вмикань, відповідає таким критеріям винаходу, як "новизна" та "винахідницький рівень". Виготовлення діючого дослідного зразка та позитивні результати його роботи дозволяють говорити і про відповідність критерію "промислово-придатний". Технічна суть заявляемого пристрою пояснюється графічною частиною. На фігурі 1 графічних з ображень схематично приведена конструкція високовольтного роз'єднувача для комутації однієї фази електропередачі, при цьому зображено ввімкнене положення. На фіг. 2 схематично представлено вид А стопора плеча 10. Заявляемий високовольтний лінійний роз'єднувач зовнішньої установки містить раму 1, на якій укріплені нерухомі опорні ізолятори 2 і 3 із отрумопровідними елементами 4 і 5 відповідно для закріплення лінійних провідників лінії електропередачі (на фігурі не показано) і рухомий ізолятор 6 з механізмом 7 його повороту. На рухомому ізоляторі 6 установлено с трубопровідний елемент 8, який зв'язано глухим з'єднанням через гнучку перемичку 9 з стр умопровідним елементом 4 та контактним з'єднанням рублячого типу з струмопровід-ним елементом 5. Механізм 7 повороту рухомого ізолятора б з'єднано з двоплечим важелем, одне плече 10 якого є плечем вимикання, а друге 11 - плечем вмикання. На кінці плеча 10 розташовано вузол 12 зачеплення з переносним приводом, а на кінці плеча 11 - вузол 13 зачеплення з переносним приводом (переносний привод у вигляді механічної штанги з Т-образним гачком на кінці на фігурі не показано). Крім того, роз'єднувач 2 36782 споряджено двома упорами 14 і 15 для обмежування переміщення механізму 7 повороту р ухомого ізолятора 6 та стопорами для удержання механізму 7 повороту у крайніх положеннях. Для плеча 10 вимикання стопор складається з підпружиненного одноплечего важеля 16 та сполученої з ним прокручувальної защіпки 17, які зчленовано з вузлом 12 зачеплення, а також упорною ланкою 18, розташованою на рамі 1 у зоні переміщення плеча 10 важеля. Для плеча 11 вмикання стопор складається із підпружиненного одноплечего важеля 19 та сполученої з ним прокручувальної защіпки 20, які зчленовано з вузлом 13 зачеплення, а також упорною ланкою 21, розташованою на рамі 1 у зоні переміщення плеча 11 важеля. Роз'єднувач працює таким чином. У ввімкненому положенні роз'єднувача відповідно зображенню на фігурі стр умопровідний елемент 8 рухомого ізолятора 6 та струмопровідний елемент 5 нерухомого ізолятора 3 замкнені. При цьому плече 10 важеля - плече вимикання піднято, а плече 11 важеля - плече вмикання опущено і відповідно защіпка І? введена у зачеплення з упорною ланкою 18, що стопорить плече 10 вимикання, а защіпка 20 виведена із зачеплення з упорною ланкою 21, що здійснює можливість переміщення плеча 11 вмикання. Для електричного роз'єднання етрумопровідиих елементів 5 і 8 верхній захват штанги /на фігурі не показано/ вводять у вузол 12 зачеплення та діють на нижній кінець штанги мускульним зусиллям, спрямованим униз. Це зусилля передається на підпружиненний важіль 16, при цьому защіпка 17 прокручується та виводиться із зачеплення з упорною ланкою 18. При дальшому прямуванні штанги униз плече 10 важеля опускається, а плече 11 піднімається до входження у зачеплення защіпки 20 з упорною ланкою 21, що стопорить плече 11 вмикання. Це приводить до переміщення механізму 7 повороту проти годинникової стрілки та відцаленню струмопровідного елементу 8 рухомого ізолятора 6 від етрумопровідного елементу 5 нерухомого ізолятора 3, що обумовлює роз'єднання високовольтних проводів однієї лінії електропередачі, що підходять до ізоляторів 2 і 3. Механізм 7 повороту р ухомого ізолятора 6 в цьому положенні упирається в упор 14, який не дозволяє ізолятору 6 наближаться до ізолятора 2 або рами. 1, що завдає пошкодження гнучкої перемичці 9. Після цього верхній захват переносної штанги виводиться з вузла 12 зачеплення. Для вмикання між собою струмопровідних елементів 5 і 8 верхній захват (на фігурі не показано) вводять у вузол 13 зачеплення та діють на нижній кінець штанги мускульним зусиллям, спрямованим униз. Це зусилля передається на підпружиненний важіль 19, при цьому защіпка 20 прокручується та виводиться із зачеплення з упорною ланкою 21. При дальшому прямуванні штанги униз плече 11 важеля опускається, а плече 10 піднімається до входження защіпки 17 та упорної ланки 18 у зачеплення між собою, що стопорить плече 10 вимикання. Це приводить до переміщення механізму 7 повороту по годинникової стрілці та ввімкненню між собою етрумопровідних елементів 5 і 8, а також до замикання високовольтних проводів однієї фази лінії електропередачі, що підходять до ізоляторів 2 і 3. Механізм 7 повороту рухомого ізолято-ра 6 в цьому положенні упирається в упор 15, який запобігав зіткненню струмопровідних елементів 5 і 8 між собою при їх контактному з'єднанні рублячого типу. Після цього верхній захват переносної штанги виводиться з вузла 13 зачеплення та штанга віддаляється. 3 36782 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
