Метальний заряд і спосіб його виготовлення

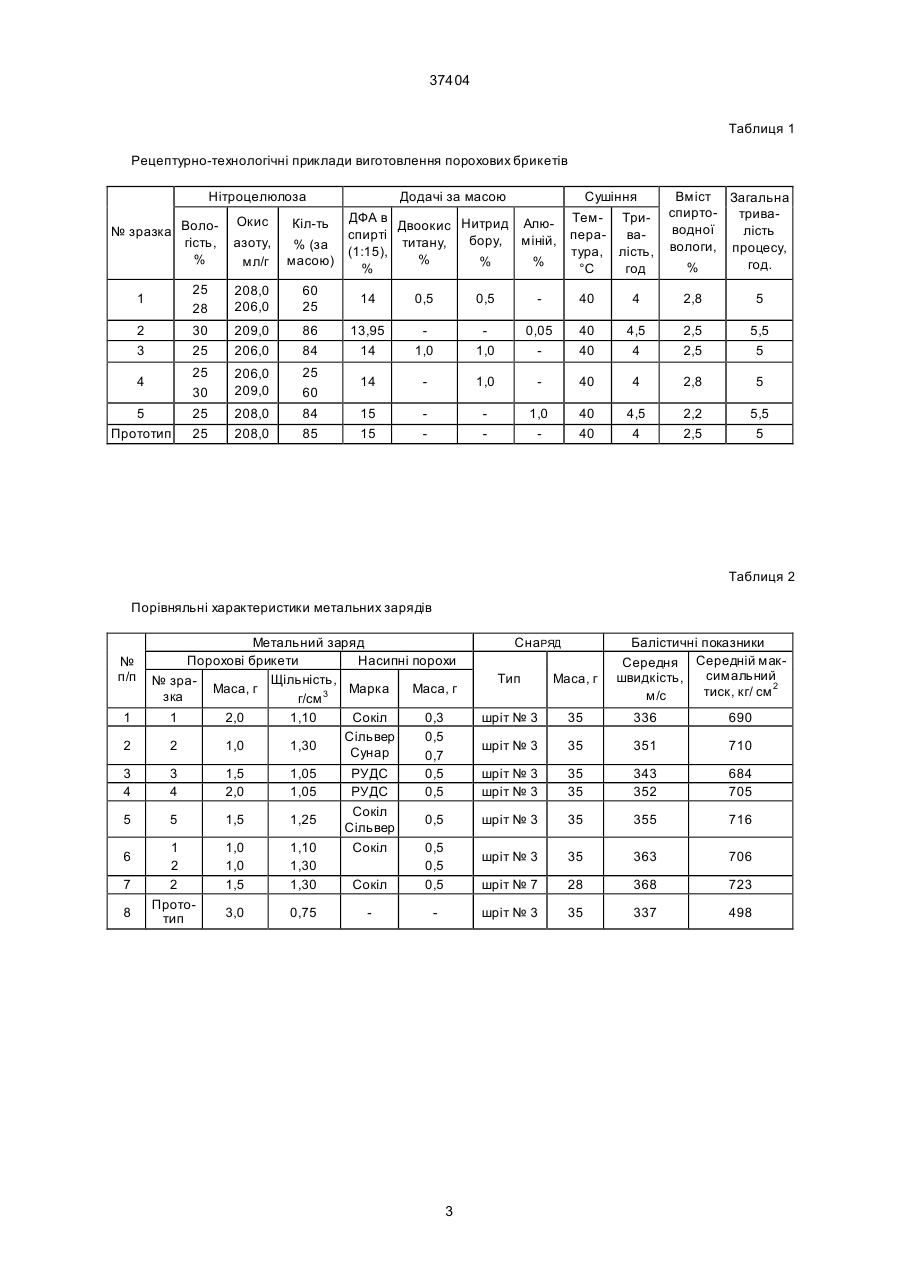

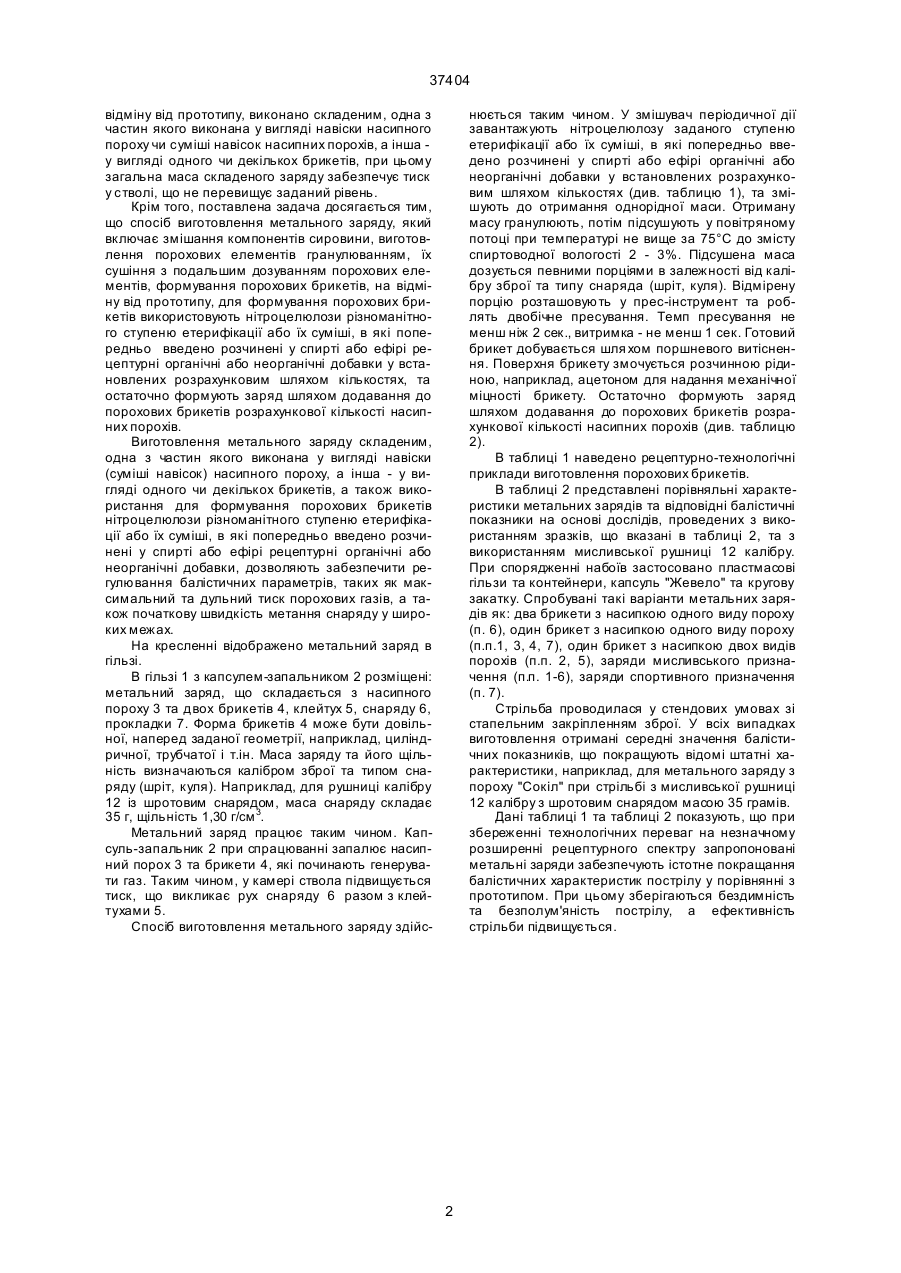

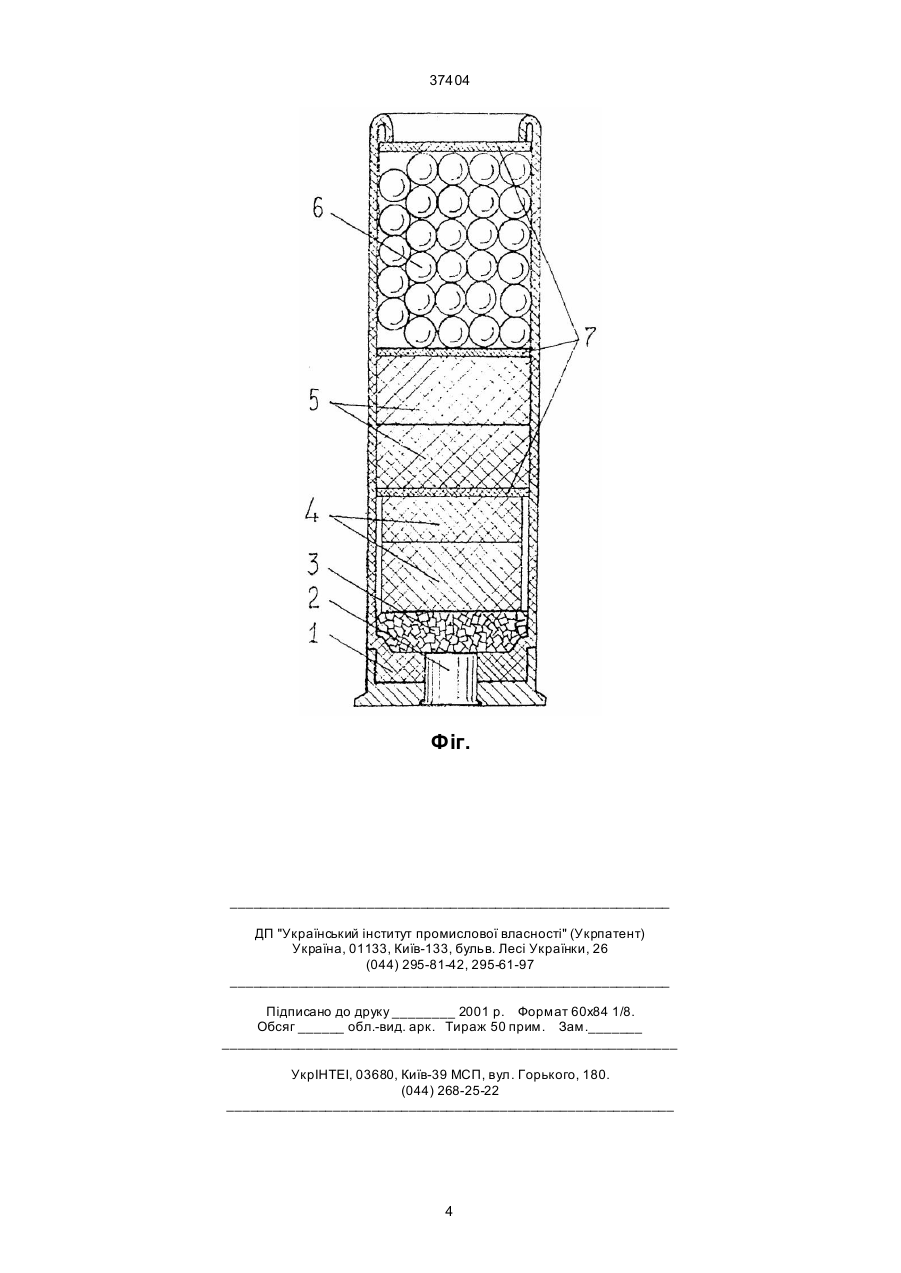

Метальний заряд, що містить пороховий брикет довільної, наперед заданої геометрії та щільності, який відрізняється тим, що заряд виконано складеним, одна з частин якого виконана у вигляді наважок насипного пороху чи суміші наважок насипних порохів, а інша - у вигляді одного чи декількох брикетів, при цьому загальна маса складе 37404 відміну від прототипу, виконано складеним, одна з частин якого виконана у вигляді навіски насипного пороху чи суміші навісок насипних порохів, а інша у вигляді одного чи декількох брикетів, при цьому загальна маса складеного заряду забезпечує тиск у стволі, що не перевищує заданий рівень. Крім того, поставлена задача досягається тим, що спосіб виготовлення метального заряду, який включає змішання компонентів сировини, виготовлення порохових елементів гранулюванням, їх сушіння з подальшим дозуванням порохових елементів, формування порохових брикетів, на відміну від прототипу, для формування порохових брикетів використовують нітроцелюлози різноманітного ступеню етерифікації або їх суміші, в які попередньо введено розчинені у спирті або ефірі рецептурні органічні або неорганічні добавки у встановлених розрахунковим шляхом кількостях, та остаточно формують заряд шляхом додавання до порохових брикетів розрахункової кількості насипних порохів. Виготовлення метального заряду складеним, одна з частин якого виконана у вигляді навіски (суміші навісок) насипного пороху, а інша - у вигляді одного чи декількох брикетів, а також використання для формування порохових брикетів нітроцелюлози різноманітного ступеню етерифікації або їх суміші, в які попередньо введено розчинені у спирті або ефірі рецептурні органічні або неорганічні добавки, дозволяють забезпечити регулювання балістичних параметрів, таких як максимальний та дульний тиск порохових газів, а також початкову швидкість метання снаряду у широких межах. На кресленні відображено метальний заряд в гільзі. В гільзі 1 з капсулем-запальником 2 розміщені: метальний заряд, що складається з насипного пороху 3 та двох брикетів 4, клейтух 5, снаряду 6, прокладки 7. Форма брикетів 4 може бути довільної, наперед заданої геометрії, наприклад, циліндричної, трубчатої і т.ін. Маса заряду та його щільність визначаються калібром зброї та типом снаряду (шріт, куля). Наприклад, для рушниці калібру 12 із шротовим снарядом, маса снаряду складає 35 г, щільність 1,30 г/см 3. Метальний заряд працює таким чином. Капсуль-запальник 2 при спрацюванні запалює насипний порох 3 та брикети 4, які починають генерувати газ. Таким чином, у камері ствола підвищується тиск, що викликає рух снаряду 6 разом з клейтухами 5. Спосіб виготовлення метального заряду здійс нюється таким чином. У змішувач періодичної дії завантажують нітроцелюлозу заданого ступеню етерифікації або їх суміші, в які попередньо введено розчинені у спирті або ефірі органічні або неорганічні добавки у встановлених розрахунковим шляхом кількостях (див. таблицю 1), та змішують до отримання однорідної маси. Отриману масу гранулюють, потім підсушують у повітряному потоці при температурі не вище за 75°С до змісту спиртоводної вологості 2 - 3%. Підсушена маса дозується певними порціями в залежності від калібру зброї та типу снаряда (шріт, куля). Відмірену порцію розташовують у прес-інструмент та роблять двобічне пресування. Темп пресування не менш ніж 2 сек., витримка - не менш 1 сек. Готовий брикет добувається шля хом поршневого витіснення. Поверхня брикету змочується розчинною рідиною, наприклад, ацетоном для надання механічної міцності брикету. Остаточно формують заряд шляхом додавання до порохових брикетів розрахункової кількості насипних порохів (див. таблицю 2). В таблиці 1 наведено рецептурно-технологічні приклади виготовлення порохових брикетів. В таблиці 2 представлені порівняльні характеристики метальних зарядів та відповідні балістичні показники на основі дослідів, проведених з використанням зразків, що вказані в таблиці 2, та з використанням мисливської рушниці 12 калібру. При спорядженні набоїв застосовано пластмасові гільзи та контейнери, капсуль "Жевело" та кругову закатку. Спробувані такі варіанти метальних зарядів як: два брикети з насипкою одного виду пороху (п. 6), один брикет з насипкою одного виду пороху (п.п.1, 3, 4, 7), один брикет з насипкою двох видів порохів (п.п. 2, 5), заряди мисливського призначення (п.п. 1-6), заряди спортивного призначення (п. 7). Стрільба проводилася у стендових умовах зі стапельним закріпленням зброї. У всіх випадках виготовлення отримані середні значення балістичних показників, що покращують відомі штатні характеристики, наприклад, для метального заряду з пороху "Сокіл" при стрільбі з мисливської рушниці 12 калібру з шротовим снарядом масою 35 грамів. Дані таблиці 1 та таблиці 2 показують, що при збереженні технологічних переваг на незначному розширенні рецептурного спектру запропоновані метальні заряди забезпечують істотне покращання балістичних характеристик пострілу у порівнянні з прототипом. При цьому зберігаються бездимність та безполум'яність пострілу, а ефективність стрільби підвищується. 2 37404 Таблиця 1 Рецептурно-технологічні приклади виготовлення порохових брикетів Нітроцелюлоза № зразка Вологість, % Окис азоту, мл/г Кіл-ть % (за масою) Додачі за масою Сушіння ДФА в Тем- ТриДвоокис Нитрид Алюспирті вабору, міній, ператитану, (1:15), тура, лість, % % % % °С год Вміст Загальна спиртотриваводної лість вологи, процесу, год. % 1 25 28 208,0 206,0 60 25 14 0,5 0,5 40 4 2,8 5 2 3 30 25 209,0 206,0 86 84 13,95 14 1,0 1,0 0,05 40 40 4,5 4 2,5 2,5 5,5 5 25 30 25 25 206,0 209,0 25 60 84 85 14 1,0 40 4 2,8 5 15 15 1,0 40 40 4,5 4 2,2 2,5 5,5 5 4 5 Прототип 208,0 208,0 Таблиця 2 Порівняльні характеристики метальних зарядів № п/п 1 2 3 4 5 6 7 8 Метальний заряд Порохові брикети Насипні порохи Щільність, № зраМаса, г Марка Маса, г зка г/см 3 1 2,0 1,10 Сокіл 0,3 Сільвер 0,5 2 1,0 1,30 Сунар 0,7 3 1,5 1,05 РУДС 0,5 4 2,0 1,05 РУДС 0,5 Сокіл 5 1,5 1,25 0,5 Сільвер 1 1,0 1,10 Сокіл 0,5 2 1,0 1,30 0,5 2 1,5 1,30 Сокіл 0,5 Прото3,0 0,75 тип 3 СнаРЯД Балістичні показники Середня Середній максимальний швидкість, тиск, кг/ см 2 м/с Тип Маса, г шріт № 3 35 336 690 шріт № 3 35 351 710 шріт № 3 шріт № 3 35 35 343 352 684 705 шріт № 3 35 355 716 шріт № 3 35 363 706 шріт № 7 28 368 723 шріт № 3 35 337 498 37404 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
