Спосіб поверхневої рефлексотерапії та пристрій для його здійснення

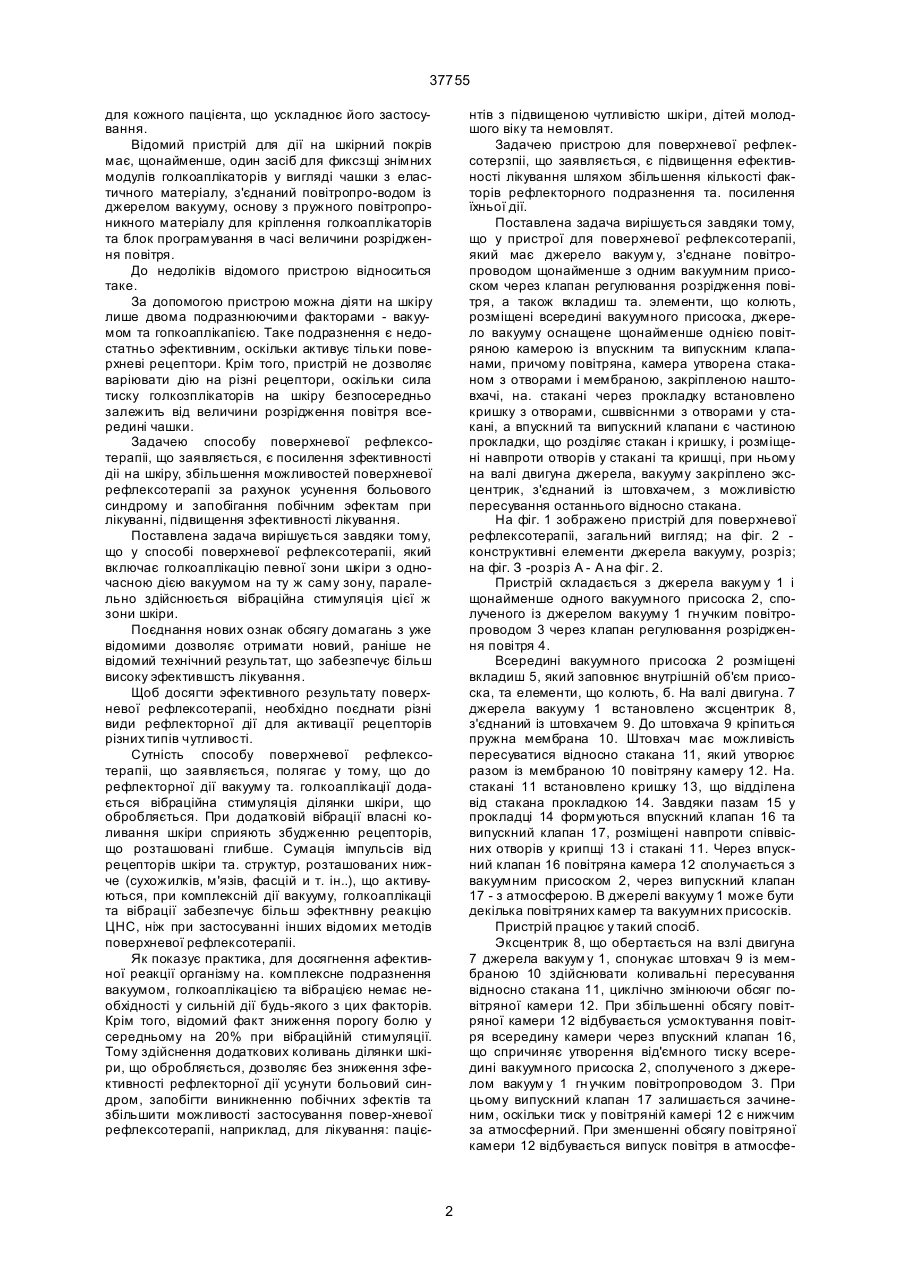

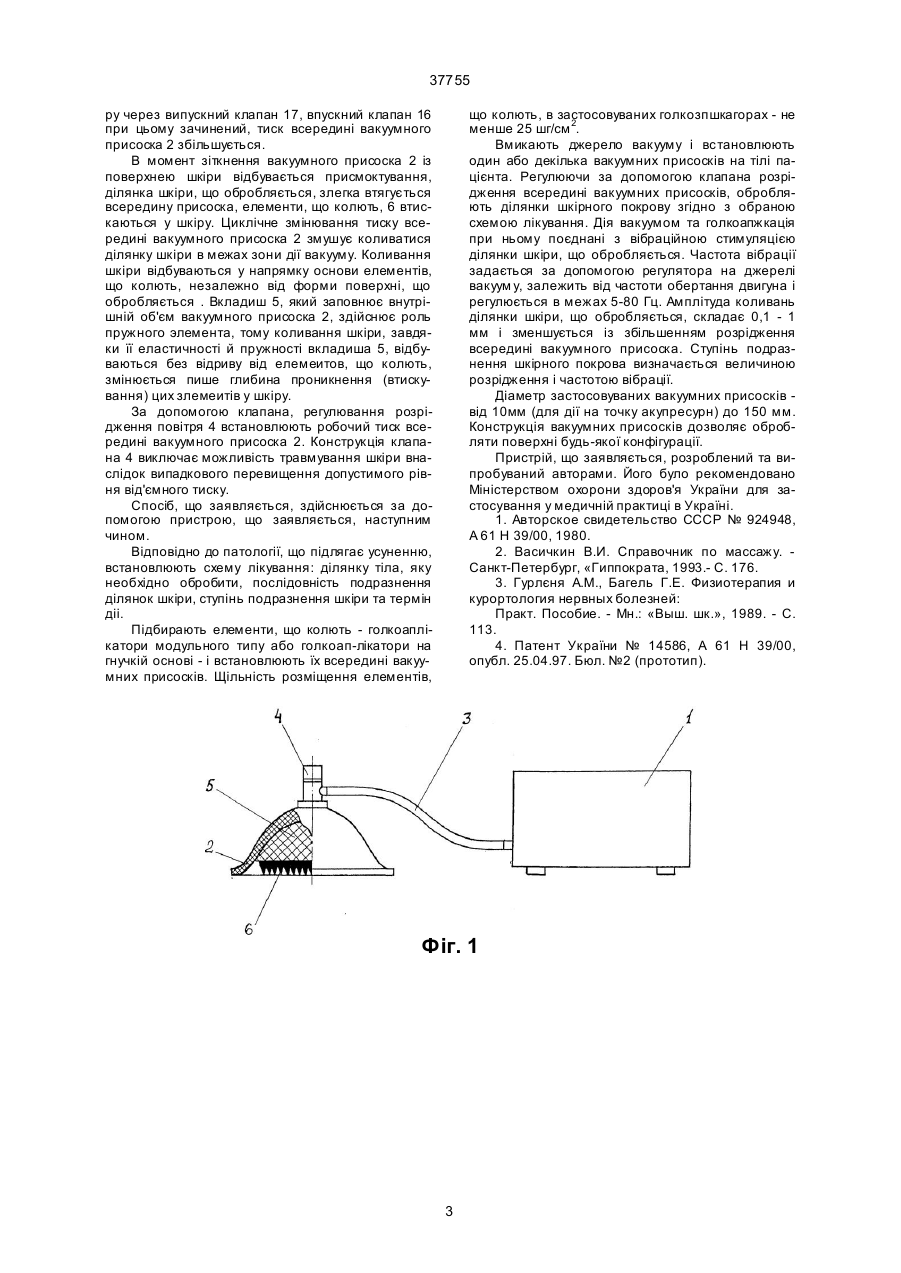

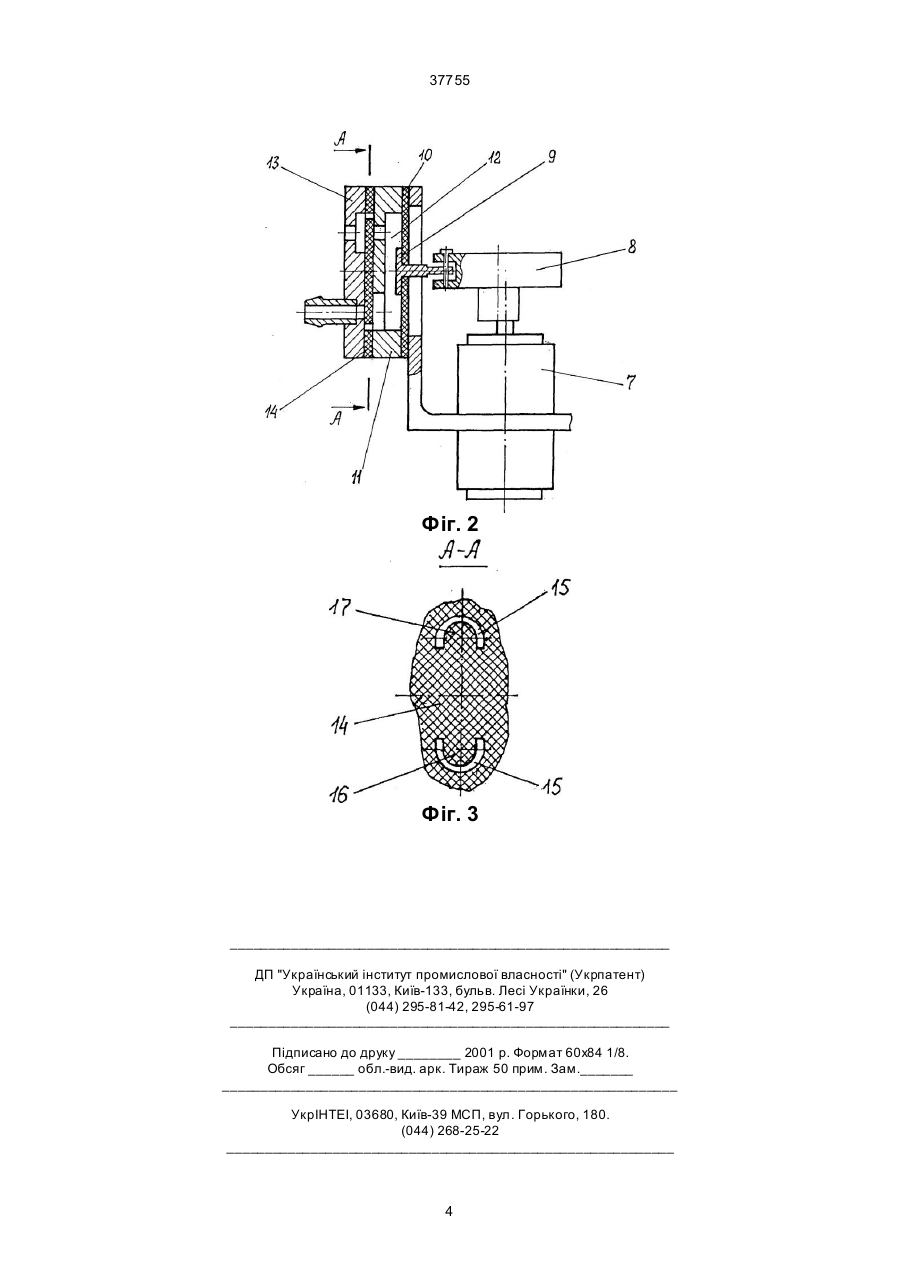

1. Спосіб поверхневої рефлексотерапіі, який включає голкоаплікапію певної зони штризодночасною дією нащо зонувакуумомі відрізняється тим, що паралельно здійснюється вібраційна стимуляція цієї ж зони шкіри. 2. Пристрій для поверхневої рефлексотерапіі, що має джерело вакууму, сполучене повітропроводом щонайменше з одним вакуумним присоском через 37755 для кожного пацієнта, що ускладнює його застосування. Відомий пристрій для дії на шкірний покрів має, щонайменше, один засіб для фиксзщі знімних модулів голкоаплікаторів у вигляді чашки з еластичного матеріалу, з'єднаний повітропро-водом із джерелом вакууму, основу з пружного повітропроникного матеріалу для кріплення голкоаплікаторів та блок програмування в часі величини розрідження повітря. До недоліків відомого пристрою відноситься таке. За допомогою пристрою можна діяти на шкіру лише двома подразнюючими факторами - вакуумом та гопкоаплікапією. Таке подразнення є недостатньо эфективним, оскільки активує тільки поверхневі рецептори. Крім того, пристрій не дозволяє варіювати дію на різні рецептори, оскільки сила тиску голкозплікаторів на шкіру безпосередньо залежить від величини розрідження повітря всередині чашки. Задачею способу поверхневої рефлексотерапіі, що заявляється, є посилення зфективності діі на шкіру, збільшення можливостей поверхневої рефлексотерапіі за рахунок усунення больового синдрому и запобігання побічним эфектам при лікуванні, підвищення зфективності лікування. Поставлена задача вирішується завдяки тому, що у способі поверхневої рефлексотерапіі, який включає голкоаплікацію певної зони шкіри з одночасною дією вакуумом на ту ж саму зону, паралельно здійснюється вібраційна стимуляція цієї ж зони шкіри. Поєднання нових ознак обсягу домагань з уже відомими дозволяє отримати новий, раніше не відомий технічний результат, що забезпечує більш високу эфектившстъ лікування. Щоб досягти эфективного результату поверхневої рефлексотерапіі, необхідно поєднати різні види рефлекторної дії для активації рецепторів різних типів чутливості. Сутність способу поверхневої рефлексотерапіі, що заявляється, полягає у тому, що до рефлекторної дії вакууму та. голкоаплікації додається вібраційна стимуляція ділянки шкіри, що обробляється. При додатковій вібрації власні коливання шкіри сприяють збудженню рецепторів, що розташовані глибше. Сумація імпульсів від рецепторів шкіри та. структур, розташованих нижче (сухожилків, м'язів, фасцій и т. ін..), що активуються, при комплексній дії вакууму, голкоаплікаціі та вібрації забезпечує більш эфектнвну реакцію ЦНС, ніж при застосуванні інших відомих методів поверхневої рефлексотерапіі. Як показує практика, для досягнення афективної реакції організму на. комплексне подразнення вакуумом, голкоаплікацією та вібрацією немає необхідності у сильній дії будь-якого з цих факторів. Крім того, відомий факт зниження порогу болю у середньому на 20% при вібраційній стимуляції. Тому здійснення додаткових коливань ділянки шкіри, що обробляється, дозволяє без зниження зфективності рефлекторної дії усунути больовий синдром, запобігти виникненню побічних зфектів та збільшити можливості застосування повер-хневої рефлексотерапіі, наприклад, для лікування: паціє нтів з підвищеною чутливістю шкіри, дітей молодшого віку та немовлят. Задачею пристрою для поверхневої рефлексотерзпіі, що заявляється, є підвищення ефективності лікування шляхом збільшення кількості факторів рефлекторного подразнення та. посилення їхньої дії. Поставлена задача вирішується завдяки тому, що у пристрої для поверхневої рефлексотерапіі, який має джерело вакуум у, з'єднане повітропроводом щонайменше з одним вакуумним присоском через клапан регулювання розрідження повітря, а також вкладиш та. элементи, що колють, розміщені всередині вакуумного присоска, джерело вакууму оснащене щонайменше однією повітряною камерою із впускним та випускним клапанами, причому повітряна, камера утворена стаканом з отворами і мембраною, закріпленою наштовхачі, на. стакані через прокладку встановлено кришку з отворами, сшввісннми з отворами у стакані, а впускний та випускний клапани є частиною прокладки, що розділяє стакан і кришку, і розміщені навпроти отворів у стакані та кришці, при ньому на валі двигуна джерела, вакууму закріплено эксцентрик, з'єднаний із штовхачем, з можливістю пересування останнього відносно стакана. На фіг. 1 зображено пристрій для поверхневої рефлексотерапіі, загальний вигляд; на фіг. 2 конструктивні елементи джерела вакууму, розріз; на фіг. З -розріз А - А на фіг. 2. Пристрій складається з джерела вакуум у 1 і щонайменше одного вакуумного присоска 2, сполученого із джерелом вакууму 1 гн учким повітропроводом 3 через клапан регулювання розрідження повітря 4. Всередині вакуумного присоска 2 розміщені вкладиш 5, який заповнює внутрішній об'єм присоска, та елементи, що колють, б. На валі двигуна. 7 джерела вакууму 1 встановлено эксцентрик 8, з'єднаний із штовхачем 9. До штовхача 9 кріпиться пружна мембрана 10. Штовхач має можливість пересуватися відносно стакана 11, який утворює разом із мембраною 10 повітряну камеру 12. На. стакані 11 встановлено кришку 13, що відділена від стакана прокладкою 14. Завдяки пазам 15 у прокладці 14 формуються впускний клапан 16 та випускний клапан 17, розміщені навпроти співвісних отворів у крипщі 13 і стакані 11. Через впускний клапан 16 повітряна камера 12 сполучається з вакуумним присоском 2, через випускний клапан 17 - з атмосферою. В джерелі вакууму 1 може бути декілька повітряних камер та вакуумних присосків. Пристрій працює у такий спосіб. Эксцентрик 8, що обертається на взлі двигуна 7 джерела вакуум у 1, спонукає штовхач 9 із мембраною 10 здійснювати коливальні пересування відносно стакана 11, циклічно змінюючи обсяг повітряної камери 12. При збільшенні обсягу повітряної камери 12 відбувається усмоктування повітря всередину камери через впускний клапан 16, що спричиняє утворення від'ємного тиску всередині вакуумного присоска 2, сполученого з джерелом вакуум у 1 гн учким повітропроводом 3. При цьому випускний клапан 17 залишається зачиненим, оскільки тиск у повітряній камері 12 є нижчим за атмосферний. При зменшенні обсягу повітряної камери 12 відбувається випуск повітря в атмосфе 2 37755 ру через випускний клапан 17, впускний клапан 16 при цьому зачинений, тиск всередині вакуумного присоска 2 збільшується. В момент зіткнення вакуумного присоска 2 із поверхнею шкіри відбувається присмоктування, ділянка шкіри, що обробляється, злегка втягується всередину присоска, елементи, що колють, 6 втискаються у шкіру. Циклічне змінювання тиску всередині вакуумного присоска 2 змушує коливатися ділянку шкіри в межах зони дії вакууму. Коливання шкіри відбуваються у напрямку основи елементів, що колють, незалежно від форми поверхні, що обробляється . Вкладиш 5, який заповнює внутрішній об'єм вакуумного присоска 2, здійснює роль пружного элемента, тому коливання шкіри, завдяки її еластичності й пружності вкладиша 5, відбуваються без відриву від елемеитов, що колють, змінюється пише глибина проникнення (втискування) цих злемеитів у шкіру. За допомогою клапана, регулювання розрідження повітря 4 встановлюють робочий тиск всередині вакуумного присоска 2. Конструкція клапана 4 виключає можливість травмування шкіри внаслідок випадкового перевищення допустимого рівня від'ємного тиску. Спосіб, що заявляється, здійснюється за допомогою пристрою, що заявляється, наступним чином. Відповідно до патології, що підлягає усуненню, встановлюють схему лікування: ділянку тіла, яку необхідно обробити, послідовність подразнення ділянок шкіри, ступінь подразнення шкіри та термін діі. Підбирають елементи, що колють - голкоаплікатори модульного типу або голкоап-лікатори на гнучкій основі - і встановлюють їх всередині вакуумних присосків. Щільність розміщення елементів, що колють, в застосовуваних голкозпшкагорах - не менше 25 шг/см 2. Вмикають джерело вакууму і встановлюють один або декілька вакуумних присосків на тілі пацієнта. Регулюючи за допомогою клапана розрідження всередині вакуумних присосків, обробляють ділянки шкірного покрову згідно з обраною схемою лікування. Дія вакуумом та голкоапжкація при ньому поєднані з вібраційною стимуляцією ділянки шкіри, що обробляється. Частота вібрації задається за допомогою регулятора на джерелі вакуум у, залежить від частоти обертання двигуна і регулюється в межах 5-80 Гц. Амплітуда коливань ділянки шкіри, що обробляється, складає 0,1 - 1 мм і зменшується із збільшенням розрідження всередині вакуумного присоска. Ступінь подразнення шкірного покрова визначається величиною розрідження і частотою вібрації. Діаметр застосовуваних вакуумних присосків від 10мм (для дії на точку акупресурн) до 150 мм. Конструкція вакуумних присосків дозволяє обробляти поверхні будь-якої конфігурації. Пристрій, що заявляється, розроблений та випробуваний авторами. Його було рекомендовано Міністерством охорони здоров'я України для застосування у медичній практиці в Україні. 1. Авторское свидетельство СССР № 924948, А 61 Н 39/00, 1980. 2. Васичкин В.И. Справочник по массажу. Санкт-Петербург, «Гиппократа, 1993.- С. 176. 3. Гурлєня А.М., Багель Г.Е. Физиотерапия и курортология нервных болезней: Практ. Пособие. - Мн.: «Выш. шк.», 1989. - С. 113. 4. Патент України № 14586, А 61 Н 39/00, опубл. 25.04.97. Бюл. №2 (прототип). Фіг. 1 3 37755 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
