Пристрій захисту асинхронного електродвигуна

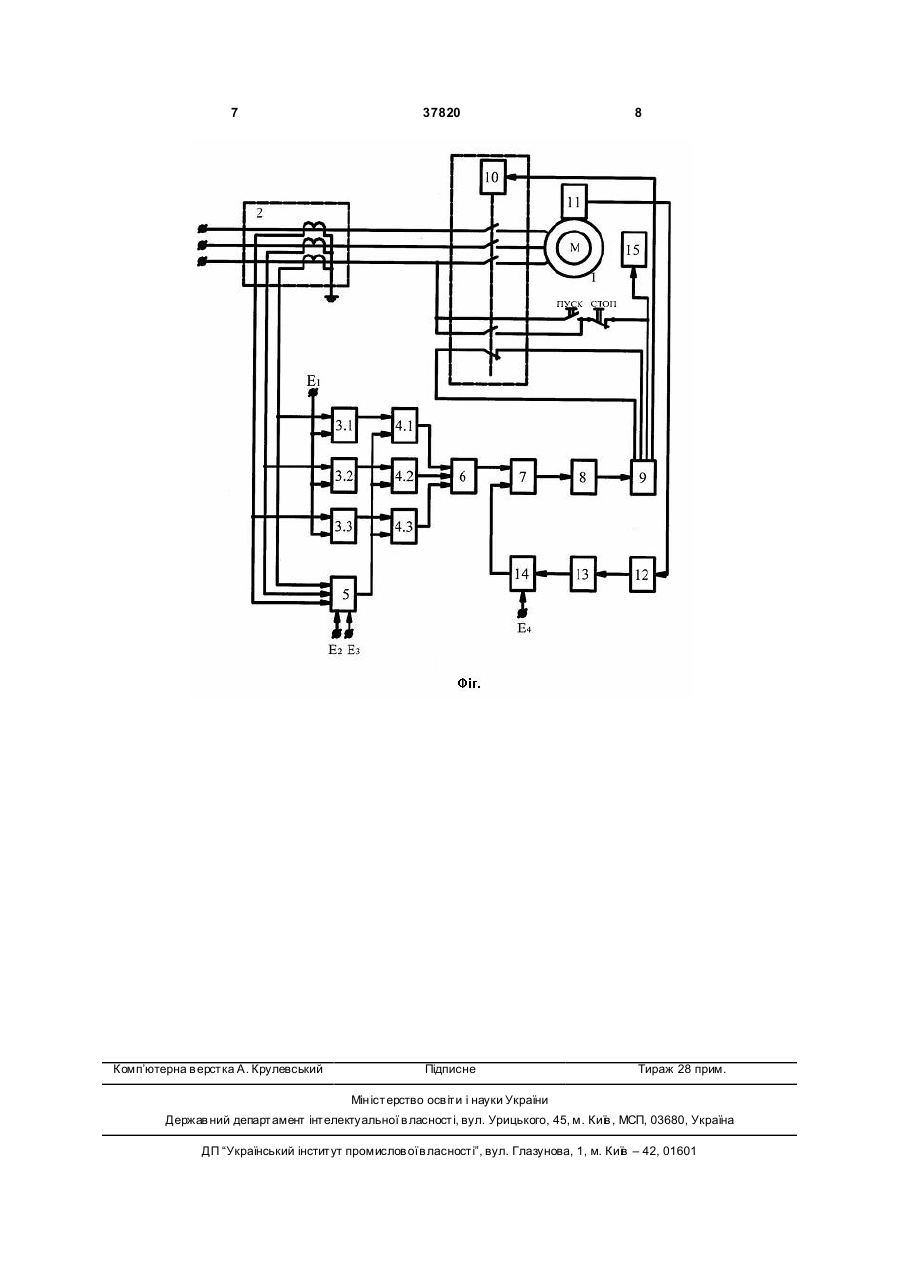

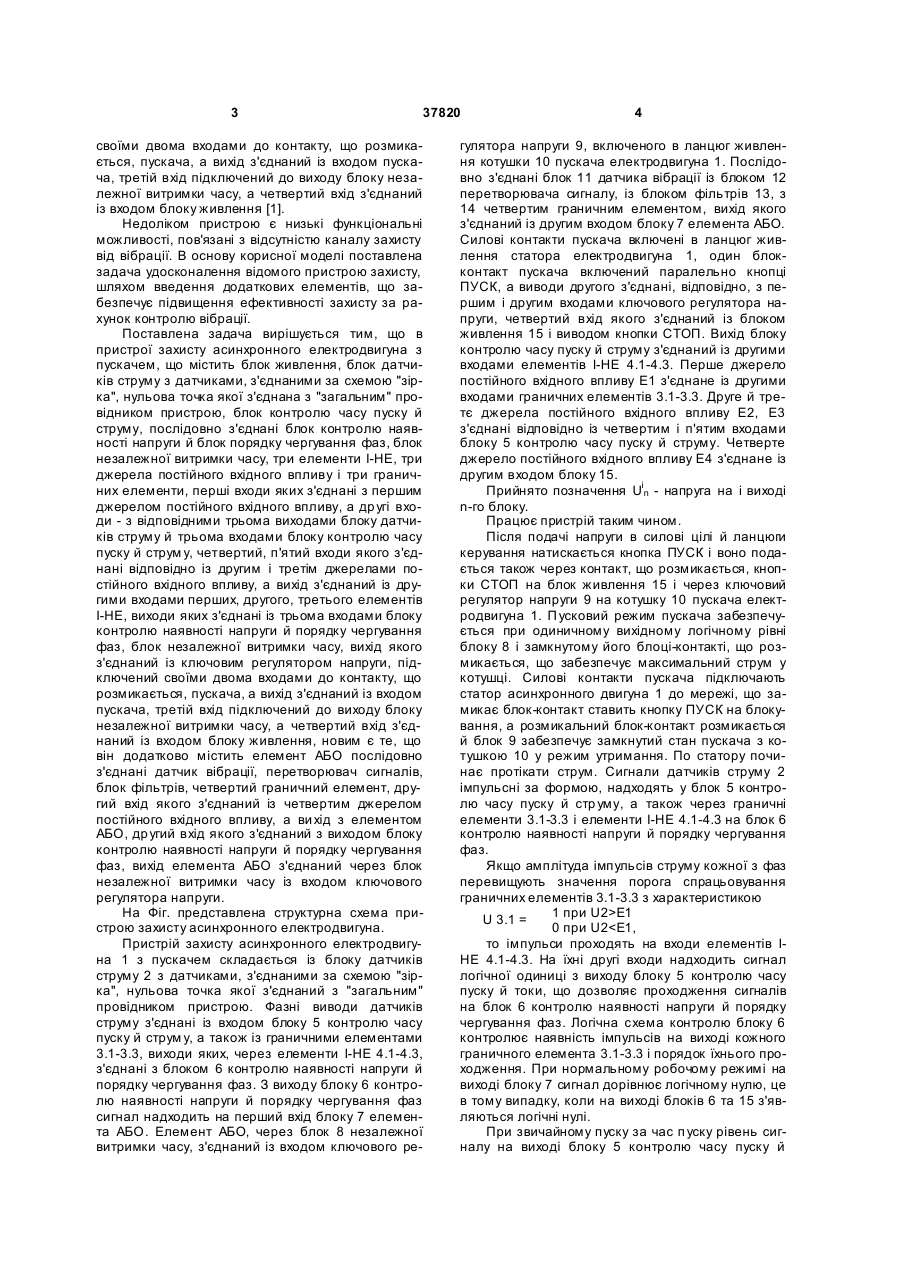

Пристрій захисту асинхронного електродвигуна, що містить блок живлення, блок датчиків струму з датчиками, з'єднаними за схемою "зірка", нульова точка якої з'єднана з "загальним" провідником пристрою, блок контролю часу пуску й струму, послідовно з'єднані блок контролю наявності напруги й блок порядку чергування фаз, блок незалежної витримки часу, три елементи І-НЕ, три джерела постійного вхідного впливу і три граничних елементи, перші входи яких з'єднані з першим джерелом постійного вхідного впливу, а др угі входи - з відповідними трьома виходами блока датчиків струму й трьома входами блока контролю часу U 2 (19) 1 3 37820 своїми двома входами до контакту, що розмикається, пускача, а вихід з'єднаний із входом пускача, третій вхід підключений до виходу блоку незалежної витримки часу, а четвертий вхід з'єднаний із входом блоку живлення [1]. Недоліком пристрою є низькі функціональні можливості, пов'язані з відсутністю каналу захисту від вібрації. В основу корисної моделі поставлена задача удосконалення відомого пристрою захисту, шляхом введення додаткових елементів, що забезпечує підвищення ефективності захисту за рахунок контролю вібрації. Поставлена задача вирішується тим, що в пристрої захисту асинхронного електродвигуна з пускачем, що містить блок живлення, блок датчиків струму з датчиками, з'єднаними за схемою "зірка", нульова точка якої з'єднана з "загальним" провідником пристрою, блок контролю часу пуску й струму, послідовно з'єднані блок контролю наявності напруги й блок порядку чергування фаз, блок незалежної витримки часу, три елементи І-НЕ, три джерела постійного вхідного впливу і три граничних елементи, перші входи яких з'єднані з першим джерелом постійного вхідного впливу, а др угі входи - з відповідними трьома виходами блоку датчиків струму й трьома входами блоку контролю часу пуску й струм у, четвертий, п'ятий входи якого з'єднані відповідно із другим і третім джерелами постійного вхідного впливу, а вихід з'єднаний із другими входами перших, другого, третього елементів І-НЕ, виходи яких з'єднані із трьома входами блоку контролю наявності напруги й порядку чергування фаз, блок незалежної витримки часу, вихід якого з'єднаний із ключовим регулятором напруги, підключений своїми двома входами до контакту, що розмикається, пускача, а вихід з'єднаний із входом пускача, третій вхід підключений до виходу блоку незалежної витримки часу, а четвертий вхід з'єднаний із входом блоку живлення, новим є те, що він додатково містить елемент АБО послідовно з'єднані датчик вібрації, перетворювач сигналів, блок фільтрів, четвертий граничний елемент, другий вхід якого з'єднаний із четвертим джерелом постійного вхідного впливу, а ви хід з елементом АБО, др угий вхід якого з'єднаний з виходом блоку контролю наявності напруги й порядку чергування фаз, вихід елемента АБО з'єднаний через блок незалежної витримки часу із входом ключового регулятора напруги. На Фіг. представлена структурна схема пристрою захисту асинхронного електродвигуна. Пристрій захисту асинхронного електродвигуна 1 з пускачем складається із блоку датчиків струму 2 з датчиками, з'єднаними за схемою "зірка", нульова точка якої з'єднаний з "загальним" провідником пристрою. Фазні виводи датчиків струму з'єднані із входом блоку 5 контролю часу пуску й струм у, а також із граничними елементами 3.1-3.3, виходи яких, через елементи І-НЕ 4.1-4.3, з'єднані з блоком 6 контролю наявності напруги й порядку чергування фаз. З виходу блоку 6 контролю наявності напруги й порядку чергування фаз сигнал надходить на перший вхід блоку 7 елемента АБО. Елемент АБО, через блок 8 незалежної витримки часу, з'єднаний із входом ключового ре 4 гулятора напруги 9, включеного в ланцюг живлення котушки 10 пускача електродвигуна 1. Послідовно з'єднані блок 11 датчика вібрації із блоком 12 перетворювача сигналу, із блоком фільтрів 13, з 14 четвертим граничним елементом, вихід якого з'єднаний із другим входом блоку 7 елемента АБО. Силові контакти пускача включені в ланцюг живлення статора електродвигуна 1, один блокконтакт пускача включений паралельно кнопці ПУСК, а виводи другого з'єднані, відповідно, з першим і другим входами ключового регулятора напруги, четвертий вхід якого з'єднаний із блоком живлення 15 і виводом кнопки СТОП. Вихід блоку контролю часу пуску й струму з'єднаний із другими входами елементів І-НЕ 4.1-4.3. Перше джерело постійного вхідного впливу Е1 з'єднане із другими входами граничних елементів 3.1-3.3. Друге й третє джерела постійного вхідного впливу Е2, Е3 з'єднані відповідно із четвертим і п'ятим входами блоку 5 контролю часу пуску й струму. Четверте джерело постійного вхідного впливу Е4 з'єднане із другим входом блоку 15. Прийнято позначення Uin - напруга на і виході n-го блоку. Працює пристрій таким чином. Після подачі напруги в силові цілі й ланцюги керування натискається кнопка ПУСК і воно подається також через контакт, що розмикається, кнопки СТОП на блок живлення 15 і через ключовий регулятор напруги 9 на котушку 10 пускача електродвигуна 1. П усковий режим пускача забезпечується при одиничному вихідному логічному рівні блоку 8 і замкнутому його блоці-контакті, що розмикається, що забезпечує максимальний струм у котушці. Силові контакти пускача підключають статор асинхронного двигуна 1 до мережі, що замикає блок-контакт ставить кнопку ПУСК на блокування, а розмикальний блок-контакт розмикається й блок 9 забезпечує замкнутий стан пускача з котушкою 10 у режим утримання. По статору починає протікати струм. Сигнали датчиків струму 2 імпульсні за формою, надходять у блок 5 контролю часу пуску й стр уму, а також через граничні елементи 3.1-3.3 і елементи І-НЕ 4.1-4.3 на блок 6 контролю наявності напруги й порядку чергування фаз. Якщо амплітуда імпульсів струму кожної з фаз перевищують значення порога спрацьовування граничних елементів 3.1-3.3 з характеристикою 1 при U2>Е1 U 3.1 = 0 при U2
