Рекламно-інформаційний стенд discretcell

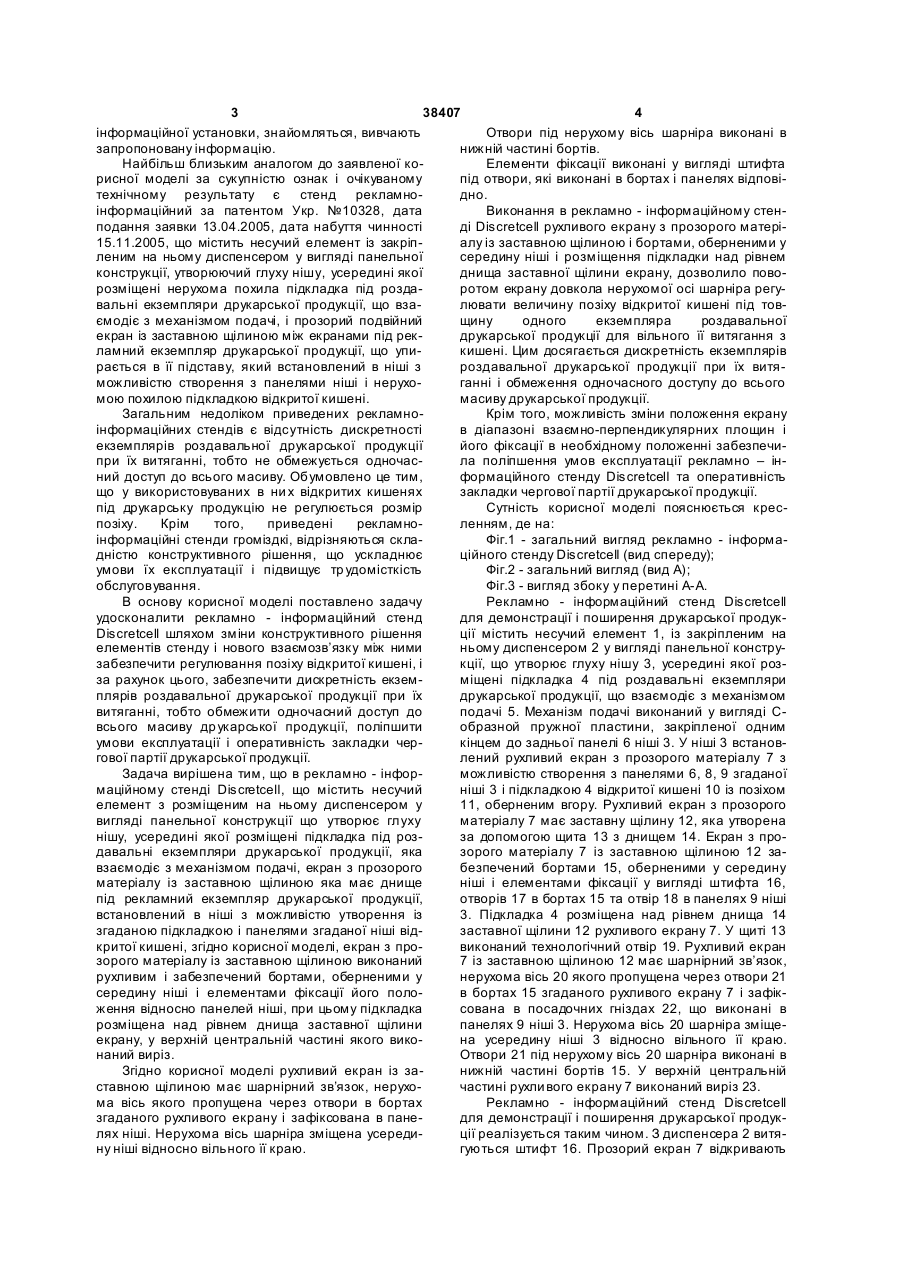

1. Рекламно-інформаційний стенд, що містить несучий елемент з розміщеним на ньому диспенсером у вигляді панельної конструкції, що утворює глуху нішу, усередині якої розміщені підкладка під роздавальні екземпляри друкарської продукції, що взаємодіє з механізмом подачі, екран з прозорого матеріалу із заставною щілиною, що має днище під рекламний екземпляр друкарської продукції, встановлений в ніші з можливістю утворення із згаданою підкладкою і панелями згаданої ніші відкритої кишені, який відрізняється тим, що екран з прозорого матеріалу із заставною щілиною виконаний рухливим і забезпечений бортами, оберненими усередину ніші, і елементами фіксації його 3 38407 4 інформаційної установки, знайомляться, вивчають Отвори під нерухому вісь шарніра виконані в запропоновану інформацію. нижній частині бортів. Найбільш близьким аналогом до заявленої коЕлементи фіксації виконані у вигляді штифта рисної моделі за сукупністю ознак і очікуваному під отвори, які виконані в бортах і панелях відповітехнічному результату є стенд рекламнодно. інформаційний за патентом Укр. №10328, дата Виконання в рекламно - інформаційному стенподання заявки 13.04.2005, дата набуття чинності ді Discretcell рухливого екрану з прозорого матері15.11.2005, що містить несучий елемент із закріпалу із заставною щілиною і бортами, оберненими у леним на ньому диспенсером у вигляді панельної середину ніші і розміщення підкладки над рівнем конструкції, утворюючий глуху нішу, усередині якої днища заставної щілини екрану, дозволило поворозміщені нерухома похила підкладка під роздаротом екрану довкола нерухомої осі шарніра регувальні екземпляри друкарської продукції, що взалювати величину позіху відкритої кишені під товємодіє з механізмом подачі, і прозорий подвійний щину одного екземпляра роздавальної екран із заставною щілиною між екранами під рекдрукарської продукції для вільного її витягання з ламний екземпляр друкарської продукції, що упикишені. Цим досягається дискретність екземплярів рається в її підставу, який встановлений в ніші з роздавальної друкарської продукції при їх витяможливістю створення з панелями ніші і нерухоганні і обмеження одночасного доступу до всього мою похилою підкладкою відкритої кишені. масиву друкарської продукції. Загальним недоліком приведених рекламноКрім того, можливість зміни положення екрану інформаційних стендів є відсутність дискретності в діапазоні взаємно-перпендикулярних площин і екземплярів роздавальної друкарської продукції його фіксації в необхідному положенні забезпечипри їх витяганні, тобто не обмежується одночасла поліпшення умов експлуатації рекламно – інний доступ до всього масиву. Обумовлено це тим, формаційного стенду Discretcell та оперативність що у використовуваних в ни х відкритих кишенях закладки чергової партії друкарської продукції. під друкарську продукцію не регулюється розмір Сутність корисної моделі пояснюється креспозіху. Крім того, приведені рекламноленням, де на: інформаційні стенди громіздкі, відрізняються склаФіг.1 - загальний вигляд рекламно - інформадністю конструктивного рішення, що ускладнює ційного стенду Discretcell (вид спереду); умови їх експлуатації і підвищує тр удомісткість Фіг.2 - загальний вигляд (вид А); обслуговування. Фіг.3 - вигляд збоку у перетині А-А. В основу корисної моделі поставлено задачу Рекламно - інформаційний стенд Discretcell удосконалити рекламно - інформаційний стенд для демонстрації і поширення друкарської продукDiscretcell шляхом зміни конструктивного рішення ції містить несучий елемент 1, із закріпленим на елементів стенду і нового взаємозв’язку між ними ньому диспенсером 2 у вигляді панельної конструзабезпечити регулювання позіху відкритої кишені, і кції, що утворює глуху нішу 3, усередині якої розза рахунок цього, забезпечити дискретність екземміщені підкладка 4 під роздавальні екземпляри плярів роздавальної друкарської продукції при їх друкарської продукції, що взаємодіє з механізмом витяганні, тобто обмежити одночасний доступ до подачі 5. Механізм подачі виконаний у вигляді Свсього масиву др укарської продукції, поліпшити образной пружної пластини, закріпленої одним умови експлуатації і оперативність закладки черкінцем до задньої панелі 6 ніші 3. У ніші 3 встановгової партії друкарської продукції. лений рухливий екран з прозорого матеріалу 7 з Задача вирішена тим, що в рекламно - інформожливістю створення з панелями 6, 8, 9 згаданої маційному стенді Discretcell, що містить несучий ніші 3 і підкладкою 4 відкритої кишені 10 із позіхом елемент з розміщеним на ньому диспенсером у 11, оберненим вгору. Рухливий екран з прозорого вигляді панельної конструкції що утворює глуху матеріалу 7 має заставну щілину 12, яка утворена нішу, усередині якої розміщені підкладка під розза допомогою щита 13 з днищем 14. Екран з продавальні екземпляри друкарської продукції, яка зорого матеріалу 7 із заставною щілиною 12 завзаємодіє з механізмом подачі, екран з прозорого безпечений бортами 15, оберненими у середину матеріалу із заставною щілиною яка має днище ніші і елементами фіксації у вигляді штифта 16, під рекламний екземпляр друкарської продукції, отворів 17 в бортах 15 та отвір 18 в панелях 9 ніші встановлений в ніші з можливістю утворення із 3. Підкладка 4 розміщена над рівнем днища 14 згаданою підкладкою і панелями згаданої ніші відзаставної щілини 12 рухливого екрану 7. У щиті 13 критої кишені, згідно корисної моделі, екран з провиконаний технологічний отвір 19. Рухливий екран зорого матеріалу із заставною щілиною виконаний 7 із заставною щілиною 12 має шарнірний зв’язок, рухливим і забезпечений бортами, оберненими у нерухома вісь 20 якого пропущена через отвори 21 середину ніші і елементами фіксації його полов бортах 15 згаданого рухливого екрану 7 і зафікження відносно панелей ніші, при цьому підкладка сована в посадочних гніздах 22, що виконані в розміщена над рівнем днища заставної щілини панелях 9 ніші 3. Нерухома вісь 20 шарніра зміщеекрану, у верхній центральній частині якого викона усередину ніші 3 відносно вільного її краю. наний виріз. Отвори 21 під нерухому вісь 20 шарніра виконані в Згідно корисної моделі рухливий екран із занижній частині бортів 15. У верхній центральній ставною щілиною має шарнірний зв’язок, нерухочастині рухли вого екрану 7 виконаний виріз 23. ма вісь якого пропущена через отвори в бортах Рекламно - інформаційний стенд Discretcell згаданого рухливого екрану і зафіксована в панедля демонстрації і поширення друкарської продуклях ніші. Нерухома вісь шарніра зміщена усередиції реалізується таким чином. З диспенсера 2 витяну ніші відносно вільного її краю. гуються штифт 16. Прозорий екран 7 відкривають 5 38407 6 за рахунок шарніра 20. У заставну щілину 12 поламувати основну інформацію замовника. Для міщають рекламний екземпляр друкарської продузміни рекламного екземпляра друкарської продуккції. Всередину диспенсера 2 на підкладку 4 розції передбачений технологічний отвір 19. міщують роздавальні екземпляри друкарської Споживачі можуть знайомитися як з короткою, продукції, при цьому механізм подачі 5 стискуєтьосновною інформацією замовника, з рекламного ся. Прозорий екран 7 закривають і закріплюють екземпляра друкарської продукції, так і з детальшти фтом 16 пропущений крізь отвір 17 в бортах 15 ною інформацією, узявши роздавальний екземпі отвір 18 в панелі 9. На панелях 9 розташовано ляр друкарської продукції і залишивши його у седекілька отворів 18 для регулювання зазору позіху бе. При цьому замовник може не хвилюватися, що 11 за рахунок установки штифта 16. Це забезпеувесь масив роздавальних екземплярів друкарсьчує дискретність екземплярів роздавальної друкої продукції забере одна особа. карської продукції при їх витяганні, тобто обмежує Диспенсер може мати різні розміри і форми одночасний доступ до всього масиву друкарської залежно від умов замовника. продукції. Несучий елемент 1 може мати різні варіанти: Оскільки диспенсер 2 оснащений рухливим навісні, підлогові, настільні. Крім того диспенсер 2 екраном з прозорого матеріалу 7 із заставною щіможе встановлюватися безпосередньо - наприлиною 12, в ньому можна розміщувати як роздаклад на стіл, або за рахунок петель - наприклад на вальний масив, так і рекламний екземпляр друстіну. карської інформації. Оскільки днище 14 заставній Користь представленої моделі полягає в тому, щілині 12 розташовано нижче за підкладку 4, рекщо вона володіє дискретністю і мобільністю. За ламний екземпляр друкарської інформації, який рахунок регульованого зазору позіху в диспенсері поміщається в заставну щілину 12 залишається можна розміщувати роздавальний друкарський недоступним, тому, коли весь масив роздавальних матеріал з різною кількістю сторінок, і не втрачати екземплярів друкарської продукції буде поширепри цьому, дискретності. Крім того шарнірний ний, до наступного завантаження диспенсер не зв’язок прозорого екрану з панелями ніші забезпебуде просто порожнім, але продовжуватиме рекчує оперативність завантаження. 7 Комп’ютерна в ерстка А. Крижанівський 38407 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
