Спосіб виробництва будівельних панелей

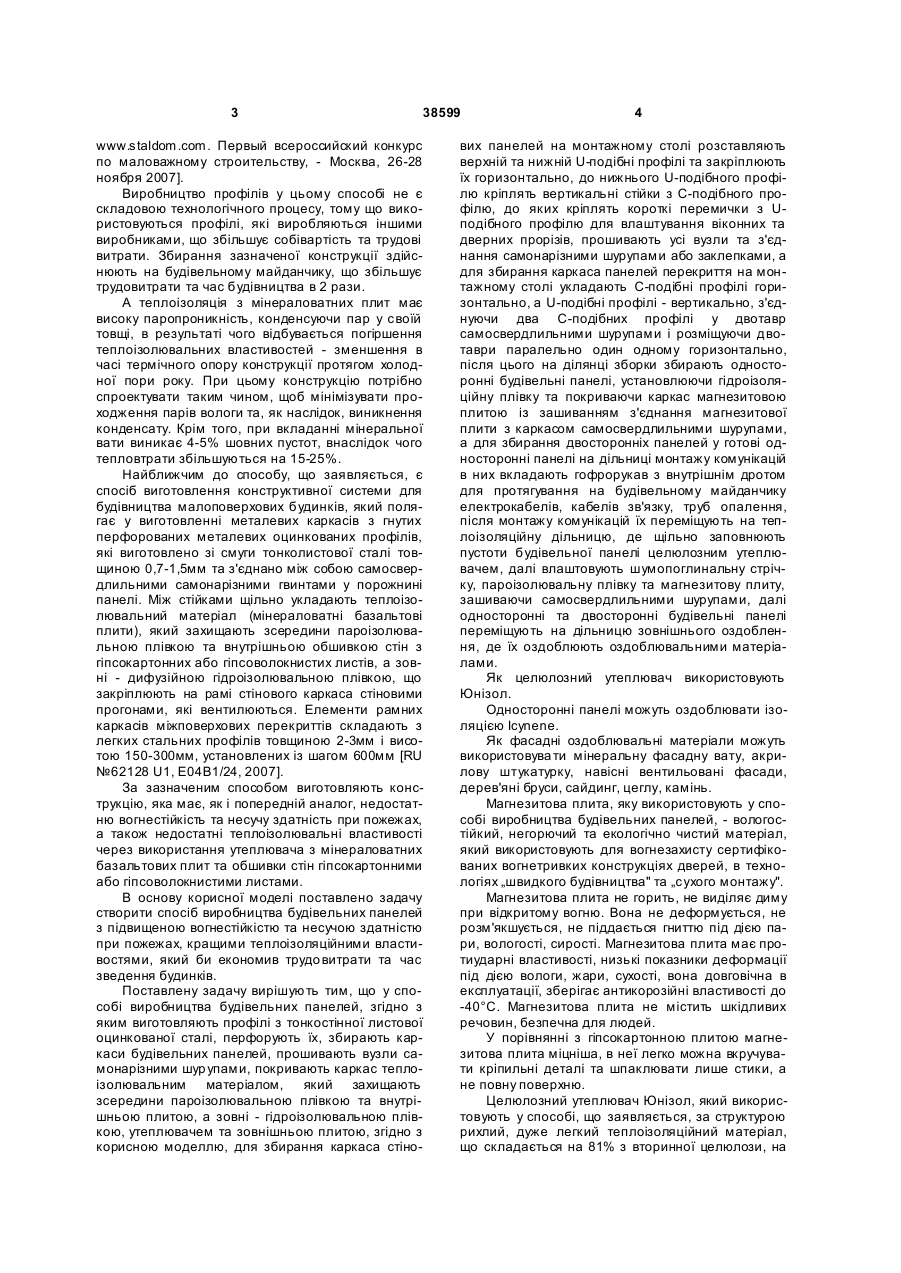

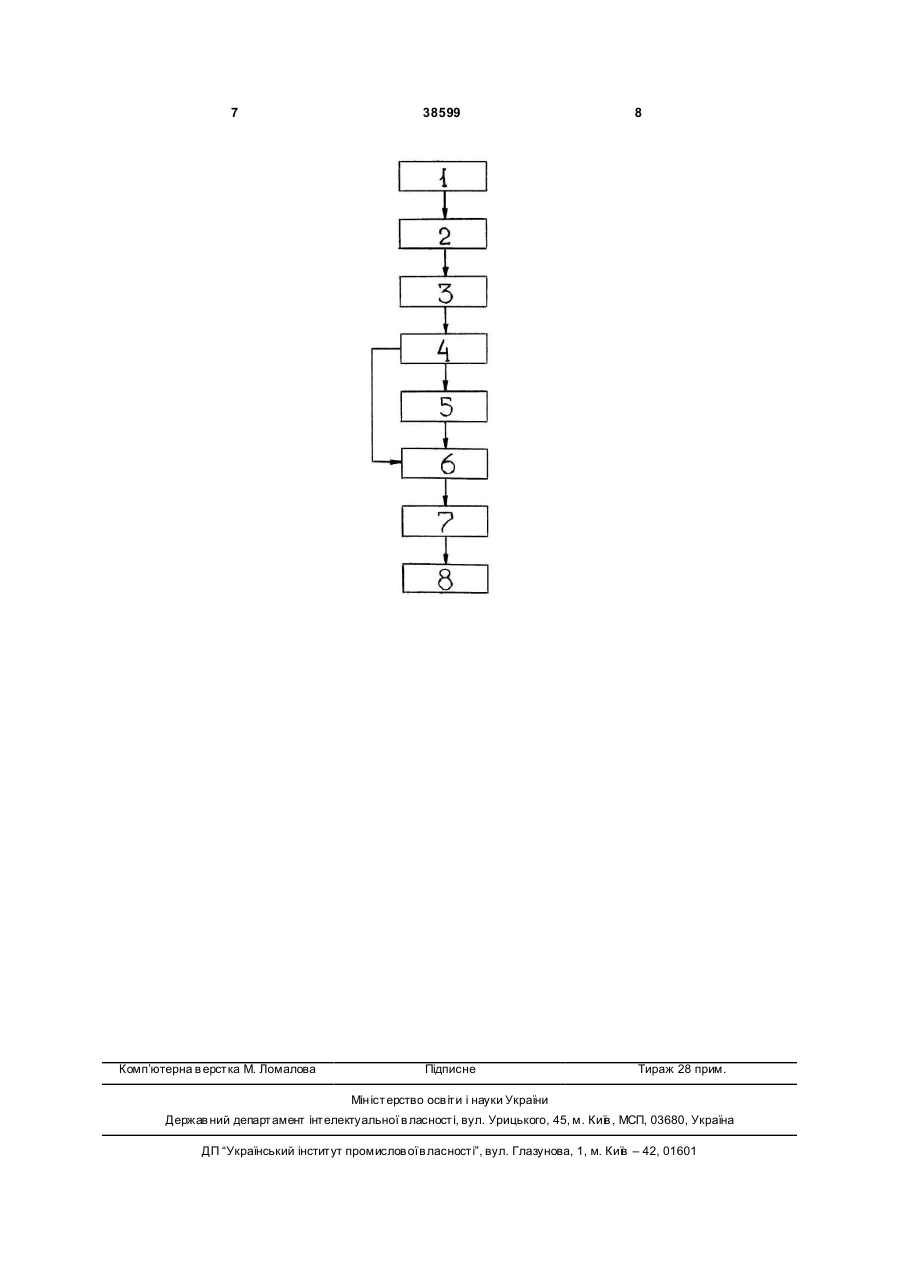

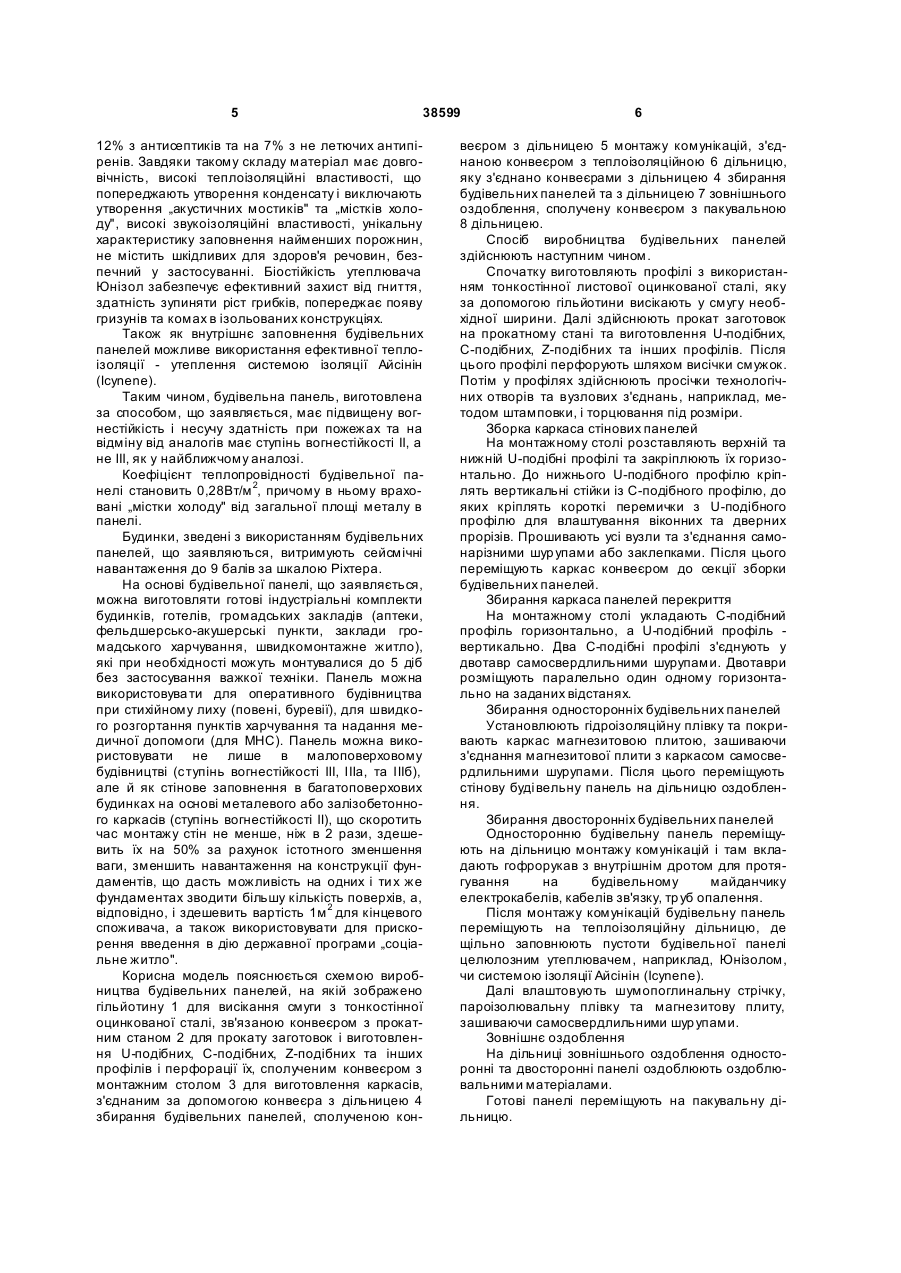

1. Спосіб виробництва будівельних панелей, згідно з яким виготовляють профілі з тонкостінної листової оцинкованої сталі, перфорують їх, збирають каркаси будівельних панелей, прошивають вузли самонарізними шур упами, покривають каркас теплоізолювальним матеріалом, який захищають зсередини пароізолювальною плівкою та внутрішньою плитою, а зовні - гідроізолювальною плівкою, утеплювачем та зовнішньою плитою, який відрізняє ться тим, що для збирання каркаса стінових панелей на монтажному столі розставляють верхній та нижній U-подібні профілі та закріплюють їх горизонтально, до нижнього U-подібного профілю кріплять вертикальні стійки з С-подібного профілю, до яких кріплять короткі перемички з Uподібного профілю для влаштування віконних та дверних прорізів, прошивають усі вузли та з'єднання самонарізними шурупами або заклепками, а для збирання каркаса панелей перекриття на монтажному столі укладають С-подібні профілі горизонтально, а U-подібні профілі - вертикально, з'єднуючи два С-подібних профілі у двотавр U 2 (19) 1 3 38599 www.staldom.com. Первый всероссийский конкурс по маловажному строительству, - Москва, 26-28 ноября 2007]. Виробництво профілів у цьому способі не є складовою технологічного процесу, тому що використовуються профілі, які виробляються іншими виробниками, що збільшує собівартість та трудові витрати. Збирання зазначеної конструкції здійснюють на будівельному майданчику, що збільшує трудовитрати та час будівництва в 2 рази. А теплоізоляція з мінераловатних плит має високу паропроникність, конденсуючи пар у своїй товщі, в результаті чого відбувається погіршення теплоізолювальних властивостей - зменшення в часі термічного опору конструкції протягом холодної пори року. При цьому конструкцію потрібно спроектувати таким чином, щоб мінімізувати проходження парів вологи та, як наслідок, виникнення конденсату. Крім того, при вкладанні мінеральної вати виникає 4-5% шовних пустот, внаслідок чого тепловтрати збільшуються на 15-25%. Найближчим до способу, що заявляється, є спосіб виготовлення конструктивної системи для будівництва малоповерхових будинків, який полягає у виготовленні металевих каркасів з гнутих перфорованих металевих оцинкованих профілів, які виготовлено зі смуги тонколистової сталі товщиною 0,7-1,5мм та з'єднано між собою самосвердлильними самонарізними гвинтами у порожнині панелі. Між стійками щільно укладають теплоізолювальний матеріал (мінераловатні базальтові плити), який захищають зсередини пароізолювальною плівкою та внутрішньою обшивкою стін з гіпсокартонних або гіпсоволокнистих листів, а зовні - дифузійною гідроізолювальною плівкою, що закріплюють на рамі стінового каркаса стіновими прогонами, які вентилюються. Елементи рамних каркасів міжповерхових перекриттів складають з легких стальних профілів товщиною 2-3мм і висотою 150-300мм, установлених із шагом 600мм [RU №62128 U1, E04B1/24, 2007]. За зазначеним способом виготовляють конструкцію, яка має, як і попередній аналог, недостатню вогнестійкість та несучу здатність при пожежах, а також недостатні теплоізолювальні властивості через використання утеплювача з мінераловатних базальтових плит та обшивки стін гіпсокартонними або гіпсоволокнистими листами. В основу корисної моделі поставлено задачу створити спосіб виробництва будівельних панелей з підвищеною вогнестійкістю та несучою здатністю при пожежах, кращими теплоізоляційними властивостями, який би економив трудо витрати та час зведення будинків. Поставлену задачу вирішують тим, що у способі виробництва будівельних панелей, згідно з яким виготовляють профілі з тонкостінної листової оцинкованої сталі, перфорують їх, збирають каркаси будівельних панелей, прошивають вузли самонарізними шур упами, покривають каркас теплоізолювальним матеріалом, який захищають зсередини пароізолювальною плівкою та внутрішньою плитою, а зовні - гідроізолювальною плівкою, утеплювачем та зовнішньою плитою, згідно з корисною моделлю, для збирання каркаса стіно 4 вих панелей на монтажному столі розставляють верхній та нижній U-подібні профілі та закріплюють їх горизонтально, до нижнього U-подібного профілю кріплять вертикальні стійки з С-подібного профілю, до яких кріплять короткі перемички з Uподібного профілю для влаштування віконних та дверних прорізів, прошивають усі вузли та з'єднання самонарізними шурупами або заклепками, а для збирання каркаса панелей перекриття на монтажному столі укладають С-подібні профілі горизонтально, а U-подібні профілі - вертикально, з'єднуючи два С-подібних профілі у двотавр самосвердлильними шурупами і розміщуючи двотаври паралельно один одному горизонтально, після цього на ділянці зборки збирають односторонні будівельні панелі, установлюючи гідроізоляційну плівку та покриваючи каркас магнезитовою плитою із зашиванням з'єднання магнезитової плити з каркасом самосвердлильними шурупами, а для збирання двосторонніх панелей у готові односторонні панелі на дільниці монтажу комунікацій в них вкладають гофрорукав з внутрішнім дротом для протягування на будівельному майданчику електрокабелів, кабелів зв'язку, труб опалення, після монтажу комунікацій їх переміщують на теплоізоляційну дільницю, де щільно заповнюють пустоти будівельної панелі целюлозним утеплювачем, далі влаштовують шумопоглинальну стрічку, пароізолювальну плівку та магнезитову плиту, зашиваючи самосвердлильними шурупами, далі односторонні та двосторонні будівельні панелі переміщують на дільницю зовнішнього оздоблення, де їх оздоблюють оздоблювальними матеріалами. Як целюлозний утеплювач використовують Юнізол. Односторонні панелі можуть оздоблювати ізоляцією Ісуnеnе. Як фасадні оздоблювальні матеріали можуть використовува ти мінеральну фасадну вату, акрилову штукатурку, навісні вентильовані фасади, дерев'яні бруси, сайдинг, цеглу, камінь. Магнезитова плита, яку використовують у способі виробництва будівельних панелей, - вологостійкий, негорючий та екологічно чистий матеріал, який використовують для вогнезахисту сертифікованих вогнетривких конструкціях дверей, в технологіях „швидкого будівництва" та „сухого монтажу". Магнезитова плита не горить, не виділяє диму при відкритому вогню. Вона не деформується, не розм'якшується, не піддається гниттю під дією пари, вологості, сирості. Магнезитова плита має протиударні властивості, низькі показники деформації під дією вологи, жари, сухості, вона довговічна в експлуатації, зберігає антикорозійні властивості до -40°С. Магнезитова плита не містить шкідливих речовин, безпечна для людей. У порівнянні з гіпсокартонною плитою магнезитова плита міцніша, в неї легко можна вкручувати кріпильні деталі та шпаклювати лише стики, а не повну поверхню. Целюлозний утеплювач Юнізол, який використовують у способі, що заявляється, за структурою рихлий, дуже легкий теплоізоляційний матеріал, що складається на 81% з вторинної целюлози, на 5 38599 12% з антисептиків та на 7% з не летючих антипіренів. Завдяки такому складу матеріал має довговічність, високі теплоізоляційні властивості, що попереджають утворення конденсату і виключають утворення „акустичних мостиків" та „містків холоду", високі звукоізоляційні властивості, унікальну характеристику заповнення найменших порожнин, не містить шкідливих для здоров'я речовин, безпечний у застосуванні. Біостійкість утеплювача Юнізол забезпечує ефективний захист від гниття, здатність зупиняти ріст грибків, попереджає появу гризунів та комах в ізольованих конструкціях. Також як внутрішнє заповнення будівельних панелей можливе використання ефективної теплоізоляції - утеплення системою ізоляції Айсінін (Ісуnеnе). Таким чином, будівельна панель, виготовлена за способом, що заявляється, має підвищену вогнестійкість і несучу здатність при пожежах та на відміну від аналогів має ступінь вогнестійкості II, а не III, як у найближчому аналозі. Коефіцієнт теплопровідності будівельної панелі становить 0,28Вт/м 2, причому в ньому враховані „містки холоду" від загальної площі металу в панелі. Будинки, зведені з використанням будівельних панелей, що заявляються, витримують сейсмічні навантаження до 9 балів за шкалою Ріхтера. На основі будівельної панелі, що заявляється, можна виготовляти готові індустріальні комплекти будинків, готелів, громадських закладів (аптеки, фельдшерсько-акушерські пункти, заклади громадського харчування, швидкомонтажне житло), які при необхідності можуть монтувалися до 5 діб без застосування важкої техніки. Панель можна використовува ти для оперативного будівництва при стихійному лиху (повені, буревії), для швидкого розгортання пунктів харчування та надання медичної допомоги (для МНС). Панель можна використовувати не лише в малоповерховому будівництві (ступінь вогнестійкості III, ІІІа, та ІІІб), але й як стінове заповнення в багатоповерхових будинках на основі металевого або залізобетонного каркасів (ступінь вогнестійкості II), що скоротить час монтажу стін не менше, ніж в 2 рази, здешевить їх на 50% за рахунок істотного зменшення ваги, зменшить навантаження на конструкціїфундаментів, що дасть можливість на одних і ти х же фундаментах зводити більшу кількість поверхів, а, відповідно, і здешевить вартість 1м 2 для кінцевого споживача, а також використовувати для прискорення введення в дію державної програми „соціальне житло". Корисна модель пояснюється схемою виробництва будівельних панелей, на якій зображено гільйотину 1 для висікання смуги з тонкостінної оцинкованої сталі, зв'язаною конвеєром з прокатним станом 2 для прокату заготовок і виготовлення U-подібних, С-подібних, Z-подібних та інших профілів і перфорації їх, сполученим конвеєром з монтажним столом 3 для виготовлення каркасів, з'єднаним за допомогою конвеєра з дільницею 4 збирання будівельних панелей, сполученою кон 6 веєром з дільницею 5 монтажу комунікацій, з'єднаною конвеєром з теплоізоляційною 6 дільницю, яку з'єднано конвеєрами з дільницею 4 збирання будівельних панелей та з дільницею 7 зовнішнього оздоблення, сполучену конвеєром з пакувальною 8 дільницею. Спосіб виробництва будівельних панелей здійснюють наступним чином. Спочатку виготовляють профілі з використанням тонкостінної листової оцинкованої сталі, яку за допомогою гільйотини висікають у смугу необхідної ширини. Далі здійснюють прокат заготовок на прокатному стані та виготовлення U-подібних, С-подібних, Z-подібних та інших профілів. Після цього профілі перфорують шляхом висічки смужок. Потім у профілях здійснюють просічки технологічних отворів та вузлових з'єднань, наприклад, методом штамповки, і торцювання під розміри. Зборка каркаса стінових панелей На монтажному столі розставляють верхній та нижній U-подібні профілі та закріплюють їх горизонтально. До нижнього U-подібного профілю кріплять вертикальні стійки із С-подібного профілю, до яких кріплять короткі перемички з U-подібного профілю для влаштування віконних та дверних прорізів. Прошивають усі вузли та з'єднання самонарізними шур упами або заклепками. Після цього переміщують каркас конвеєром до секції зборки будівельних панелей. Збирання каркаса панелей перекриття На монтажному столі укладають С-подібний профіль горизонтально, а U-подібний профіль вертикально. Два С-подібні профілі з'єднують у двотавр самосвердлильними шурупами. Двотаври розміщують паралельно один одному горизонтально на заданих відстанях. Збирання односторонніх будівельних панелей Установлюють гідроізоляційну плівку та покривають каркас магнезитовою плитою, зашиваючи з'єднання магнезитової плити з каркасом самосвердлильними шурупами. Після цього переміщують стінову буді вельну панель на дільницю оздоблення. Збирання двосторонніх будівельних панелей Односторонню будівельну панель переміщують на дільницю монтажу комунікацій і там вкладають гофрорукав з внутрішнім дротом для протягування на будівельному майданчику електрокабелів, кабелів зв'язку, тр уб опалення. Після монтажу комунікацій будівельну панель переміщують на теплоізоляційну дільницю, де щільно заповнюють пустоти будівельної панелі целюлозним утеплювачем, наприклад, Юнізолом, чи системою ізоляції Айсінін (Ісуnеnе). Далі влаштовують шумопоглинальну стрічку, пароізолювальну плівку та магнезитову плиту, зашиваючи самосвердлильними шур упами. Зовнішнє оздоблення На дільниці зовнішнього оздоблення односторонні та двосторонні панелі оздоблюють оздоблювальними матеріалами. Готові панелі переміщують на пакувальну дільницю. 7 Комп’ютерна в ерстка М. Ломалова 38599 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
