Висувний елемент для шафи комплектного розподільного пристрою

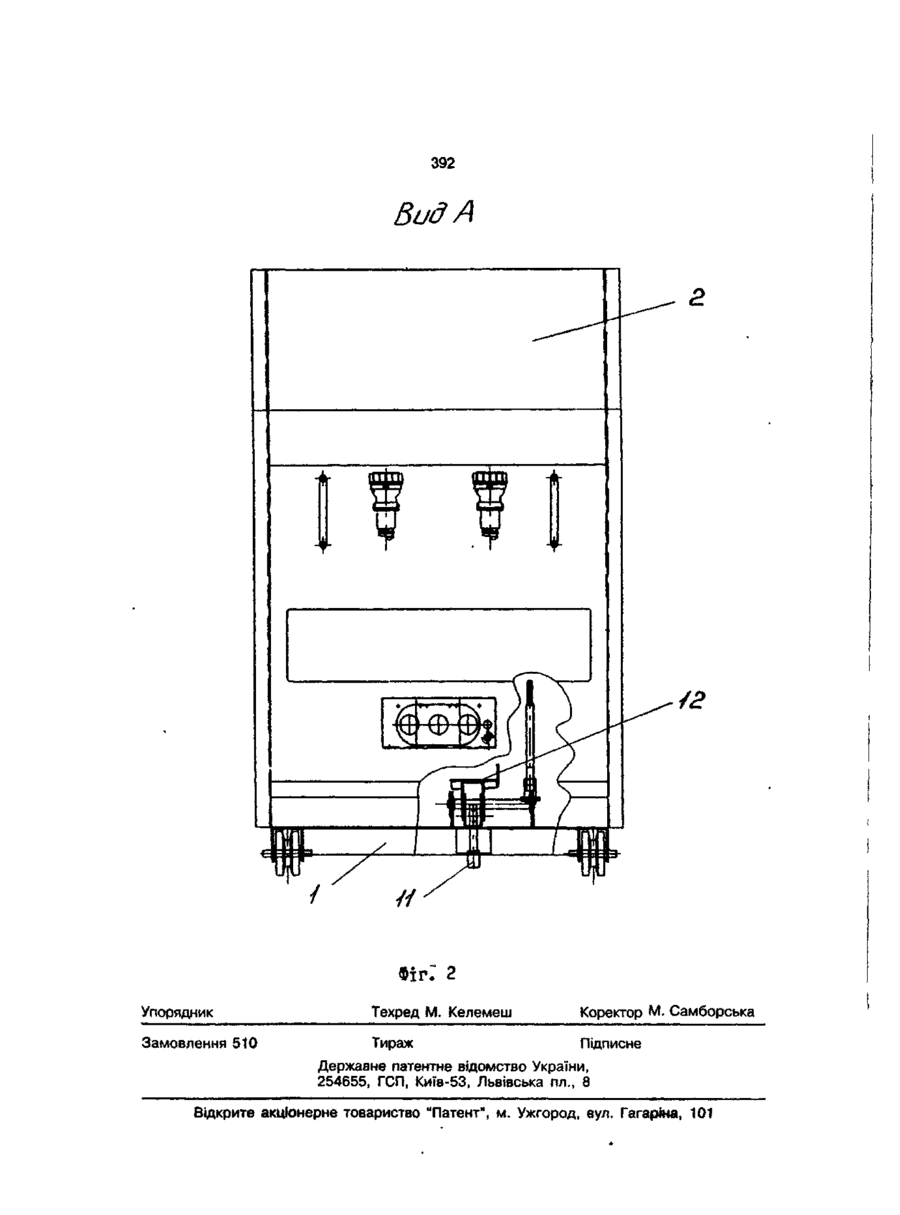

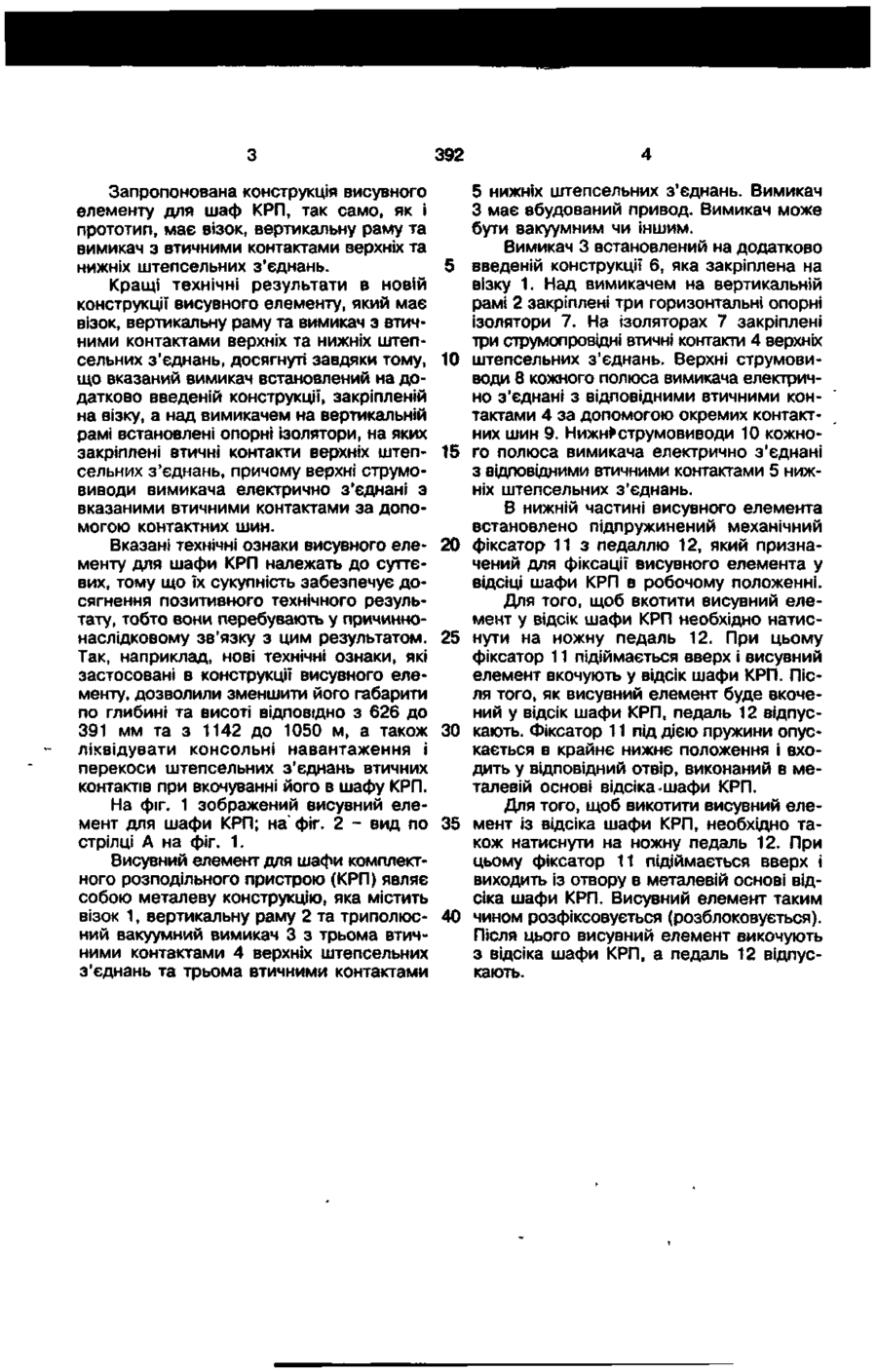

Висувний елемент для шафи комплектного розподільного пристрою, що містить візок, вертикальну раму та вимикач з етичними контактами верхніх і нижніх штепсельних з'єднань, який в і д р і з н я є т ь с я тим, що вказаний вимикач встановлений на додатково введеній конструкції, закріпленій на візку, а над вимикачем на вертикальній рамі встановлені опорні ізолятори, на яких закріплені етичні контакти верхніх штепсельних з'єднань, причому верхні струмовиводи вимикача електрично з'єднані з вказаними етичними контактами за допомогою контактних шин. мента практично неможливо. Крім того, при вкочуванні такого висувного елементу в шафу КРП встановлений на ньому маломасляний колонковий вимикач має значні консольні навантаження, тому що він закріплений на візку тільки в своїй нижній частині. А це може призвести до перекосів і порушень надійності штепсельних з'єднань етичних контактів. В основу запропонованої корисної моделі поставлено задачу створення для шаф КРП нової конструкції висувного елемента з кращими технічними результатами, на якому можно було б встановлювати малогабаритні вакуумні та інші малогабаритні вимикачі. Новий висувний елемент повинен мати також менші габарити по глибині і висоті, а також не допускати перекосів штепсельних з'єднань етичних контактів при вкочуванні його в шафу КРП. «•ж 392 Запропонована конструкція висувного елементу для шаф КРП, так само, як і прототип, має візок, вертикальну раму та вимикач з етичними контактами верхніх та нижніх штепсельних з'єднань. Кращі технічні результати в новій конструкції висувного елементу, який має візок, вертикальну раму та вимикач з етичними контактами верхніх та нижніх штепсельних з'єднань, досягнуті завдяки тому, що вказаний вимикач встановлений на додатково введеній конструкції, закріпленій на візку, а над вимикачем на вертикальній рамі встановлені опорні ізолятори, на яких закріплені етичні контакти верхніх штепсельних з'єднань, причому верхні струмовиводи вимикача електрично з'єднані з вказаними етичними контактами за допомогою контактних шин. Вказані технічні ознаки висувного елементу для шафи КРП належать до суттєвих, тому що їх сукупність забезпечує досягнення позитивного технічного результату, тобто вони перебувають у причиннонаслідковому зв'язку з цим результатом. Так, наприклад, нові технічні ознаки, які застосовані в конструкції висувного елементу, дозволили зменшити його габарити по глибині та висоті відповідно з 626 до 391 мм та з 1142 до 1050 м, а також ліквідувати консольні навантаження і перекоси штепсельних з'єднань етичних контактів при вкочуванні його в шафу КРП. На фіг. 1 зображений висувний елемент для шафи КРП; на' фіг. 2 - вид по стрілці А на фіг. 1. Висувний елемент для шафи комплектного розподільного пристрою (КРП) являє собою металеву конструкцію, яка містить візок 1, вертикальну раму 2 та триполюсний вакуумний вимикач 3 з трьома етичними контактами 4 верхніх штепсельних з'єднань та трьома етичними контактами 5 10 15 20 25 30 35 40 5 нижніх штепсельних з'єднань. Вимикач З має вбудований привод. Вимикач може бути вакуумним чи іншим. Вимикач 3 встановлений на додатково введеній конструкції б, яка закріплена на візку 1. Над вимикачем на вертикальній рамі 2 закріплені три горизонтальні опорні ізолятори 7. На ізоляторах 7 закріплені три струмопровідні етичні контакти 4 верхніх штепсельних з'єднань. Верхні струмовиводи 8 кожного полюса вимикача електрично з'єднані з відповідними етичними контактами 4 за допомогою окремих контактних шин 9. Нижн^струмовиводи 10 кожного полюса вимикача електрично з'єднані з відповідними етичними контактами 5 нижніх штепсельних з'єднань. В нижній частині висувного елемента встановлено підпружинений механічний фіксатор 11 з педаллю 12, який призначений для фіксації висувного елемента у відсіці шафи КРП в робочому положенні. Для того, щоб вкотити висувний елемент у відсік шафи КРП необхідно натиснути на ножну педаль 12. При цьому фіксатор 11 підіймається вверх і висувний елемент вкочують у відсік шафи КРП. Після того, як висувний елемент буде вкочений у відсік шафи КРП, педаль 12 відпускають. Фіксатор 11 під дією пружини опускається в крайнє нижнє положення і входить у відповідний отвір, виконаний в металевій основі відсіка »шафи КРП. Для того, щоб викотити висувний елемент із відсіка шафи КРП, необхідно також натиснути на ножну педаль 12. При цьому фіксатор 11 підіймається вверх і виходить із отвору в металевій основі відсіка шафи КРП. Висувний елемент таким чином розфіксовується (розблоковується). Після цього висувний елемент викочують з відсіка шафи КРП, а педаль 12 відпускають. 392 Вад А • * • ІІ\ 2 Упорядник Техред М. Келемеш Коректор М. Самборська Замовлення 510 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
