Вибухобезпечний головний акумуляторний світильник

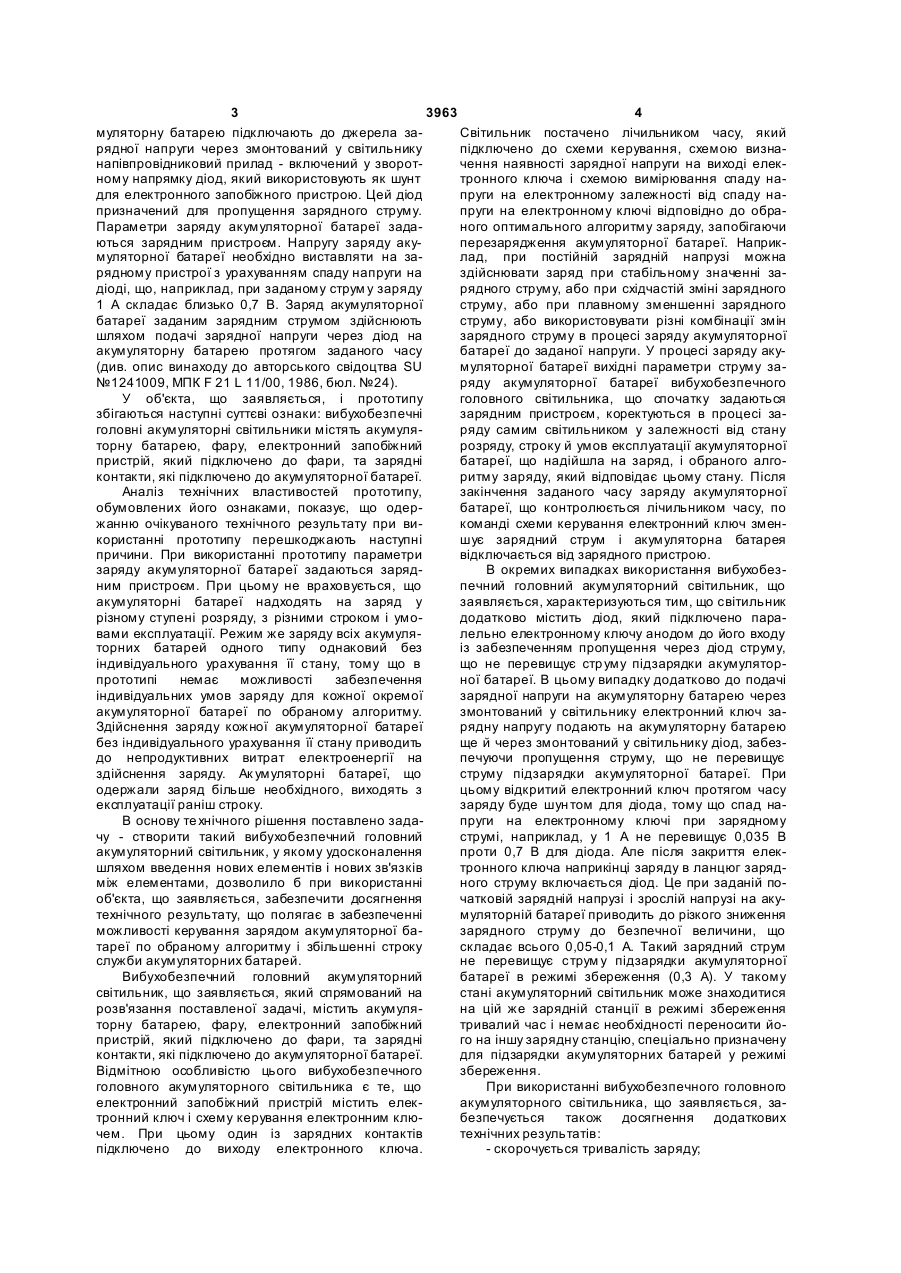

1. Вибухобезпечний головний акумуляторний світильник, що містить акумуляторну батарею, фару, електронний пристрій, який підключений до фари, та зарядні контакти, які підключені до акумуляторної батареї, який відрізняється тим, що електронний пристрій містить електронний ключ і 3 3963 4 муляторну батарею підключають до джерела заСвітильник постачено лічильником часу, який рядної напруги через змонтований у світильнику підключено до схеми керування, схемою визнанапівпровідниковий прилад - включений у зворотчення наявності зарядної напруги на виході елекному напрямку діод, який використовують як шунт тронного ключа і схемою вимірювання спаду надля електронного запобіжного пристрою. Цей діод пруги на електронному залежності від спаду напризначений для пропущення зарядного струму. пруги на електронному ключі відповідно до обраПараметри заряду акумуляторної батареї заданого оптимального алгоритму заряду, запобігаючи ються зарядним пристроєм. Напругу заряду акуперезарядження акумуляторної батареї. Наприкмуляторної батареї необхідно виставляти на залад, при постійній зарядній напрузі можна рядному пристрої з урахуванням спаду напруги на здійснювати заряд при стабільному значенні задіоді, що, наприклад, при заданому струм у заряду рядного струму, або при східчастій зміні зарядного 1 А складає близько 0,7 В. Заряд акумуляторної струму, або при плавному зменшенні зарядного батареї заданим зарядним струмом здійснюють струму, або використовувати різні комбінації змін шляхом подачі зарядної напруги через діод на зарядного струму в процесі заряду акумуляторної акумуляторну батарею протягом заданого часу батареї до заданої напруги. У процесі заряду аку(див. опис винаходу до авторського свідоцтва SU муляторної батареї вихідні параметри струму за№1241009, МПК F 21 L 11/00, 1986, бюл. №24). ряду акумуляторної батареї вибухобезпечного У об'єкта, що заявляється, і прототипу головного світильника, що спочатку задаються збігаються наступні суттєві ознаки: вибухобезпечні зарядним пристроєм, коректуються в процесі заголовні акумуляторні світильники містять акумуляряду самим світильником у залежності від стану торну батарею, фару, електронний запобіжний розряду, строку й умов експлуатації акумуляторної пристрій, який підключено до фари, та зарядні батареї, що надійшла на заряд, і обраного алгоконтакти, які підключено до акумуляторної батареї. ритму заряду, який відповідає цьому стану. Після Аналіз технічних властивостей прототипу, закінчення заданого часу заряду акумуляторної обумовлених його ознаками, показує, що одербатареї, що контролюється лічильником часу, по жанню очікуваного технічного результату при викоманді схеми керування електронний ключ зменкористанні прототипу перешкоджають наступні шує зарядний струм і акумуляторна батарея причини. При використанні прототипу параметри відключається від зарядного пристрою. заряду акумуляторної батареї задаються зарядВ окремих випадках використання вибухобезним пристроєм. При цьому не враховується, що печний головний акумуляторний світильник, що акумуляторні батареї надходять на заряд у заявляється, характеризуються тим, що світильник різному ступені розряду, з різними строком і умододатково містить діод, який підключено паравами експлуатації. Режим же заряду всіх акумулялельно електронному ключу анодом до його входу торних батарей одного типу однаковий без із забезпеченням пропущення через діод струму, індивідуального урахування її стану, тому що в що не перевищує стр уму підзарядки акумуляторпрототипі немає можливості забезпечення ної батареї. В цьому випадку додатково до подачі індивідуальних умов заряду для кожної окремої зарядної напруги на акумуляторну батарею через акумуляторної батареї по обраному алгоритму. змонтований у світильнику електронний ключ заЗдійснення заряду кожної акумуляторної батареї рядну напругу подають на акумуляторну батарею без індивідуального урахування її стану приводить ще й через змонтований у світильнику діод, забездо непродуктивних витрат електроенергії на печуючи пропущення струму, що не перевищує здійснення заряду. Ак умуляторні батареї, що струму підзарядки акумуляторної батареї. При одержали заряд більше необхідного, виходять з цьому відкритий електронний ключ протягом часу експлуатації раніш строку. заряду буде шун том для діода, тому що спад наВ основу те хнічного рішення поставлено задапруги на електронному ключі при зарядному чу - створити такий вибухобезпечний головний струмі, наприклад, у 1 А не перевищує 0,035 В акумуляторний світильник, у якому удосконалення проти 0,7 В для діода. Але після закриття елекшляхом введення нових елементів і нових зв'язків тронного ключа наприкінці заряду в ланцюг зарядміж елементами, дозволило б при використанні ного струму включається діод. Це при заданій пооб'єкта, що заявляється, забезпечити досягнення чатковій зарядній напрузі і зрослій напрузі на акутехнічного результату, що полягає в забезпеченні муляторній батареї приводить до різкого зниження можливості керування зарядом акумуляторної базарядного струму до безпечної величини, що тареї по обраному алгоритму і збільшенні строку складає всього 0,05-0,1 А. Такий зарядний струм служби акумуляторних батарей. не перевищує струм у підзарядки акумуляторної Вибухобезпечний головний акумуляторний батареї в режимі збереження (0,3 А). У такому світильник, що заявляється, який спрямований на стані акумуляторний світильник може знаходитися розв'язання поставленої задачі, містить акумуляна цій же зарядній станції в режимі збереження торну батарею, фару, електронний запобіжний тривалий час і немає необхідності переносити йопристрій, який підключено до фари, та зарядні го на іншу зарядну станцію, спеціально призначену контакти, які підключено до акумуляторної батареї. для підзарядки акумуляторних батарей у режимі Відмітною особливістю цього вибухобезпечного збереження. головного акумуляторного світильника є те, що При використанні вибухобезпечного головного електронний запобіжний пристрій містить елекакумуляторного світильника, що заявляється, затронний ключ і схему керування електронним клюбезпечується також досягнення додаткових чем. При цьому один із зарядних контактів технічних результатів: підключено до виходу електронного ключа. - скорочується тривалість заряду; 5 3963 6 - заощаджується електроенергія шляхом зазаряду. Потім, з використанням вмонтованої у безпечення індивідуальних умов заряду для кожсвітильник схеми 8, визначають наявність зарядної ної окремої акумуляторної батареї і запобігання напруги на виході електронного ключа і в схемі непродуктивних витрат електроенергії при заряді керування 6 генерують сигнал для відкриття елекакумуляторних батарей більше необхідного; тронного ключа 5. Включають лічильник часу 7 і з - спрощується підзарядка акумуляторних бавикористанням вмонтованої у світильник схеми 9 тарей, які не видано в експлуатацію, шляхом аввимірюють спад напруги на електронному ключі в томатичного забезпечення їхньої підзарядки в репроцесі заряду акумуляторної батареї 1. Протягом жимі збереження на тій же, а не на іншій зарядній часу заряду періодично шляхом зміни потенціалу станції. на виході схеми керування 6, а, отже, і на вході Суть конструкції вибухобезпечного головного електронного ключа 5, регулюють величину заакумуляторного світильника, що заявляється, порядного струму в залежності від спаду напруги на яснюється графічним матеріалом, на якому покаелектронному ключі 5. Зарядний струм регулюють зано принципову блок-схему виконання такого відповідно до оптимального алгоритму, обраному світильника. На графічному матеріалі проставлені з пам'яті схеми керування 6, наприклад, плавно такі позначення: зменшують протягом часу заряду. Після 1 - акумуляторна батарея; закінчення заданого часу заряду акумуляторної 2 - фара; батареї, рівного, наприклад, 12 годинам, по ко3 - зарядний контакт; манді схеми керування 6 електронний ключ 5 4 - зарядний контакт; зменшує зарядний струм, заряд акумуляторної 5 - електронний ключ; батареї 1 припиняється і світильник можна 6 - схема керування ; відключити від зарядного пристрою. 7 - лічильник часу; В окремому випадку використання 8 - схема визначення наявності зарядної насвітильника, що заявляється, додатково до подачі пруги; зарядної напруги на акумуляторну батарею 1 че9 - схема вимірювання спаду напруги на елекрез вмонтований у світильник електронний ключ 5 тронному ключі; зарядну напругу подають на акумуляторну бата10 - діод. рею 1 ще й через вмонтований у світильник діод В конкретному прикладі здійснення вибухо10, забезпечуючи пропущення через нього струму, безпечний головний акумуляторний світильник що не перевищує стр уму підзарядки акумулятормістить акумуляторну батарею 1, фару 2 та заної батареї. У цьому випадку відкритий електронрядні контакти 3 і 4, які підключено до акумуляторний ключ 5 протягом часу заряду є для діода 10 ної батареї 1. Послідовно з фарою 2 включено шунтом і регулює величину зарядного струму в електроннийключ 5, до якого підключено схему залежності від спаду напруги на електронному керування 6. При цьому зарядний контакт 4 ключі 5. Наприкінці заряду, після закриття елекпідключено до виходу електронного ключа 5. тронного ключа 5, зарядний струм не припиСвітильник постачено лічильником часу 7, який няється, а знижується до безпечної величини, що підключено до схеми керування 6. Крім того, складає, наприклад, 0,1 А завдяки спаданню насвітильник постачено схемою 8 визначення наявпруги на діоді 10 більшому, ніж на електронному ності зарядної напруги на виході електронного ключі 5, і зрослій напрузі на акумуляторній батареї ключа і схемою 9 вимірювання спаду напруги на 1 після заряду. Такий зарядний струм не перевиелектронному ключі в процесі заряду акумуляторщує величину стр уму підзарядки акумуляторної ної батареї, входи яких підключено до виходу батареї (0,3 А), яку не видано в експлуатацію. У електронного ключа 5, а виходи - до входу схеми такому стані акумуляторний світильник може знакерування 6. ходитися на зарядній станції в режимі збереження Заряд акумуляторної батареї вибухобезпечнотривалий час. го головного акумуляторного світильника, що заТак при використанні вибухобезпечного головявляється, може бути реалізований, наприклад, ного акумуляторного світильника, що заявляється, так. Через змонтовані на фарі зарядні контакти 3 і досягається технічний результат, який полягає в 4 світильник підключається до зарядного призабезпеченні можливості керування зарядом акустрою зарядної станції. Зарядну напругу подають муляторної батареї по обраному алгоритму, що на акумуляторну батарею 1 через підключений до дозволяє продовжити строк служби акумуляторних схеми керування 6 електронний ключ 5. Даний батарей на 10-15% шляхом запобігання виходу їх з електронний ключ може бути виконаний, наприкексплуатації через перезарядження, скоротити лад, у вигляді МДП-транзистора, для керування тривалість заряду на 15-30% і заощадити елекяким використовується потенціал на його вході. троенергію шляхом забезпечення індивідуальних Для керування станом електронного ключа 5 в умов заряду для кожної окремої акумуляторної залежності від спаду напруги на ньому при батареї і запобігання непродуктивних витрат елекпротіканні через нього струму заряду використотроенергії на заряд акумуляторних батарей більше вують схему 6 керування на базі контролера і тринеобхідного. Крім того, спрощується підзарядка гера. На вихідних контактах зарядного пристрою акумуляторних батарей, які не видано в експлуавиставляють напругу заряду акумуляторної бататацію, шляхом автоматичного забезпечення їхньої реї (з ура хуванням спаду напруги на електронному підзарядки в режимі збереження на тій же, а не на ключі - 0,035 В) для забезпечення заданого струму іншій зарядній станції. 7 Комп’ютерна в ерстка М. Клюкін 3963 8 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601
