Розпилювач лікарських речовин

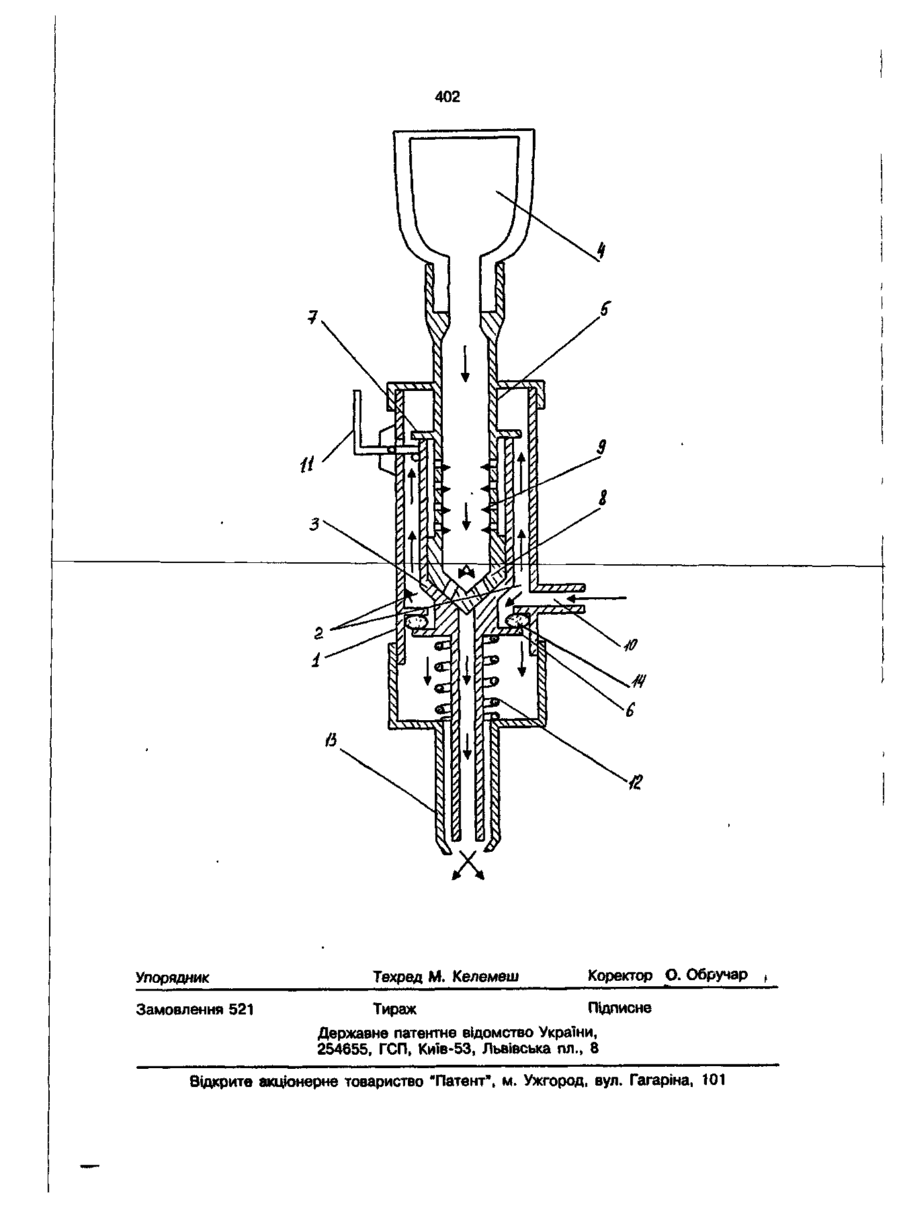

Розпилювач лікарських речовин, що містить корпус з повітряними каналами, трубку для подачі суміші і ємність з трубкою для рідини, який в і д р і з н я є т ь с я тим, що між зовнішньою поверхнею сумішоподавальної трубки і корпусом виконано перший кільцевий повітряний клапан, між торцем трубки для подачі суміші і зовнішньою поверхнею трубки для рідини виконано другий кільцевий повітряний клапан, кінець трубки для рідини, що розташований всередині трубки для подачі суміші, виконано конічним і між ним і отвором трубки для подачі суміші виконано рідинний клапан, при цьому в стінці трубки для рідини виконані калібровані отвори. Корисна модель відноситься до області медицини, зокрема, до області фізіотерапевтичних засобів лікування, що використовують неінвазівні засоби уведення в організм людини лікарських речовин в краплинно-рідкій формі за допомогою повітряного потоку. Корисна модель призначена для застосування в приладах та системах медикаментозного лікування захворювань вуха, горла і носу. Відомий пристрій для уведення порошкоподібної лікарської речовини, що містить герметичну ємність, пористу перегородку, трубопроводи, спусковий механізм, з'єднаний з конічним підпружиненим штоком, конічне сопло і наконечник, з'єднаний з трубопроводом. Пристрій застосовується здебільшого для поверхневої обробки ран і інфікованих дільниць тіла (Авторське свідоцтво СРСР № 1094611, 1984, бюлетень 20). Ознаки аналогу, які співпадають з ознаками корисно? моделі: герметична єм ність; трубопроводи; спусковий механізм; наконечник. Однак означений пристрій має відносно більші габарити, орієнтований на застосування на поверхні тіла і не забезпечує подачу лікарської речовини в природі порожнини тіла людини, що мають обмежений об'єм довільної форми. Відомий розпилювач лікарських речовин, що містить ємність з трубкою для рідини, корпус з рідинним і повітряним каналами, пневматичний балон і закріплену в корпусі трубку для подачі суміші з форсункою. За рахунок виконання форсунки з можливістю повороту розпилювач здатний обробити криволінійні поверхні в великих порожнинах тіла людини. Розпилювач застосовується для профілактики і лікування захворювань верхніх дихальних шляхів. (Авторське свідоцтво СРСР № 1258419, 1986, бюлетень 35). Ознаки прототипу, що співпадають з ознаками корисної моделі: ємність з труб о 402 кою для рідини; корпус з повітряними каналами; трубка для подачі суміші. Однак означений пристрій не забезпечує можливості застосування в невеликих об'ємах і вузьких каналах тіла людини, має обмежений перелік лікарських засобів, придатних до використання з допомогою даного розпилювача. В основу корисної моделі поставлена задача в розпилювачі лікарських речовин шляхом попереднього зниження щільності одиничного об'єму лікарської речовини і синхронізації його подачі з подачею газу забезпечити високу дисперсність розпилення лікарської речовини, в тому числі речовин на масляній основі, в обмежених об'ємах порожнин тіла людини. Означений технічний результат досягається тим, що в розпилювачі лікарських речовин, що містить корпус з повітряними каналами, трубку для подачі суміші і ємність з трубкою для рідини, між зовнішньою поверхнею трубки для подачі суміші і корпусом виконано перший кільцевий повітряний клапан, між торцем трубки для подачі суміші і зовнішньою поверхнею трубки для рідини виконано другий кільцевий повітряний клапан, кінець трубки для рідини, розташований всередині трубки для подачі суміші, виконаний конічним і утворює з отвором трубки для подачі суміші рідинний клапан, при цьому в стінці трубки для рідини виконані калібровані отвори. Істотні ознаки корисної моделі, що заявляється, перераховані в обсязі попереднього абзацу. З них першорядними істотними ознаками є: перший і другий кільцеві повітряні клапани; конічне виконання кінця трубки для рідини; рідинний клапан всередині трубки для подачі суміші; виконання в стінці трубки для рідини каліброваних отворів. Інші істотні ознаки є другорядними. Причинно-наслідковий зв'язок між істотними признаками, що заявляються, і технічним результатом пояснюється наступним. Синхронізація подачі газу (повітря) з подачею рідкої лікарської речовини забезпечується об'єднанням всіх трьох клапанів з виконанням їх конструктивними елементами трубки для подачі суміші, т. т. забезпечується одномоментне лінійне переміщення першого і другого кільцевих повітряних клапанів і рідинного клапана. Висока дисперсність розпилення лікарської речовини досягається застосуванням попереднього емульсування рідкої фази лікарської речовини в трубці для ріди 5 10 15 20 25 30 35 40 45 50 55 ни, в стінці якої виконані калібровані отвори. Газ (повітря) надходить через калібровані отвори в порожнину трубки для рідини, насичує рідку фазу, в бульбашках газу (повітря) утворюється парогазова фаза рідини, збільшується сумарний об'єм стикання рідини з газовим середовищем. В результаті процесів випарювання і абсорбції молекул газу відбувається зниження щільності рідини, зменшуються сили поверхневого натягнення, що призводить до зниження енергетичних витрат на розпилення рідкої фази, збільшує на виході розпилювача питому вагу парогазової фази лікарської речовини. Цей процес особливо важливий для лікарських речовин, що містять масло, і т. п. Із-за їхньої підвищеної в'язкості процес розпилення вимагає більшої енергії стислого газу, що не завжди буває можливим здійснити із-за ризику травматичності, особливо в малих об'ємах порожнин тіла людини. На кресленні схематично показано розпилювач лікарських речовин. Розпилювач лікарських речовин складається з корпуса 1 з повітряними каналами 2, трубки 3 для подачі суміші, ємності 4 з трубкою 5 для рідини, першого кільцевого повітряного клапана 6 на зовнішній поверхні трубки 3 для подачі суміші і другого кільцевого повітряного клапана 7 на її торці, рідинного клапана 8, виконаного на конічному кінці трубки 5 для рідини, стінки якої мають калібровані отвори 9. Подача повітря (газу) здійснюється через штуцер 10. Розпилювач приводиться в дію спусковим важелем 11. В початковому положенні (клапани б, 7 і 8 закриті) - трубка З для подачі суміші утримується циліндричною пружиною 12, яка впирається в ежекторний наконечник 13. Для забезпечення герметичності в першому кільцевому повітряному клапані 6 установлено кільцевий ущільнювач 14. Розпилювач працює таким чином. Ємність 4 заповнюється лікарською речовиною і з'єднується з трубкою 5 для рідини. До штуцера 10 підводять стисле повітря. При натиску на спусковий важіль 11 останній діє на трубку 3 для подачі суміші і викликає її зміщення (ліворуч на фіг. ). Пружина 12 стискається, відкриваються перший кільцевий повітряний клапан 6, другий кільцевий повітряний клапан 7 і рідинний клапан 8. Повітря починає рухатися по повітряним каналам 2 через перший кільцевий повітряний клапан 6 в сторону ежекторного наконечника 13, через другий кільцевий повітряний клапан 7 до каліброваних отворів 9 в стінці трубки 5 402 для рідини. На кінці ежекторного наконечЗовнішній вигляд розпилювача лікарсьника 13 повітря, що виходить, створює ких речовин згідно опису корисної моделі повітряний факел (показаний на фіг. ) і показано на фотографії. Розпилювач викорозрідження в трубці 3 для подачі суміші. наний з латуні, за винятком ємності для В той же час повітря проникає крізь 5 рідини (лікарської речовини), що виконуєтькалібровані отвори 9 в порожнину трубки ся з скла або пластика. Для сполучення 5 для рідини, підвищує в ній тиск і емулькорпуса 1, ежекторного наконечника 13 і сує лікарську речовину, знижує сили трубки для рідини 5 використана різьба. поверхневого натягнення і збільшує об'єм Калібровані отвори виконані свердлінням паро-рідинної фази. Отримана емульсія під 10 діаметром 0,3-0,6 мм. Максимальний дією різниці тисків витікає через відкритий розмір розпилювача разом з ежекторним рідинний клапан 8 в трубку 3 для подачі наконечником 13 і ємністю для рідини 5 не суміші і далі рухається до ежекторного перевищує 240 мм. Розпилювач по своїм наконечника 13, де розпорошується. При мас-габаритним показникам, надійності, відпусканні спускового важеля 11 пружи- 15 простоті обслуговування, зручності в роботі на 12 вертає всі клапани у початковий переважає розпилювач компанії "Нагашизакритий стан і розпилення лікарської ма Медікал Інструмент Лімітед", Японія, що речовини припиняється. застосовується в нинішній час в фізіотерапії. 402 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 521 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
