Обтюратор променистого потоку

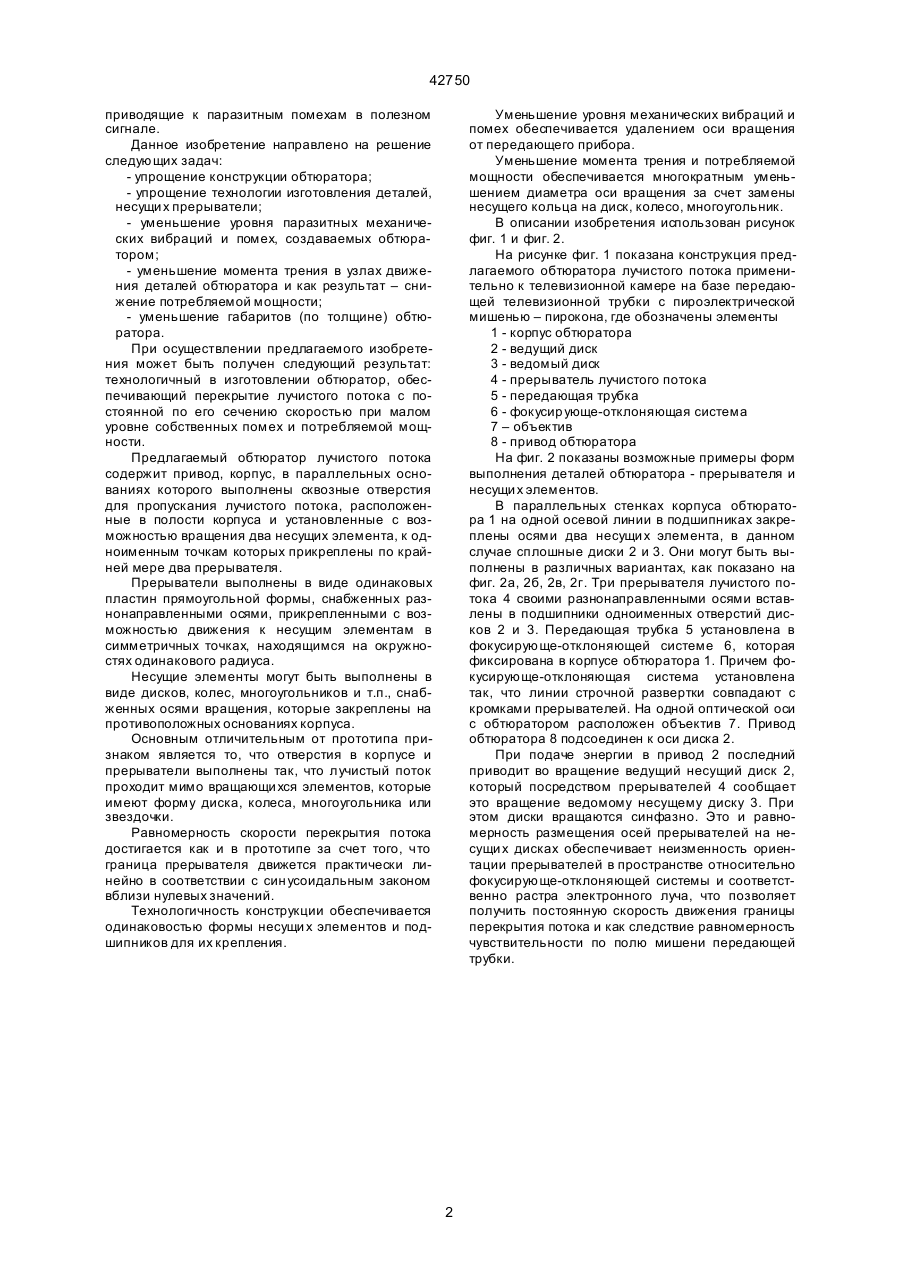

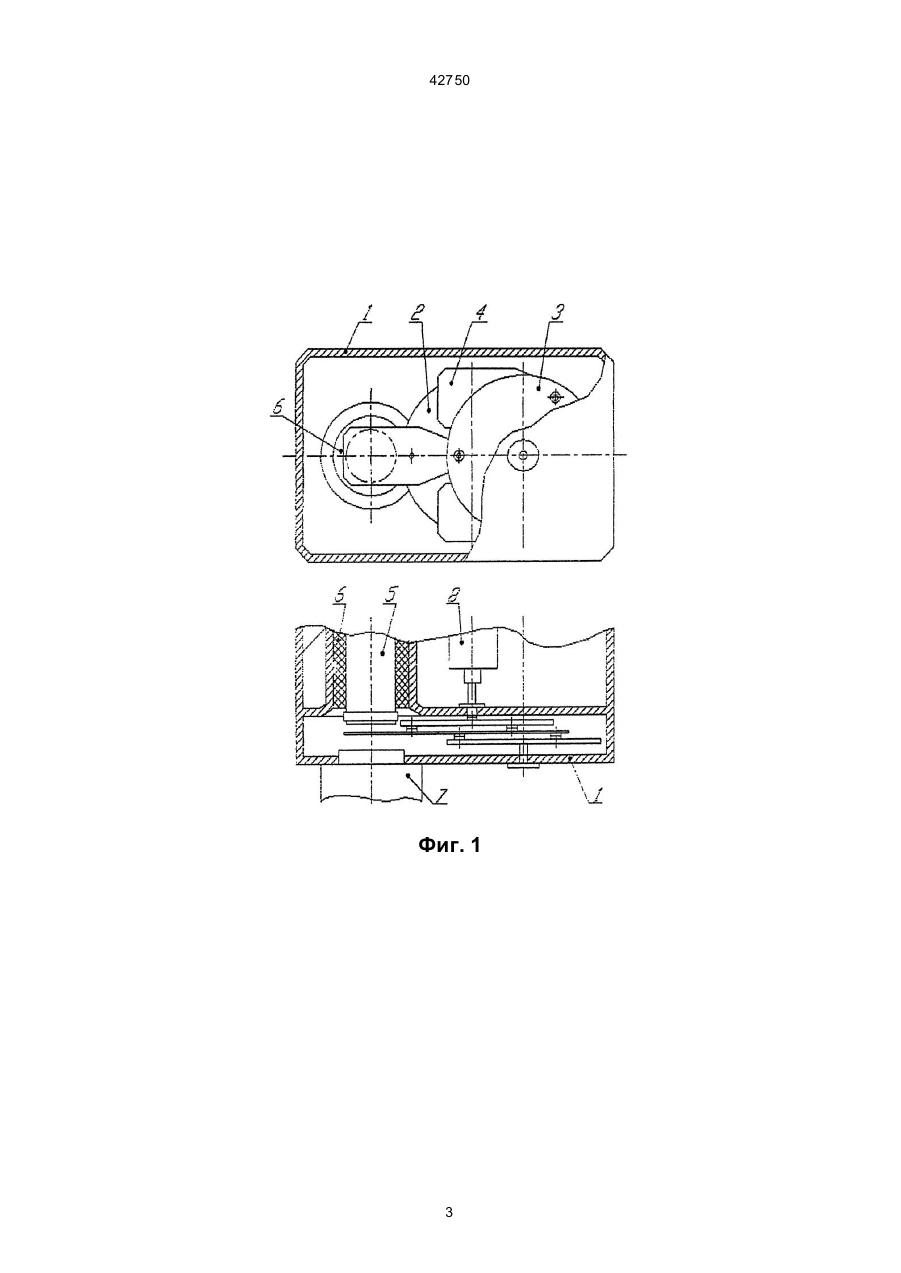

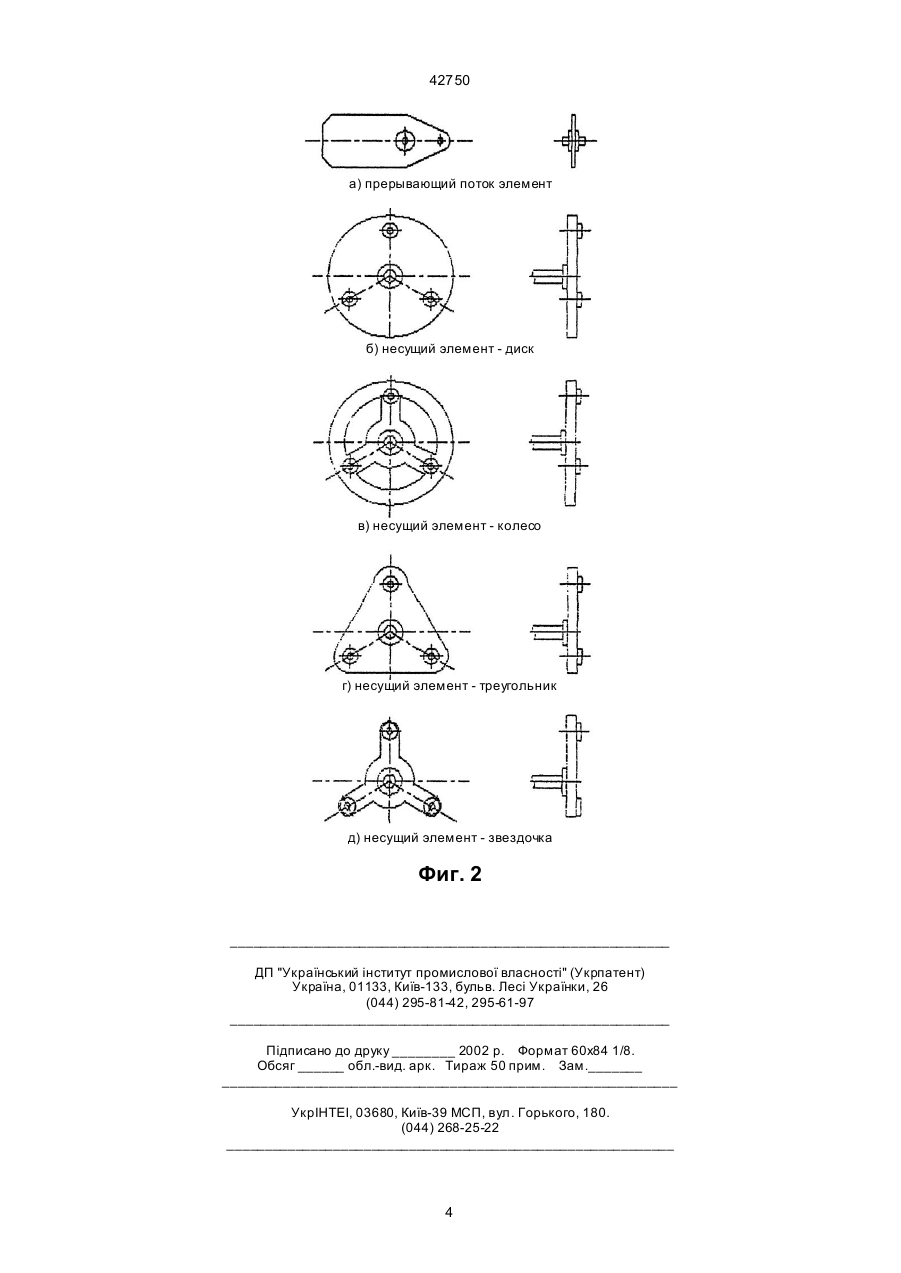

Обтюратор лучистого потока, содержащий привод, корпус, в параллельных основаниях которого выполнены сквозные отверстия для пропускания лучистого потока, расположенные в полости корпуса вращающиеся элементы с прикрепленными к ним по крайней мере двумя прерывателями потока, отличающийся тем, что отверстия в корпусе и прерыватели выполнены так, что лучистый поток проходит мимо вращающихся элементов, которые могут иметь форму диска или колеса, или многоугольника, или звездочки. (19) (21) 96072806 (22) 12.07.1996 (24) 15.11.2001 (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Кір'єв Андрій Анатолійович, Кір'єв Анатолій Ми хайлович (73) Кір'єв Андрій Анатолійович, UA, Кір'єв Анатолій Ми хайлович, UA (56) Авторское свидетельство СССР № 96072806, опубл. 15.10.1984. 42750 приводящие к паразитным помехам в полезном сигнале. Данное изобретение направлено на решение следующих задач: - упрощение конструкции обтюратора; - упрощение технологии изготовления деталей, несущи х прерыватели; - уменьшение уровня паразитных механических вибраций и помех, создаваемых обтюратором; - уменьшение момента трения в узлах движения деталей обтюратора и как результат – снижение потребляемой мощности; - уменьшение габаритов (по толщине) обтюратора. При осуществлении предлагаемого изобретения может быть получен следующий результат: технологичный в изготовлении обтюратор, обеспечивающий перекрытие лучистого потока с постоянной по его сечению скоростью при малом уровне собственных помех и потребляемой мощности. Предлагаемый обтюратор лучистого потока содержит привод, корпус, в параллельных основаниях которого выполнены сквозные отверстия для пропускания лучистого потока, расположенные в полости корпуса и установленные с возможностью вращения два несущих элемента, к одноименным точкам которых прикреплены по крайней мере два прерывателя. Прерыватели выполнены в виде одинаковых пластин прямоугольной формы, снабженных разнонаправленными осями, прикрепленными с возможностью движения к несущим элементам в симметричных точках, находящимся на окружностях одинакового радиуса. Несущие элементы могут быть выполнены в виде дисков, колес, многоугольников и т.п., снабженных осями вращения, которые закреплены на противоположных основаниях корпуса. Основным отличительным от прототипа признаком является то, что отверстия в корпусе и прерыватели выполнены так, что лучистый поток проходит мимо вращающи хся элементов, которые имеют форму диска, колеса, многоугольника или звездочки. Равномерность скорости перекрытия потока достигается как и в прототипе за счет того, что граница прерывателя движется практически линейно в соответствии с син усоидальным законом вблизи нулевых значений. Технологичность конструкции обеспечивается одинаковостью формы несущи х элементов и подшипников для их крепления. Уменьшение уровня механических вибраций и помех обеспечивается удалением оси вращения от передающего прибора. Уменьшение момента трения и потребляемой мощности обеспечивается многократным уменьшением диаметра оси вращения за счет замены несущего кольца на диск, колесо, многоугольник. В описании изобретения использован рисунок фиг. 1 и фиг. 2. На рисунке фиг. 1 показана конструкция предлагаемого обтюратора лучистого потока применительно к телевизионной камере на базе передающей телевизионной трубки с пироэлектрической мишенью – пирокона, где обозначены элементы 1 - корпус обтюратора 2 - ведущий диск 3 - ведомый диск 4 - прерыватель лучистого потока 5 - передающая трубка 6 - фокусир ующе-отклоняющая система 7 – объектив 8 - привод обтюратора На фиг. 2 показаны возможные примеры форм выполнения деталей обтюратора - прерывателя и несущи х элементов. В параллельных стенках корпуса обтюратора 1 на одной осевой линии в подшипниках закреплены осями два несущи х элемента, в данном случае сплошные диски 2 и 3. Они могут быть выполнены в различных вариантах, как показано на фиг. 2а, 2б, 2в, 2г. Три прерывателя лучистого потока 4 своими разнонаправленными осями вставлены в подшипники одноименных отверстий дисков 2 и 3. Передающая трубка 5 установлена в фокусирующе-отклоняющей системе 6, которая фиксирована в корпусе обтюратора 1. Причем фокусирующе-отклоняющая система установлена так, что линии строчной развертки совпадают с кромками прерывателей. На одной оптической оси с обтюратором расположен объектив 7. Привод обтюратора 8 подсоединен к оси диска 2. При подаче энергии в привод 2 последний приводит во вращение ведущий несущий диск 2, который посредством прерывателей 4 сообщает это вращение ведомому несущему диску 3. При этом диски вращаются синфазно. Это и равномерность размещения осей прерывателей на несущи х дисках обеспечивает неизменность ориентации прерывателей в пространстве относительно фокусирующе-отклоняющей системы и соответственно растра электронного луча, что позволяет получить постоянную скорость движения границы перекрытия потока и как следствие равномерность чувствительности по полю мишени передающей трубки. 2 42750 Фиг. 1 3 42750 а) прерывающий поток элемент б) несущий элемент - диск в) несущий элемент - колесо г) несущий элемент - треугольник д) несущий элемент - звездочка Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
