Пристрій для сигналізації про початок зсуву гірського масиву

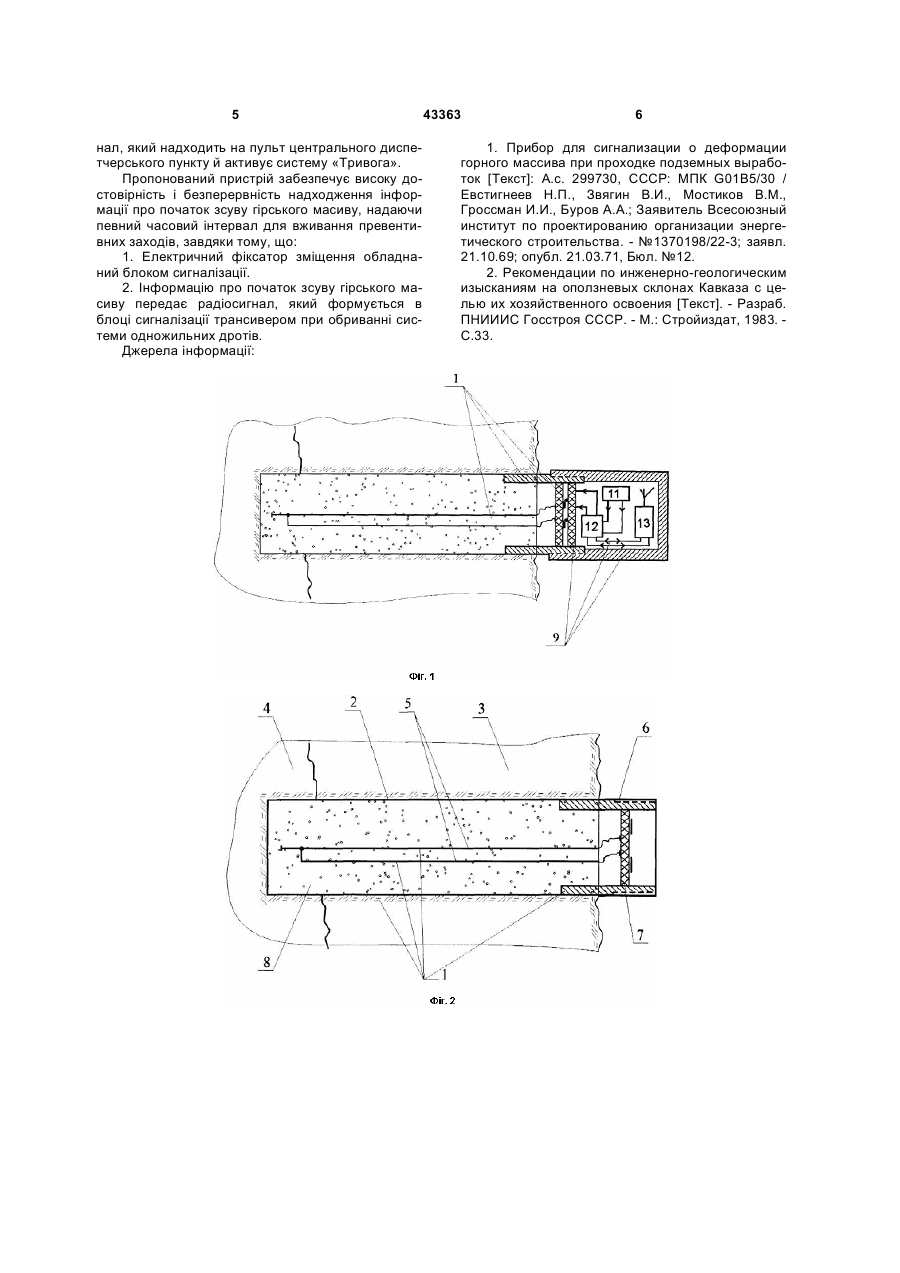

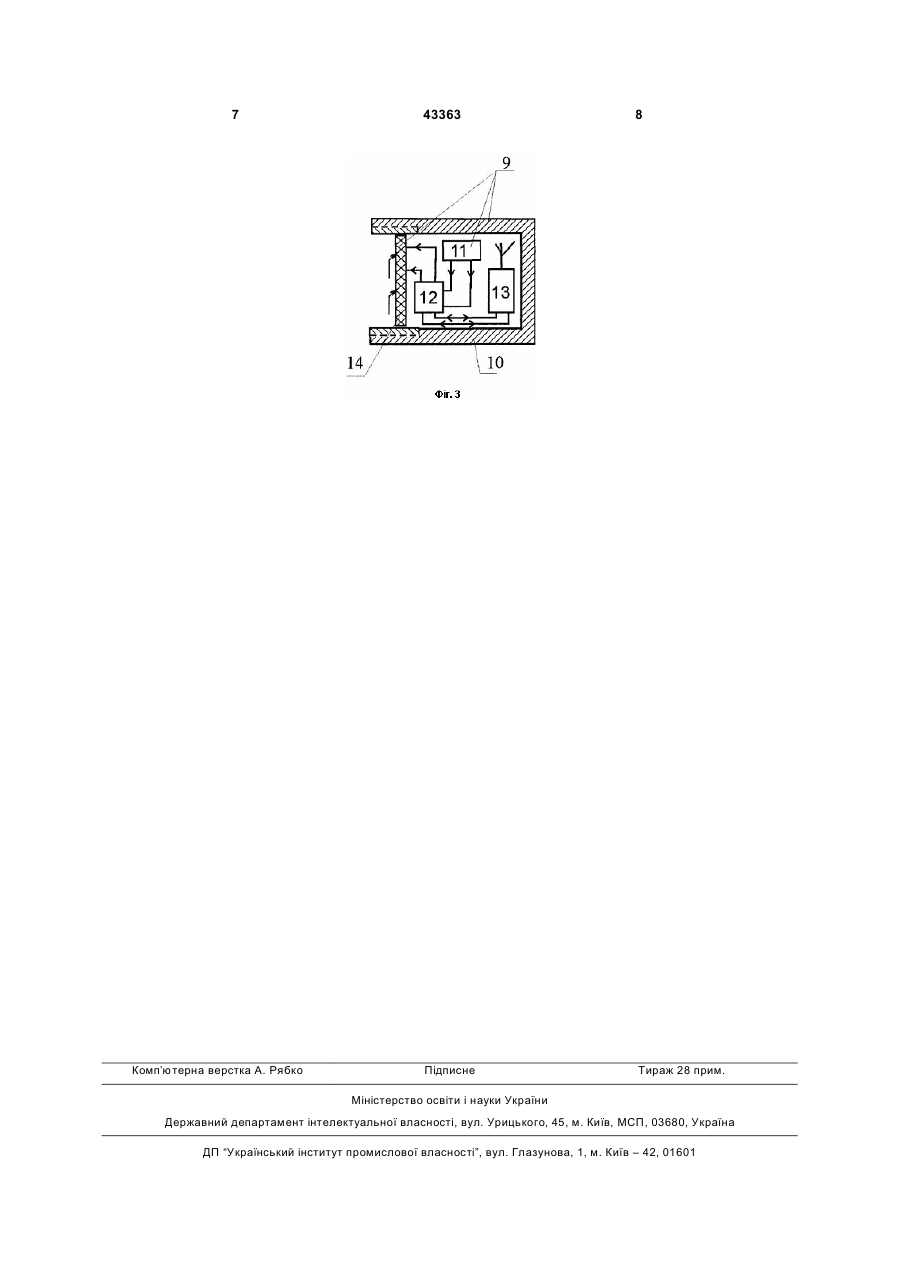

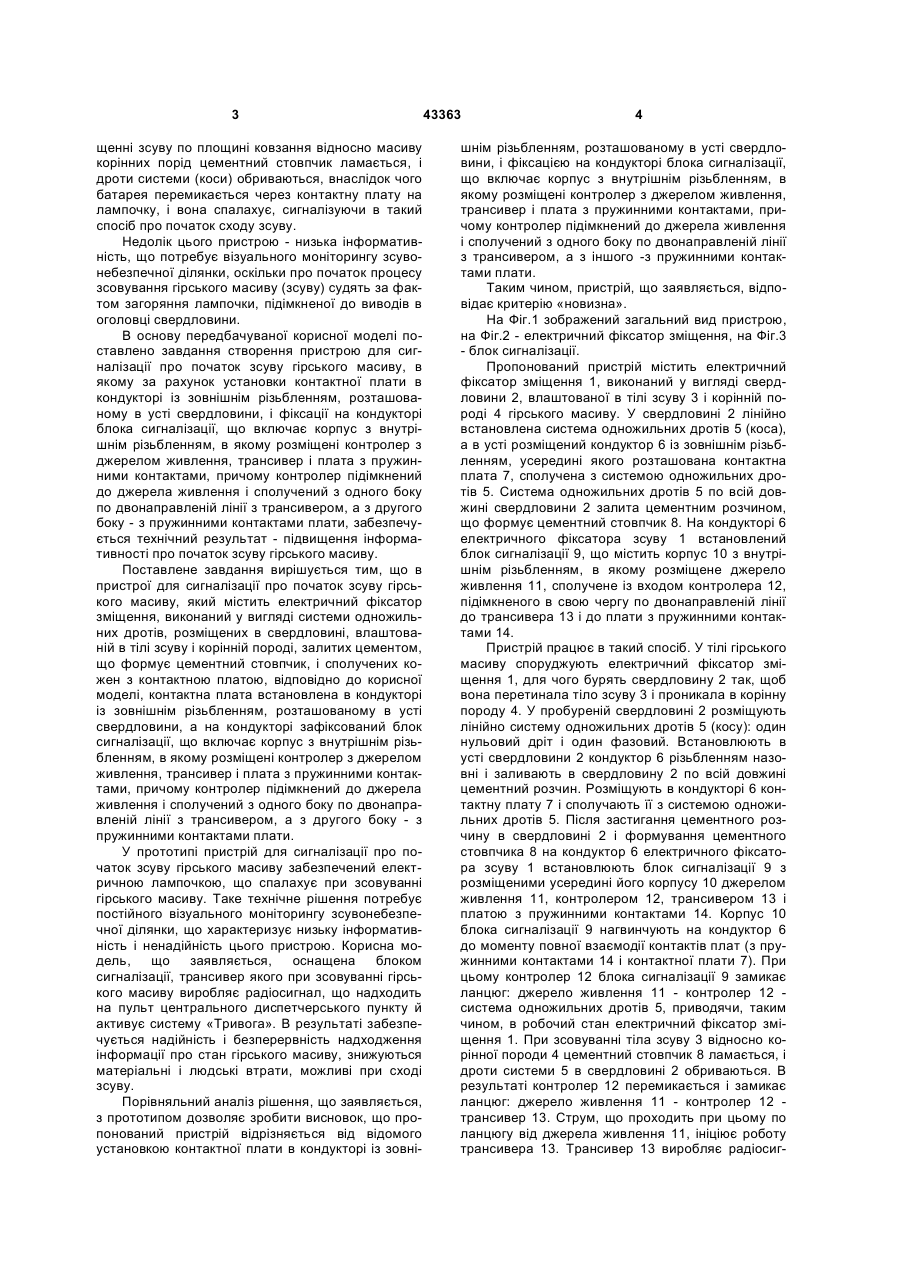

Пристрій для сигналізації про початок зсуву гірського масиву, що містить електричний фіксатор 3 щенні зсуву по площині ковзання відносно масиву корінних порід цементний стовпчик ламається, і дроти системи (коси) обриваються, внаслідок чого батарея перемикається через контактну плату на лампочку, і вона спалахує, сигналізуючи в такий спосіб про початок сходу зсуву. Недолік цього пристрою - низька інформативність, що потребує візуального моніторингу зсувонебезпечної ділянки, оскільки про початок процесу зсовування гірського масиву (зсуву) судять за фактом загоряння лампочки, підімкненої до виводів в оголовці свердловини. В основу передбачуваної корисної моделі поставлено завдання створення пристрою для сигналізації про початок зсуву гірського масиву, в якому за рахунок установки контактної плати в кондукторі із зовнішнім різьбленням, розташованому в усті свердловини, і фіксації на кондукторі блока сигналізації, що включає корпус з внутрішнім різьбленням, в якому розміщені контролер з джерелом живлення, трансивер і плата з пружинними контактами, причому контролер підімкнений до джерела живлення і сполучений з одного боку по двонаправленій лінії з трансивером, а з другого боку - з пружинними контактами плати, забезпечується технічний результат - підвищення інформативності про початок зсуву гірського масиву. Поставлене завдання вирішується тим, що в пристрої для сигналізації про початок зсуву гірського масиву, який містить електричний фіксатор зміщення, виконаний у вигляді системи одножильних дротів, розміщених в свердловині, влаштованій в тілі зсуву і корінній породі, залитих цементом, що формує цементний стовпчик, і сполучених кожен з контактною платою, відповідно до корисної моделі, контактна плата встановлена в кондукторі із зовнішнім різьбленням, розташованому в усті свердловини, а на кондукторі зафіксований блок сигналізації, що включає корпус з внутрішнім різьбленням, в якому розміщені контролер з джерелом живлення, трансивер і плата з пружинними контактами, причому контролер підімкнений до джерела живлення і сполучений з одного боку по двонаправленій лінії з трансивером, а з другого боку - з пружинними контактами плати. У прототипі пристрій для сигналізації про початок зсуву гірського масиву забезпечений електричною лампочкою, що спалахує при зсовуванні гірського масиву. Таке технічне рішення потребує постійного візуального моніторингу зсувонебезпечної ділянки, що характеризує низьку інформативність і ненадійність цього пристрою. Корисна модель, що заявляється, оснащена блоком сигналізації, трансивер якого при зсовуванні гірського масиву виробляє радіосигнал, що надходить на пульт центрального диспетчерського пункту й активує систему «Тривога». В результаті забезпечується надійність і безперервність надходження інформації про стан гірського масиву, знижуються матеріальні і людські втрати, можливі при сході зсуву. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого установкою контактної плати в кондукторі із зовні 43363 4 шнім різьбленням, розташованому в усті свердловини, і фіксацією на кондукторі блока сигналізації, що включає корпус з внутрішнім різьбленням, в якому розміщені контролер з джерелом живлення, трансивер і плата з пружинними контактами, причому контролер підімкнений до джерела живлення і сполучений з одного боку по двонаправленій лінії з трансивером, а з іншого -з пружинними контактами плати. Таким чином, пристрій, що заявляється, відповідає критерію «новизна». На Фіг.1 зображений загальний вид пристрою, на Фіг.2 - електричний фіксатор зміщення, на Фіг.3 - блок сигналізації. Пропонований пристрій містить електричний фіксатор зміщення 1, виконаний у вигляді свердловини 2, влаштованої в тілі зсуву 3 і корінній породі 4 гірського масиву. У свердловині 2 лінійно встановлена система одножильних дротів 5 (коса), а в усті розміщений кондуктор 6 із зовнішнім різьбленням, усередині якого розташована контактна плата 7, сполучена з системою одножильних дротів 5. Система одножильних дротів 5 по всій довжині свердловини 2 залита цементним розчином, що формує цементний стовпчик 8. На кондукторі 6 електричного фіксатора зсуву 1 встановлений блок сигналізації 9, що містить корпус 10 з внутрішнім різьбленням, в якому розміщене джерело живлення 11, сполучене із входом контролера 12, підімкненого в свою чергу по двонаправленій лінії до трансивера 13 і до плати з пружинними контактами 14. Пристрій працює в такий спосіб. У тілі гірського масиву споруджують електричний фіксатор зміщення 1, для чого бурять свердловину 2 так, щоб вона перетинала тіло зсуву 3 і проникала в корінну породу 4. У пробуреній свердловині 2 розміщують лінійно систему одножильних дротів 5 (косу): один нульовий дріт і один фазовий. Встановлюють в усті свердловини 2 кондуктор 6 різьбленням назовні і заливають в свердловину 2 по всій довжині цементний розчин. Розміщують в кондукторі 6 контактну плату 7 і сполучають її з системою одножильних дротів 5. Після застигання цементного розчину в свердловині 2 і формування цементного стовпчика 8 на кондуктор 6 електричного фіксатора зсуву 1 встановлюють блок сигналізації 9 з розміщеними усередині його корпусу 10 джерелом живлення 11, контролером 12, трансивером 13 і платою з пружинними контактами 14. Корпус 10 блока сигналізації 9 нагвинчують на кондуктор 6 до моменту повної взаємодії контактів плат (з пружинними контактами 14 і контактної плати 7). При цьому контролер 12 блока сигналізації 9 замикає ланцюг: джерело живлення 11 - контролер 12 система одножильних дротів 5, приводячи, таким чином, в робочий стан електричний фіксатор зміщення 1. При зсовуванні тіла зсуву 3 відносно корінної породи 4 цементний стовпчик 8 ламається, і дроти системи 5 в свердловині 2 обриваються. В результаті контролер 12 перемикається і замикає ланцюг: джерело живлення 11 - контролер 12 трансивер 13. Струм, що проходить при цьому по ланцюгу від джерела живлення 11, ініціює роботу трансивера 13. Трансивер 13 виробляє радіосиг 5 нал, який надходить на пульт центрального диспетчерського пункту й активує систему «Тривога». Пропонований пристрій забезпечує високу достовірність і безперервність надходження інформації про початок зсуву гірського масиву, надаючи певний часовий інтервал для вживання превентивних заходів, завдяки тому, що: 1. Електричний фіксатор зміщення обладнаний блоком сигналізації. 2. Інформацію про початок зсуву гірського масиву передає радіосигнал, який формується в блоці сигналізації трансивером при обриванні системи одножильних дротів. Джерела інформації: 43363 6 1. Прибор для сигнализации о деформации горного массива при проходке подземных выработок [Текст]: А.с. 299730, СССР: МПК G01B5/30 / Евстигнеев Н.П., Звягин В.И., Мостиков В.М., Гроссман И.И., Буров А.А.; Заявитель Всесоюзный институт по проектированию организации энергетического строительства. - №1370198/22-3; заявл. 21.10.69; опубл. 21.03.71, Бюл. №12. 2. Рекомендации по инженерно-геологическим изысканиям на оползневых склонах Кавказа с целью их хозяйственного освоения [Текст]. - Разраб. ПНИИИС Госстроя СССР. - М.: Стройиздат, 1983. С.33. 7 Комп’ютерна верстка А. Рябко 43363 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
