Малогабаритна польова установка для дослідження пластових флюїдів

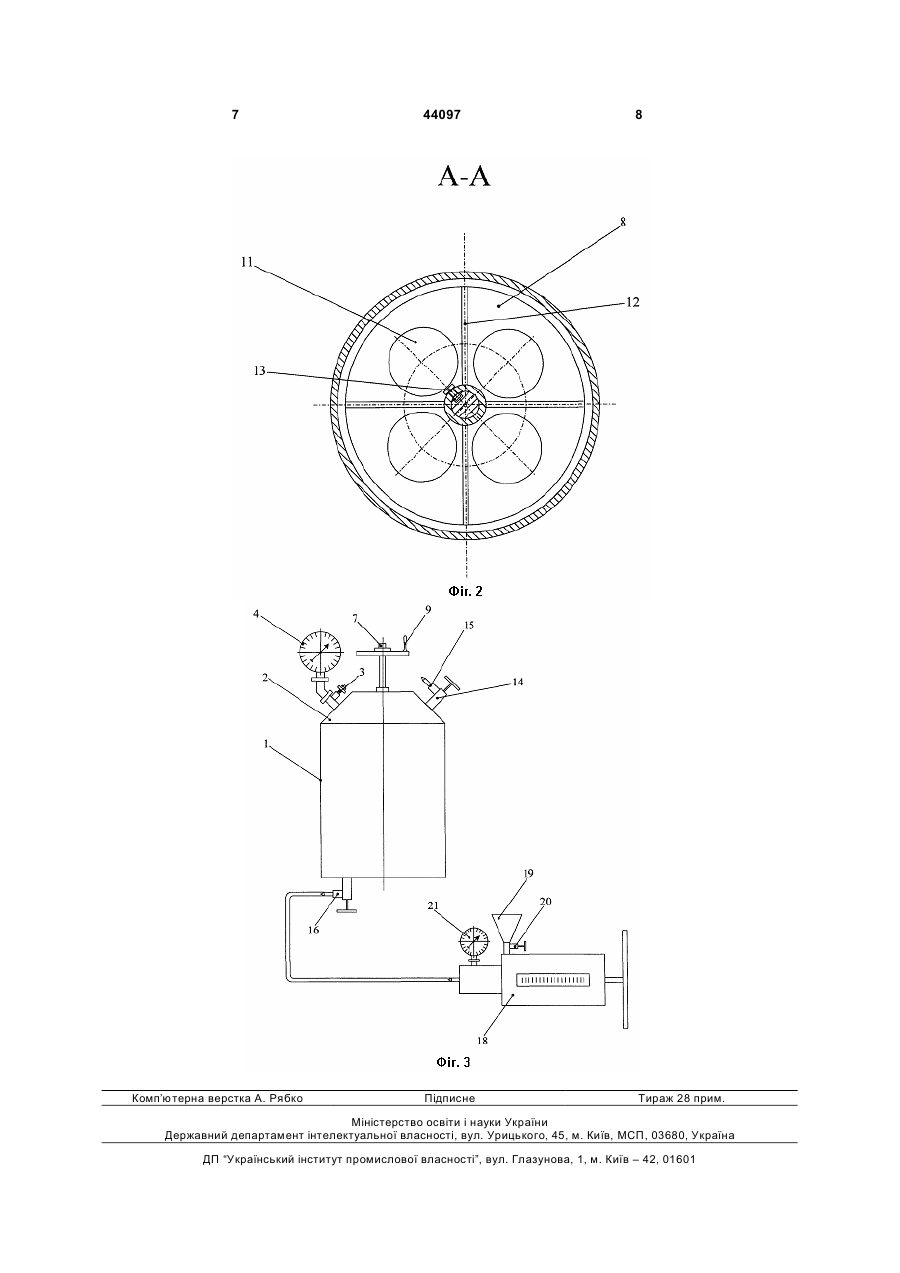

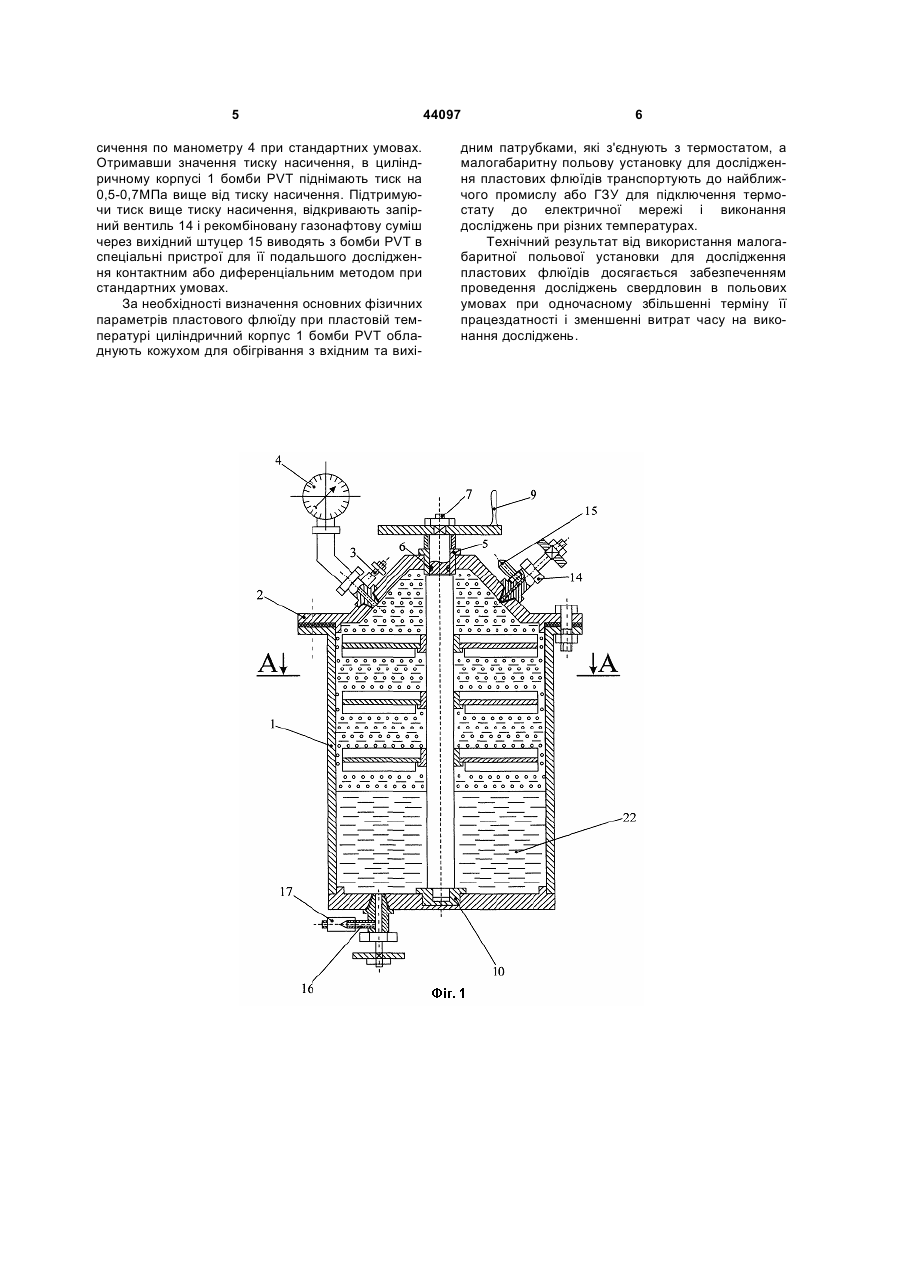

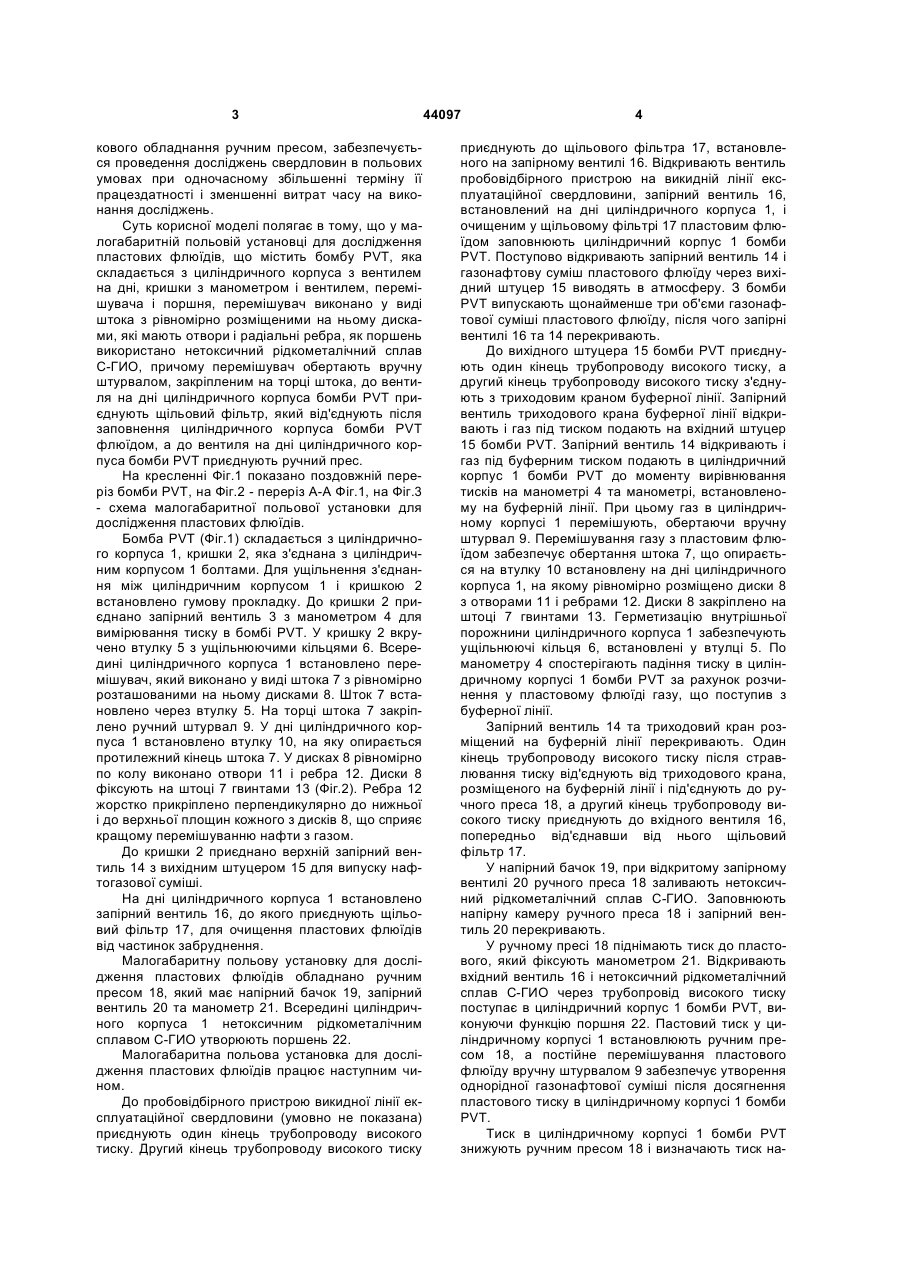

Малогабаритна польова установка для дослідження пластових флюїдів, що містить бомбу PVT, яка складається з циліндричного корпуса з венти 3 кового обладнання ручним пресом, забезпечується проведення досліджень свердловин в польових умовах при одночасному збільшенні терміну її працездатності і зменшенні витрат часу на виконання досліджень. Суть корисної моделі полягає в тому, що у малогабаритній польовій установці для дослідження пластових флюїдів, що містить бомбу PVT, яка складається з циліндричного корпуса з вентилем на дні, кришки з манометром і вентилем, перемішувача і поршня, перемішувач виконано у виді штока з рівномірно розміщеними на ньому дисками, які мають отвори і радіальні ребра, як поршень використано нетоксичний рідкометалічний сплав С-ГИО, причому перемішувач обертають вручну штурвалом, закріпленим на торці штока, до вентиля на дні циліндричного корпуса бомби PVT приєднують щільовий фільтр, який від'єднують після заповнення циліндричного корпуса бомби PVT флюїдом, а до вентиля на дні циліндричного корпуса бомби PVT приєднують ручний прес. На кресленні Фіг.1 показано поздовжній переріз бомби PVT, на Фіг.2 - переріз А-А Фіг.1, на Фіг.3 - схема малогабаритної польової установки для дослідження пластових флюїдів. Бомба PVT (Фіг.1) складається з циліндричного корпуса 1, кришки 2, яка з'єднана з циліндричним корпусом 1 болтами. Для ущільнення з'єднання між циліндричним корпусом 1 і кришкою 2 встановлено гумову прокладку. До кришки 2 приєднано запірний вентиль 3 з манометром 4 для вимірювання тиску в бомбі PVT. У кришку 2 вкручено втулку 5 з ущільнюючими кільцями 6. Всередині циліндричного корпуса 1 встановлено перемішувач, який виконано у виді штока 7 з рівномірно розташованими на ньому дисками 8. Шток 7 встановлено через втулку 5. На торці штока 7 закріплено ручний штурвал 9. У дні циліндричного корпуса 1 встановлено втулку 10, на яку опирається протилежний кінець штока 7. У дисках 8 рівномірно по колу виконано отвори 11 і ребра 12. Диски 8 фіксують на штоці 7 гвинтами 13 (Фіг.2). Ребра 12 жорстко прикріплено перпендикулярно до нижньої і до верхньої площин кожного з дисків 8, що сприяє кращому перемішуванню нафти з газом. До кришки 2 приєднано верхній запірний вентиль 14 з вихідним штуцером 15 для випуску нафтогазової суміші. На дні циліндричного корпуса 1 встановлено запірний вентиль 16, до якого приєднують щільовий фільтр 17, для очищення пластових флюїдів від частинок забруднення. Малогабаритну польову установку для дослідження пластових флюїдів обладнано ручним пресом 18, який має напірний бачок 19, запірний вентиль 20 та манометр 21. Всередині циліндричного корпуса 1 нетоксичним рідкометалічним сплавом С-ГИО утворюють поршень 22. Малогабаритна польова установка для дослідження пластових флюїдів працює наступним чином. До пробовідбірного пристрою викидної лінії експлуатаційної свердловини (умовно не показана) приєднують один кінець трубопроводу високого тиску. Другий кінець трубопроводу високого тиску 44097 4 приєднують до щільового фільтра 17, встановленого на запірному вентилі 16. Відкривають вентиль пробовідбірного пристрою на викидній лінії експлуатаційної свердловини, запірний вентиль 16, встановлений на дні циліндричного корпуса 1, і очищеним у щільовому фільтрі 17 пластовим флюїдом заповнюють циліндричний корпус 1 бомби PVT. Поступово відкривають запірний вентиль 14 і газонафтову суміш пластового флюїду через вихідний штуцер 15 виводять в атмосферу. З бомби PVT випускають щонайменше три об'єми газонафтової суміші пластового флюїду, після чого запірні вентилі 16 та 14 перекривають. До вихідного штуцера 15 бомби PVT приєднують один кінець трубопроводу високого тиску, а другий кінець трубопроводу високого тиску з'єднують з триходовим краном буферної лінії. Запірний вентиль триходового крана буферної лінії відкривають і газ під тиском подають на вхідний штуцер 15 бомби PVT. Запірний вентиль 14 відкривають і газ під буферним тиском подають в циліндричний корпус 1 бомби PVT до моменту вирівнювання тисків на манометрі 4 та манометрі, встановленому на буферній лінії. При цьому газ в циліндричному корпусі 1 перемішують, обертаючи вручну штурвал 9. Перемішування газу з пластовим флюїдом забезпечує обертання штока 7, що опирається на втулку 10 встановлену на дні циліндричного корпуса 1, на якому рівномірно розміщено диски 8 з отворами 11 і ребрами 12. Диски 8 закріплено на штоці 7 гвинтами 13. Герметизацію внутрішньої порожнини циліндричного корпуса 1 забезпечують ущільнюючі кільця 6, встановлені у втулці 5. По манометру 4 спостерігають падіння тиску в циліндричному корпусі 1 бомби PVT за рахунок розчинення у пластовому флюїді газу, що поступив з буферної лінії. Запірний вентиль 14 та триходовий кран розміщений на буферній лінії перекривають. Один кінець трубопроводу високого тиску після стравлювання тиску від'єднують від триходового крана, розміщеного на буферній лінії і під'єднують до ручного преса 18, а другий кінець трубопроводу високого тиску приєднують до вхідного вентиля 16, попередньо від'єднавши від нього щільовий фільтр 17. У напірний бачок 19, при відкритому запірному вентилі 20 ручного преса 18 заливають нетоксичний рідкометалічний сплав С-ГИО. Заповнюють напірну камеру ручного преса 18 і запірний вентиль 20 перекривають. У ручному пресі 18 піднімають тиск до пластового, який фіксують манометром 21. Відкривають вхідний вентиль 16 і нетоксичний рідкометалічний сплав С-ГИО через трубопровід високого тиску поступає в циліндричний корпус 1 бомби PVT, виконуючи функцію поршня 22. Пастовий тиск у циліндричному корпусі 1 встановлюють ручним пресом 18, а постійне перемішування пластового флюїду вручну штурвалом 9 забезпечує утворення однорідної газонафтової суміші після досягнення пластового тиску в циліндричному корпусі 1 бомби PVT. Тиск в циліндричному корпусі 1 бомби PVT знижують ручним пресом 18 і визначають тиск на 5 сичення по манометру 4 при стандартних умовах. Отримавши значення тиску насичення, в циліндричному корпусі 1 бомби PVT піднімають тиск на 0,5-0,7МПа вище від тиску насичення. Підтримуючи тиск вище тиску насичення, відкривають запірний вентиль 14 і рекомбіновану газонафтову суміш через вихідний штуцер 15 виводять з бомби PVT в спеціальні пристрої для її подальшого дослідження контактним або диференціальним методом при стандартних умовах. За необхідності визначення основних фізичних параметрів пластового флюїду при пластовій температурі циліндричний корпус 1 бомби PVT обладнують кожухом для обігрівання з вхідним та вихі 44097 6 дним патрубками, які з'єднують з термостатом, а малогабаритну польову установку для дослідження пластових флюїдів транспортують до найближчого промислу або ГЗУ для підключення термостату до електричної мережі і виконання досліджень при різних температурах. Технічний результат від використання малогабаритної польової установки для дослідження пластових флюїдів досягається забезпеченням проведення досліджень свердловин в польових умовах при одночасному збільшенні терміну її працездатності і зменшенні витрат часу на виконання досліджень. 7 Комп’ютерна верстка А. Рябко 44097 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
