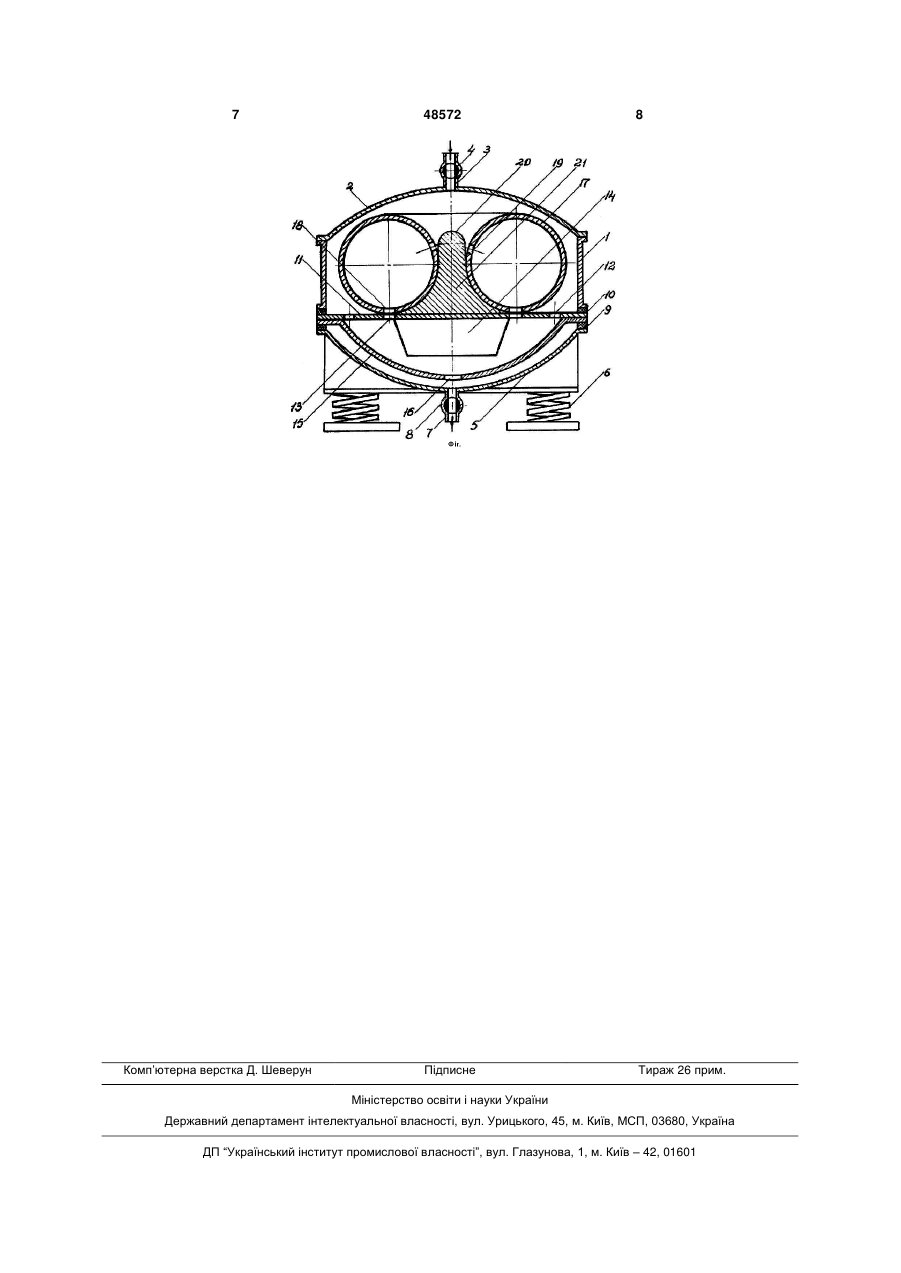

Активатор дисперсних сумішей, що містить вертикально установлену на амортизаторах циліндричну ємність, концентратори ультразвукових хвиль, горизонтально установлену мембрану з магнітострикційним перетворювачем та запірно-роздавальну арматуру, який відрізняється тим, що утримує герметичну, вертикально установлену циліндричну ємність з кришкою, забезпеченою центральним вхідним патрубком з корковим краном, та днищем, установленим на амортизаторах, з центральним вихідним патрубком, обладнаним корковим краном, над яким за допомогою кільцевих герметизуючих і амортизуючих кільцевих прокладок горизонтально установлена мембрана з отворами по периферії і отворами по периметру центрально і жорстко закріпленого з її нижньої сторони магнітострикційного перетворювача, та ввігнутої додаткової мембрани з центральним отвором, а на верхній її стороні аналогічно закріплені кільцевий циліндричний концентратор з центральними отворами, які співпадають з отворами мембрани, та боковими отворами, розміщеними нижче округленої частини катеноїдального центрального концентратора, жорстко і центрально закріпленого з тої ж її сторони, бокові грані якого відповідають зовнішній поверхні внутрішньої сторони кільцевого циліндричного концентратора.

Текст

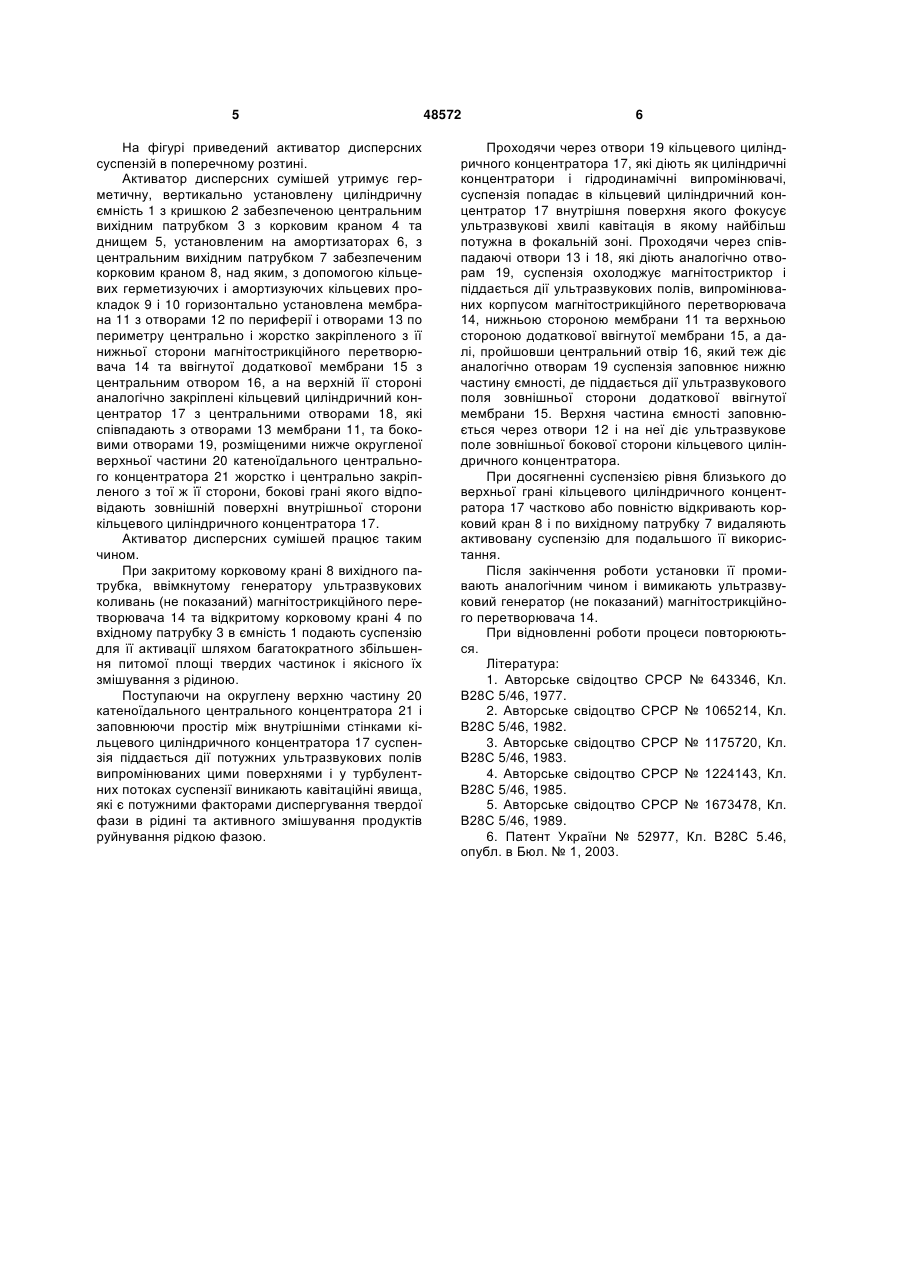

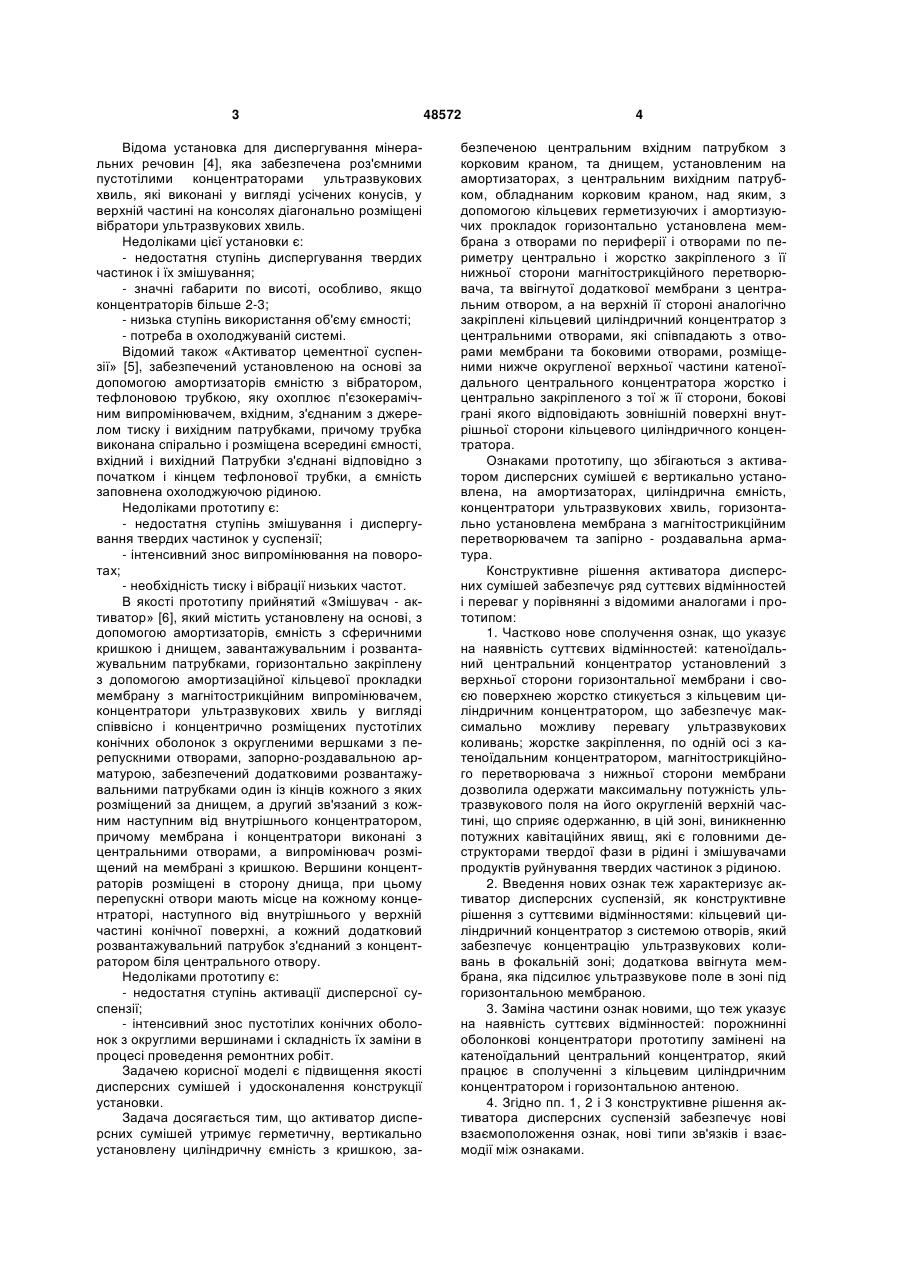

Активатор дисперсних сумішей, що містить вертикально установлену на амортизаторах циліндричну ємність, концентратори ультразвукових хвиль, горизонтально установлену мембрану з магнітострикційним перетворювачем та запірнороздавальну арматуру, який відрізняється тим, що утримує герметичну, вертикально установлену циліндричну ємність з кришкою, забезпеченою центральним вхідним патрубком з корковим краном, та днищем, установленим на амортизаторах, 3 Відома установка для диспергування мінеральних речовин [4], яка забезпечена роз'ємними пустотілими концентраторами ультразвукових хвиль, які виконані у вигляді усічених конусів, у верхній частині на консолях діагонально розміщені вібратори ультразвукових хвиль. Недоліками цієї установки є: - недостатня ступінь диспергування твердих частинок і їх змішування; - значні габарити по висоті, особливо, якщо концентраторів більше 2-3; - низька ступінь використання об'єму ємності; - потреба в охолоджуваній системі. Відомий також «Активатор цементної суспензії» [5], забезпечений установленою на основі за допомогою амортизаторів ємністю з вібратором, тефлоновою трубкою, яку охоплює п'єзокерамічним випромінювачем, вхідним, з'єднаним з джерелом тиску і вихідним патрубками, причому трубка виконана спірально і розміщена всередині ємності, вхідний і вихідний Патрубки з'єднані відповідно з початком і кінцем тефлонової трубки, а ємність заповнена охолоджуючою рідиною. Недоліками прототипу є: - недостатня ступінь змішування і диспергування твердих частинок у суспензії; - інтенсивний знос випромінювання на поворотах; - необхідність тиску і вібрації низьких частот. В якості прототипу прийнятий «Змішувач - активатор» [6], який містить установлену на основі, з допомогою амортизаторів, ємність з сферичними кришкою і днищем, завантажувальним і розвантажувальним патрубками, горизонтально закріплену з допомогою амортизаційної кільцевої прокладки мембрану з магнітострикційним випромінювачем, концентратори ультразвукових хвиль у вигляді співвісно і концентрично розміщених пустотілих конічних оболонок з округленими вершками з перепускними отворами, запорно-роздавальною арматурою, забезпечений додатковими розвантажувальними патрубками один із кінців кожного з яких розміщений за днищем, а другий зв'язаний з кожним наступним від внутрішнього концентратором, причому мембрана і концентратори виконані з центральними отворами, а випромінювач розміщений на мембрані з кришкою. Вершини концентраторів розміщені в сторону днища, при цьому перепускні отвори мають місце на кожному концентраторі, наступного від внутрішнього у верхній частині конічної поверхні, а кожний додатковий розвантажувальний патрубок з'єднаний з концентратором біля центрального отвору. Недоліками прототипу є: - недостатня ступінь активації дисперсної суспензії; - інтенсивний знос пустотілих конічних оболонок з округлими вершинами і складність їх заміни в процесі проведення ремонтних робіт. Задачею корисної моделі є підвищення якості дисперсних сумішей і удосконалення конструкції установки. Задача досягається тим, що активатор дисперсних сумішей утримує герметичну, вертикально установлену циліндричну ємність з кришкою, за 48572 4 безпеченою центральним вхідним патрубком з корковим краном, та днищем, установленим на амортизаторах, з центральним вихідним патрубком, обладнаним корковим краном, над яким, з допомогою кільцевих герметизуючих і амортизуючих прокладок горизонтально установлена мембрана з отворами по периферії і отворами по периметру центрально і жорстко закріпленого з її нижньої сторони магнітострикційного перетворювача, та ввігнутої додаткової мембрани з центральним отвором, а на верхній її стороні аналогічно закріплені кільцевий циліндричний концентратор з центральними отворами, які співпадають з отворами мембрани та боковими отворами, розміщеними нижче округленої верхньої частини катеноїдального центрального концентратора жорстко і центрально закріпленого з тої ж її сторони, бокові грані якого відповідають зовнішній поверхні внутрішньої сторони кільцевого циліндричного концентратора. Ознаками прототипу, що збігаються з активатором дисперсних сумішей є вертикально установлена, на амортизаторах, циліндрична ємність, концентратори ультразвукових хвиль, горизонтально установлена мембрана з магнітострикційним перетворювачем та запірно - роздавальна арматура. Конструктивне рішення активатора дисперсних сумішей забезпечує ряд суттєвих відмінностей і переваг у порівнянні з відомими аналогами і прототипом: 1. Частково нове сполучення ознак, що указує на наявність суттєвих відмінностей: катеноїдальний центральний концентратор установлений з верхньої сторони горизонтальної мембрани і своєю поверхнею жорстко стикується з кільцевим циліндричним концентратором, що забезпечує максимально можливу перевагу ультразвукових коливань; жорстке закріплення, по одній осі з катеноїдальним концентратором, магнітострикційного перетворювача з нижньої сторони мембрани дозволила одержати максимальну потужність ультразвукового поля на його округленій верхній частині, що сприяє одержанню, в цій зоні, виникненню потужних кавітаційних явищ, які є головними деструкторами твердої фази в рідині і змішувачами продуктів руйнування твердих частинок з рідиною. 2. Введення нових ознак теж характеризує активатор дисперсних суспензій, як конструктивне рішення з суттєвими відмінностями: кільцевий циліндричний концентратор з системою отворів, який забезпечує концентрацію ультразвукових коливань в фокальній зоні; додаткова ввігнута мембрана, яка підсилює ультразвукове поле в зоні під горизонтальною мембраною. 3. Заміна частини ознак новими, що теж указує на наявність суттєвих відмінностей: порожнинні оболонкові концентратори прототипу замінені на катеноїдальний центральний концентратор, який працює в сполученні з кільцевим циліндричним концентратором і горизонтальною антеною. 4. Згідно пп. 1, 2 і 3 конструктивне рішення активатора дисперсних суспензій забезпечує нові взаємоположення ознак, нові типи зв'язків і взаємодії між ознаками. 5 На фігурі приведений активатор дисперсних суспензій в поперечному розтині. Активатор дисперсних сумішей утримує герметичну, вертикально установлену циліндричну ємність 1 з кришкою 2 забезпеченою центральним вихідним патрубком 3 з корковим краном 4 та днищем 5, установленим на амортизаторах 6, з центральним вихідним патрубком 7 забезпеченим корковим краном 8, над яким, з допомогою кільцевих герметизуючих і амортизуючих кільцевих прокладок 9 і 10 горизонтально установлена мембрана 11 з отворами 12 по периферії і отворами 13 по периметру центрально і жорстко закріпленого з її нижньої сторони магнітострикційного перетворювача 14 та ввігнутої додаткової мембрани 15 з центральним отвором 16, а на верхній її стороні аналогічно закріплені кільцевий циліндричний концентратор 17 з центральними отворами 18, які співпадають з отворами 13 мембрани 11, та боковими отворами 19, розміщеними нижче округленої верхньої частини 20 катеноїдального центрального концентратора 21 жорстко і центрально закріпленого з тої ж її сторони, бокові грані якого відповідають зовнішній поверхні внутрішньої сторони кільцевого циліндричного концентратора 17. Активатор дисперсних сумішей працює таким чином. При закритому корковому крані 8 вихідного патрубка, ввімкнутому генератору ультразвукових коливань (не показаний) магнітострикційного перетворювача 14 та відкритому корковому крані 4 по вхідному патрубку 3 в ємність 1 подають суспензію для її активації шляхом багатократного збільшення питомої площі твердих частинок і якісного їх змішування з рідиною. Поступаючи на округлену верхню частину 20 катеноїдального центрального концентратора 21 і заповнюючи простір між внутрішніми стінками кільцевого циліндричного концентратора 17 суспензія піддається дії потужних ультразвукових полів випромінюваних цими поверхнями і у турбулентних потоках суспензії виникають кавітаційні явища, які є потужними факторами диспергування твердої фази в рідині та активного змішування продуктів руйнування рідкою фазою. 48572 6 Проходячи через отвори 19 кільцевого циліндричного концентратора 17, які діють як циліндричні концентратори і гідродинамічні випромінювачі, суспензія попадає в кільцевий циліндричний концентратор 17 внутрішня поверхня якого фокусує ультразвукові хвилі кавітація в якому найбільш потужна в фокальній зоні. Проходячи через співпадаючі отвори 13 і 18, які діють аналогічно отворам 19, суспензія охолоджує магнітостриктор і піддається дії ультразвукових полів, випромінюваних корпусом магнітострикційного перетворювача 14, нижньою стороною мембрани 11 та верхньою стороною додаткової ввігнутої мембрани 15, а далі, пройшовши центральний отвір 16, який теж діє аналогічно отворам 19 суспензія заповнює нижню частину ємності, де піддається дії ультразвукового поля зовнішньої сторони додаткової ввігнутої мембрани 15. Верхня частина ємності заповнюється через отвори 12 іна неї діє ультразвукове поле зовнішньої бокової сторони кільцевого циліндричного концентратора. При досягненні суспензією рівня близького до верхньої грані кільцевого циліндричного концентратора 17 частково або повністю відкривають корковий кран 8 і по вихідному патрубку 7 видаляють активовану суспензію для подальшого її використання. Після закінчення роботи установки її промивають аналогічним чином і вимикають ультразвуковий генератор (не показаний) магнітострикційного перетворювача 14. При відновленні роботи процеси повторюються. Література: 1. Авторське свідоцтво СРСР № 643346, Кл. В28С 5/46, 1977. 2. Авторське свідоцтво СРСР № 1065214, Кл. В28С 5/46, 1982. 3. Авторське свідоцтво СРСР № 1175720, Кл. В28С 5/46, 1983. 4. Авторське свідоцтво СРСР № 1224143, Кл. В28С 5/46, 1985. 5. Авторське свідоцтво СРСР № 1673478, Кл. В28С 5/46, 1989. 6. Патент України № 52977, Кл. В28С 5.46, опубл. в Бюл. № 1, 2003. 7 Комп’ютерна верстка Д. Шеверун 48572 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Activator of dispersed mixtures

Автори англійською

Nedbaievska Liudmyla Stepanivna

Назва патенту російською

Активатор дисперсных смесей

Автори російською

Недбаевская Людмила Степановна

МПК / Мітки

МПК: B28C 5/46

Мітки: активатор, сумішей, дисперсних
