Станція гарячого газу

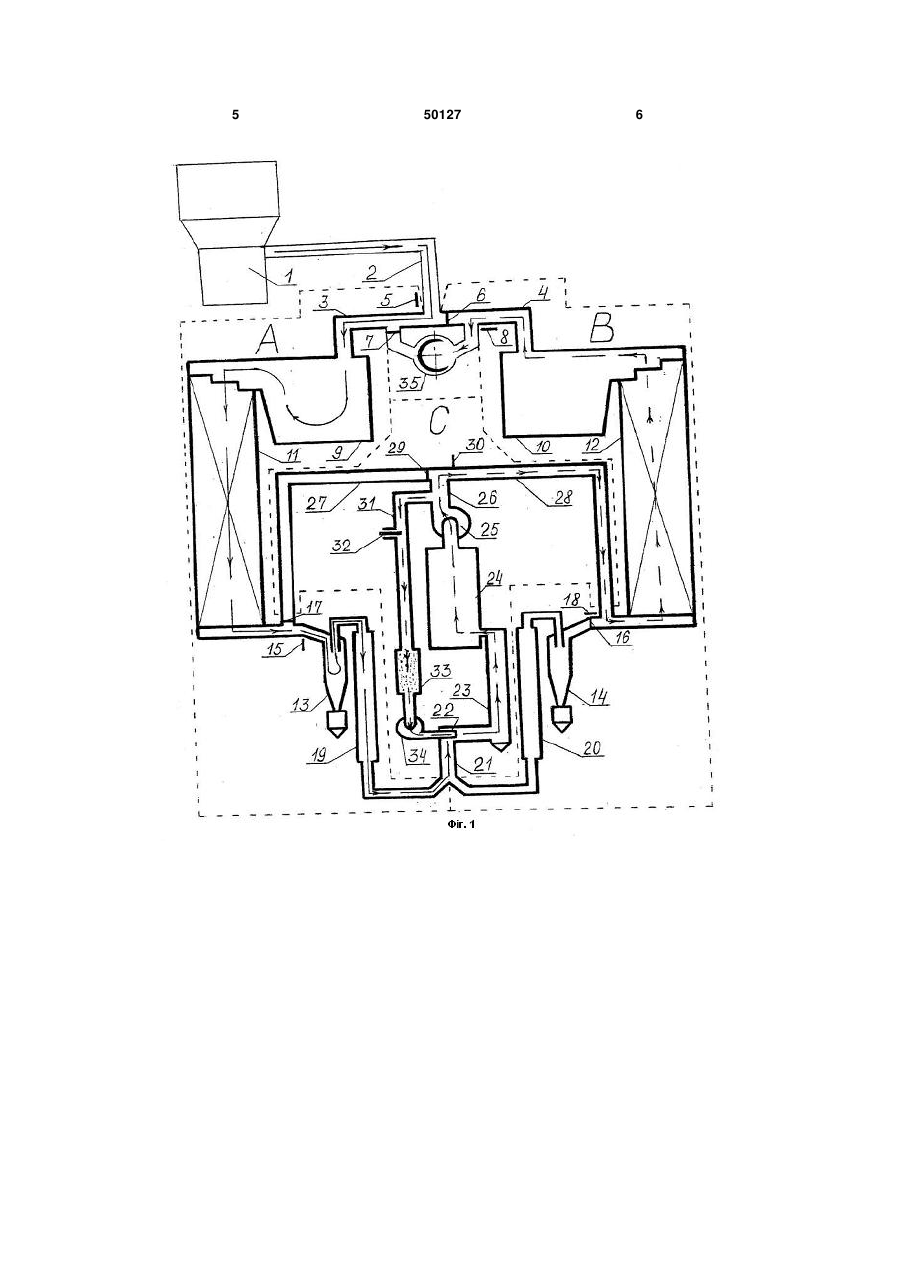

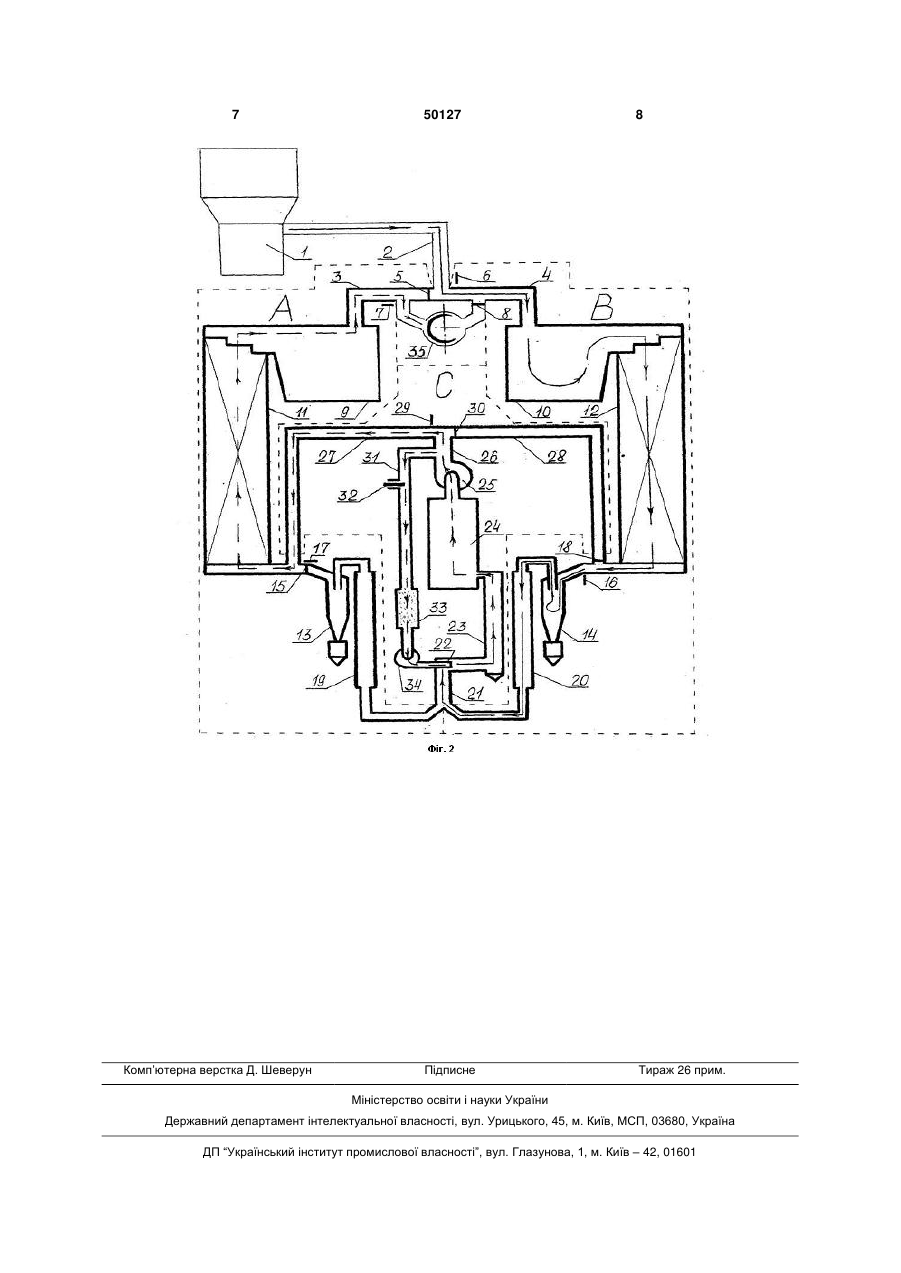

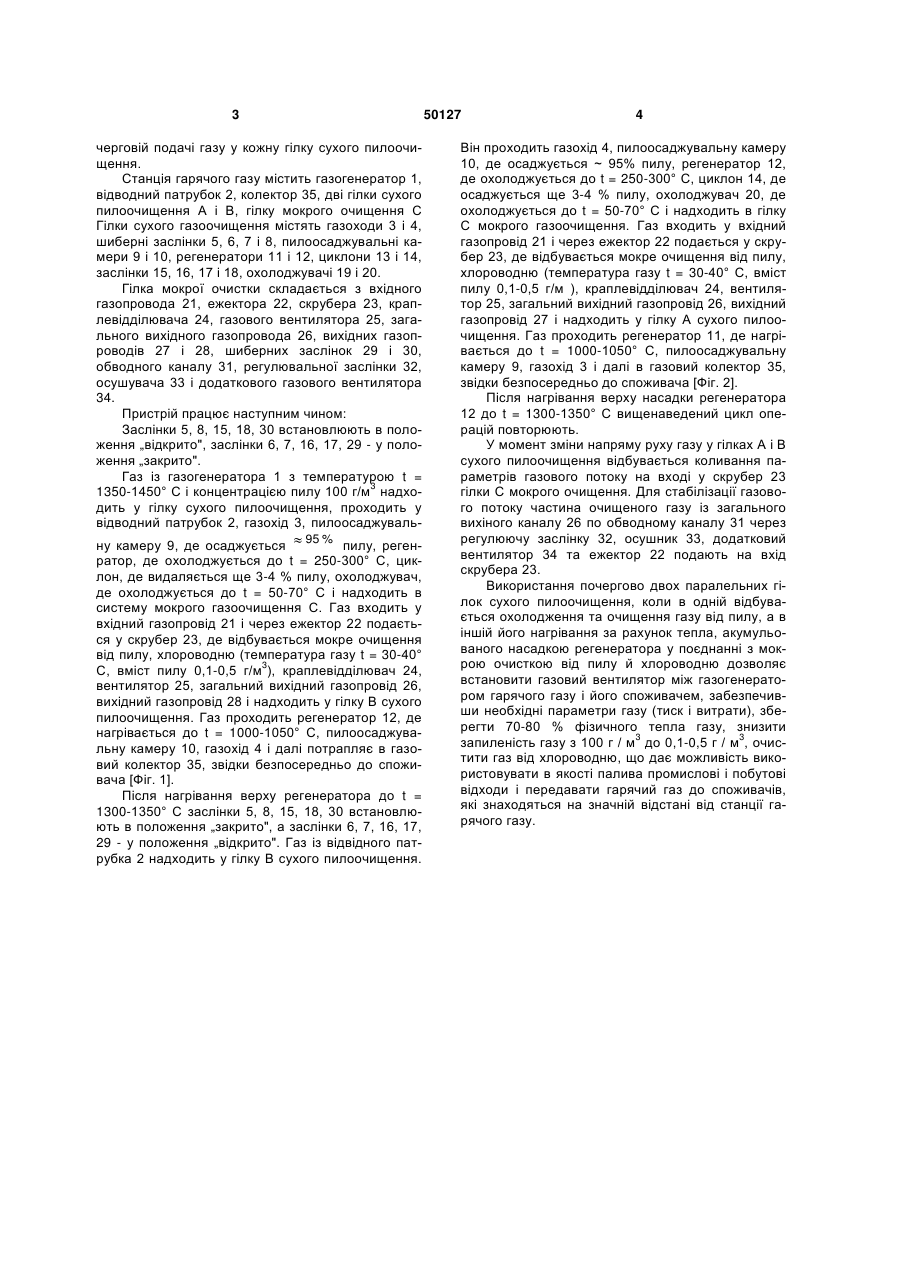

Станція гарячого газу, що містить газогенератор, відвідний патрубок, систему газоочищення і газовий колектор, яка відрізняється тим, що система газоочищення має дві паралельні гілки сухого пилоочищення та гілку мокрого очищення, причому вхідний отвір кожної гілки поєднаний через газоходи з шиберними заслінками з відвідним пат 3 черговій подачі газу у кожну гілку сухого пилоочищення. Станція гарячого газу містить газогенератор 1, відводний патрубок 2, колектор 35, дві гілки сухого пилоочищення А і В, гілку мокрого очищення С Гілки сухого газоочищення містять газоходи 3 і 4, шиберні заслінки 5, 6, 7 і 8, пилоосаджувальні камери 9 і 10, регенератори 11 і 12, циклони 13 і 14, заслінки 15, 16, 17 і 18, охолоджувачі 19 і 20. Гілка мокрої очистки складається з вхідного газопровода 21, ежектора 22, скрубера 23, краплевідділювача 24, газового вентилятора 25, загального вихідного газопровода 26, вихідних газопроводів 27 і 28, шиберних заслінок 29 і 30, обводного каналу 31, регулювальної заслінки 32, осушувача 33 і додаткового газового вентилятора 34. Пристрій працює наступним чином: Заслінки 5, 8, 15, 18, 30 встановлюють в положення „відкрито", заслінки 6, 7, 16, 17, 29 - у положення „закрито". Газ із газогенератора 1 з температурою t = 1350-1450° С і концентрацією пилу 100 г/м3 надходить у гілку сухого пилоочищення, проходить у відводний патрубок 2, газохід 3, пилоосаджувальну камеру 9, де осаджується 95 % пилу, регенратор, де охолоджується до t = 250-300° С, циклон, де видаляється ще 3-4 % пилу, охолоджувач, де охолоджується до t = 50-70° С і надходить в систему мокрого газоочищення С. Газ входить у вхідний газопровід 21 і через ежектор 22 подається у скрубер 23, де відбувається мокре очищення від пилу, хлороводню (температура газу t = 30-40° С, вміст пилу 0,1-0,5 г/м3), краплевідділювач 24, вентилятор 25, загальний вихідний газопровід 26, вихідний газопровід 28 і надходить у гілку В сухого пилоочищення. Газ проходить регенератор 12, де нагрівається до t = 1000-1050° С, пилоосаджувальну камеру 10, газохід 4 і далі потрапляє в газовий колектор 35, звідки безпосередньо до споживача [Фіг. 1]. Після нагрівання верху регенератора до t = 1300-1350° С заслінки 5, 8, 15, 18, 30 встановлюють в положення „закрито", а заслінки 6, 7, 16, 17, 29 - у положення „відкрито". Газ із відвідного патрубка 2 надходить у гілку В сухого пилоочищення. 50127 4 Він проходить газохід 4, пилоосаджувальну камеру 10, де осаджується ~ 95% пилу, регенератор 12, де охолоджується до t = 250-300° С, циклон 14, де осаджується ще 3-4 % пилу, охолоджувач 20, де охолоджується до t = 50-70° С і надходить в гілку С мокрого газоочищення. Газ входить у вхідний газопровід 21 і через ежектор 22 подається у скрубер 23, де відбувається мокре очищення від пилу, хлороводню (температура газу t = 30-40° С, вміст пилу 0,1-0,5 г/м ), краплевідділювач 24, вентилятор 25, загальний вихідний газопровід 26, вихідний газопровід 27 і надходить у гілку А сухого пилоочищення. Газ проходить регенератор 11, де нагрівається до t = 1000-1050° С, пилоосаджувальну камеру 9, газохід 3 і далі в газовий колектор 35, звідки безпосередньо до споживача [Фіг. 2]. Після нагрівання верху насадки регенератора 12 до t = 1300-1350° С вищенаведений цикл операцій повторюють. У момент зміни напряму руху газу у гілках А і В сухого пилоочищення відбувається коливання параметрів газового потоку на вході у скрубер 23 гілки С мокрого очищення. Для стабілізації газового потоку частина очищеного газу із загального вихіного каналу 26 по обводному каналу 31 через регулюючу заслінку 32, осушник 33, додатковий вентилятор 34 та ежектор 22 подають на вхід скрубера 23. Використання почергово двох паралельних гілок сухого пилоочищення, коли в одній відбувається охолодження та очищення газу від пилу, а в іншій його нагрівання за рахунок тепла, акумульованого насадкою регенератора у поєднанні з мокрою очисткою від пилу й хлороводню дозволяє встановити газовий вентилятор між газогенератором гарячого газу і його споживачем, забезпечивши необхідні параметри газу (тиск і витрати), зберегти 70-80 % фізичного тепла газу, знизити запиленість газу з 100 г / м3 до 0,1-0,5 г / м3, очистити газ від хлороводню, що дає можливість використовувати в якості палива промислові і побутові відходи і передавати гарячий газ до споживачів, які знаходяться на значній відстані від станції гарячого газу. 5 50127 6 7 Комп’ютерна верстка Д. Шеверун 50127 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
