Фільтр для очистки масла а.м.яколтунова

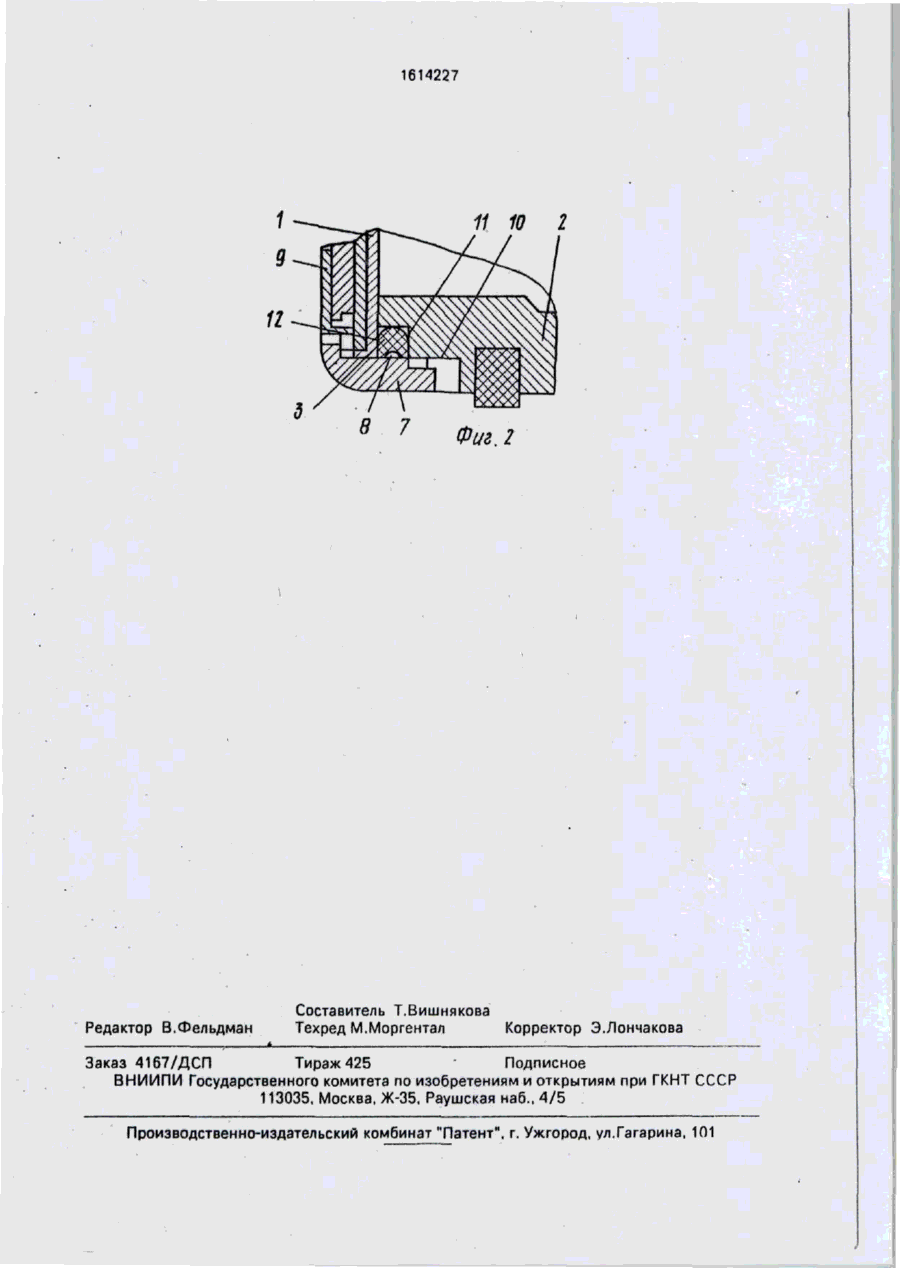

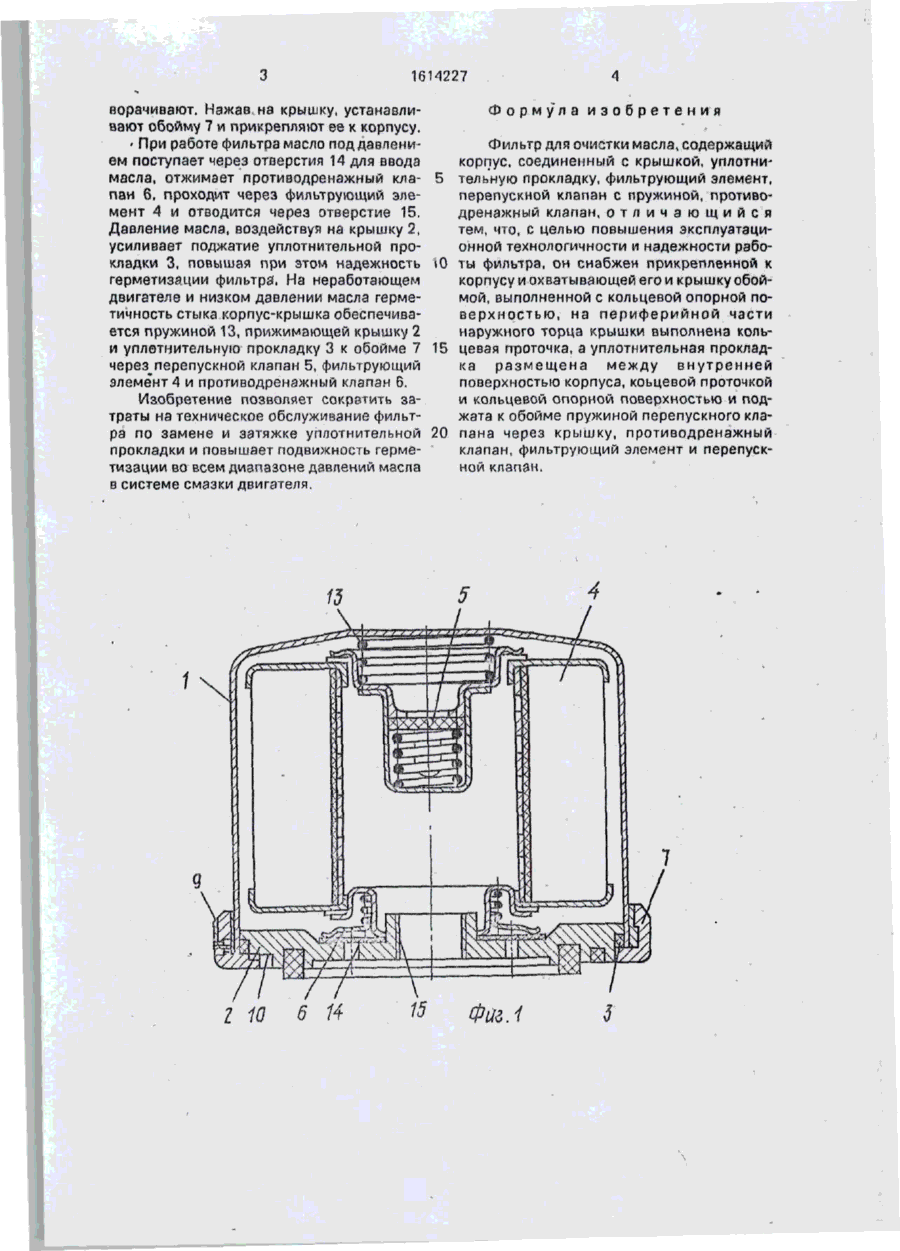

Изобретение позволяет повысить эксплуатационную технологичность фильтра за счет сокращения трудозатрат на затяжку и замену уплотнительной прокладки стыка корпус - крышка и обеспечивает повышение надежности работы фильтра путем увеличения степени сжатия уплотнительной прокладки при увеличении давления масла. Фильтр содержит корпус 1, крышку 2, уплот нительную прокладку 3, фильтрующий элемент 4, обойму 7, противодренажный клапан 6 и перепускной клапан 5 с пружиной 13. Обойма 7 прикреплена к корпусу 1, охватывает его и крышку 2 и выполнена с кольцевой о п о р н о й п о в е р х н о с т ь ю 8. Уплотнительная прокладка 3 размещена между внутренней поверхностью корпуса 1, кольцевой опорной поверхностью 8 и кольцевой проточкой 11 и поджата к обойме 7 пружиной 13 через перепускной клапан 5, фильтрующий элемент 4, противодренажный клапан 6 и крышку 2. С увеличением давления масла в фильтре степень сжатия уплотнительной прокладки 3 увеличивается, повышая тем самым надежность герметизации. 2 ил. Изобртение касается очистки масел от механических примесей. Цель - повышение эксплуатационной технологичности и надежности работы фильтра. На фиг. 1 изображен предлагаемый фильтр, продольный разрез; на фиг. 2 - уплотнение корпуса и крышки в увеличенном виде. Фильтр содержит корпус 1, соединенный с крышкой 2, уплотнительную прокладку 3, фильтрующий элемент 4, перепускной и противодренажный клапаны 5 и 6 соответственно и обойму 7, охватывающую торец корпуса 1 и крышку 2. Обойма 7 выполнена с кольцевой опорной поверхностью 8 и прикреплена к корпусу, например, резьбовым или бойонетным соединением с фиксацией от проворота относительно корпуса элемен том 9. На периферийной части наружного торца 10 крышки 2 выполнена кольцевая проточка 11. Уплотнительная прокладка 3 размещена между внутренней поверхностью 12 корпуса, кольцевой проточкой 11 и кольцевой опорной поверхностью 8. Пружина 13 перепускного клапана 5 прижимает уплотнительную прокладку 3 к обойме 7 через крышку 2, противодренажный клапан 6, фильтрующий элемент 4 и перепускной клапан 5. В крышке 2 выполнены отверстия 14 и 15 для пвода и вывода масла. Сборку фильтра осуществляют следующим образом. Фильтрующий элемент 4 с противодренажным клапаном 6 и перепускным клапаном 5, с пружиной 13 устанавливают на крышку 2 с уплотнительной прокладкой 3. Сверху надевают корпус 1 фильтра и пере 46-90 ГО S3 1611227 ворачивают. Нажав, на крышку, устанавлиФормула изобретения вают обойму 7 и прикрепляют ее к корпусу. - При работе фильтра масло под давпениФильтр для очистки масла, содержащий ем поступает через отверстия 14 для ввода корпус, соединенный с крышкой, уплотнимасла, отжимает противодренажный клательную прокладку, фильтрующий элемент, пан 6, проходит через фильтрующий элеперепускной клапан с пружиной, противомент А и отводится через отверстие 15. дренажный клапан, о т л и ч а ю щ и й с я Давление масла, воздействуя на крышку 2, тем, что, с целью повышения эксплуатациусиливает поджатие уплотнительной проонной технологичности и надежности рзбокладки 3, повышая при этом надежность ты фильтра, он снабжен прикрепленной к герметизации фильтра. На неработающем корпусу и охватывающей его и крышку обойдвигателе и низком давлении масла гермемой, выполненной с кольцевой опорной потичность стыка корпус-крышка обеспечивав е р х н о с т ь ю , на п е р и ф е р и й н о й части ется пружиной 13, прижимающей крышку 2 наружного торца крышки выполнена кольи уплетнительную прокладку 3 к обойме 7 15 цевая проточка, а уплотнительная прокладчерез_перепускной клапан 5, фильтрующий ка р а з м е щ е н а между внутренней элеме*нт А и противодренажный клапан 6. поверхностью корпуса, коьцевой проточкой и кольцевой опорной поверхностью и подИзобретение позволяет сократить зажата к обойме пружиной перепускного клатраты на техническое обслуживание фильтра по замене и затяжке уплотнительной 20 пана через крышку, противодренажный клапан, фильтрующий элемент и перепускпрокладки и повышает подвижность герменой клапан. тизации во всем диапазоне давлений масла в системе смазки двигателя. \ 15 мтшш Фиг. і 1614227 11 10 2 Фиг. 2 Редактор В.Фельдман Составитель Т.Вишнякова Техред М.Моргентал Корректор Э.Лончакова Заказ 4167/ДСП Тираж 425 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
