Швидкороз’ємне трубне з’єднання
Номер патенту: 51567
Опубліковано: 26.07.2010
Автори: Александров Владислав Анатолійович, Шаталов Олександр Григорович
Формула / Реферат

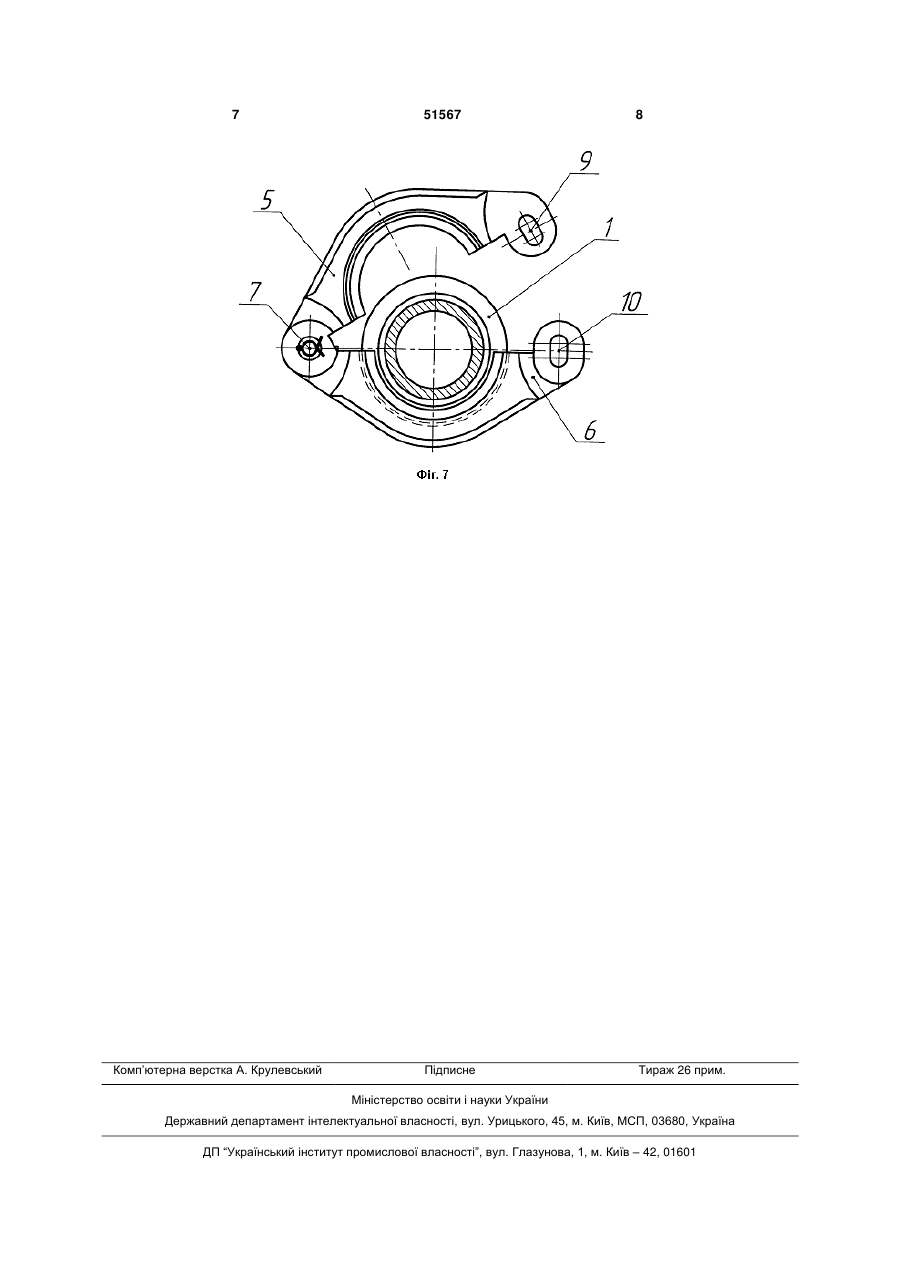

Швидкороз'ємне трубне з'єднання, що містить з'єднувальні фланці, жорстко встановлені на кінцях труб, яке відрізняється тим, що фланці з'єднуються між собою роз'ємною муфтою, яка складається з двох півкілець, з'єднаних з одного боку шарніром, а з іншого клином, що входить в спеціальний отвір вилкоподібного з'єднання, виконаного на вільних кінцях півкілець, з'єднаних шарніром, фіксуючим муфту в закритому положенні, а півкільця мають трапецієвидний паз, профіль якого дорівнює профілю по зовнішньому діаметру двох, складених докупи, фланців труб, що у перерізі зовні мають вигляд прямокутних півтрапецій, які, складені докупи, дорівнюють за розміром трапецієвидному пазу півкілець.
Текст

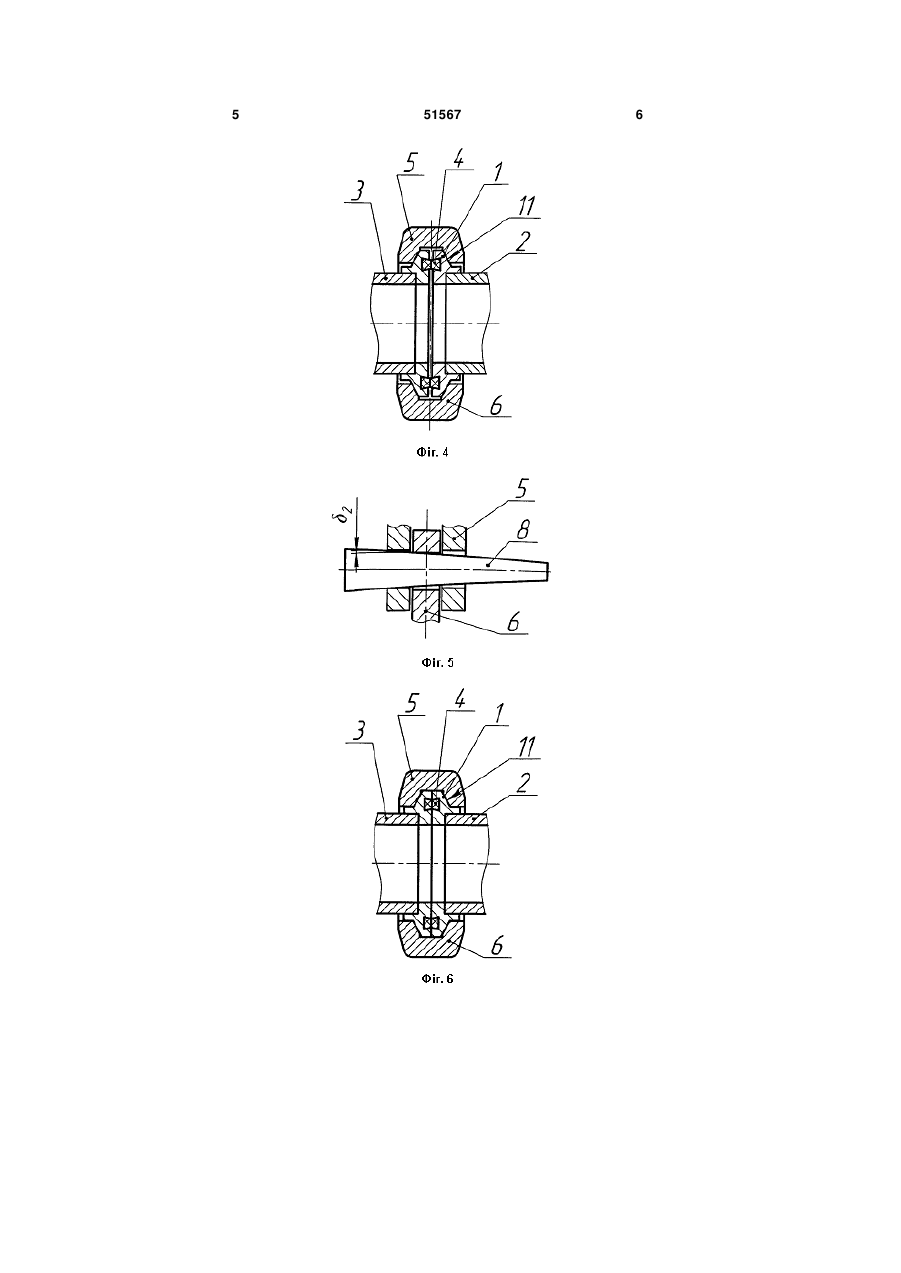

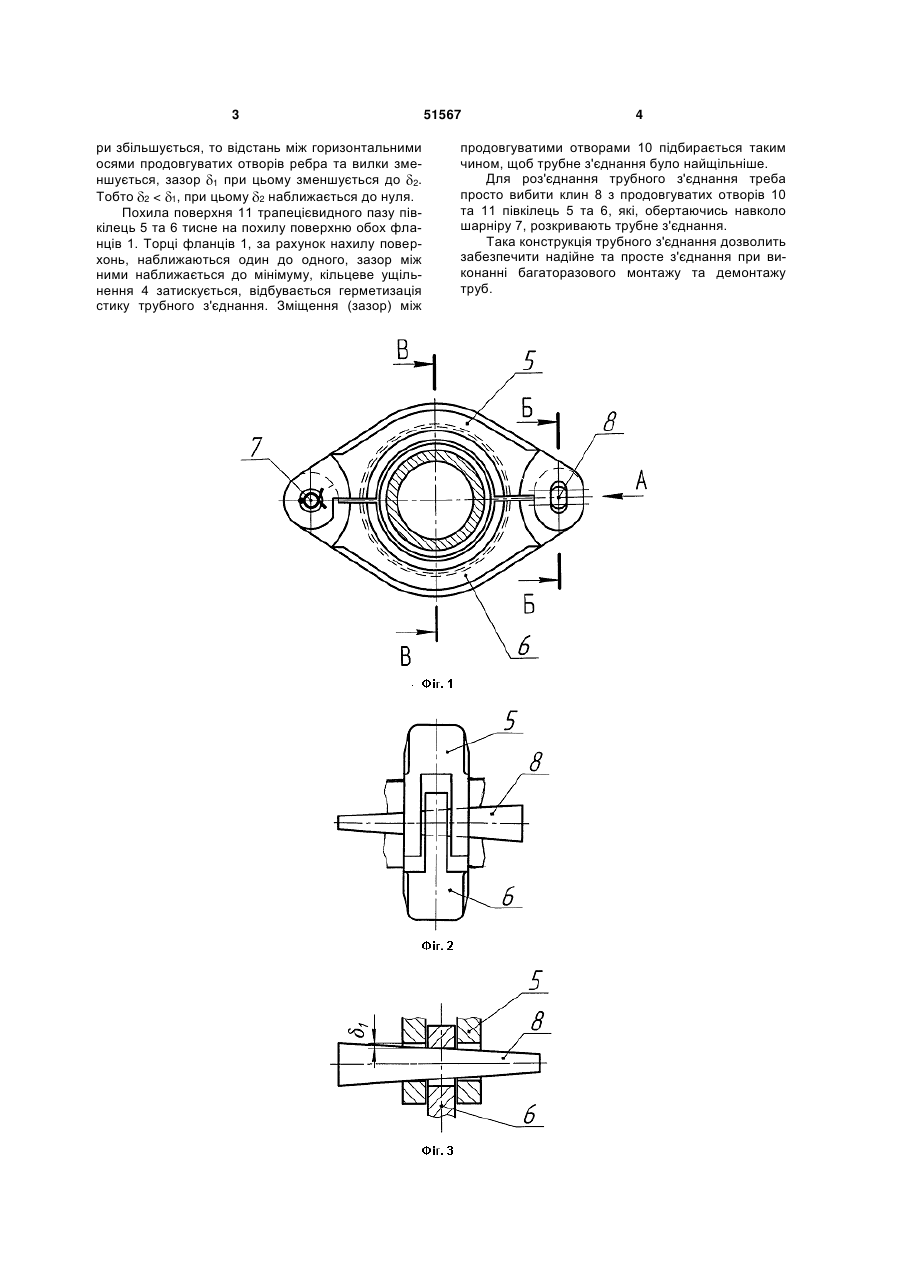

Швидкороз'ємне трубне з'єднання, що містить з'єднувальні фланці, жорстко встановлені на кінцях труб, яке відрізняється тим, що фланці з'єд 3 ри збільшується, то відстань між горизонтальними осями продовгуватих отворів ребра та вилки зменшується, зазор 1 при цьому зменшується до 2. Тобто 2 < 1, при цьому 2 наближається до нуля. Похила поверхня 11 трапецієвидного пазу півкілець 5 та 6 тисне на похилу поверхню обох фланців 1. Торці фланців 1, за рахунок нахилу поверхонь, наближаються один до одного, зазор між ними наближається до мінімуму, кільцеве ущільнення 4 затискується, відбувається герметизація стику трубного з'єднання. Зміщення (зазор) між 51567 4 продовгуватими отворами 10 підбирається таким чином, щоб трубне з'єднання було найщільніше. Для роз'єднання трубного з'єднання треба просто вибити клин 8 з продовгуватих отворів 10 та 11 півкілець 5 та 6, які, обертаючись навколо шарніру 7, розкривають трубне з'єднання. Така конструкція трубного з'єднання дозволить забезпечити надійне та просте з'єднання при виконанні багаторазового монтажу та демонтажу труб. 5 51567 6 7 Комп’ютерна верстка А. Крулевський 51567 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюQuick-split pipe joint
Автори англійськоюShatalov Oleksandr Hryhorovych, Aleksandrov Vladyslav Anatoliiovych
Назва патенту російськоюБыстроразъемное трубное соединение
Автори російськоюШаталов Александр Григорьевич, Александров Владислав Анатолиевич
МПК / Мітки
МПК: F16L 1/00
Мітки: трубне, швидкороз'ємне, з'єднання
