Самогодівниця для згодовування грубих кормів в рулонах

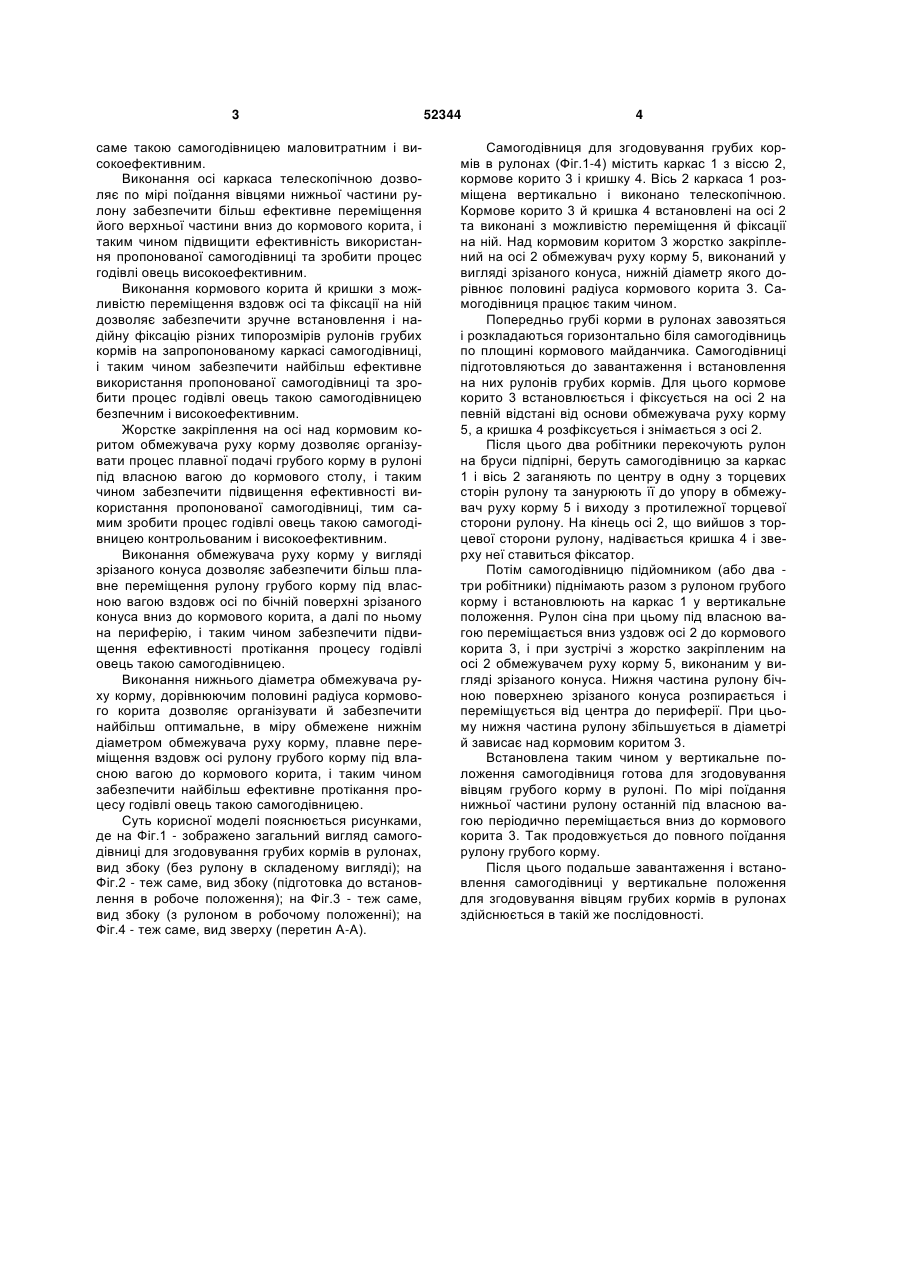

1. Самогодівниця для згодовування грубих кормів в рулонах, що містить каркас з віссю, кор 3 саме такою самогодівницею маловитратним і високоефективним. Виконання осі каркаса телескопічною дозволяє по мірі поїдання вівцями нижньої частини рулону забезпечити більш ефективне переміщення його верхньої частини вниз до кормового корита, і таким чином підвищити ефективність використання пропонованої самогодівниці та зробити процес годівлі овець високоефективним. Виконання кормового корита й кришки з можливістю переміщення вздовж осі та фіксації на ній дозволяє забезпечити зручне встановлення і надійну фіксацію різних типорозмірів рулонів грубих кормів на запропонованому каркасі самогодівниці, і таким чином забезпечити найбільш ефективне використання пропонованої самогодівниці та зробити процес годівлі овець такою самогодівницею безпечним і високоефективним. Жорстке закріплення на осі над кормовим коритом обмежувача руху корму дозволяє організувати процес плавної подачі грубого корму в рулоні під власною вагою до кормового столу, і таким чином забезпечити підвищення ефективності використання пропонованої самогодівниці, тим самим зробити процес годівлі овець такою самогодівницею контрольованим і високоефективним. Виконання обмежувача руху корму у вигляді зрізаного конуса дозволяє забезпечити більш плавне переміщення рулону грубого корму під власною вагою вздовж осі по бічній поверхні зрізаного конуса вниз до кормового корита, а далі по ньому на периферію, і таким чином забезпечити підвищення ефективності протікання процесу годівлі овець такою самогодівницею. Виконання нижнього діаметра обмежувача руху корму, дорівнюючим половині радіуса кормового корита дозволяє організувати й забезпечити найбільш оптимальне, в міру обмежене нижнім діаметром обмежувача руху корму, плавне переміщення вздовж осі рулону грубого корму під власною вагою до кормового корита, і таким чином забезпечити найбільш ефективне протікання процесу годівлі овець такою самогодівницею. Суть корисної моделі пояснюється рисунками, де на Фіг.1 - зображено загальний вигляд самогодівниці для згодовування грубих кормів в рулонах, вид збоку (без рулону в складеному вигляді); на Фіг.2 - теж саме, вид збоку (підготовка до встановлення в робоче положення); на Фіг.3 - теж саме, вид збоку (з рулоном в робочому положенні); на Фіг.4 - теж саме, вид зверху (перетин А-А). 52344 4 Самогодівниця для згодовування грубих кормів в рулонах (Фіг.1-4) містить каркас 1 з віссю 2, кормове корито 3 і кришку 4. Вісь 2 каркаса 1 розміщена вертикально і виконано телескопічною. Кормове корито 3 й кришка 4 встановлені на осі 2 та виконані з можливістю переміщення й фіксації на ній. Над кормовим коритом 3 жорстко закріплений на осі 2 обмежувач руху корму 5, виконаний у вигляді зрізаного конуса, нижній діаметр якого дорівнює половині радіуса кормового корита 3. Самогодівниця працює таким чином. Попередньо грубі корми в рулонах завозяться і розкладаються горизонтально біля самогодівниць по площині кормового майданчика. Самогодівниці підготовляються до завантаження і встановлення на них рулонів грубих кормів. Для цього кормове корито 3 встановлюється і фіксується на осі 2 на певній відстані від основи обмежувача руху корму 5, а кришка 4 розфіксується і знімається з осі 2. Після цього два робітники перекочують рулон на бруси підпірні, беруть самогодівницю за каркас 1 і вісь 2 заганяють по центру в одну з торцевих сторін рулону та занурюють її до упору в обмежувач руху корму 5 і виходу з протилежної торцевої сторони рулону. На кінець осі 2, що вийшов з торцевої сторони рулону, надівається кришка 4 і зверху неї ставиться фіксатор. Потім самогодівницю підйомником (або два три робітники) піднімають разом з рулоном грубого корму і встановлюють на каркас 1 у вертикальне положення. Рулон сіна при цьому під власною вагою переміщається вниз уздовж осі 2 до кормового корита 3, і при зустрічі з жорстко закріпленим на осі 2 обмежувачем руху корму 5, виконаним у вигляді зрізаного конуса. Нижня частина рулону бічною поверхнею зрізаного конуса розпирається і переміщується від центра до периферії. При цьому нижня частина рулону збільшується в діаметрі й зависає над кормовим коритом 3. Встановлена таким чином у вертикальне положення самогодівниця готова для згодовування вівцям грубого корму в рулоні. По мірі поїдання нижньої частини рулону останній під власною вагою періодично переміщається вниз до кормового корита 3. Так продовжується до повного поїдання рулону грубого корму. Після цього подальше завантаження і встановлення самогодівниці у вертикальне положення для згодовування вівцям грубих кормів в рулонах здійснюється в такій же послідовності. 5 52344 6 7 Комп’ютерна верстка Л. Ціхановська 52344 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
