Виносна вихрова низькотемпературна топка

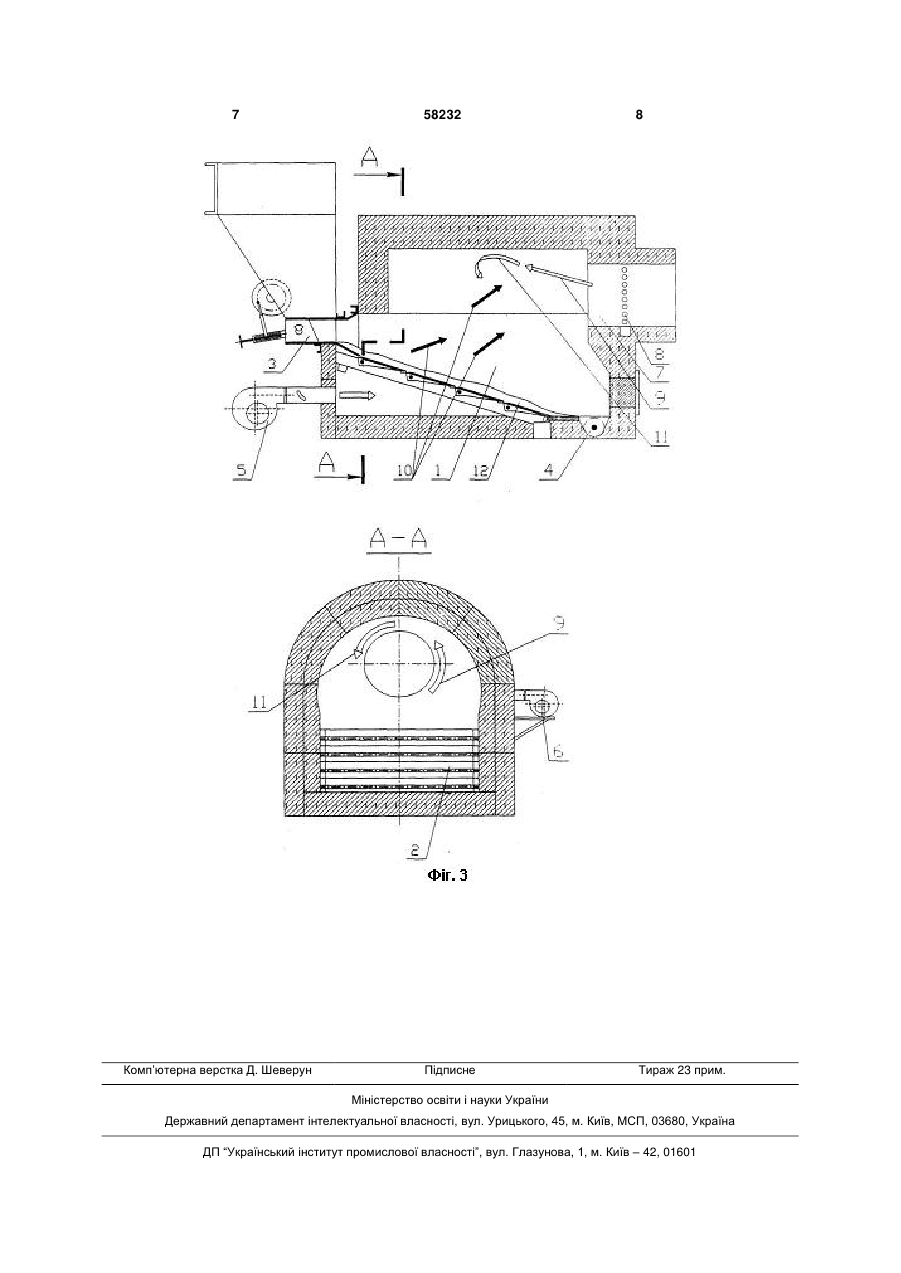

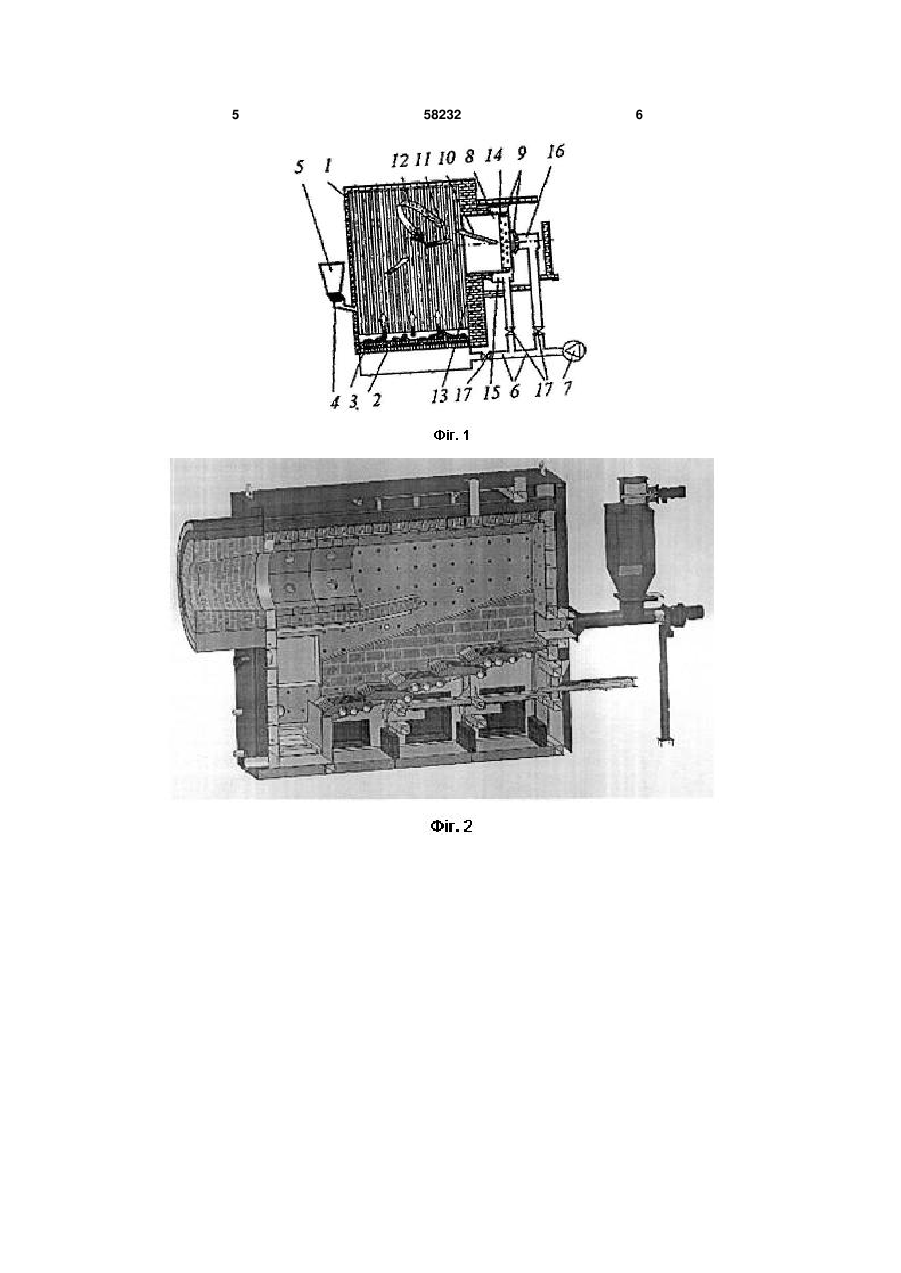

Виносна вихрова низькотемпературна топка для використання твердого та іншого сипучого 3 Недоліком такої конструкції є те, що за наявності у вертикальному перетині прямокутної форми такої виносної топки (передтопку), організація вихрового руху димових газів у топковому просторі не може бути організована належним чином і не створює відповідну вихрову аеродинамічну обстановку. Тому організацію у топковому просторі відповідної для вихрової низькотемпературної топки (ВНТ) аеродинамічної обстановки і, як слідство, підвищення її ефективності (зменшення хімічного (Q3) та механічного (Q4) недопалу, а також скорочення викидів золи у навколишнє середовище) у виносній топці (передтопку) наведеного типу не можна вважати задовільним. В основу корисної моделі поставлена задача вдосконалення топкового процесу у малому топковому просторі шляхом створення вихрової низькотемпературної топки (ВНТ),вводиться подача вторинного дуття у вихідну частину топкового простору, за рахунок чого вдається створити відповідну для вихрової низькотемпературної топки аеродинамічну обстановку з рухом продуктів згорання вздовж верхньої частини топки (передтопку), що дозволяє зменшити хімічний (Q3) та механічний (Q4) недопал при роботі виносної ВНТ топки (передтопку), а також скоротити викиди золи у навколишнє середовище. Поставлена задача вирішується тим, що з метою створення вихрової виносної ВНТ топки (передтопку), яка використовує паливо при спалюванні його у шарі, або киплячому шарі, у малому топковому просторі, згідно з винаходом верхня частина виносної ВНТ топки (передтопку) виконується циліндричної форми, у задній частині виносної ВНТ топки (передтопку) додатково вводиться вікно для газовідведення конусної або циліндричної форми для газовідведення з рядом сопел вторинного дуття для створення вихрової аеродинамічної обстановки. Таким чином організується рециркуляційний вихровий рух продуктів згорання у вихідній частині малого топкового простору, за рахунок чого вдається зменшити хімічний (Q3) та механічний (Q4) недопал та скоротити шкідливі викиди летючої золи в атмосферу. Спосіб організації вихрового руху продуктів згорання у вихідній частині виносної ВНТ топки (передтопку) ілюструється на Фіг. 3. 1 - топка; 2 - паливна решітка; 3 пристрій для подачі палива у топку; 4 - пристрій 58232 4 для золовидалення; 5 - вентилятор первинного дуття; 6 - вентилятор вторинного дуття; 7 - вікно для газовідведення; 8 - сопла вторинного дуття; 9 траєкторії руху повітря вторинного дуття ; 10 - траєкторії руху продуктів згорання; 11 - траєкторії руху димових газів в зоні локальної рециркуляції; 12 шар палива. Процес спалювання палива у виносній ВНТ топці (передтопку) при шаровому спалюванні твердого та іншого сипучого палива у малому топковому просторі відбувається наступним чином. Паливо горить на решітці 2, під яку подається первинне дуттьове повітря від вентилятора 5. Повітря на вторинне дуття подається вентилятором 6. Подача палива дозується пристроєм 3. Продукти згорання палива рухаються по траєкторіям 10 у напрямку вікна для газовідведення 7. Сопла 8 вторинного дуття, що розташовані у вікні 7, зорієнтовані тангенціально і дещо аксіально по відношенню до контуру вікна. Сопла 8, і відповідно, вторинне дуття (зображене стрілками 9), націлені у топковий простір, назустріч продуктам згорання 10 та формують зону локальної рециркуляції з траєкторіями 11, яка завдяки круглій формі верхньої частини топки, частково сягає також і топковий простір. У зоні рециркуляції, яка організується поблизу вікна, горючі із потоку димових газів при контакті з вторинним дуттям догорають у здійнятому стані. Важки частинки уносу палива, рухаючись вздовж круглої верхньої частини топки у потоку, що формується центробіжними силами, викидаються із вихрового потоку, випадають на решітку 2 і догорають в шарі палива 12, або у зоні, що прилягає до цього шару. Видалення золи з топки проводиться пристроєм 4. В результаті всі топкові процеси (згорання, теплообмін та заповнення летючими частками) рівною мірою розподіляються у просторі топки. Таким чином організується рециркуляційний вихровий рух продуктів згорання у вихідній частині малого топкового простору, за рахунок чого вдається зменшити хімічний (Q3) та механічний (Q4) недопал та скоротити шкідливі викиди летючої золи в атмосферу. Такий спосіб вдосконалення топкового процесу у малому топковому просторі димогарних котлів може застосовуватися при спалюванні твердого та іншого сипучого палива у шарі, або киплячому шарі. 5 58232 6 7 Комп’ютерна верстка Д. Шеверун 58232 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
