Улаштування для гойдання

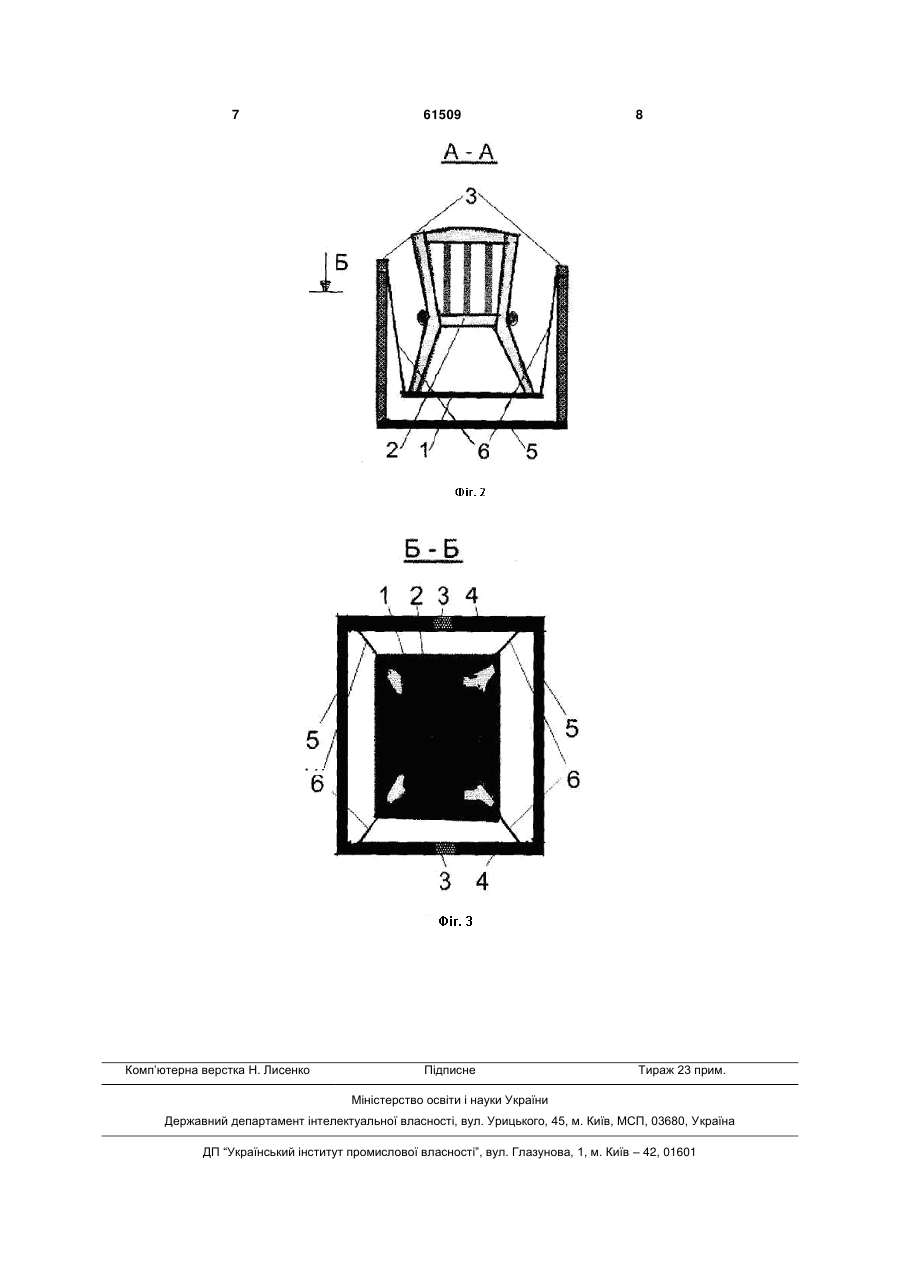

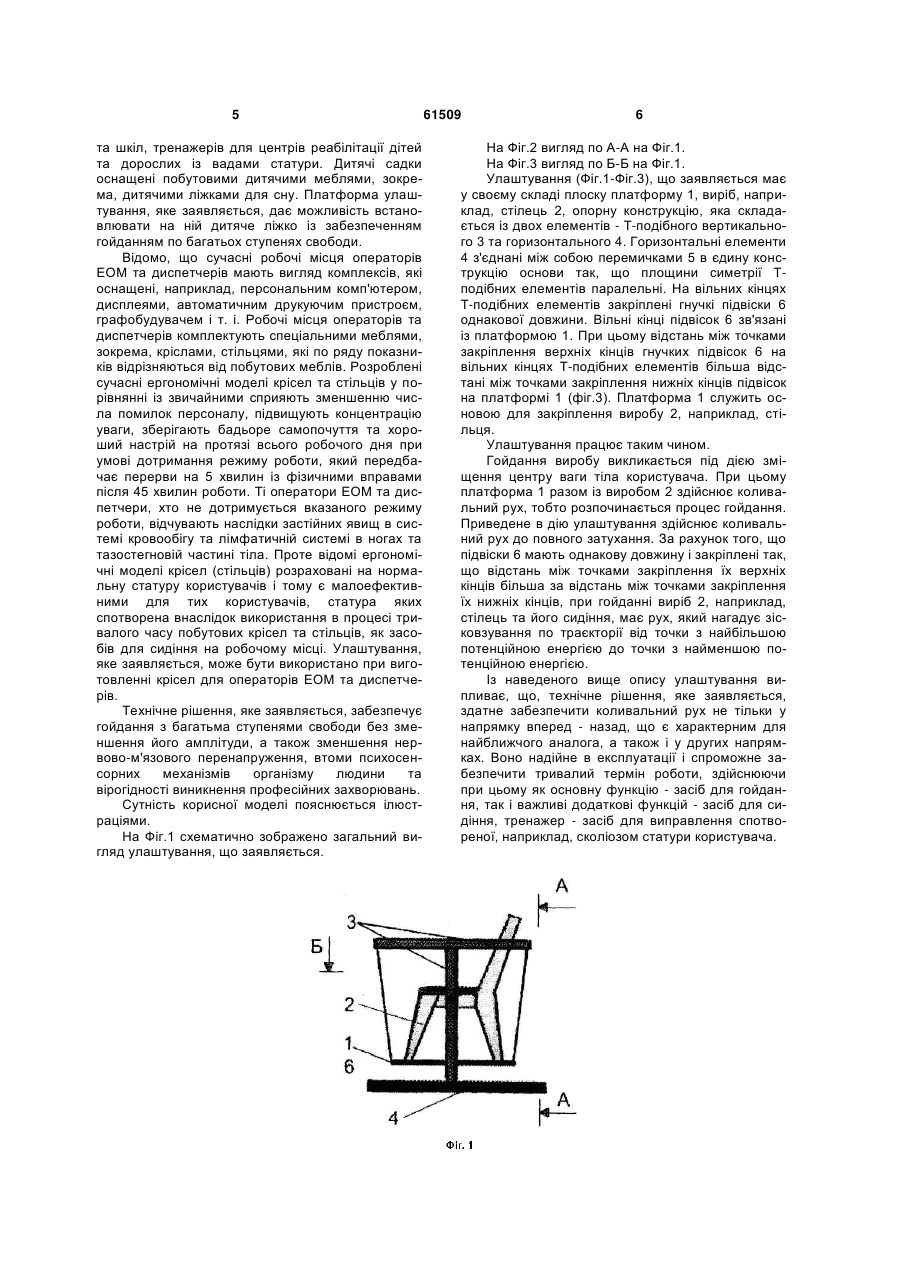

1. Улаштування для гойдання, що містить виріб, опорну конструкцію, виконану із двох з'єднаних між собою елементів - Т-подібного вертикального та горизонтального, розташованих в бокових стінках виробу, жорсткі підвіски, які зв'язують виріб з опорною конструкцією, закріплені на її вертикальних Т-подібних елементах через осі, верхні з яких зв'язують опорну конструкцію з підвісками через підшипники, а нижні - підвіски із виробом через підшипники, яке відрізняється тим, що паралельно над горизонтальними елементами опорної конструкції встановлена плоска платформа, на якій закріплено виріб, підвіски виконані гнучкими і рівними за довжиною, верхні кінці підвісок зв'язані із кінцями вертикальних Т-подібних елементів U 2 (19) 1 3 Недоліком даного улаштування є те, що його опорна конструкція розташована під виробом, що обмежує довжину його підвісок висотою сидіння, а це значно зменшує амплітуду гойдання. Поряд із цим, оскільки площа горизонтальної проекції опорної конструкції менше аналогічної площі виробу, знижується усталеність виробу. Крім того, наявність кривошипно-шатунного механізму ускладнює конструкцію та обмежує ступені свободи гойдання виробу. Найбільш близьким по технічній сутності та сукупності ознак до заявленого технічного рішення аналогом є улаштування для гойдання, яке містить у собі опорну конструкцію, виконану із двох з'єднаних між собою елементів - Т-подібного вертикального та горизонтального, виріб, жорсткі підвіски, які зв'язують виріб із вертикальними Т-подібними елементами опорної конструкції через осі із підшипниками, при цьому нижні осі зв'язують підвіски із виробом, а верхні осі - Т-подібні елементи із підвісками. Позитивною якістю даної конструкції улаштування для гойдання є збільшення амплітуди гойдання при збереженні усталеності улаштування. Суттєвим недоліком даного улаштування для гойдання є наявність кривошипно-шатунного механізму руху жорстких підвісок, який обмежує ступені свободи гойдання виробу та ускладнює конструкцію. В основу корисної моделі поставлено задачу удосконалити улаштування для гойдання шляхом збільшення ступенів свободи гойдання без зменшення його амплітуди, розширення функціональних можливостей при збереженні усталеності улаштування Поставлена задача вирішується тим, що в улаштуванні для гойдання, яке містить у собі виріб, опорну конструкцію, виконану із двох з'єднаних між собою елементів - Т-подібного вертикального та горизонтального, розташованих в бокових стінках виробу, жорсткі підвіски, які зв'язують виріб з опорною конструкцією, закріплені на її вертикальних Т-подібних елементах через осі, верхні з яких зв'язують опорну конструкцію з підвісками через підшипники, а нижні - підвіски із виробом через підшипники, згідно із корисною моделлю, новим є те, що паралельно над горизонтальними елементами опорної конструкції встановлена плоска платформа, на якій закріплено виріб, підвіски виконані гнучкими і рівними за довжиною, верхні кінці підвісок зв'язані із кінцями вертикальних Тподібних елементів опорної конструкції, а нижні кінці підвісок - із платформою, при цьому відстань між точками закріплення верхніх кінців підвісок більша за відстань між точками закріплення нижніх кінців підвісок. Рівні за довжиною гнучкі підвіски, які забезпечують збільшення ступенів свободи гойдання виробу, можуть бути виконані із багатожильного тросу на основі сталевого дроту або дроту із сплавів металів. Рівні за довжиною гнучкі підвіски, які забезпечують збільшення числа ступенів свободи гойдання виробу, можуть бути виконані із багатожильного тросу на основі капронової або бавовняної нитки. 61509 4 Рівні за довжиною гнучкі підвіски, які забезпечують збільшення числа ступенів свободи гойдання виробу, можуть бути виконані із багатожильного тросу на основі сталевого дроту, капронової та бавовняної ниток. Із наведеного вище опису технічної сутності улаштування випливає, що, технічне рішення, яке заявляється відрізняється від технічного рішення – найближчого аналога. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі, яка заявляється та технічним результатом, який досягається, полягає в наступному. Встановлення плоскої платформи Із закріпленим на ній виробом, яка розташована паралельно над горизонтальними елементами опорної конструкції, розширює функціональні можливості улаштування. На платформі може бути послідовно закріплено, наприклад, крісло, стілець, ліжко, тренажер без значних ускладнень та затрат часу при заміні одного виробу, наприклад, крісла на інший, наприклад, стілець або ліжко. Таку операцію в технічному рішенні-найближчому аналогу неможливо виконати без значних витрат часу та ускладнень. Виконання гнучкими підвісок, які зв'язують платформу із вертикальними Т-подібними елементами опорної конструкції, виключає кривошипношатунний механізм, збільшує число ступенів свободи гойдання виробу, спрощує конструкцію механізму гойдання. Виконання підвісок гнучкими і рівними за довжиною, при цьому верхні кінці підвісок зв'язані із вільними кінцями вертикальних Т-подібних елементів опорної конструкції, а нижні кінці підвісок - із платформою так, що відстань між точками закріплення верхніх кінців підвісок більша за відстань між точками закріплення нижніх кінців підвісок, забезпечує збереження усталеності улаштування Гнучкі підвіски, які забезпечують збільшення числа ступенів свободи гойдання виробу, надають улаштуванню, яке заявляється нові властивості, які не притаманні технічному рішенню - найближчому аналогу. Улаштування для гойдання, яке заявляється, забезпечує виникнення у користувача, який сидить, наприклад, на стільці (кріслі, шкільній парті) рефлексу вирівнювання хребтового стовпа. Рефлекс виникає як компенсаторна реакція на гойдання з багатьма ступенями свободи центру ваги користувача. Рефлекс вирівнювання хребта, який виникає, є аналогічним рефлексу, який існує при їзді верхи на коні. Відомо, що регулярна їзда верхи на конях сприяє формуванню правильної статури людей, які систематично займаються кінним спортом. Відомо, що в дитячих садках проводиться підготовка дітей до школи. В кімнатах, де здійснюється підготовка дітей до школе, як правило, встановлені шкільні парти. Аналогічні парти встановлені також в класних кімнатах шкіл. Відомі моделі парт розраховані на нормальну статуру дітей. Однак традиційні парти не сприяють покращенню статури дітей, у яких вона спотворена. Улаштування, яке заявляється, може бути використано при виготовленні меблів (наприклад, парт) для дитячих садків 5 та шкіл, тренажерів для центрів реабілітації дітей та дорослих із вадами статури. Дитячі садки оснащені побутовими дитячими меблями, зокрема, дитячими ліжками для сну. Платформа улаштування, яке заявляється, дає можливість встановлювати на ній дитяче ліжко із забезпеченням гойданням по багатьох ступенях свободи. Відомо, що сучасні робочі місця операторів ЕОМ та диспетчерів мають вигляд комплексів, які оснащені, наприклад, персональним комп'ютером, дисплеями, автоматичним друкуючим пристроєм, графобудувачем і т. і. Робочі місця операторів та диспетчерів комплектують спеціальними меблями, зокрема, кріслами, стільцями, які по ряду показників відрізняються від побутових меблів. Розроблені сучасні ергономічні моделі крісел та стільців у порівнянні із звичайними сприяють зменшенню числа помилок персоналу, підвищують концентрацію уваги, зберігають бадьоре самопочуття та хороший настрій на протязі всього робочого дня при умові дотримання режиму роботи, який передбачає перерви на 5 хвилин із фізичними вправами після 45 хвилин роботи. Ті оператори ЕОМ та диспетчери, хто не дотримується вказаного режиму роботи, відчувають наслідки застійних явищ в системі кровообігу та лімфатичній системі в ногах та тазостегновій частині тіла. Проте відомі ергономічні моделі крісел (стільців) розраховані на нормальну статуру користувачів і тому є малоефективними для тих користувачів, статура яких спотворена внаслідок використання в процесі тривалого часу побутових крісел та стільців, як засобів для сидіння на робочому місці. Улаштування, яке заявляється, може бути використано при виготовленні крісел для операторів ЕОМ та диспетчерів. Технічне рішення, яке заявляється, забезпечує гойдання з багатьма ступенями свободи без зменшення його амплітуди, а також зменшення нервово-м'язового перенапруження, втоми психосенсорних механізмів організму людини та вірогідності виникнення професійних захворювань. Сутність корисної моделі пояснюється ілюстраціями. На Фіг.1 схематично зображено загальний вигляд улаштування, що заявляється. 61509 6 На Фіг.2 вигляд по А-А на Фіг.1. На Фіг.3 вигляд по Б-Б на Фіг.1. Улаштування (Фіг.1-Фіг.3), що заявляється має у своєму складі плоску платформу 1, виріб, наприклад, стілець 2, опорну конструкцію, яка складається із двох елементів - Т-подібного вертикального 3 та горизонтального 4. Горизонтальні елементи 4 з'єднані між собою перемичками 5 в єдину конструкцію основи так, що площини симетрії Тподібних елементів паралельні. На вільних кінцях Т-подібних елементів закріплені гнучкі підвіски 6 однакової довжини. Вільні кінці підвісок 6 зв'язані із платформою 1. При цьому відстань між точками закріплення верхніх кінців гнучких підвісок 6 на вільних кінцях Т-подібних елементів більша відстані між точками закріплення нижніх кінців підвісок на платформі 1 (фіг.3). Платформа 1 служить основою для закріплення виробу 2, наприклад, стільця. Улаштування працює таким чином. Гойдання виробу викликається під дією зміщення центру ваги тіла користувача. При цьому платформа 1 разом із виробом 2 здійснює коливальний рух, тобто розпочинається процес гойдання. Приведене в дію улаштування здійснює коливальний рух до повного затухання. За рахунок того, що підвіски 6 мають однакову довжину і закріплені так, що відстань між точками закріплення їх верхніх кінців більша за відстань між точками закріплення їх нижніх кінців, при гойданні виріб 2, наприклад, стілець та його сидіння, має рух, який нагадує зісковзування по траєкторії від точки з найбільшою потенційною енергією до точки з найменшою потенційною енергією. Із наведеного вище опису улаштування випливає, що, технічне рішення, яке заявляється, здатне забезпечити коливальний рух не тільки у напрямку вперед - назад, що є характерним для найближчого аналога, а також і у других напрямках. Воно надійне в експлуатації і спроможне забезпечити тривалий термін роботи, здійснюючи при цьому як основну функцію - засіб для гойдання, так і важливі додаткові функцій - засіб для сидіння, тренажер - засіб для виправлення спотвореної, наприклад, сколіозом статури користувача. 7 Комп’ютерна верстка Н. Лиcенко 61509 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
