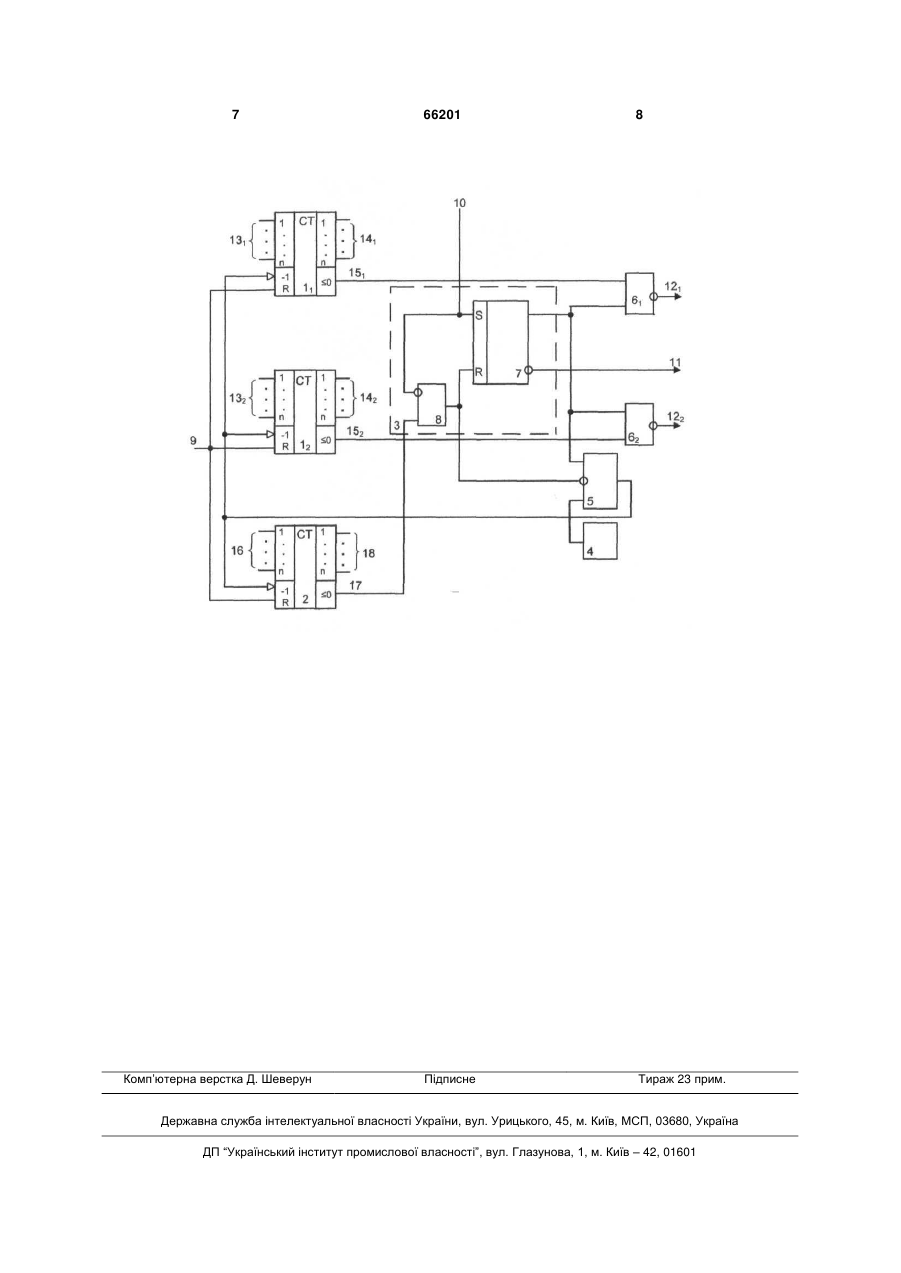

Пристрій для обробки чисел

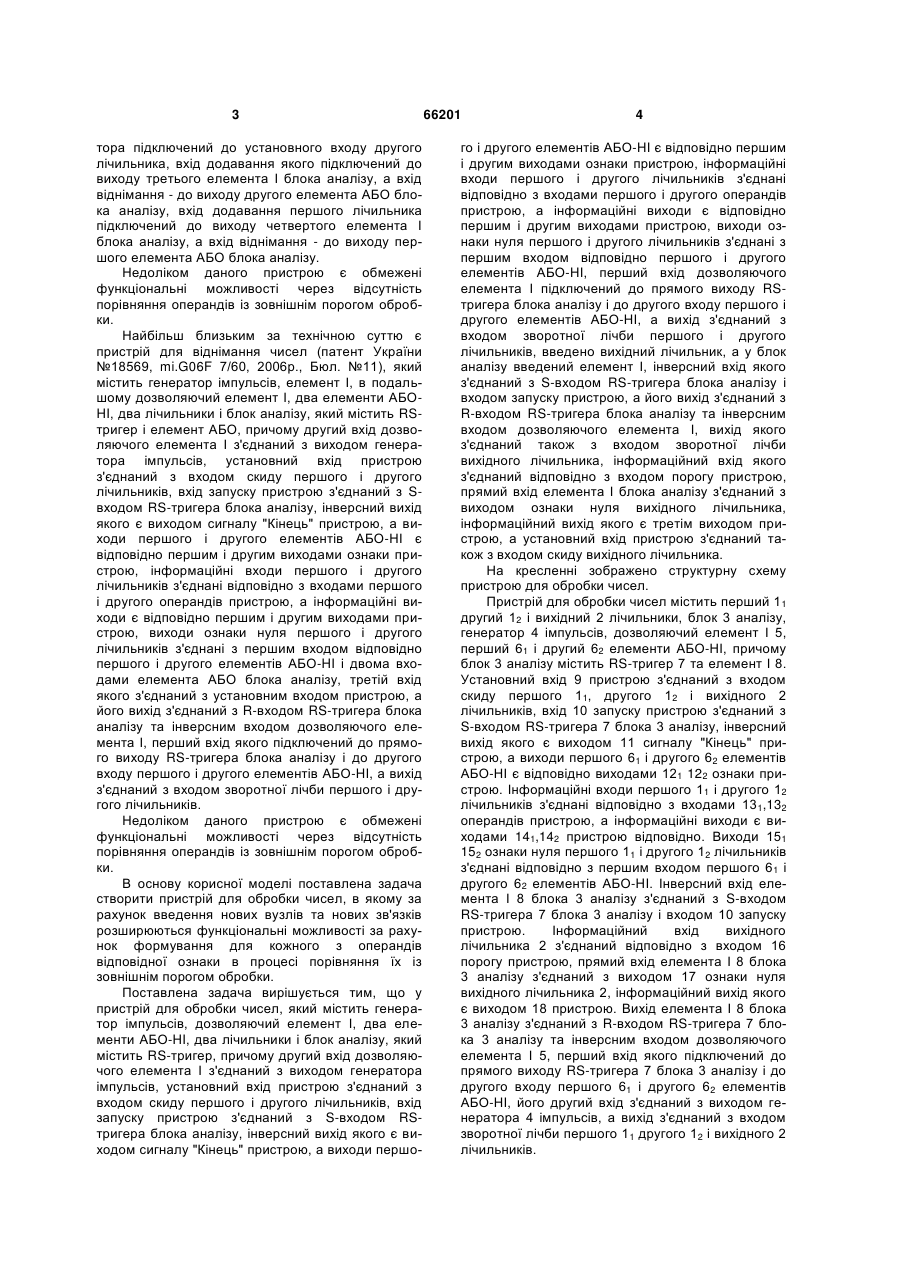

Пристрій для обробки чисел, який містить генератор імпульсів, дозволяючий елемент І, два елементи АБО-НІ, два лічильники і блок аналізу, який містить RS-тригер, причому другий вхід дозволяючого елемента І з'єднаний з виходом генератора імпульсів, установний вхід пристрою з'єднаний з входом скиду першого і другого лічильників, вхід запуску пристрою з'єднаний з Sвходом RS-тригера блока аналізу, інверсний вихід якого є виходом сигналу "Кінець" пристрою, а виходи першого і другого елементів АБО-НІ є відповідно першим і другим виходами ознаки пристрою, інформаційні входи першого і другого лічильників з'єднані відповідно з входами першого і другого операндів пристрою, а інформаційні виходи є від U 2 (19) 1 3 тора підключений до установного входу другого лічильника, вхід додавання якого підключений до виходу третього елемента І блока аналізу, а вхід віднімання - до виходу другого елемента АБО блока аналізу, вхід додавання першого лічильника підключений до виходу четвертого елемента І блока аналізу, а вхід віднімання - до виходу першого елемента АБО блока аналізу. Недоліком даного пристрою є обмежені функціональні можливості через відсутність порівняння операндів із зовнішнім порогом обробки. Найбільш близьким за технічною суттю є пристрій для віднімання чисел (патент України №18569, mi.G06F 7/60, 2006р., Бюл. №11), який містить генератор імпульсів, елемент І, в подальшому дозволяючий елемент І, два елементи АБОHI, два лічильники і блок аналізу, який містить RSтригер і елемент АБО, причому другий вхід дозволяючого елемента І з'єднаний з виходом генератора імпульсів, установний вхід пристрою з'єднаний з входом скиду першого і другого лічильників, вхід запуску пристрою з'єднаний з Sвходом RS-тригера блока аналізу, інверсний вихід якого є виходом сигналу "Кінець" пристрою, а виходи першого і другого елементів АБО-НІ є відповідно першим і другим виходами ознаки пристрою, інформаційні входи першого і другого лічильників з'єднані відповідно з входами першого і другого операндів пристрою, а інформаційні виходи є відповідно першим і другим виходами пристрою, виходи ознаки нуля першого і другого лічильників з'єднані з першим входом відповідно першого і другого елементів АБО-HI і двома входами елемента АБО блока аналізу, третій вхід якого з'єднаний з установним входом пристрою, а його вихід з'єднаний з R-входом RS-тригера блока аналізу та інверсним входом дозволяючого елемента І, перший вхід якого підключений до прямого виходу RS-тригера блока аналізу і до другого входу першого і другого елементів АБО-HI, а вихід з'єднаний з входом зворотної лічби першого і другого лічильників. Недоліком даного пристрою є обмежені функціональні можливості через відсутність порівняння операндів із зовнішнім порогом обробки. В основу корисної моделі поставлена задача створити пристрій для обробки чисел, в якому за рахунок введення нових вузлів та нових зв'язків розширюються функціональні можливості за рахунок формування для кожного з операндів відповідної ознаки в процесі порівняння їх із зовнішнім порогом обробки. Поставлена задача вирішується тим, що у пристрій для обробки чисел, який містить генератор імпульсів, дозволяючий елемент І, два елементи АБО-HI, два лічильники і блок аналізу, який містить RS-тригер, причому другий вхід дозволяючого елемента І з'єднаний з виходом генератора імпульсів, установний вхід пристрою з'єднаний з входом скиду першого і другого лічильників, вхід запуску пристрою з'єднаний з S-входом RSтригера блока аналізу, інверсний вихід якого є виходом сигналу "Кінець" пристрою, а виходи першо 66201 4 го і другого елементів АБО-HI є відповідно першим і другим виходами ознаки пристрою, інформаційні входи першого і другого лічильників з'єднані відповідно з входами першого і другого операндів пристрою, а інформаційні виходи є відповідно першим і другим виходами пристрою, виходи ознаки нуля першого і другого лічильників з'єднані з першим входом відповідно першого і другого елементів АБО-HI, перший вхід дозволяючого елемента І підключений до прямого виходу RSтригера блока аналізу і до другого входу першого і другого елементів АБО-HI, а вихід з'єднаний з входом зворотної лічби першого і другого лічильників, введено вихідний лічильник, а у блок аналізу введений елемент І, інверсний вхід якого з'єднаний з S-входом RS-тригера блока аналізу і входом запуску пристрою, а його вихід з'єднаний з R-входом RS-тригера блока аналізу та інверсним входом дозволяючого елемента І, вихід якого з'єднаний також з входом зворотної лічби вихідного лічильника, інформаційний вхід якого з'єднаний відповідно з входом порогу пристрою, прямий вхід елемента І блока аналізу з'єднаний з виходом ознаки нуля вихідного лічильника, інформаційний вихід якого є третім виходом пристрою, а установний вхід пристрою з'єднаний також з входом скиду вихідного лічильника. На кресленні зображено структурну схему пристрою для обробки чисел. Пристрій для обробки чисел містить перший 1 1 другий 12 і вихідний 2 лічильники, блок 3 аналізу, генератор 4 імпульсів, дозволяючий елемент І 5, перший 61 і другий 62 елементи АБО-НІ, причому блок 3 аналізу містить RS-тригер 7 та елемент І 8. Установний вхід 9 пристрою з'єднаний з входом скиду першого 11, другого 12 і вихідного 2 лічильників, вхід 10 запуску пристрою з'єднаний з S-входом RS-тригера 7 блока 3 аналізу, інверсний вихід якого є виходом 11 сигналу "Кінець" пристрою, а виходи першого 61 і другого 62 елементів АБО-НІ є відповідно виходами 121 122 ознаки пристрою. Інформаційні входи першого 11 і другого 12 лічильників з'єднані відповідно з входами 131,132 операндів пристрою, а інформаційні виходи є виходами 141,142 пристрою відповідно. Виходи 151 152 ознаки нуля першого 11 і другого 12 лічильників з'єднані відповідно з першим входом першого 61 і другого 62 елементів АБО-HI. Інверсний вхід елемента І 8 блока 3 аналізу з'єднаний з S-входом RS-тригера 7 блока 3 аналізу і входом 10 запуску пристрою. Інформаційний вхід вихідного лічильника 2 з'єднаний відповідно з входом 16 порогу пристрою, прямий вхід елемента І 8 блока 3 аналізу з'єднаний з виходом 17 ознаки нуля вихідного лічильника 2, інформаційний вихід якого є виходом 18 пристрою. Вихід елемента І 8 блока 3 аналізу з'єднаний з R-входом RS-тригера 7 блока 3 аналізу та інверсним входом дозволяючого елемента І 5, перший вхід якого підключений до прямого виходу RS-тригера 7 блока 3 аналізу і до другого входу першого 61 і другого 62 елементів АБО-HI, його другий вхід з'єднаний з виходом генератора 4 імпульсів, а вихід з'єднаний з входом зворотної лічби першого 11 другого 12 і вихідного 2 лічильників. 5 Пристрій для обробки чисел працює таким чином. Перед початком роботи пристрою на його установний вхід 9 подається одиничний сигнал, який встановлює у нульовий стан перший 11 другий 12 і вихідний 2 лічильники. Зі входів 131, 132 операндів пристрою у перший 11 і другий 12 лічильники відбувається запис відповідних n-розрядних операндів А і В: у перший лічильник 11 записується операнд А, у другий лічильник 12 — операнд В. При цьому на виходах 151 і 152 ознаки нуля першого 11 і другого 12 лічильників присутні нульові сигнали. У вихідний лічильник 2 відбувається запис nрозрядного зовнішнього порогу Р зі входу 16 порогу пристрою, при цьому на його виході 17 ознаки нуля присутній нульовий сигнал. При надходженні на вхід 10 запуску пристрою, а отже і на S-вхід RS-тригера 7 блока 3 аналізу одиничного сигналу тривалістю 1 відбувається спрацьовування RS-тригера 7 і поява на його прямому виході одиничного сигналу, що надходить одночасно на другі входи першого 61 і другого 62 елементів АБО-HI і перший прямий вхід дозволяючого елемента І 5. На інверсний вхід дозволяючого елемента І 5 подається нульовий сигнал доти, поки не обнулиться вихідний лічильник 2, а отже, на виході елемента І 8 блока 3 аналізу не з'явиться одиничний сигнал. Таким чином, при наявності нульового сигналу на інверсному вході дозволяючого елемента І 5 на його вихід проходять тактові імпульси з виходу генератора 4 імпульсів. Одиничний сигнал надходить з прямого виходу RS-тригера 7 блока 3 аналізу доти, поки не з'явиться одиничний сигнал на його R-вході, тобто на виході елемента І 8 блока 3 аналізу. Таким чином, у першому 11 другому 12 і вихідному 2 лічильниках відбувається послідовне одночасне зменшення (зчитування) інформації, оскільки тактові імпульси від генератора 4 імпульсів через дозволяючий елемент І 5 надходять на вхід зворотної лічби першого 11, другого 12 і вихідного 2 лічильників. Цей процес продовжується доти, поки вміст вихідного лічильника 2 не стане нульовим. При зануленні вихідного лічильника 2 на його інформаційному виході 18 присутній нульовий сигнал, а одиничний сигнал з його виходу 17 ознаки нуля, проходячи через елемент І 8 на R-вхід RS 66201 6 тригера 7 блока 3 аналізу при відсутності одиничного сигналу на вході 10 запуску пристрою, викликає занулення RS-тригера 7 і припиняє надходження тактових імпульсів через дозволяючий елемент І 5 на входи зворотної лічби першого 11, другого 12 і вихідного 2 лічильників. Таким чином, вихідний лічильник 2 є зануленим, а у першому 11 і другому 12 лічильниках фіксується різниця операндів А і В із зовнішнім порогом Р. Проте, що різниця знаходиться у першому лічильнику 11, свідчить наявність одиничного сигналу на виході 121 ознаки першого елемента АБОНІ 61, оскільки на його входах присутні нульові сигнали, що надходять з прямого виходу RSтригера 7 блока 3 аналізу і з виходу 151 ознаки нуля першого лічильника 11. Аналогічно одиничний сигнал буде присутній на виході 122 ознаки присутності різниці у другому лічильнику 1 2, оскільки на входах другого елемента АБО-НІ 62 також присутні у цьому випадку нульові сигнали, що надходять з прямого виходу RS-тригера 7 блока 3 аналізу і з виходу 152 ознаки нуля другого лічильника 12. При рівності або меншості обох операндів А, В і порогу Р перший 11 і другий 12 лічильники занулені, на їх виходах 151 і 152 ознаки нуля зафіксовано одиничні сигнали, які подаються на перші входи відповідних першого 61 і другого 62 елементів АБО-НІ. В результаті на виходах 121 і 122 ознаки пристрою формуються нульові сигнали, що свідчать про нульову або від'ємну різницю операндів А і В і зовнішнього порогу Р. Одночасно із зануленням RS-тригера 7 блока 3 аналізу на його інверсному виході, а отже, на виході 11 сигналу "Кінець" пристрою з'являється одиничний сигнал, що свідчить про закінчення процесу обробки двох операндів і можливість зчитування результатів операції порівняння з виходів 14 1 або 142 пристрою. Таким чином, у результаті одночасного зменшення вмісту трьох лічильників в процесі порівняння операндів із зовнішнім порогом обробки формуються відповідні сигнали на виходах 121 і 122 ознаки пристрою. Отже, пристрій для обробки чисел має розширені функціональні можливості, що досягаються за рахунок порівняння операндів із зовнішнім порогом обробки з формуванням відповідних ознак їх співвідношенням порогом. 7 Комп’ютерна верстка Д. Шеверун 66201 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
