Плунжерний вібраційний гідроциліндр

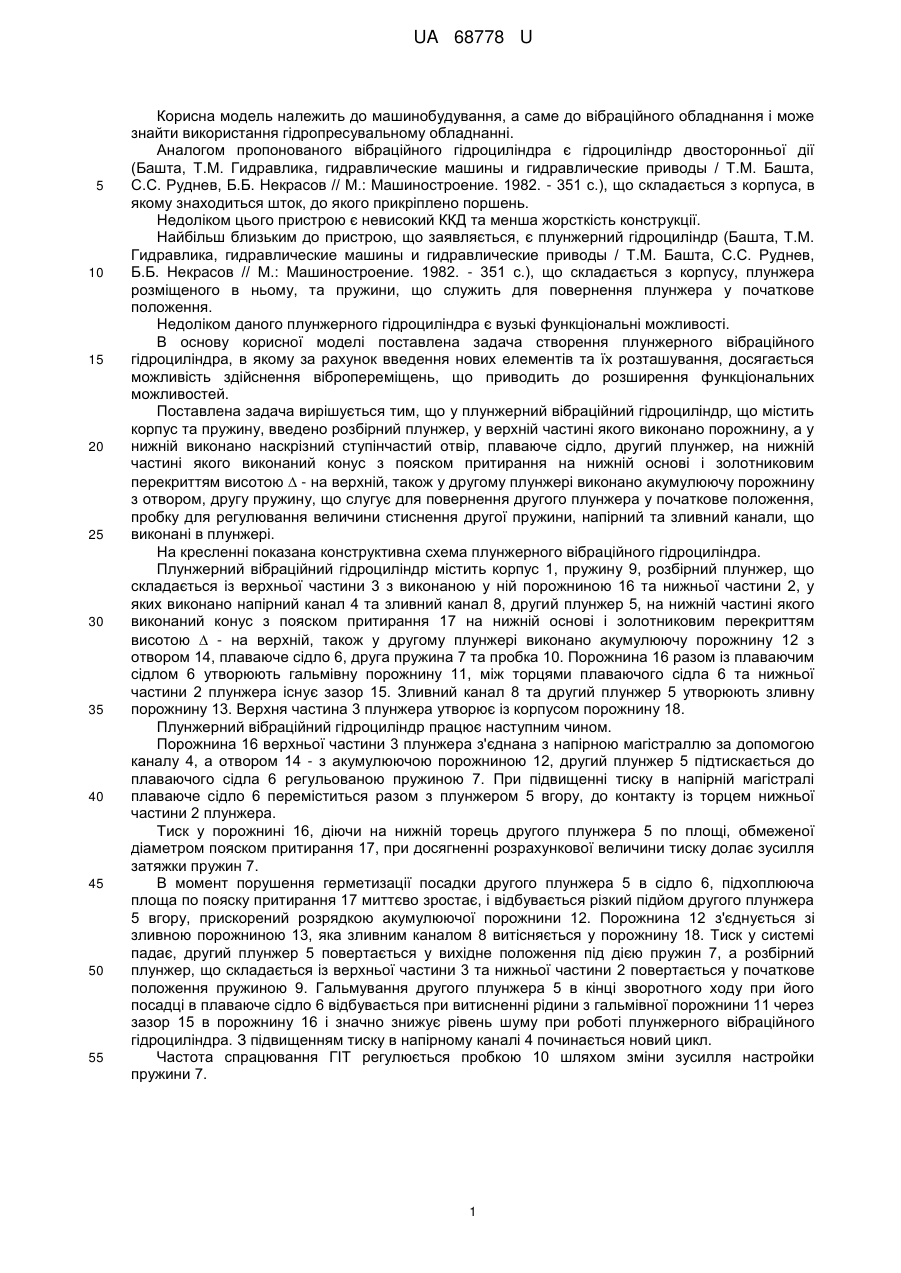

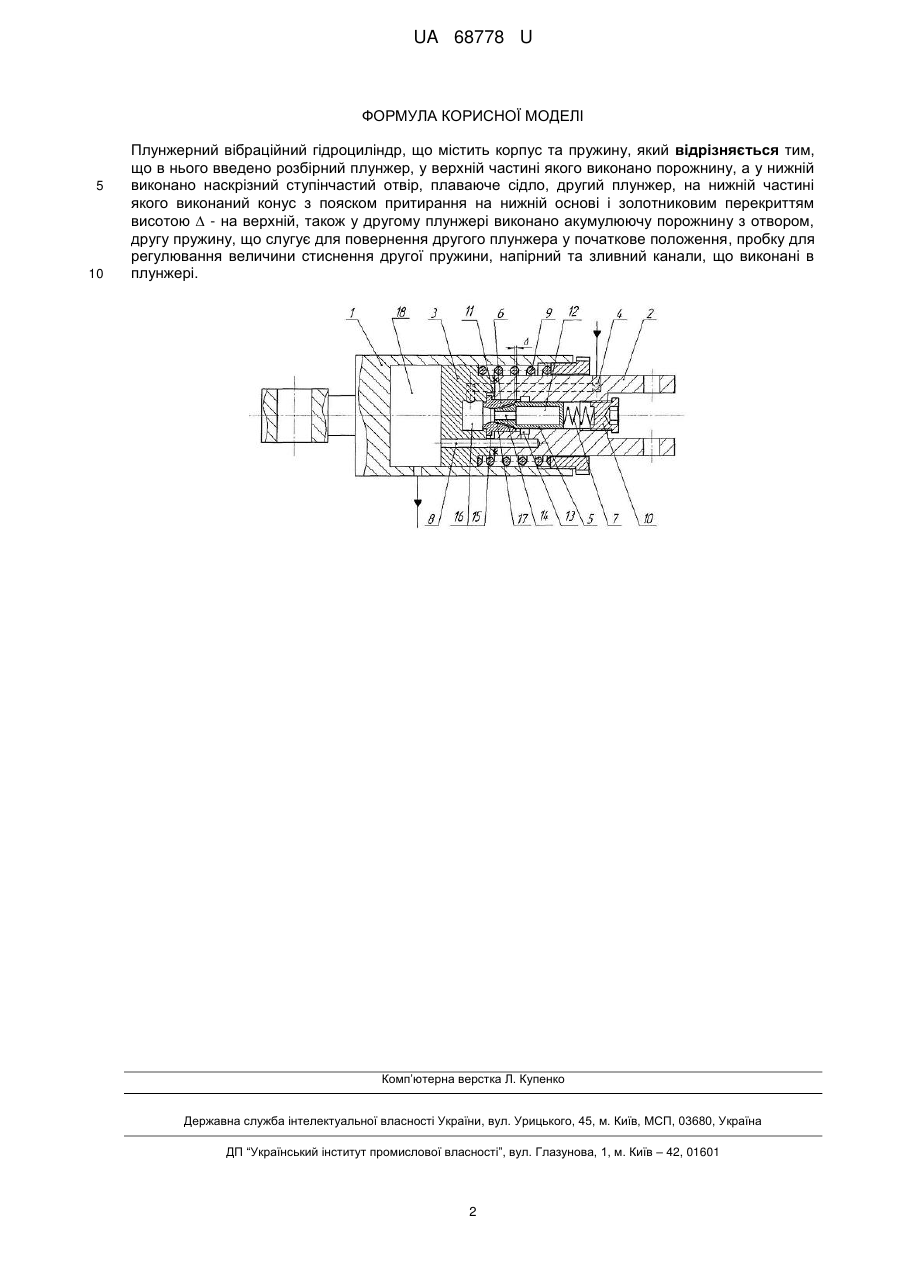

Реферат: Плунжерний вібраційний гідроциліндр містить корпус та пружину, розбірний плунжер, у верхній частині якого виконано порожнину, а у нижній виконано наскрізний ступінчастий отвір, плаваюче сідло, другий плунжер, на нижній частині якого виконаний конус з пояском притирання на нижній основі і золотниковим перекриттям висотою  - на верхній, другому плунжері виконано акумулюючу порожнину з отвором, другу пружину, що слугує для повернення другого плунжера у початкове положення, пробку для регулювання величини стиснення другої пружини, напірний та зливний канали, що виконані в плунжері. UA 68778 U (54) ПЛУНЖЕРНИЙ ВІБРАЦІЙНИЙ ГІДРОЦИЛІНДР UA 68778 U UA 68778 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, а саме до вібраційного обладнання і може знайти використання гідропресувальному обладнанні. Аналогом пропонованого вібраційного гідроциліндра є гідроциліндр двосторонньої дії (Башта, Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М.: Машиностроение. 1982. - 351 с.), що складається з корпуса, в якому знаходиться шток, до якого прикріплено поршень. Недоліком цього пристрою є невисокий ККД та менша жорсткість конструкції. Найбільш близьким до пристрою, що заявляється, є плунжерний гідроциліндр (Башта, Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М.: Машиностроение. 1982. - 351 с.), що складається з корпусу, плунжера розміщеного в ньому, та пружини, що служить для повернення плунжера у початкове положення. Недоліком даного плунжерного гідроциліндра є вузькі функціональні можливості. В основу корисної моделі поставлена задача створення плунжерного вібраційного гідроциліндра, в якому за рахунок введення нових елементів та їх розташування, досягається можливість здійснення вібропереміщень, що приводить до розширення функціональних можливостей. Поставлена задача вирішується тим, що у плунжерний вібраційний гідроциліндр, що містить корпус та пружину, введено розбірний плунжер, у верхній частині якого виконано порожнину, а у нижній виконано наскрізний ступінчастий отвір, плаваюче сідло, другий плунжер, на нижній частині якого виконаний конус з пояском притирання на нижній основі і золотниковим перекриттям висотою  - на верхній, також у другому плунжері виконано акумулюючу порожнину з отвором, другу пружину, що слугує для повернення другого плунжера у початкове положення, пробку для регулювання величини стиснення другої пружини, напірний та зливний канали, що виконані в плунжері. На кресленні показана конструктивна схема плунжерного вібраційного гідроциліндра. Плунжерний вібраційний гідроциліндр містить корпус 1, пружину 9, розбірний плунжер, що складається із верхньої частини 3 з виконаною у ній порожниною 16 та нижньої частини 2, у яких виконано напірний канал 4 та зливний канал 8, другий плунжер 5, на нижній частині якого виконаний конус з пояском притирання 17 на нижній основі і золотниковим перекриттям висотою  - на верхній, також у другому плунжері виконано акумулюючу порожнину 12 з отвором 14, плаваюче сідло 6, друга пружина 7 та пробка 10. Порожнина 16 разом із плаваючим сідлом 6 утворюють гальмівну порожнину 11, між торцями плаваючого сідла 6 та нижньої частини 2 плунжера існує зазор 15. Зливний канал 8 та другий плунжер 5 утворюють зливну порожнину 13. Верхня частина 3 плунжера утворює із корпусом порожнину 18. Плунжерний вібраційний гідроциліндр працює наступним чином. Порожнина 16 верхньої частини 3 плунжера з'єднана з напірною магістраллю за допомогою каналу 4, а отвором 14 - з акумулюючою порожниною 12, другий плунжер 5 підтискається до плаваючого сідла 6 регульованою пружиною 7. При підвищенні тиску в напірній магістралі плаваюче сідло 6 переміститься разом з плунжером 5 вгору, до контакту із торцем нижньої частини 2 плунжера. Тиск у порожнині 16, діючи на нижній торець другого плунжера 5 по площі, обмеженої діаметром пояском притирання 17, при досягненні розрахункової величини тиску долає зусилля затяжки пружин 7. В момент порушення герметизації посадки другого плунжера 5 в сідло 6, підхоплююча площа по пояску притирання 17 миттєво зростає, і відбувається різкий підйом другого плунжера 5 вгору, прискорений розрядкою акумулюючої порожнини 12. Порожнина 12 з'єднується зі зливною порожниною 13, яка зливним каналом 8 витісняється у порожнину 18. Тиск у системі падає, другий плунжер 5 повертається у вихідне положення під дією пружин 7, а розбірний плунжер, що складається із верхньої частини 3 та нижньої частини 2 повертається у початкове положення пружиною 9. Гальмування другого плунжера 5 в кінці зворотного ходу при його посадці в плаваюче сідло 6 відбувається при витисненні рідини з гальмівної порожнини 11 через зазор 15 в порожнину 16 і значно знижує рівень шуму при роботі плунжерного вібраційного гідроциліндра. З підвищенням тиску в напірному каналі 4 починається новий цикл. Частота спрацювання ГІТ регулюється пробкою 10 шляхом зміни зусилля настройки пружини 7. 1 UA 68778 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Плунжерний вібраційний гідроциліндр, що містить корпус та пружину, який відрізняється тим, що в нього введено розбірний плунжер, у верхній частині якого виконано порожнину, а у нижній виконано наскрізний ступінчастий отвір, плаваюче сідло, другий плунжер, на нижній частині якого виконаний конус з пояском притирання на нижній основі і золотниковим перекриттям висотою  - на верхній, також у другому плунжері виконано акумулюючу порожнину з отвором, другу пружину, що слугує для повернення другого плунжера у початкове положення, пробку для регулювання величини стиснення другої пружини, напірний та зливний канали, що виконані в плунжері. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
