Електродний нагрівач рідини

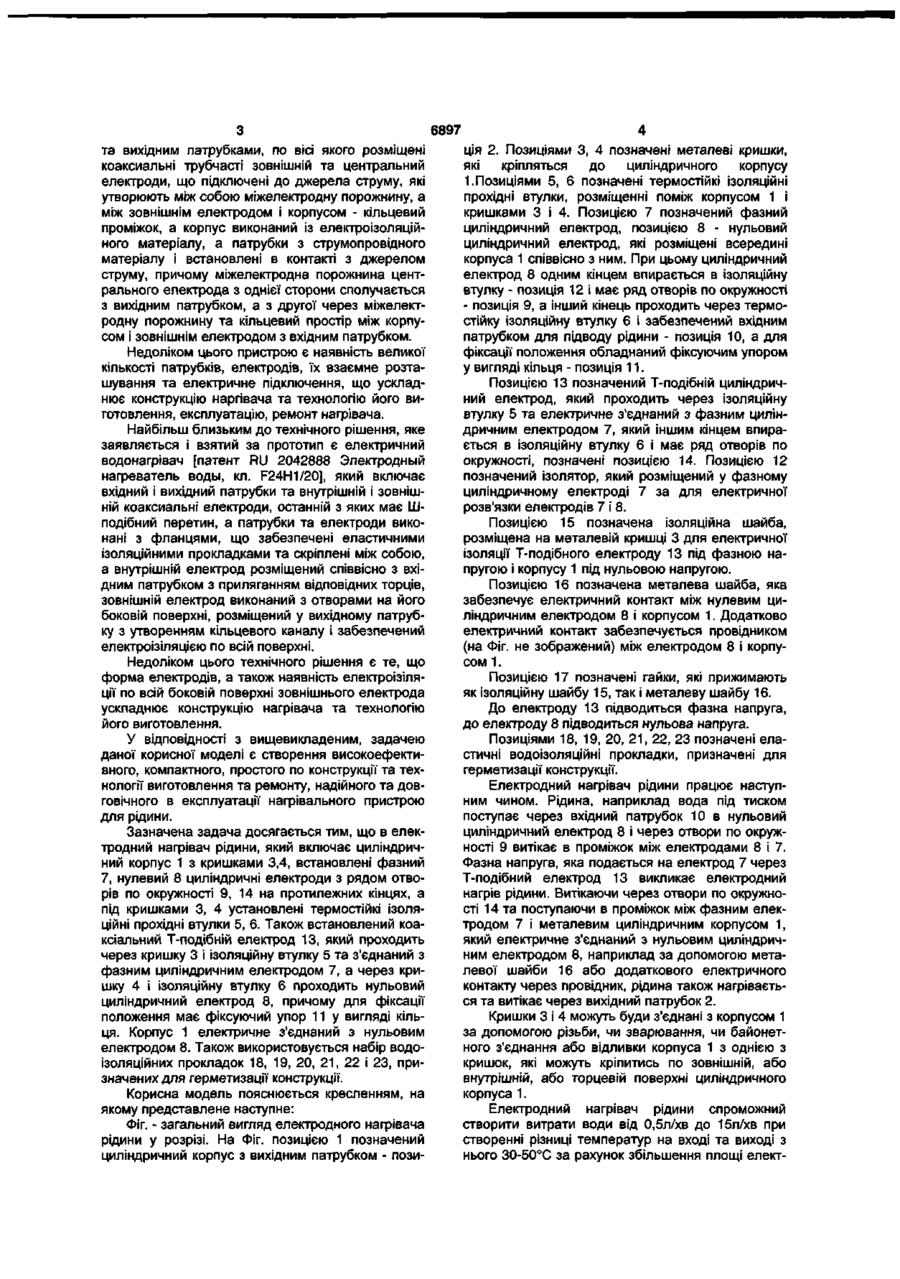

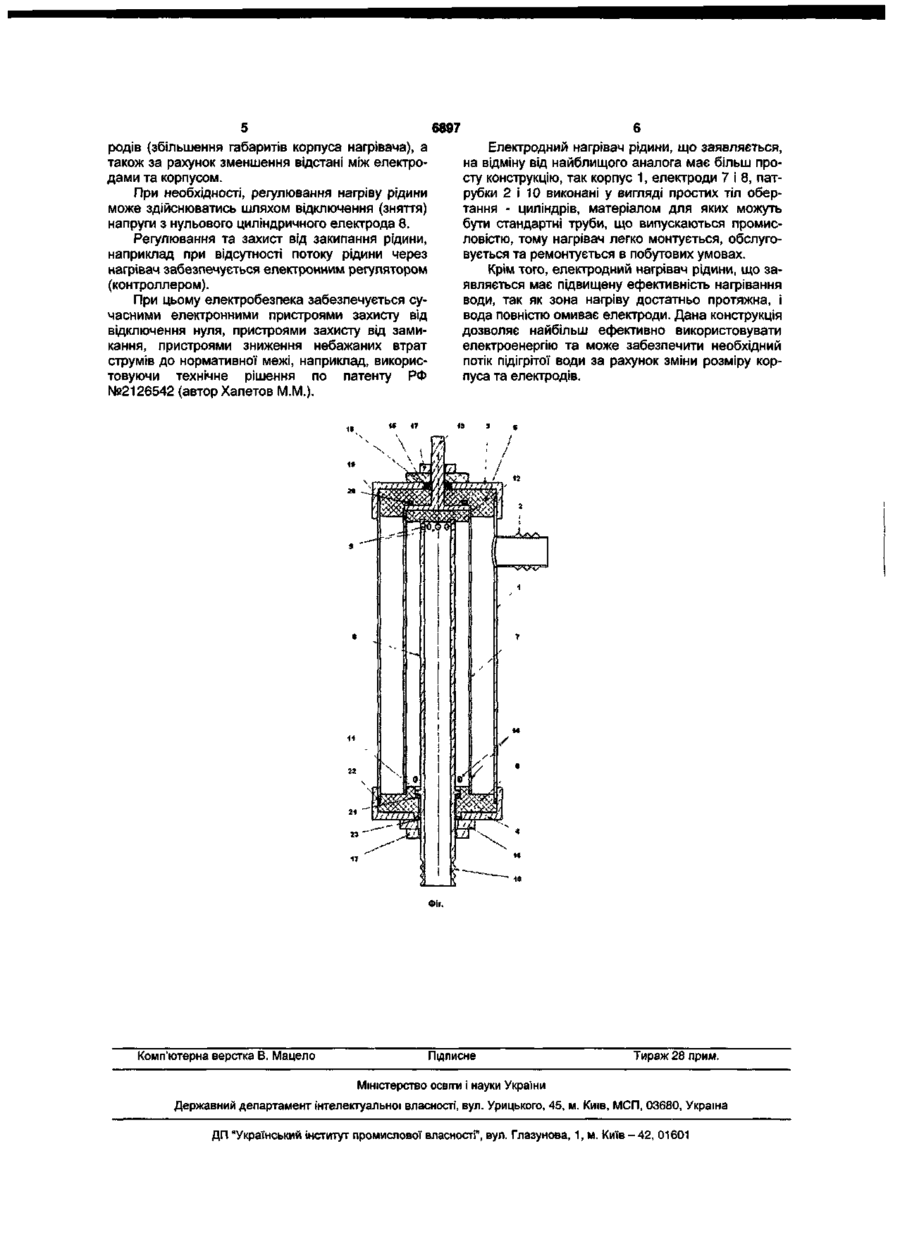

1. Електродний нагрівач рідини, який включає циліндричний корпус (1) з кришками (3), (4), вхідний патрубок (10), вихідний патрубок (2), причому всередині корпуса (1) коаксіально та з зазором встановлені фазний (7) та нульовий (8) циліндричні електроди з рядом отворів по окружності (9), (14) на протилежних кінцях, який відрізняється тим, що під кришками (3), (4) встановлені термостійкі ізоляційні прохідні втулки (5), (6), причому через кришку (3) та ізоляційну втулку (5) проходить електрод (13), який з'єднаний з фазним циліндричним електродом (7), а через кришку (4) та ізоляційну втулку (6) проходить нульовий циліндричний електрод (8), а корпус (1) електрично з'єднаний з нульовим циліндричним електродом (8). 2. Електродний нагрівач рідини за п. 1, який відрізняється тим, що електрод (13) має форму Тподібного циліндра, а в фазному циліндричному електроді (7) встановлена ізоляційна втулка (12). 3. Електродний нагрівач рідини за пп. 1-2, який відрізняється тим, що циліндричний Т-подібний електрод (13) виконаний з різьбою та електрично ізольований від кришки (3) ізоляційною шайбою (15). 4. Електродний нагрівач рідини за пп. 1-3, який відрізняється тим, що вхідний патрубок (10) співвісно з'єднаний з нульовим циліндричним електродом (8), а вихідний патрубок (2) розміщений на корпусі (1) зі сторони, протилежній вхідному патрубку (10). 5. Електродний нагрівач рідини за пп. 1-4, який відрізняється тим, що на нульовому циліндричному електроді (8) розміщений фіксуючий упор (11). 6. Електродний нагрівач рідини за пп. 1 -5, який відрізняється тим, що корпус (1) електрично з'єднаний з нульовим циліндричним електродом (8) металевою шайбою (16). 7. Електродний нагрівач рідини за п. 6, який відрізняється тим, що корпус (1) і нульовий циліндричний електрод (8) мають додатковий електричний контакт, наприклад за допомогою провідника. 8. Електродний нагрівач рідини за пп. 1-5, який відрізняється тим, що в ізоляційних прохідних втулках (5), (6) розміщені канавки, в яких встановлені еластичні водоізоляційні прокладки (18), (19), (20), (21), (22) і (23). 9. Електродний нагрівач рідини за пп. 1-8, який відрізняється тим, що корпус (1) і кришки (3), (4) з'єднані за допомогою різьби, або зварювання чи байонетного з'єднання. 10. Електродний нагрівач рідини за п. 9, який відрізняється тим, що кришки (3), (4) кріпляться по зовнішній, або внутрішній, або торцевій поверхні циліндричного корпуса (1). Корисна модель, що заявляється відноситься до галузі теплоенергетики, а саме до електронагрівальних приладів, які перетворюють електричну енергію в теплову, а саме до пристроїв електродного нагріву рідини, і може бути застосований в системах опалення житлових будинків, дачних, службових і виробничих приміщень, а також споруд з великими площами - храми, вокзали, кінотеатри, цирки, ангари. Крім того, корисна модель, що заявляється може бути використана для одержання гарячої води для побутових потреб. Відомий електричний водонагрівач [SU №937911, кл. F24H1/20, 1982], включає електричний корпус з вхідним та вихідним патрубками, по вісі якого розміщені коаксиальні трубчасті зовнішній та центральний електроди, що підключені до джерела струму, які утворюють між собою міжелектродну порожнину, а між електродом і корпусом кільцевий проміжок. Недоліком цього пристрою є великі теплові втрати. Відомий електричний водонагрівач [патент RU 2085056 Электрический нагреватель, кл. Н05ВЗ/44] включає циліндричний корпус з вхідним h CD (О О 6897 та вихідним патрубками, по вісі якого розміщені коаксиальні трубчасті зовнішній та центральний електроди, що підключені до джерела струму, які утворюють між собою міжелектродну порожнину, а між зовнішнім електродом і корпусом - кільцевий проміжок, а корпус виконаний із електроізоляційного матеріалу, а патрубки з струмопровідного матеріалу і встановлені в контакті з джерелом струму, причому міжелектродна порожнина центрального електрода з однієї сторони сполучається з вихідним патрубком, а з другої через міжелектродну порожнину та кільцевий простір між корпусом і зовнішнім електродом з вхідним патрубком. Недоліком цього пристрою є наявність великої кількості патрубків, електродів, їх взаємне розташування та електричне підключення, що ускладнює конструкцію наргівача та технологію його виготовлення, експлуатацію, ремонт нагрівача. Найбільш близьким до технічного рішення, яке заявляється і взятий за прототип є електричний водонагрівач [патент RU 2042888 Электродный нагреватель воды, кл. F24H1/20], який включає вхідний і вихідний патрубки та внутрішній і зовнішній коаксиальні електроди, останній з яких має Шподібний перетин, а патрубки та електроди виконані з фланцями, що забезпечені еластичними ізоляційними прокладками та скріплені між собою, а внутрішній електрод розміщений співвісно з вхідним патрубком з приляганням відповідних торців, зовнішній електрод виконаний з отворами на його боковій поверхні, розміщений у вихідному патрубку з утворенням кільцевого каналу і забезпечений електроізіляцією по всій поверхні. Недоліком цього технічного рішення є те, що форма електродів, а також наявність електроізіляції по всій боковій поверхні зовнішнього електрода ускладнює конструкцію нагрівача та технологію його виготовлення. У відповідності з вищевикладеним, задачею даної корисної моделі є створення високоефективного, компактного, простого по конструкції та технології виготовлення та ремонту, надійного та довговічного в експлуатації нагрівального пристрою для рідини. Зазначена задача досягається тим, що в електродний нагрівач рідини, який включає циліндричний корпус і з кришками 3,4, встановлені фазний 7, нулевий 8 циліндричні електроди з рядом отворів по окружності 9, 14 на протилежних кінцях, а під кришками 3, 4 установлені термостійкі ізоляційні прохідні втулки 5, 6. Також встановлений коаксіальний Т-подібній електрод 13, який проходить через кришку 3 і ізоляційну втулку 5 та з'єднаний з фазним циліндричним електродом 7, а через кришку 4 і ізоляційну втулку 6 проходить нульовий циліндричний електрод 8, причому для фіксації положення має фіксуючий упор 11 у вигляді кільця. Корпус 1 електричне з'єднаний з нульовим електродом 8. Також використовується набір водоізоляційних прокладок 18, 19, 20, 21, 22 і 23, призначених для герметизації конструкції. Корисна модель пояснюється кресленням, на якому представлене наступне: Фіг. - загальний вигляд електродного нагрівача рідини у розрізі. На Фіг. позицією 1 позначений циліндричний корпус з вихідним патрубком - пози ція 2. Позиціями 3, 4 позначені металеві кришки, які кріпляться до циліндричного корпусу 1.Позиціями 5, 6 позначені термостійкі ізоляційні прохідні втулки, розміщенні поміж корпусом 1 і кришками 3 і 4. Позицією 7 позначений фазний циліндричний електрод, позицією 8 - нульовий циліндричний електрод, які розміщені всередині корпуса 1 співвісно з ним. При цьому циліндричний електрод 8 одним кінцем впирається в ізоляційну втулку - позиція 12 і має ряд отворів по окружності - позиція 9, а інший кінець проходить через термостійку ізоляційну втулку 6 і забезпечений вхідним патрубком для підводу рідини - позиція 10, а для фіксації положення обладнаний фіксуючим упором у вигляді кільця - позиція 11. Позицією 13 позначений Т-подібній циліндричний електрод, який проходить через ізоляційну втулку 5 та електричне з'єднаний з фазним циліндричним електродом 7, який іншим кінцем впирається в ізоляційну втулку 6 і має ряд отворів по окружності, позначені позицією 14. Позицією 12 позначений ізолятор, який розміщений у фазному циліндричному електроді 7 за для електричної розв'язки електродів 7 і 8. Позицією 15 позначена ізоляційна шайба, розміщена на металевій кришці 3 для електричної ізоляції Т-подібного електроду 13 під фазною напругою і корпусу 1 під нульовою напругою. Позицією 16 позначена металева шайба, яка забезпечує електричний контакт між нулевим циліндричним електродом 8 і корпусом 1. Додатково електричний контакт забезпечується провідником (на Фіг. не зображений) між електродом 8 і корпусом 1. Позицією 17 позначені гайки, які прижимають як ізоляційну шайбу 15, так і металеву шайбу 16. До електроду 13 підводиться фазна напруга, до електроду 8 підводиться нульова напруга. Позиціями 18, 19, 20, 21, 22, 23 позначені еластичні водоізоляційні прокладки, призначені для герметизації конструкції. Електродний нагрівач рідини працює наступним чином. Рідина, наприклад вода під тиском поступає через вхідний патрубок 10 в нульовий циліндричний електрод 8 і через отвори по окружності 9 витікає в проміжок між електродами 8 і 7. Фазна напруга, яка подається на електрод 7 через Т-подібний електрод 13 викликає електродний нагрів рідини. Витікаючи через отвори по окружності 14 та поступаючи в проміжок між фазним електродом 7 і металевим циліндричним корпусом 1, який електричне з'єднаний з нульовим циліндричним електродом 8, наприклад за допомогою металевої шайби 16 або додаткового електричного контакту через провідник, рідина також нагрівається та витікає через вихідний патрубок 2. Кришки 3 і 4 можуть буди з'єднані з корпусом 1 за допомогою різьби, чи зварювання, чи байонетного з'єднання або відливки корпуса 1 з однією з кришок, які можуть кріпитись по зовнішній, або внутрішній, або торцевій поверхні циліндричного корпуса 1. Електродний нагрівач рідини спроможний створити витрати води від 0,5л/хв до 15л/хв при створенні різниці температур на вході та виході з нього 30-50°С за рахунок збільшення площі елект 6897 родів (збільшення габаритів корпуса нагрівача), а також за рахунок зменшення відстані між електродами та корпусом. При необхідності, регулювання нагріву рідини може здійснюватись шляхом відключення (зняття) напруги з нульового циліндричного електрода 8. Регулювання та захист від закипання рідини, наприклад при відсутності потоку рідини через нагрівам забезпечується електронним регулятором (контроллером). При цьому електробезпека забезпечується сучасними електронними пристроями захисту від відключення нуля, пристроями захисту від замикання, пристроями зниження небажаних втрат струмів до нормативної межі, наприклад, використовуючи технічне рішення по патенту РФ №2126542 (автор Халетов М.М.). Електродний нагрівач рідини, що заявляється, на відміну від найблищого аналога має більш просту конструкцію, так корпус 1, електроди 7 і 8, патрубки 2 і 10 виконані у вигляді простих тіл обертання - циліндрів, матеріалом для яких можуть бути стандартні труби, що випускаються промисловістю, тому нагрівач легко монтується, обслуговується та ремонтується в побутових умовах. Крім того, електродний нагрівач рідини, що заявляється має підвищену ефективність нагрівання води, так як зона нагріву достатньо протяжна, і вода повністю омиває електроди. Дана конструкція дозволяє найбільш ефективно використовувати електроенергію та може забезпечити необхідний потік підігрітої води за рахунок зміни розміру корпуса та електродів. ФІГ. Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
