Спосіб гашення техногенних коливань ґрунту з використанням деревних рослин

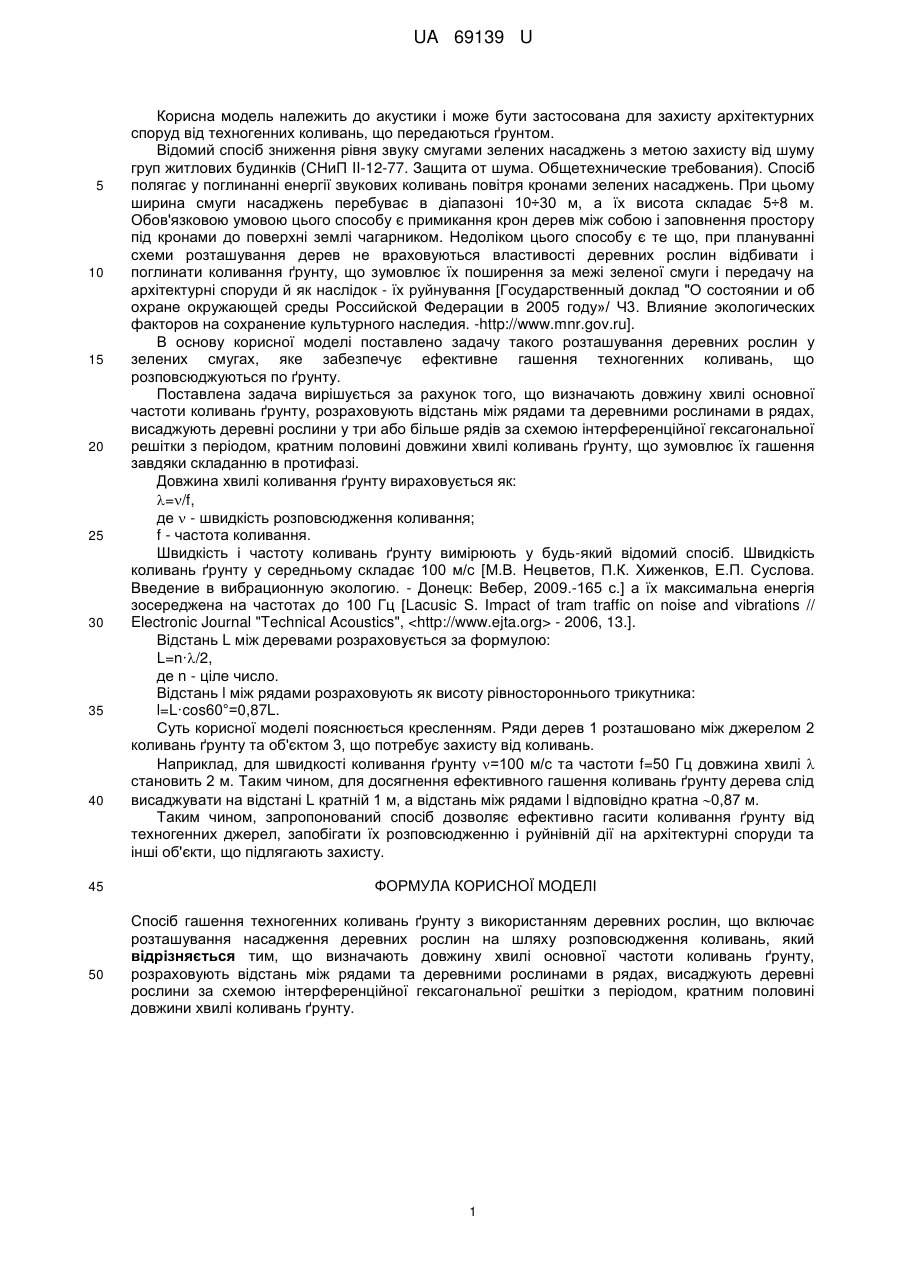

Реферат: UA 69139 U UA 69139 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до акустики і може бути застосована для захисту архітектурних споруд від техногенних коливань, що передаються ґрунтом. Відомий спосіб зниження рівня звуку смугами зелених насаджень з метою захисту від шуму груп житлових будинків (СНиП II-12-77. Защита от шума. Общетехнические требования). Спосіб полягає у поглинанні енергії звукових коливань повітря кронами зелених насаджень. При цьому ширина смуги насаджень перебуває в діапазоні 10÷30 м, а їх висота складає 5÷8 м. Обов'язковою умовою цього способу є примикання крон дерев між собою і заповнення простору під кронами до поверхні землі чагарником. Недоліком цього способу є те що, при плануванні схеми розташування дерев не враховуються властивості деревних рослин відбивати і поглинати коливання ґрунту, що зумовлює їх поширення за межі зеленої смуги і передачу на архітектурні споруди й як наслідок - їх руйнування [Государственный доклад "О состоянии и об охране окружающей среды Российской Федерации в 2005 году»/ Ч3. Влияние экологических факторов на сохранение культурного наследия. -http://www.mnr.gov.ru]. В основу корисної моделі поставлено задачу такого розташування деревних рослин у зелених смугах, яке забезпечує ефективне гашення техногенних коливань, що розповсюджуються по ґрунту. Поставлена задача вирішується за рахунок того, що визначають довжину хвилі основної частоти коливань ґрунту, розраховують відстань між рядами та деревними рослинами в рядах, висаджують деревні рослини у три або більше рядів за схемою інтерференційної гексагональної решітки з періодом, кратним половині довжини хвилі коливань ґрунту, що зумовлює їх гашення завдяки складанню в протифазі. Довжина хвилі коливання ґрунту вираховується як: =/f, де  - швидкість розповсюдження коливання; f - частота коливання. Швидкість і частоту коливань ґрунту вимірюють у будь-який відомий спосіб. Швидкість коливань ґрунту у середньому складає 100 м/с [М.В. Нецветов, П.К. Хиженков, Е.П. Суслова. Введение в вибрационную экологию. - Донецк: Вебер, 2009.-165 с.] а їх максимальна енергія зосереджена на частотах до 100 Гц [Lacusic S. Impact of tram traffic on noise and vibrations // Electronic Journal "Technical Acoustics", - 2006, 13.]. Відстань L між деревами розраховується за формулою: L=n·/2, де n - ціле число. Відстань l між рядами розраховують як висоту рівностороннього трикутника: l=L·cos60°=0,87L. Суть корисної моделі пояснюється кресленням. Ряди дерев 1 розташовано між джерелом 2 коливань ґрунту та об'єктом 3, що потребує захисту від коливань. Наприклад, для швидкості коливання ґрунту =100 м/с та частоти f=50 Гц довжина хвилі  становить 2 м. Таким чином, для досягнення ефективного гашення коливань ґрунту дерева слід висаджувати на відстані L кратній 1 м, а відстань між рядами l відповідно кратна 0,87 м. Таким чином, запропонований спосіб дозволяє ефективно гасити коливання ґрунту від техногенних джерел, запобігати їх розповсюдженню і руйнівній дії на архітектурні споруди та інші об'єкти, що підлягають захисту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб гашення техногенних коливань ґрунту з використанням деревних рослин, що включає розташування насадження деревних рослин на шляху розповсюдження коливань, який відрізняється тим, що визначають довжину хвилі основної частоти коливань ґрунту, розраховують відстань між рядами та деревними рослинами в рядах, висаджують деревні рослини за схемою інтерференційної гексагональної решітки з періодом, кратним половині довжини хвилі коливань ґрунту. 1 UA 69139 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
