Універсальна світлодіодна лампа

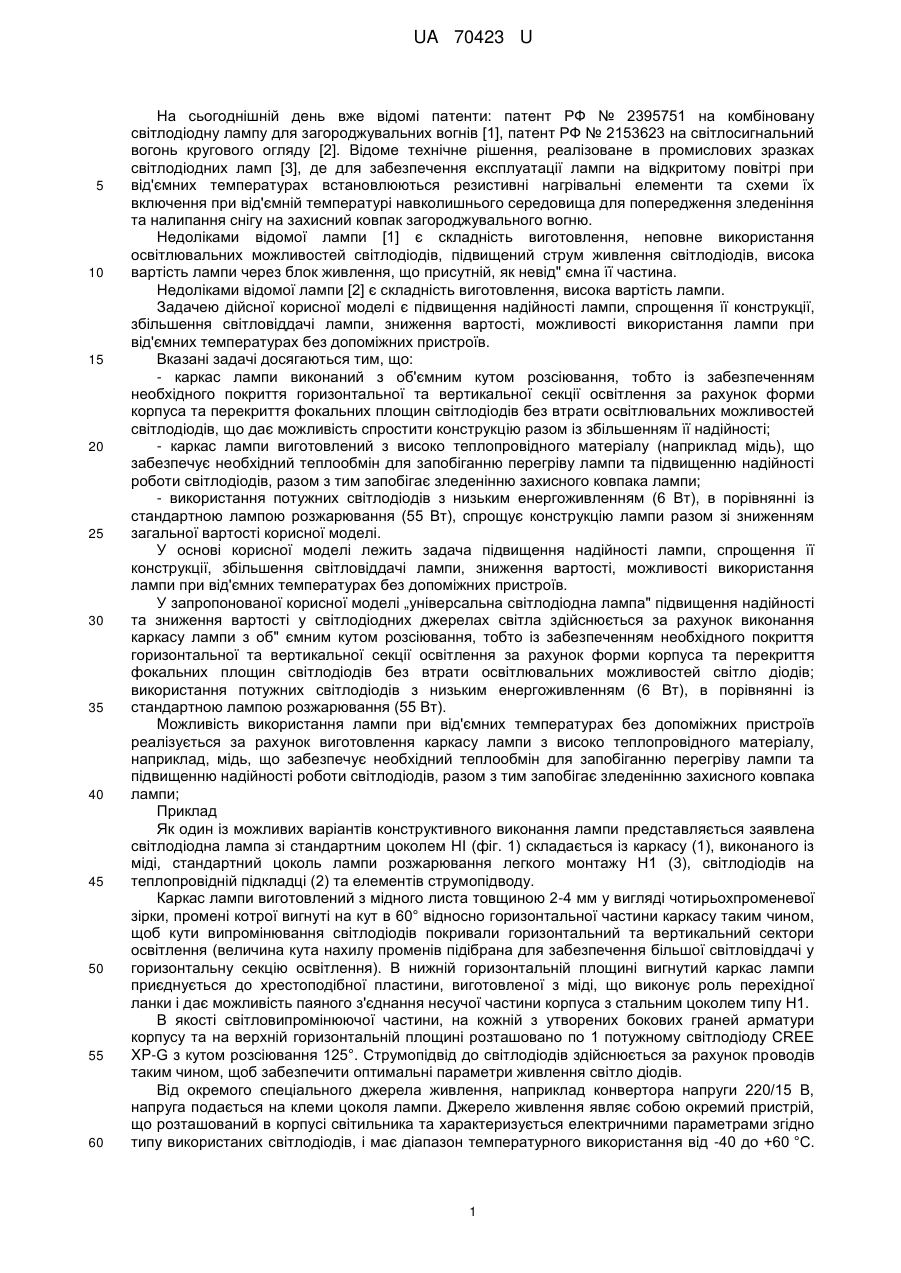

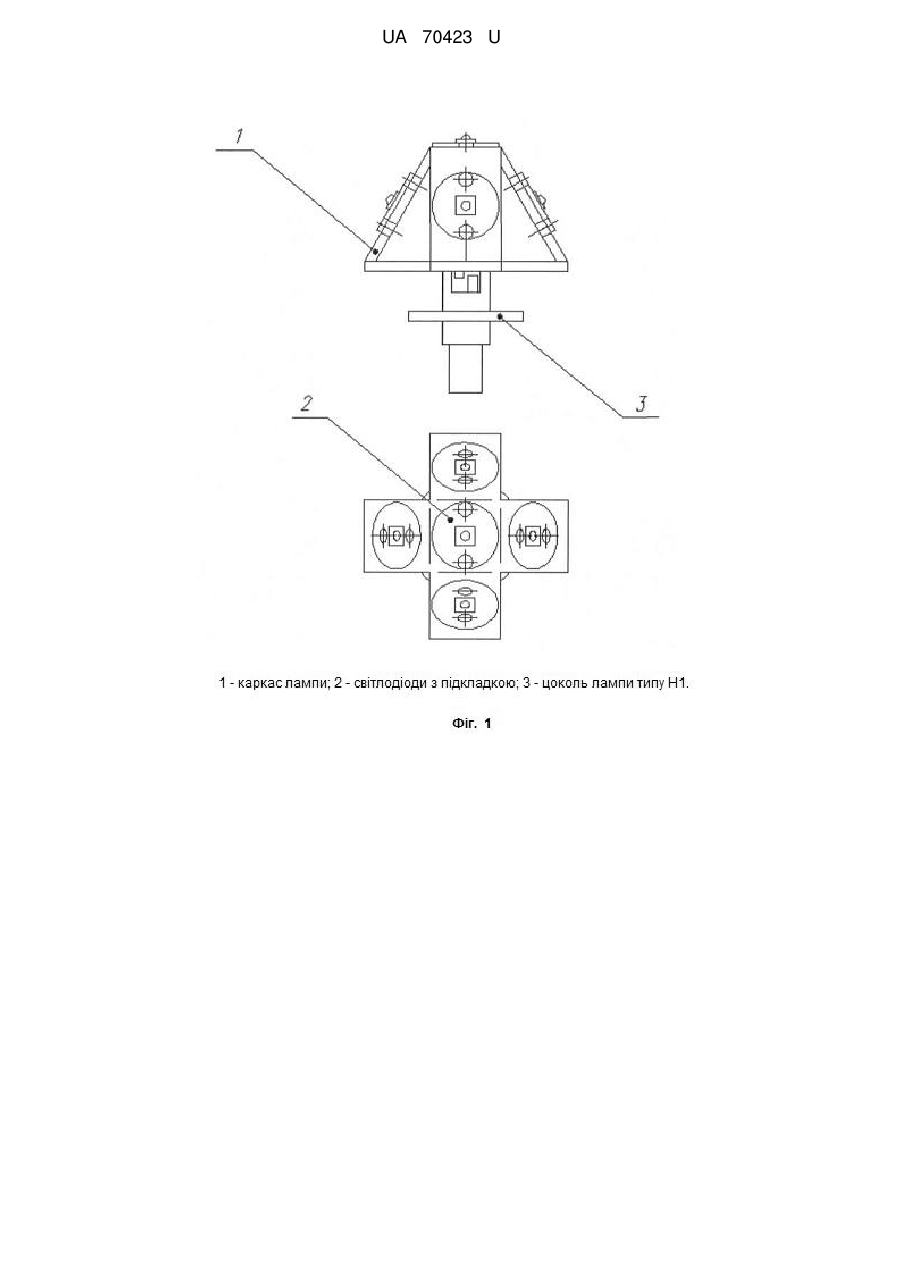

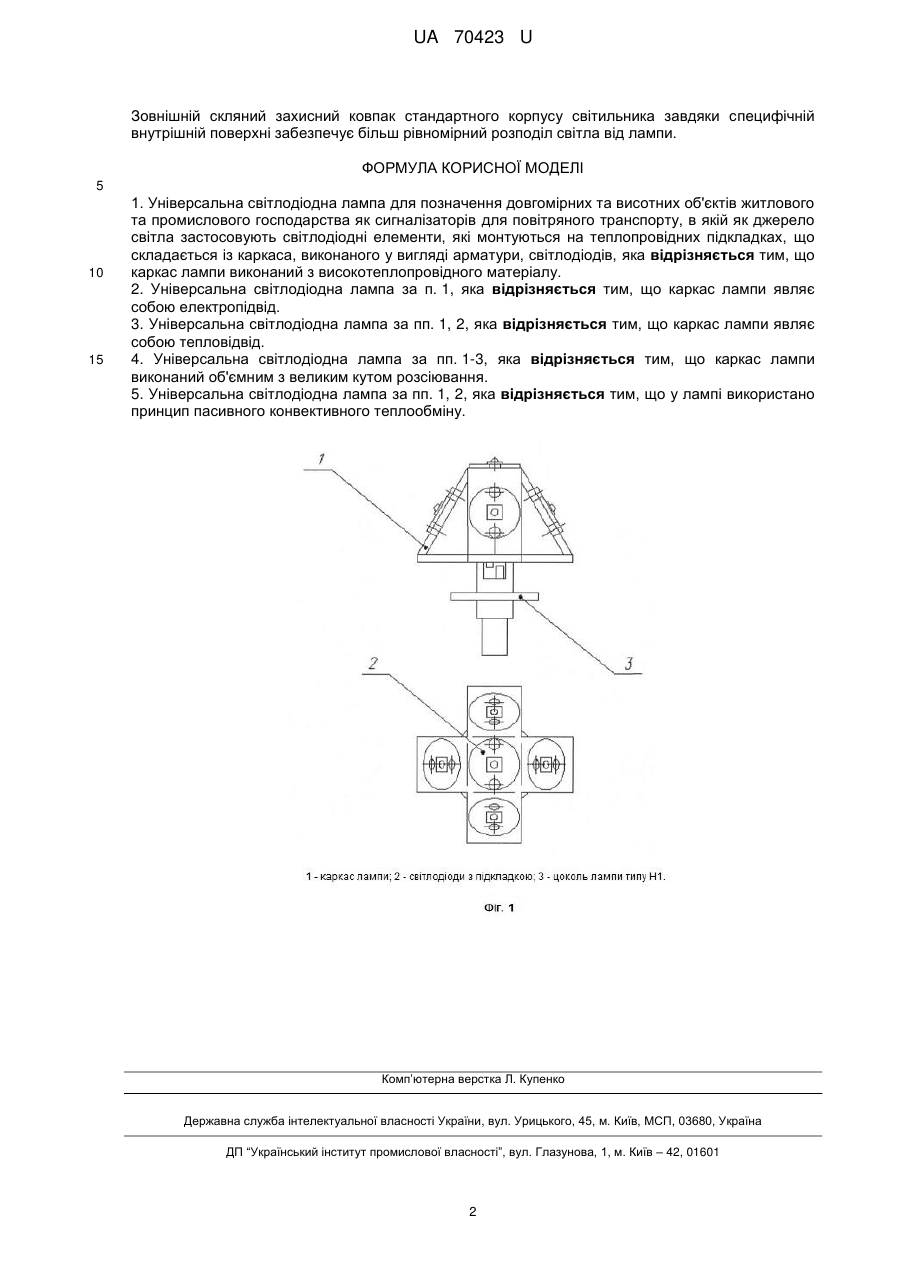

Реферат: Універсальна світлодіодна лампа для позначення довгомірних та висотних об'єктів житлового та промислового господарства як сигналізаторів для повітряного транспорту, в якій як джерело світла застосовують світлодіодні елементи, які монтуються на теплопровідних підкладках, що складається із каркаса, виконаного у вигляді арматури, світлодіодів. Каркас лампи виконаний з високотеплопровідного матеріалу. UA 70423 U (12) UA 70423 U UA 70423 U 5 10 15 20 25 30 35 40 45 50 55 60 На сьогоднішній день вже відомі патенти: патент РФ № 2395751 на комбіновану світлодіодну лампу для загороджувальних вогнів [1], патент РФ № 2153623 на світлосигнальний вогонь кругового огляду [2]. Відоме технічне рішення, реалізоване в промислових зразках світлодіодних ламп [3], де для забезпечення експлуатації лампи на відкритому повітрі при від'ємних температурах встановлюються резистивні нагрівальні елементи та схеми їх включення при від'ємній температурі навколишнього середовища для попередження зледеніння та налипання снігу на захисний ковпак загороджувального вогню. Недоліками відомої лампи [1] є складність виготовлення, неповне використання освітлювальних можливостей світлодіодів, підвищений струм живлення світлодіодів, висока вартість лампи через блок живлення, що присутній, як невід" ємна її частина. Недоліками відомої лампи [2] є складність виготовлення, висока вартість лампи. Задачею дійсної корисної моделі є підвищення надійності лампи, спрощення її конструкції, збільшення світловіддачі лампи, зниження вартості, можливості використання лампи при від'ємних температурах без допоміжних пристроїв. Вказані задачі досягаються тим, що: - каркас лампи виконаний з об'ємним кутом розсіювання, тобто із забезпеченням необхідного покриття горизонтальної та вертикальної секції освітлення за рахунок форми корпуса та перекриття фокальних площин світлодіодів без втрати освітлювальних можливостей світлодіодів, що дає можливість спростити конструкцію разом із збільшенням її надійності; - каркас лампи виготовлений з високо теплопровідного матеріалу (наприклад мідь), що забезпечує необхідний теплообмін для запобіганню перегріву лампи та підвищенню надійності роботи світлодіодів, разом з тим запобігає зледенінню захисного ковпака лампи; - використання потужних світлодіодів з низьким енергоживленням (6 Вт), в порівнянні із стандартною лампою розжарювання (55 Вт), спрощує конструкцію лампи разом зі зниженням загальної вартості корисної моделі. У основі корисної моделі лежить задача підвищення надійності лампи, спрощення її конструкції, збільшення світловіддачі лампи, зниження вартості, можливості використання лампи при від'ємних температурах без допоміжних пристроїв. У запропонованої корисної моделі „універсальна світлодіодна лампа" підвищення надійності та зниження вартості у світлодіодних джерелах світла здійснюється за рахунок виконання каркасу лампи з об" ємним кутом розсіювання, тобто із забезпеченням необхідного покриття горизонтальної та вертикальної секції освітлення за рахунок форми корпуса та перекриття фокальних площин світлодіодів без втрати освітлювальних можливостей світло діодів; використання потужних світлодіодів з низьким енергоживленням (6 Вт), в порівнянні із стандартною лампою розжарювання (55 Вт). Можливість використання лампи при від'ємних температурах без допоміжних пристроїв реалізується за рахунок виготовлення каркасу лампи з високо теплопровідного матеріалу, наприклад, мідь, що забезпечує необхідний теплообмін для запобіганню перегріву лампи та підвищенню надійності роботи світлодіодів, разом з тим запобігає зледенінню захисного ковпака лампи; Приклад Як один із можливих варіантів конструктивного виконання лампи представляється заявлена світлодіодна лампа зі стандартним цоколем НІ (фіг. 1) складається із каркасу (1), виконаного із міді, стандартний цоколь лампи розжарювання легкого монтажу Н1 (3), світлодіодів на теплопровідній підкладці (2) та елементів струмопідводу. Каркас лампи виготовлений з мідного листа товщиною 2-4 мм у вигляді чотирьохпроменевої зірки, промені котрої вигнуті на кут в 60° відносно горизонтальної частини каркасу таким чином, щоб кути випромінювання світлодіодів покривали горизонтальний та вертикальний сектори освітлення (величина кута нахилу променів підібрана для забезпечення більшої світловіддачі у горизонтальну секцію освітлення). В нижній горизонтальній площині вигнутий каркас лампи приєднується до хрестоподібної пластини, виготовленої з міді,що виконує роль перехідної ланки і дає можливість паяного з'єднання несучої частини корпуса з стальним цоколем типу Н1. В якості світловипромінюючої частини, на кожній з утворених бокових граней арматури корпусу та на верхній горизонтальній площині розташовано по 1 потужному світлодіоду CREE XP-G з кутом розсіювання 125°. Струмопідвід до світлодіодів здійснюється за рахунок проводів таким чином, щоб забезпечити оптимальні параметри живлення світло діодів. Від окремого спеціального джерела живлення, наприклад конвертора напруги 220/15 В, напруга подається на клеми цоколя лампи. Джерело живлення являє собою окремий пристрій, що розташований в корпусі світильника та характеризується електричними параметрами згідно типу використаних світлодіодів, і має діапазон температурного використання від -40 до +60 °C. 1 UA 70423 U Зовнішній скляний захисний ковпак стандартного корпусу світильника завдяки специфічній внутрішній поверхні забезпечує більш рівномірний розподіл світла від лампи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Універсальна світлодіодна лампа для позначення довгомірних та висотних об'єктів житлового та промислового господарства як сигналізаторів для повітряного транспорту, в якій як джерело світла застосовують світлодіодні елементи, які монтуються на теплопровідних підкладках, що складається із каркаса, виконаного у вигляді арматури, світлодіодів, яка відрізняється тим, що каркас лампи виконаний з високотеплопровідного матеріалу. 2. Універсальна світлодіодна лампа за п. 1, яка відрізняється тим, що каркас лампи являє собою електропідвід. 3. Універсальна світлодіодна лампа за пп. 1, 2, яка відрізняється тим, що каркас лампи являє собою тепловідвід. 4. Універсальна світлодіодна лампа за пп. 1-3, яка відрізняється тим, що каркас лампи виконаний об'ємним з великим кутом розсіювання. 5. Універсальна світлодіодна лампа за пп. 1, 2, яка відрізняється тим, що у лампі використано принцип пасивного конвективного теплообміну. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
