Спосіб передачі послуг абонентам в мобільній мережі зв’язку

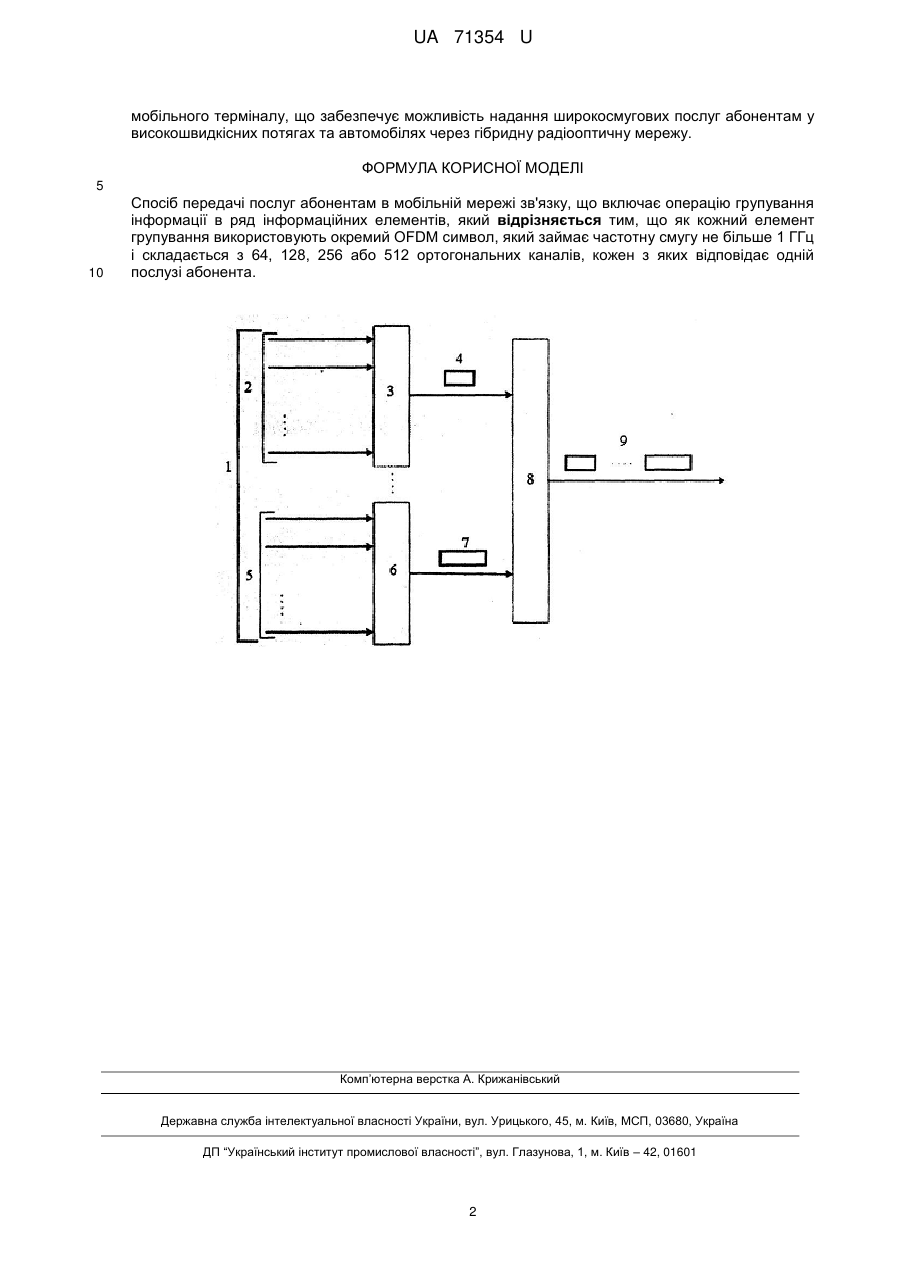

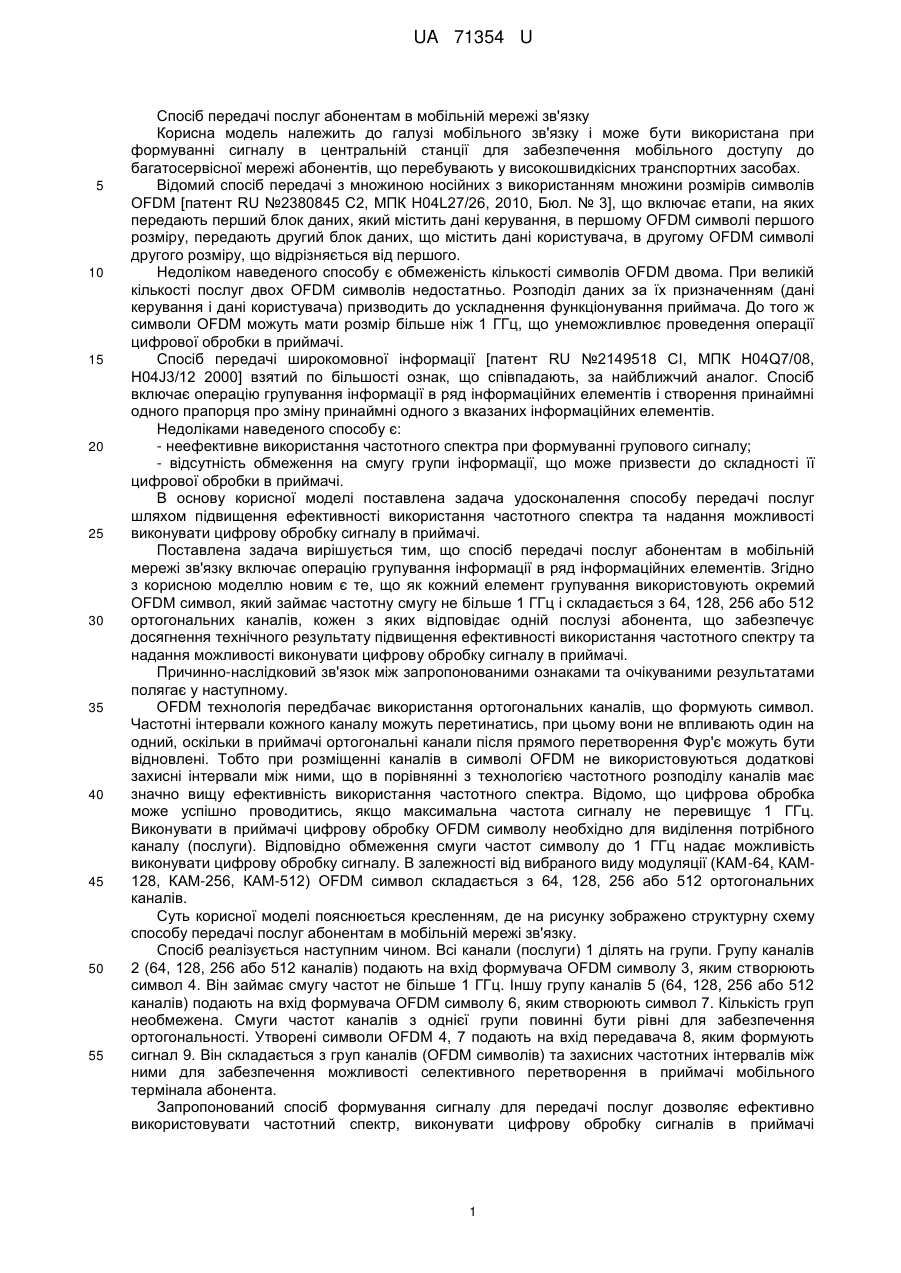

Реферат: Спосіб передачі послуг абонентам в мобільній мережі зв'язку включає операцію групування інформації в ряд інформаційних елементів. Крім того, як кожний елемент групування використовують окремий OFDM символ, який займає частотну смугу не більше 1 ГГц і складається з 64, 128, 256 або 512 ортогональних каналів, кожен з яких відповідає одній послузі абонента. UA 71354 U (54) СПОСІБ ПЕРЕДАЧІ ПОСЛУГ АБОНЕНТАМ В МОБІЛЬНІЙ МЕРЕЖІ ЗВ'ЯЗКУ UA 71354 U UA 71354 U 5 10 15 20 25 30 35 40 45 50 55 Спосіб передачі послуг абонентам в мобільній мережі зв'язку Корисна модель належить до галузі мобільного зв'язку і може бути використана при формуванні сигналу в центральній станції для забезпечення мобільного доступу до багатосервісної мережі абонентів, що перебувають у високошвидкісних транспортних засобах. Відомий спосіб передачі з множиною носійних з використанням множини розмірів символів OFDM [патент RU №2380845 С2, МПК H04L27/26, 2010, Бюл. № 3], що включає етапи, на яких передають перший блок даних, який містить дані керування, в першому OFDM символі першого розміру, передають другий блок даних, що містить дані користувача, в другому OFDM символі другого розміру, що відрізняється від першого. Недоліком наведеного способу є обмеженість кількості символів OFDM двома. При великій кількості послуг двох OFDM символів недостатньо. Розподіл даних за їх призначенням (дані керування і дані користувача) призводить до ускладнення функціонування приймача. До того ж символи OFDM можуть мати розмір більше ніж 1 ГГц, що унеможливлює проведення операції цифрової обробки в приймачі. Спосіб передачі широкомовної інформації [патент RU №2149518 СІ, МПК H04Q7/08, H04J3/12 2000] взятий по більшості ознак, що співпадають, за найближчий аналог. Спосіб включає операцію групування інформації в ряд інформаційних елементів і створення принаймні одного прапорця про зміну принаймні одного з вказаних інформаційних елементів. Недоліками наведеного способу є: - неефективне використання частотного спектра при формуванні групового сигналу; - відсутність обмеження на смугу групи інформації, що може призвести до складності її цифрової обробки в приймачі. В основу корисної моделі поставлена задача удосконалення способу передачі послуг шляхом підвищення ефективності використання частотного спектра та надання можливості виконувати цифрову обробку сигналу в приймачі. Поставлена задача вирішується тим, що спосіб передачі послуг абонентам в мобільній мережі зв'язку включає операцію групування інформації в ряд інформаційних елементів. Згідно з корисною моделлю новим є те, що як кожний елемент групування використовують окремий OFDM символ, який займає частотну смугу не більше 1 ГГц і складається з 64, 128, 256 або 512 ортогональних каналів, кожен з яких відповідає одній послузі абонента, що забезпечує досягнення технічного результату підвищення ефективності використання частотного спектру та надання можливості виконувати цифрову обробку сигналу в приймачі. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає у наступному. OFDM технологія передбачає використання ортогональних каналів, що формують символ. Частотні інтервали кожного каналу можуть перетинатись, при цьому вони не впливають один на одний, оскільки в приймачі ортогональні канали після прямого перетворення Фур'є можуть бути відновлені. Тобто при розміщенні каналів в символі OFDM не використовуються додаткові захисні інтервали між ними, що в порівнянні з технологією частотного розподілу каналів має значно вищу ефективність використання частотного спектра. Відомо, що цифрова обробка може успішно проводитись, якщо максимальна частота сигналу не перевищує 1 ГГц. Виконувати в приймачі цифрову обробку OFDM символу необхідно для виділення потрібного каналу (послуги). Відповідно обмеження смуги частот символу до 1 ГГц надає можливість виконувати цифрову обробку сигналу. В залежності від вибраного виду модуляції (КАМ-64, КАМ128, КАМ-256, КАМ-512) OFDM символ складається з 64, 128, 256 або 512 ортогональних каналів. Суть корисної моделі пояснюється кресленням, де на рисунку зображено структурну схему способу передачі послуг абонентам в мобільній мережі зв'язку. Спосіб реалізується наступним чином. Всі канали (послуги) 1 ділять на групи. Групу каналів 2 (64, 128, 256 або 512 каналів) подають на вхід формувача OFDM символу 3, яким створюють символ 4. Він займає смугу частот не більше 1 ГГц. Іншу групу каналів 5 (64, 128, 256 або 512 каналів) подають на вхід формувача OFDM символу 6, яким створюють символ 7. Кількість груп необмежена. Смуги частот каналів з однієї групи повинні бути рівні для забезпечення ортогональності. Утворені символи OFDM 4, 7 подають на вхід передавача 8, яким формують сигнал 9. Він складається з груп каналів (OFDM символів) та захисних частотних інтервалів між ними для забезпечення можливості селективного перетворення в приймачі мобільного термінала абонента. Запропонований спосіб формування сигналу для передачі послуг дозволяє ефективно використовувати частотний спектр, виконувати цифрову обробку сигналів в приймачі 1 UA 71354 U мобільного терміналу, що забезпечує можливість надання широкосмугових послуг абонентам у високошвидкісних потягах та автомобілях через гібридну радіооптичну мережу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб передачі послуг абонентам в мобільній мережі зв'язку, що включає операцію групування інформації в ряд інформаційних елементів, який відрізняється тим, що як кожний елемент групування використовують окремий OFDM символ, який займає частотну смугу не більше 1 ГГц і складається з 64, 128, 256 або 512 ортогональних каналів, кожен з яких відповідає одній послузі абонента. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
