Дерматом для зрізування повношарового рельєфного аутодермотрансплантата з прозорою обмежуючою насадкою

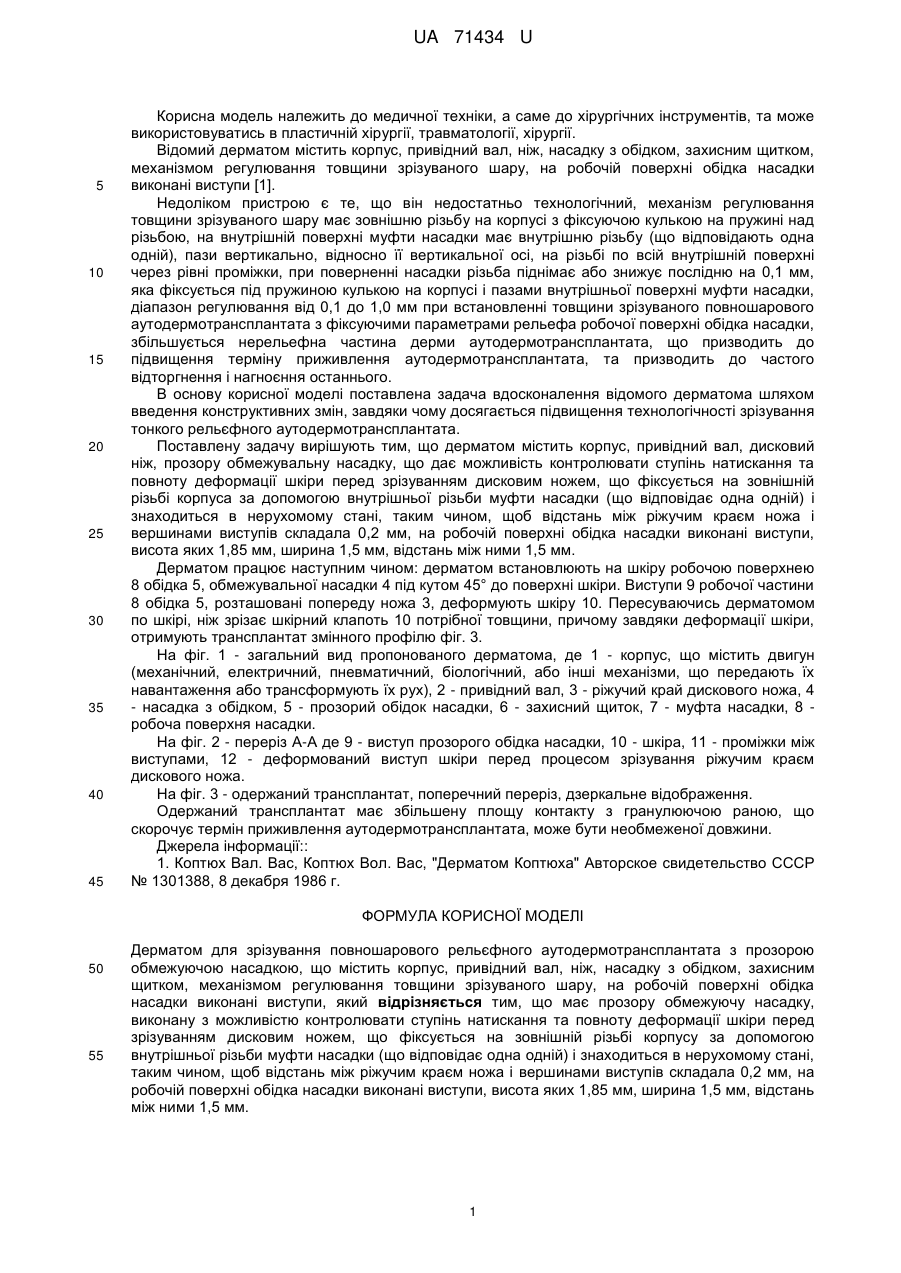

Реферат: Дерматом для зрізування повношарового рельєфного аутодермотрансплантата з прозорою обмежуючою насадкою містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на робочій поверхні ободка насадки виконані виступи. Дерматом має прозору обмежуючу насадку, виконану з можливістю контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням дисковим ножем, що фіксується на зовнішній різьбі корпусу за допомогою внутрішньої різьби муфти насадки (що відповідає одна одній) і знаходиться в нерухомому стані, таким чином, щоб відстань між ріжучим краєм ножа і вершинами виступів складала 0,2 мм. На робочій поверхні обідка насадки виконані виступи, висота яких 1,85 мм, ширина 1,5 мм, відстань між ними 1,5 мм. UA 71434 U (12) UA 71434 U UA 71434 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на робочій поверхні обідка насадки виконані виступи [1]. Недоліком пристрою є те, що він недостатньо технологічний, механізм регулювання товщини зрізуваного шару має зовнішню різьбу на корпусі з фіксуючою кулькою на пружині над різьбою, на внутрішній поверхні муфти насадки має внутрішню різьбу (що відповідають одна одній), пази вертикально, відносно її вертикальної осі, на різьбі по всій внутрішній поверхні через рівні проміжки, при поверненні насадки різьба піднімає або знижує послідню на 0,1 мм, яка фіксується під пружиною кулькою на корпусі і пазами внутрішньої поверхні муфти насадки, діапазон регулювання від 0,1 до 1,0 мм при встановленні товщини зрізуваного повношарового аутодермотрансплантата з фіксуючими параметрами рельефа робочої поверхні обідка насадки, збільшується нерельефна частина дерми аутодермотрансплантата, що призводить до підвищення терміну приживлення аутодермотрансплантата, та призводить до частого відторгнення і нагноєння останнього. В основу корисної моделі поставлена задача вдосконалення відомого дерматома шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування тонкого рельєфного аутодермотрансплантата. Поставлену задачу вирішують тим, що дерматом містить корпус, привідний вал, дисковий ніж, прозору обмежувальну насадку, що дає можливість контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням дисковим ножем, що фіксується на зовнішній різьбі корпуса за допомогою внутрішньої різьби муфти насадки (що відповідає одна одній) і знаходиться в нерухомому стані, таким чином, щоб відстань між ріжучим краєм ножа і вершинами виступів складала 0,2 мм, на робочій поверхні обідка насадки виконані виступи, висота яких 1,85 мм, ширина 1,5 мм, відстань між ними 1,5 мм. Дерматом працює наступним чином: дерматом встановлюють на шкіру робочою поверхнею 8 обідка 5, обмежувальної насадки 4 під кутом 45° до поверхні шкіри. Виступи 9 робочої частини 8 обідка 5, розташовані попереду ножа 3, деформують шкіру 10. Пересуваючись дерматомом по шкірі, ніж зрізає шкірний клапоть 10 потрібної товщини, причому завдяки деформації шкіри, отримують трансплантат змінного профілю фіг. 3. На фіг. 1 - загальний вид пропонованого дерматома, де 1 - корпус, що містить двигун (механічний, електричний, пневматичний, біологічний, або інші механізми, що передають їх навантаження або трансформують їх рух), 2 - привідний вал, 3 - ріжучий край дискового ножа, 4 - насадка з обідком, 5 - прозорий обідок насадки, 6 - захисний щиток, 7 - муфта насадки, 8 робоча поверхня насадки. На фіг. 2 - переріз А-А де 9 - виступ прозорого обідка насадки, 10 - шкіра, 11 - проміжки між виступами, 12 - деформований виступ шкіри перед процесом зрізування ріжучим краєм дискового ножа. На фіг. 3 - одержаний трансплантат, поперечний переріз, дзеркальне відображення. Одержаний трансплантат має збільшену площу контакту з гранулюючою раною, що скорочує термін приживлення аутодермотрансплантата, може бути необмеженої довжини. Джерела інформації:: 1. Коптюх Вал. Вас, Коптюх Вол. Вас, "Дерматом Коптюха" Авторское свидетельство СССР № 1301388, 8 декабря 1986 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Дерматом для зрізування повношарового рельєфного аутодермотрансплантата з прозорою обмежуючою насадкою, що містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на робочій поверхні обідка насадки виконані виступи, який відрізняється тим, що має прозору обмежуючу насадку, виконану з можливістю контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням дисковим ножем, що фіксується на зовнішній різьбі корпусу за допомогою внутрішньої різьби муфти насадки (що відповідає одна одній) і знаходиться в нерухомому стані, таким чином, щоб відстань між ріжучим краєм ножа і вершинами виступів складала 0,2 мм, на робочій поверхні обідка насадки виконані виступи, висота яких 1,85 мм, ширина 1,5 мм, відстань між ними 1,5 мм. 1 UA 71434 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
