Урна для сміття

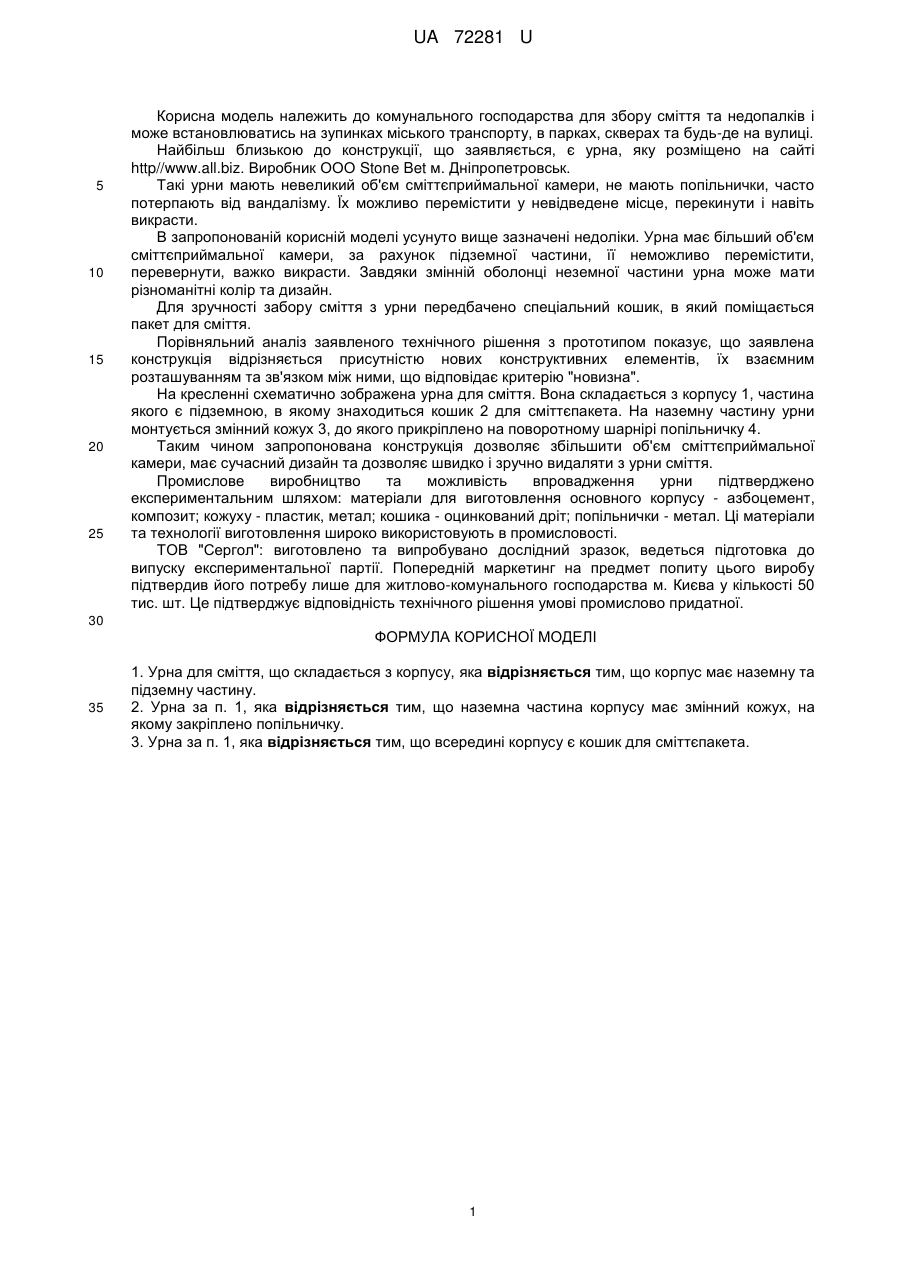

Реферат: UA 72281 U Урна для сміття складається з корпусу. Корпус має наземну та підземну частину. UA 72281 U UA 72281 U 5 10 15 20 25 Корисна модель належить до комунального господарства для збору сміття та недопалків і може встановлюватись на зупинках міського транспорту, в парках, скверах та будь-де на вулиці. Найбільш близькою до конструкції, що заявляється, є урна, яку розміщено на сайті http//www.all.biz. Виробник ООО Stone Bet м. Дніпропетровськ. Такі урни мають невеликий об'єм сміттєприймальної камери, не мають попільнички, часто потерпають від вандалізму. Їх можливо перемістити у невідведене місце, перекинути і навіть викрасти. В запропонованій корисній моделі усунуто вище зазначені недоліки. Урна має більший об'єм сміттєприймальної камери, за рахунок підземної частини, її неможливо перемістити, перевернути, важко викрасти. Завдяки змінній оболонці неземної частини урна може мати різноманітні колір та дизайн. Для зручності забору сміття з урни передбачено спеціальний кошик, в який поміщається пакет для сміття. Порівняльний аналіз заявленого технічного рішення з прототипом показує, що заявлена конструкція відрізняється присутністю нових конструктивних елементів, їх взаємним розташуванням та зв'язком між ними, що відповідає критерію "новизна". На кресленні схематично зображена урна для сміття. Вона складається з корпусу 1, частина якого є підземною, в якому знаходиться кошик 2 для сміттєпакета. На наземну частину урни монтується змінний кожух 3, до якого прикріплено на поворотному шарнірі попільничку 4. Таким чином запропонована конструкція дозволяє збільшити об'єм сміттєприймальної камери, має сучасний дизайн та дозволяє швидко і зручно видаляти з урни сміття. Промислове виробництво та можливість впровадження урни підтверджено експериментальним шляхом: матеріали для виготовлення основного корпусу - азбоцемент, композит; кожуху - пластик, метал; кошика - оцинкований дріт; попільнички - метал. Ці матеріали та технології виготовлення широко використовують в промисловості. ТОВ "Сергол": виготовлено та випробувано дослідний зразок, ведеться підготовка до випуску експериментальної партії. Попередній маркетинг на предмет попиту цього виробу підтвердив його потребу лише для житлово-комунального господарства м. Києва у кількості 50 тис. шт. Це підтверджує відповідність технічного рішення умові промислово придатної. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 1. Урна для сміття, що складається з корпусу, яка відрізняється тим, що корпус має наземну та підземну частину. 2. Урна за п. 1, яка відрізняється тим, що наземна частина корпусу має змінний кожух, на якому закріплено попільничку. 3. Урна за п. 1, яка відрізняється тим, що всередині корпусу є кошик для сміттєпакета. 1 UA 72281 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
