Генератор створення штучних хмар

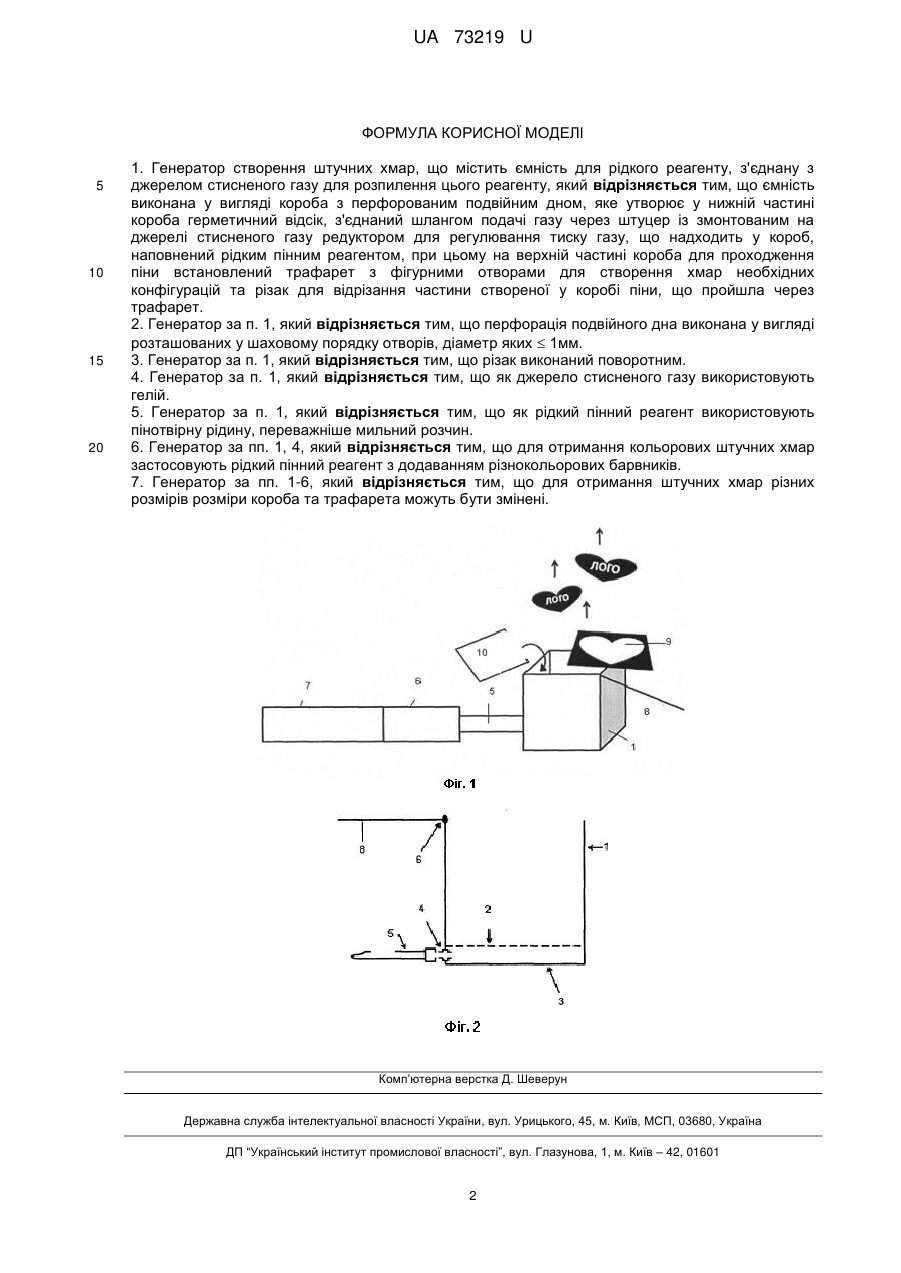

Реферат: Генератор створення штучних хмар містить ємність для рідкого реагенту, джерело стисненого газу для розпилення цього реагенту. Ємність виконана у вигляді коробу, наповненого рідким пінним реагентом. UA 73219 U (54) ГЕНЕРАТОР СТВОРЕННЯ ШТУЧНИХ ХМАР UA 73219 U UA 73219 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для створення штучних летючих хмар різноманітних контурів відповідно до заданої форми та може бути використана в індустрії розваг та у проведенні рекламних акцій, наприклад у рекламуванні компаній, товарів та послуг. Відомий пристрій для створення штучної хмари (Патент РФ № 2007070 М.кл. A01G 15/00), що містить ємність для рідкого або пастоподібного реагенту у вигляді циліндричної оболонки з кільцевою ослаблюючою проточкою посередині. На зовнішніх поверхнях дна та кришки ємності змонтовані сполучені між собою частини підключеного до системи електроавтоматики джерела стисненого газу, що діє на реагент, примушуючи його розкривати ємність і викидатися у навколишнє середовище через кільцеву щілину, що утворюється у проточці. Недоліками цього пристрою є складність конструкції, екологічне забруднення навколишнього середовища за рахунок використання піротехнічних та вибухових матеріалів як джерела стисненого газу, створення штучних хмар переважно дископодібної форми. Задачею корисної моделі є створення штучних летючих хмар, у тому числі різнокольорових, різноманітних розмірів, контурів та форм, безпечних для навколишнього середовища та організму людини. Поставлена задача вирішується тим, що генератор створення штучних хмар містить ємність для рідкого реагенту, з'єднану з джерелом стисненого газу для розпилення цього реагенту. Ємність виконана у вигляді коробу з перфорованим подвійним дном, що створює у нижній частині короба герметичний відсік, з'єднаний шлангом подачі газу, через штуцер, із змонтованим на джерелі стисненого газу редуктором для регулювання тиску газу, що надходить у короб, наповнений рідким пінним реагентом, при цьому на верхній частині короба встановлений трафарет з фігурними отворами для створення хмар необхідних конфігурацій та різак для відрізання куска створеної у коробі піни, що пройшла через трафарет. Як рідкий пінний реагент використовують пінотвірну рідину, переважніше мильний розчин, а як джерело стисненого газу - гелій. Для отримання кольорових штучних хмар використовують рідкий пінний реагент з додаванням різнокольорових барвників. Генератор відрізняється від відомого простотою конструкції. Використання екологічно чистих матеріалів для створення штучних хмар, а саме мильного розчину та гелію, роблять штучні хмари безпечними для навколишнього середовища. Корисна модель пояснюється, на кресленні (фіг. 1 та фіг. 2). Генератор містить ємність 1, виконану у вигляді короба, з перфорованим подвійним дном 2, яке створює у нижній частині короба герметичний відсік 3. Герметичний відсік 3 з'єднаний шлангом подачі газу 5, через штуцер 4, з редуктором для регулювання тиску газу 6, змонтованим на джерелі стисненого газу 7, наприклад, на балоні з газом. Перфорація подвійного дна виконана у вигляді розташованих у шаховому порядку отворів, діаметр яких < 1мм. На верхній частині короба 1 встановлений трафарет 9 з фігурними отворами та поворотний різак 8 для відрізання частини створеної у коробі 1 піни, що пройшла через трафарет 9. Генератор створення штучних хмар працює таким чином. Короб 1 заповнюють пінотворною рідиною 10, переважніше мильним розчином. На верхню частину короба встановлюють трафарет 9 з отворами необхідної форми та розмірів. Герметичний відсік 3 коробу через штуцер 4 та шланг 5 заповнюють стисненим газом, переважно гелієм, який під тиском 0,1-0,2 мПа подають з балону 7. Тиск газу регулюється редуктором 6. Газ проходить у короб через отвори перфорованого подвійного дна 2 і змішується з пінотвірною рідиною 10, розпиляючи її, в результаті чого утворюється насичена гелієм піна, яка починає спонтанно підійматися до верху короба, де проходить через отвори трафарету 9, створюючи різноманітні хмари-фігурки, наприклад, святкові символи у вигляді зірок та сердець, логотипи або емблеми компаній, персонажів казок та мультфільмів та інше. Після того, як піна підніметься над трафаретом до висоти 15-20 см, її відрізає від загальної маси поворотний різак 8 і хмара-фігурка прямує у небо. Швидкість генерації штучних хмар регулюється редуктором 6. Описаний генератор може створювати не тільки білі, але і кольорові хмари, для чого треба додати у пінотвірну рідину10 необхідні барвники. Змінюючи розміри короба та трафарету, можна отримання штучні хмари різних розмірів. Створені штучні хмари цілком безпечні для навколишнього середовища та організму людини, тому що виконані з екологічно чистих матеріалів. Підіймаючись на висоту до 150 м, вони не наносять шкоди повітряним апаратам. Крім того, створення генератором штучних хмар будь-яких конфігурацій та форм розширює сучасні можливості для реклами та індустрії розваг. 1 UA 73219 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Генератор створення штучних хмар, що містить ємність для рідкого реагенту, з'єднану з джерелом стисненого газу для розпилення цього реагенту, який відрізняється тим, що ємність виконана у вигляді короба з перфорованим подвійним дном, яке утворює у нижній частині короба герметичний відсік, з'єднаний шлангом подачі газу через штуцер із змонтованим на джерелі стисненого газу редуктором для регулювання тиску газу, що надходить у короб, наповнений рідким пінним реагентом, при цьому на верхній частині короба для проходження піни встановлений трафарет з фігурними отворами для створення хмар необхідних конфігурацій та різак для відрізання частини створеної у коробі піни, що пройшла через трафарет. 2. Генератор за п. 1, який відрізняється тим, що перфорація подвійного дна виконана у вигляді розташованих у шаховому порядку отворів, діаметр яких  1мм. 3. Генератор за п. 1, який відрізняється тим, що різак виконаний поворотним. 4. Генератор за п. 1, який відрізняється тим, що як джерело стисненого газу використовують гелій. 5. Генератор за п. 1, який відрізняється тим, що як рідкий пінний реагент використовують пінотвірну рідину, переважніше мильний розчин. 6. Генератор за пп. 1, 4, який відрізняється тим, що для отримання кольорових штучних хмар застосовують рідкий пінний реагент з додаванням різнокольорових барвників. 7. Генератор за пп. 1-6, який відрізняється тим, що для отримання штучних хмар різних розмірів розміри короба та трафарета можуть бути змінені. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
