Спосіб регенерації аміаку з фільтрової рідини у виробництві соди

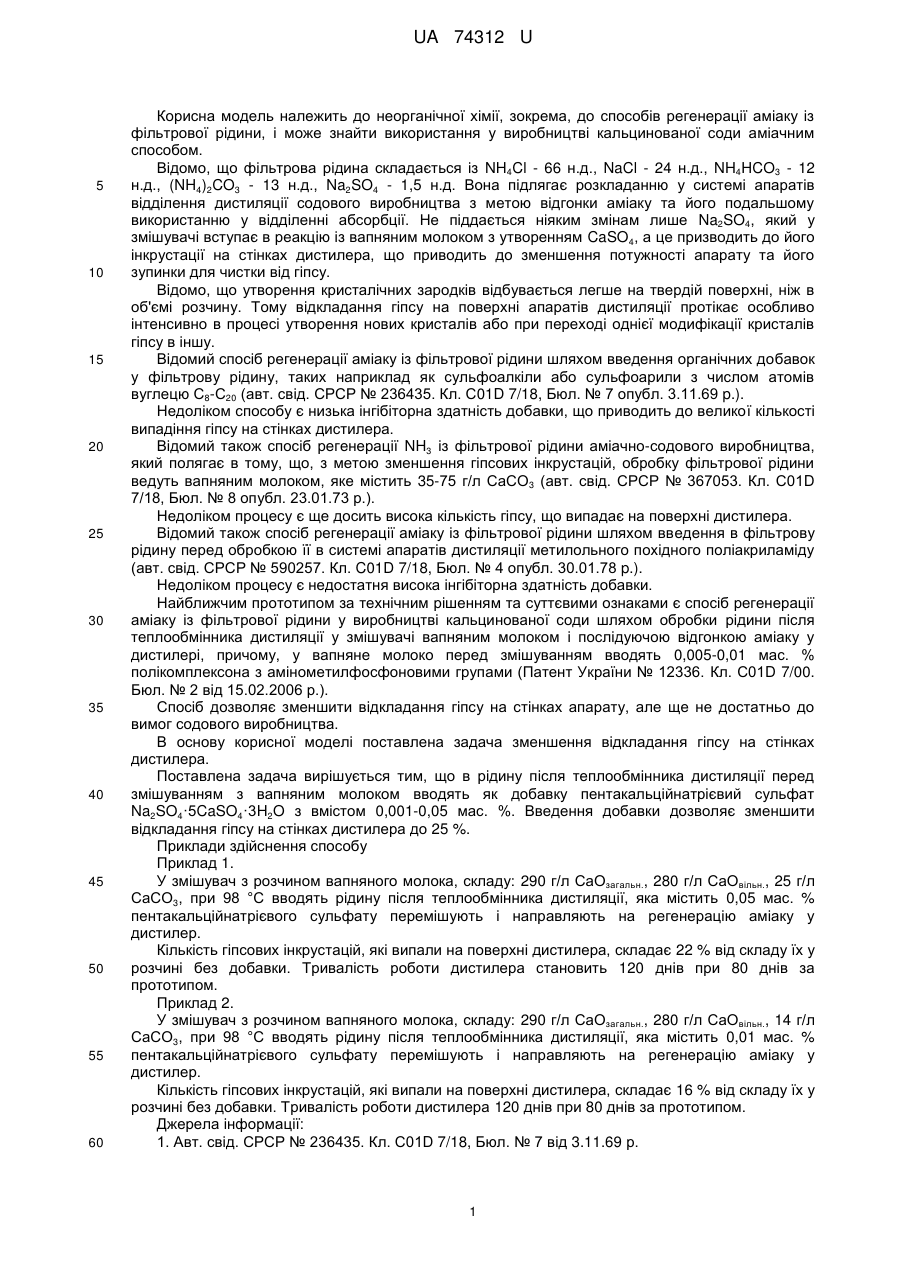

Реферат: UA 74312 U UA 74312 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до неорганічної хімії, зокрема, до способів регенерації аміаку із фільтрової рідини, і може знайти використання у виробництві кальцинованої соди аміачним способом. Відомо, що фільтрова рідина складається із NH4Cl - 66 н.д., NaCl - 24 н.д., NH4HCO3 - 12 н.д., (NH4)2CO3 - 13 н.д., Na2SO4 - 1,5 н.д. Вона підлягає розкладанню у системі апаратів відділення дистиляції содового виробництва з метою відгонки аміаку та його подальшому використанню у відділенні абсорбції. Не піддається ніяким змінам лише Na2SO4, який у змішувачі вступає в реакцію із вапняним молоком з утворенням CaSO4, а це призводить до його інкрустації на стінках дистилера, що приводить до зменшення потужності апарату та його зупинки для чистки від гіпсу. Відомо, що утворення кристалічних зародків відбувається легше на твердій поверхні, ніж в об'ємі розчину. Тому відкладання гіпсу на поверхні апаратів дистиляції протікає особливо інтенсивно в процесі утворення нових кристалів або при переході однієї модифікації кристалів гіпсу в іншу. Відомий спосіб регенерації аміаку із фільтрової рідини шляхом введення органічних добавок у фільтрову рідину, таких наприклад як сульфоалкіли або сульфоарили з числом атомів вуглецю С8-С20 (авт. свід. СРСР № 236435. Кл. С01D 7/18, Бюл. № 7 опубл. 3.11.69 p.). Недоліком способу є низька інгібіторна здатність добавки, що приводить до великої кількості випадіння гіпсу на стінках дистилера. Відомий також спосіб регенерації NH3 із фільтрової рідини аміачно-содового виробництва, який полягає в тому, що, з метою зменшення гіпсових інкрустацій, обробку фільтрової рідини ведуть вапняним молоком, яке містить 35-75 г/л СаСО3 (авт. свід. СРСР № 367053. Кл. С01D 7/18, Бюл. № 8 опубл. 23.01.73 р.). Недоліком процесу є ще досить висока кількість гіпсу, що випадає на поверхні дистилера. Відомий також спосіб регенерації аміаку із фільтрової рідини шляхом введення в фільтрову рідину перед обробкою її в системі апаратів дистиляції метилольного похідного поліакриламіду (авт. свід. СРСР № 590257. Кл. C01D 7/18, Бюл. № 4 опубл. 30.01.78 p.). Недоліком процесу є недостатня висока інгібіторна здатність добавки. Найближчим прототипом за технічним рішенням та суттєвими ознаками є спосіб регенерації аміаку із фільтрової рідини у виробництві кальцинованої соди шляхом обробки рідини після теплообмінника дистиляції у змішувачі вапняним молоком і послідуючою відгонкою аміаку у дистилері, причому, у вапняне молоко перед змішуванням вводять 0,005-0,01 мас. % полікомплексона з амінометилфосфоновими групами (Патент України № 12336. Кл. С01D 7/00. Бюл. № 2 від 15.02.2006 р.). Спосіб дозволяє зменшити відкладання гіпсу на стінках апарату, але ще не достатньо до вимог содового виробництва. В основу корисної моделі поставлена задача зменшення відкладання гіпсу на стінках дистилера. Поставлена задача вирішується тим, що в рідину після теплообмінника дистиляції перед змішуванням з вапняним молоком вводять як добавку пентакальційнатрієвий сульфат Na2SO4·5CaSO4·3H2O з вмістом 0,001-0,05 мас. %. Введення добавки дозволяє зменшити відкладання гіпсу на стінках дистилера до 25 %. Приклади здійснення способу Приклад 1. У змішувач з розчином вапняного молока, складу: 290 г/л СаОзагальн., 280 г/л СаОвільн., 25 г/л СаСО3, при 98 °С вводять рідину після теплообмінника дистиляції, яка містить 0,05 мас. % пентакальційнатрієвого сульфату перемішують і направляють на регенерацію аміаку у дистилер. Кількість гіпсових інкрустацій, які випали на поверхні дистилера, складає 22 % від складу їх у розчині без добавки. Тривалість роботи дистилера становить 120 днів при 80 днів за прототипом. Приклад 2. У змішувач з розчином вапняного молока, складу: 290 г/л СаОзагальн., 280 г/л СаОвільн., 14 г/л СаСО3, при 98 °С вводять рідину після теплообмінника дистиляції, яка містить 0,01 мас. % пентакальційнатрієвого сульфату перемішують і направляють на регенерацію аміаку у дистилер. Кількість гіпсових інкрустацій, які випали на поверхні дистилера, складає 16 % від складу їх у розчині без добавки. Тривалість роботи дистилера 120 днів при 80 днів за прототипом. Джерела інформації: 1. Авт. свід. СРСР № 236435. Кл. С01D 7/18, Бюл. № 7 від 3.11.69 р. 1 UA 74312 U 2. Авт. свід. СРСР № 367053. Кл. С01D 7/18, Бюл. № 8 від 23.01.73 р. 3. Авт. свід. СРСР № 590257. Кл. С01D 7/18, Бюл. № 4 від 15.02.78 р. 4. Патент України № 12336. Кл. С01D 7/00, Бюл. № 2 від 15.02.2006 р. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб регенерації аміаку із фільтрової рідини содового виробництва шляхом змішування рідини після теплообмінника дистиляції з вапняним молоком з наступною відгонкою аміаку у дистилері, який відрізняється тим, що в рідину після теплообмінника перед змішуванням з вапняним молоком вводять як добавку пентакальційнатрієвий сульфат. 2. Спосіб регенерації аміаку із фільтрової рідини содового виробництва за п. 1, який відрізняється тим, що добавку вводять з вмістом у рідині 0,001-0,05 мас. %. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
