Спосіб вимірювання температури водяної сорочки калориметра

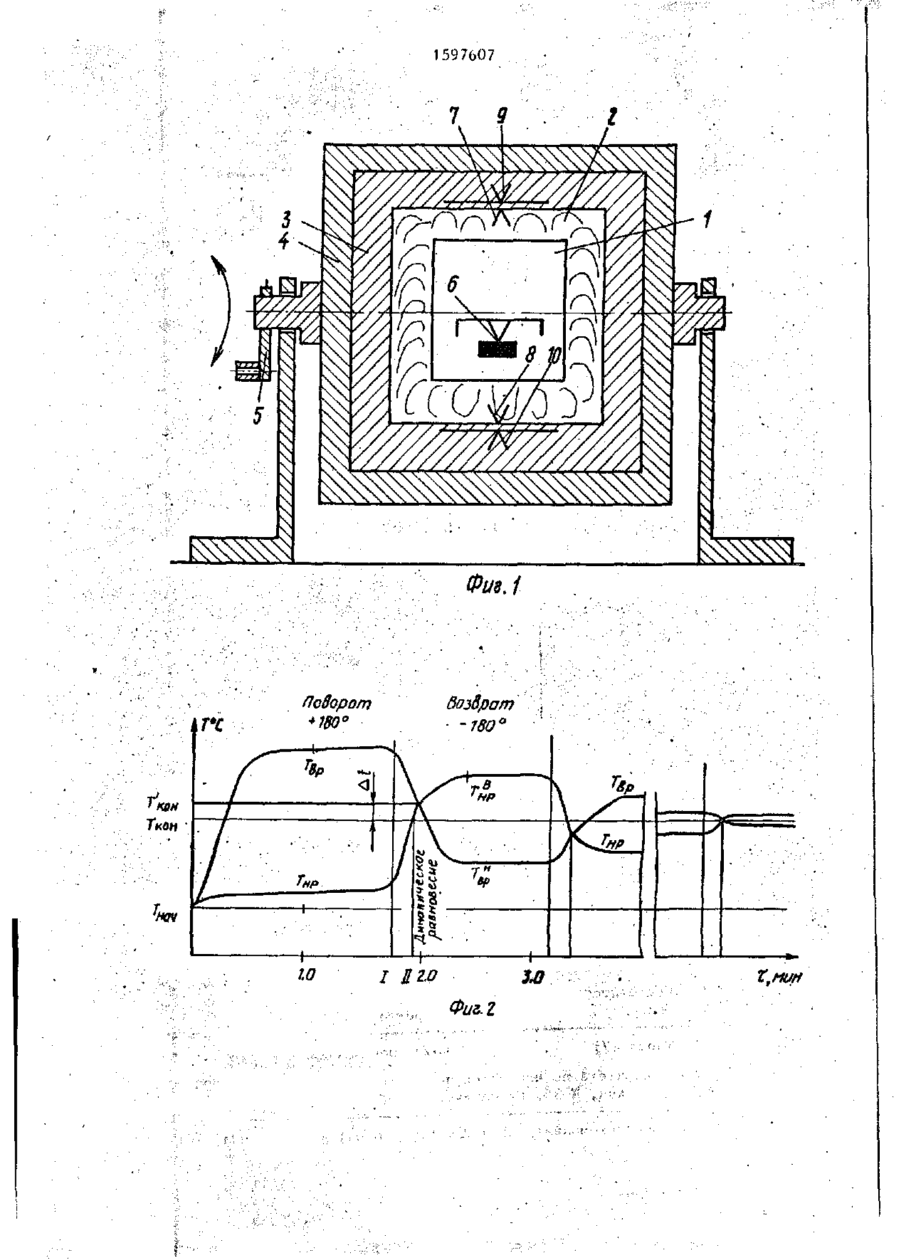

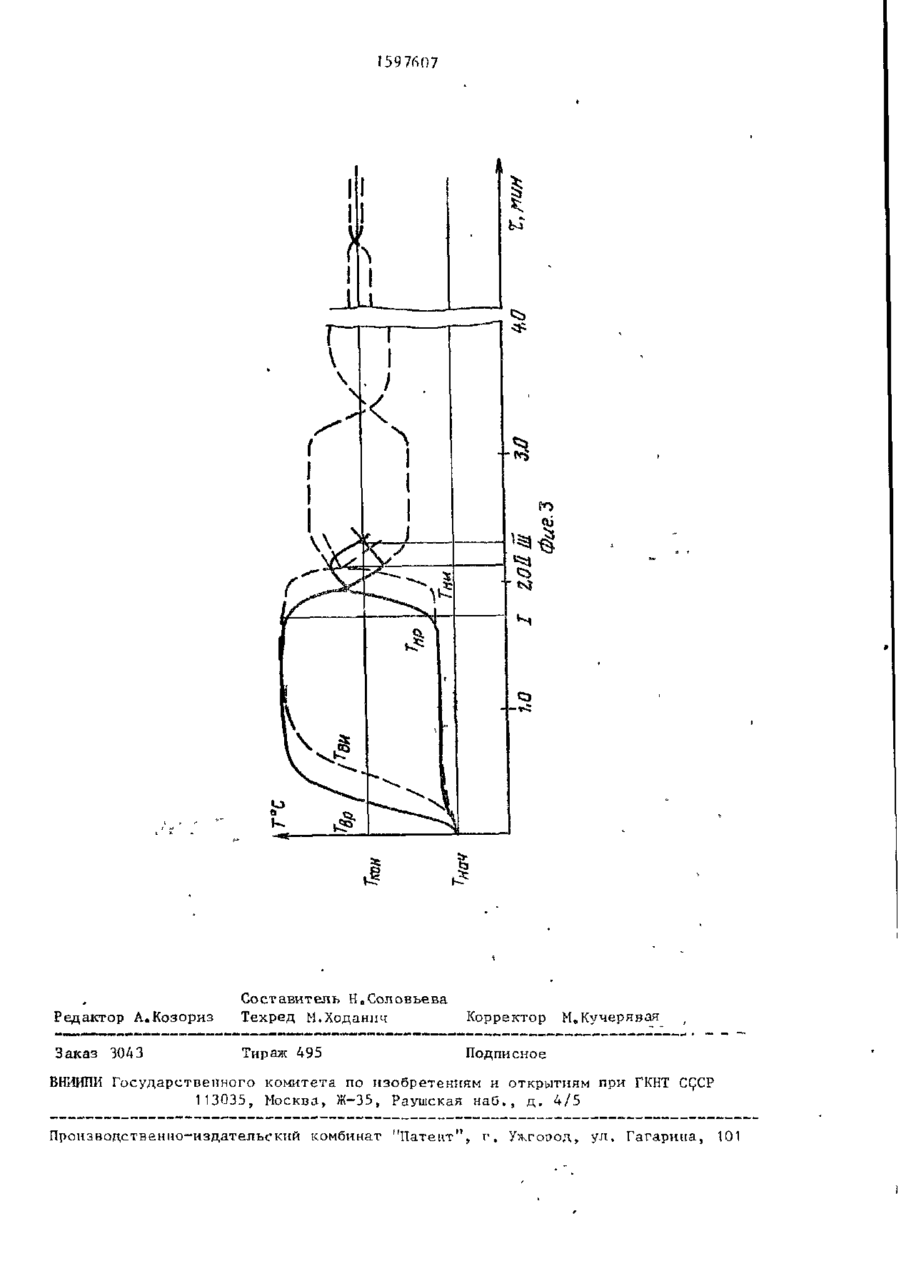

Изобретение о т н о с и т с я к т е п л о м е т рии, может быть использовано для определения теплотворной способности" топлива и позволяет повысить т о ч н о с т ь измерения. После стабилизации т е м п е Изобретение относится к теплометрии и может быть использовано в экспресс-анализах для определения теплотворной способности твердого и жидкого топлива. Цель изобретения - повышение точности и сокращение времени измерения, На фиг,1 представлено устройство, реализующее предложенный способ;на фиг.2 и 3 - графики теплообмена в водяной рубашке и па границе между водяной рубашкой и теплоизоляцией . Калориметр содержит камеру 1 сгорания с исследуемым веществом, водяную рубашку 2, теплоизоляцию 3, корпус 4 , снабженный поворотно-фиксиру* ю и устройством 5, термодатчик 6 щм ратуры г а з о в в камере с г о р а н и я к а л о риметра е г о поворачивают на 180 в о к р у г горизонтальной о с и 0 По д о с т и ж е нии р а в е н с т в а мгновенных значений температур н а границе между водяной рубашкой и теплоизоляцией к а л о р и м е т р а возвращают последний в исходное положение» Искомую т е м п е р а т у р у , с о о т ветствующую температуре полного с м е шивания, регистрируют в момент д о с т и жения динамического р а в н о в е с и я т е м п е ратурного поля водяной рубашки, о п р е деляемый по р а в е н с т в у мгновенных з н а чении температур в т о ч к а х , наиболее удаленных одна о т другой по высоте калориметра,, Измерение температуры водяной рубашки в момент динамического р а в н о в е с и я температурного поля позволяет существенно с о к р а т и т ь время измерения. 3 и л . для измерения температуры газов в камере 1 сгорания, термодатчики 7 и 8 замера температур в верхней и нижней точках водяной рубашки 2, термодатчики 9 и Ю для измерения температуры на границе между водяной рубашкой 2 и теплоизоляцией 3 в верхней и нижней точках калориметра. Результаты исследований показывают, что после прекращения горения температура водяной рубашки калориметра в верхней точке выше, чем в нижней ( ф и г . 2 ) е После поворота калориметра на 180° вокруг горизонтальной оси начинается сложный теплообмен при противотоке "горячих" и "холодных" слоев с их одновременным сме хлева 1597607 шивліием, В момент наступления дииаГІТІЧЄСКОГО равновесия температурного поля водяной рубашки, температуры в ее верхней и нижней точках сравниваются. Как видно из графиков (фнга2)f температура динамического равновесия температурного поля водяной рубашки (Т ^ С м ) отличается на величину zit or температуры полного смешив a- *Q нил ( T J < 0 H ) , что объясняется неравномерным аккумулированием тепла в т е п лоизоляции в период сжигания образца топлива. Способ измерения температуры водя~* 15 ной рубашки калориметра осуществляется следующим образом,, Посте стабилизации темрературы газов в камере I сгорания, что свидетельствует об окончании процесса го~ 20 рения образца топлива, калориметр с понощью устройства 5 поворачивают па 180° вокруг горизонтальной оси и фиксируют в этом положении в Термодатчпками 9 и 10 производят замеры тем- 25 пературы на границе между водяной рубашкой н теплоизоляцией в верхней и нижней точках калориметра. В момент равенства мгновенных значении этих температур повторно поворачи30 вают калориметр на 180° и фиксируют его в исходном лоложении. Термодатчиками 7 и 8 производят замеры температуры в верхней и нижней точках водяной рубашки. В момент равенства мгновенных значений температур, что свидетельствует о наступлении динамического равновесия температурного поля водяной рубашки, производят регистрацию искомой температуры, Как нидно из графика (фиг.З) д и намическое равенство ^тих температур соответ ствует температуре полного смешивания (Т к о н ) „ По данной темпе** ратуре, с у ' е т о м теплоты» з а т р а ч е н - 45 ной электронагревателем на зажигание пробы, определяют теплотворную способность исследуемого образца топлива, При учете тепла, аккумулиCQ рованного в теплоизоляции, поправка &L не требуется, что повышает точность измерения* Наступление первого динамического равновесия (положение I I , ф и г о 2 ) , характеризующегося равенством мгно- 5 5 венных значении температур в верхней и нижней точках водяной рубашки, 1 происходит всего через 13 с после первого поворота калориметра на 180 (положение 1,фиг,2)о Мамент р а в е н с т ва мгновенных значений температур на границе водяной рубашки и теплоизоляции (положение I I , фиг,3) наступает через 24 с после первого поворот а на 180°(положение I , ф и г . 3 ) о На поворот калориметра затрачивается максимум 0,5 с„ После в о з в р а т а к а лориметра в исходное положение, через 8 с , в момент равенства мгновенных значении температур " в е р х а " и " н и з а " водяной рубашки калориметра, что по опытным данным свидетельствует о наступлении динамического равновесия температурного поля рубашки, р е г и с т рируется искомая температура (положение I I I , ф и г о } ) , которая с о о т в е т с т вует температуре конечного смешивания Т„.„« Для измерения температуры кон затрачивается 32 с вместо 4-5 мин По известному способу кем Ткон Фиг.2 •-V • г. 59 76П7 J Редактор А.Козориз Составитель Н„Соловьева Техред М.Ходанпч Корректор Заісаз 3043 Тираж 495 Подписное М„Кучерявая ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CQCP 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г , Ужгород, ул. Гагарина, 101
