Електричний нагрівальний прилад індукційної дії

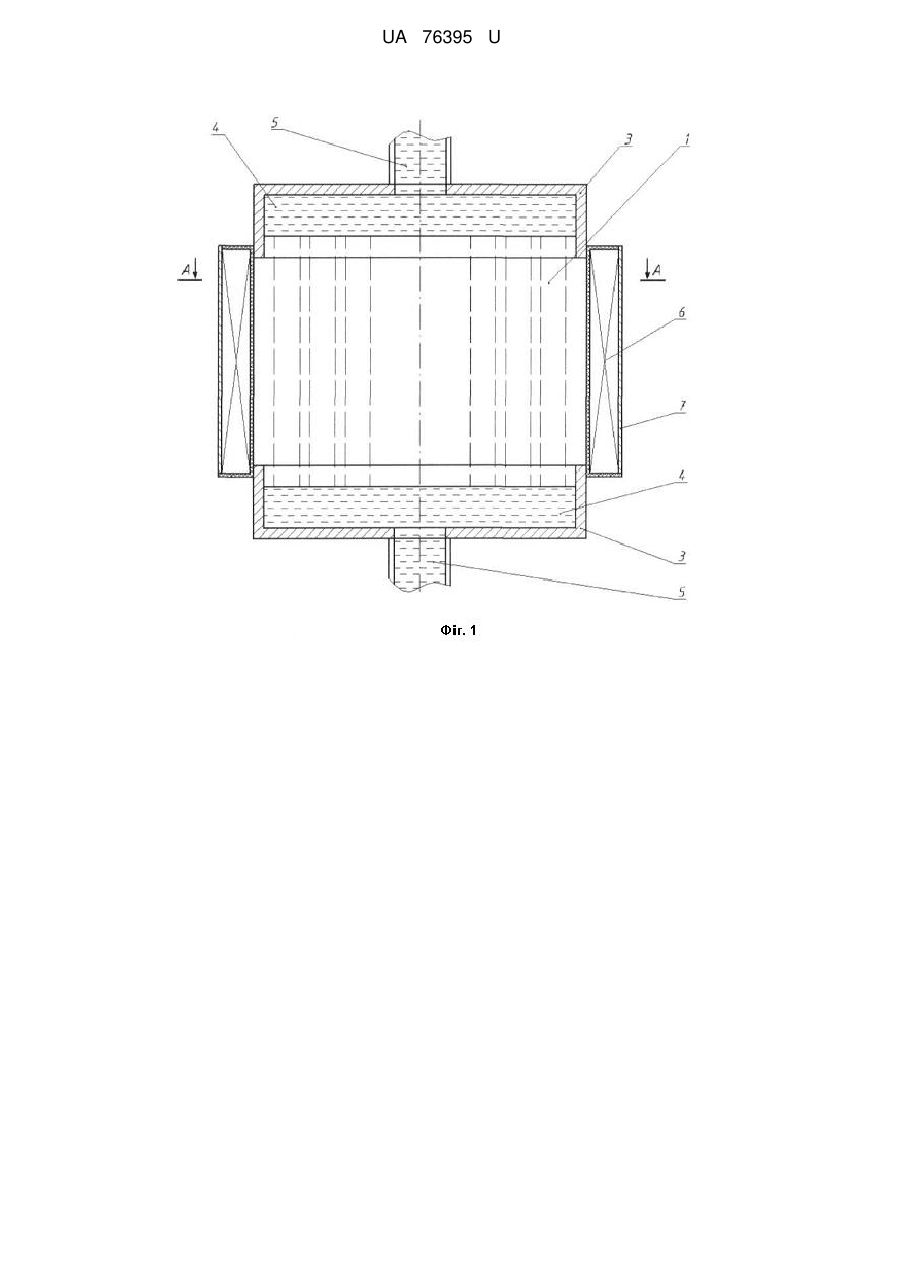

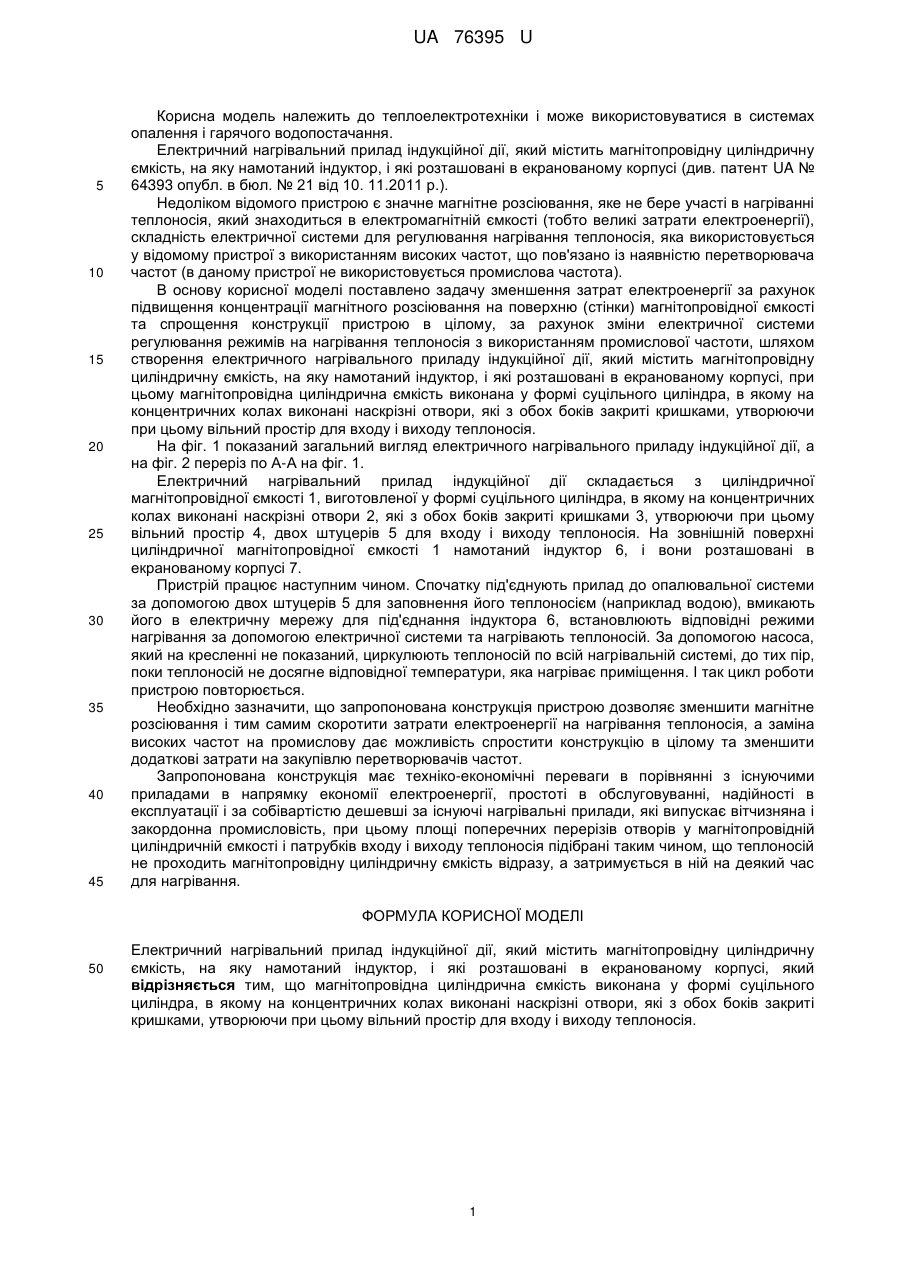

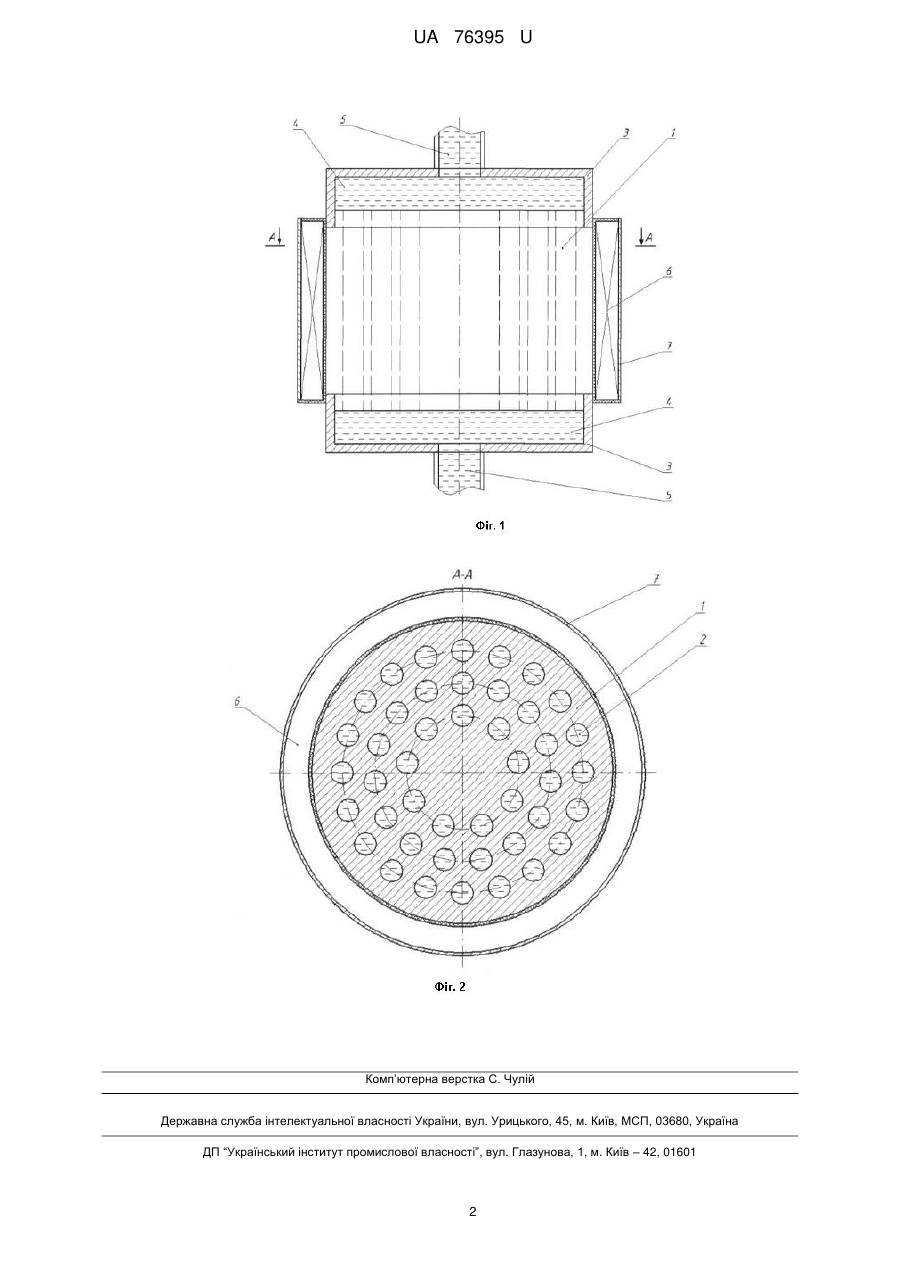

Реферат: Електричний нагрівальний прилад індукційної дії містить магнітопровідну циліндричну ємкість, на яку намотаний індуктор, і які розташовані в екранованому корпусі. Магнітопровідна циліндрична ємкість виконана у формі суцільного циліндра, в якому на концентричних колах виконані наскрізні отвори, які з обох боків закриті кришками, утворюючи при цьому вільний простір для входу і виходу теплоносія. UA 76395 U (54) ЕЛЕКТРИЧНИЙ НАГРІВАЛЬНИЙ ПРИЛАД ІНДУКЦІЙНОЇ ДІЇ UA 76395 U UA 76395 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплоелектротехніки і може використовуватися в системах опалення і гарячого водопостачання. Електричний нагрівальний прилад індукційної дії, який містить магнітопровідну циліндричну ємкість, на яку намотаний індуктор, і які розташовані в екранованому корпусі (див. патент UA № 64393 опубл. в бюл. № 21 від 10. 11.2011 р.). Недоліком відомого пристрою є значне магнітне розсіювання, яке не бере участі в нагріванні теплоносія, який знаходиться в електромагнітній ємкості (тобто великі затрати електроенергії), складність електричної системи для регулювання нагрівання теплоносія, яка використовується у відомому пристрої з використанням високих частот, що пов'язано із наявністю перетворювача частот (в даному пристрої не використовується промислова частота). В основу корисної моделі поставлено задачу зменшення затрат електроенергії за рахунок підвищення концентрації магнітного розсіювання на поверхню (стінки) магнітопровідної ємкості та спрощення конструкції пристрою в цілому, за рахунок зміни електричної системи регулювання режимів на нагрівання теплоносія з використанням промислової частоти, шляхом створення електричного нагрівального приладу індукційної дії, який містить магнітопровідну циліндричну ємкість, на яку намотаний індуктор, і які розташовані в екранованому корпусі, при цьому магнітопровідна циліндрична ємкість виконана у формі суцільного циліндра, в якому на концентричних колах виконані наскрізні отвори, які з обох боків закриті кришками, утворюючи при цьому вільний простір для входу і виходу теплоносія. На фіг. 1 показаний загальний вигляд електричного нагрівального приладу індукційної дії, а на фіг. 2 переріз по А-А на фіг. 1. Електричний нагрівальний прилад індукційної дії складається з циліндричної магнітопровідної ємкості 1, виготовленої у формі суцільного циліндра, в якому на концентричних колах виконані наскрізні отвори 2, які з обох боків закриті кришками 3, утворюючи при цьому вільний простір 4, двох штуцерів 5 для входу і виходу теплоносія. На зовнішній поверхні циліндричної магнітопровідної ємкості 1 намотаний індуктор 6, і вони розташовані в екранованому корпусі 7. Пристрій працює наступним чином. Спочатку під'єднують прилад до опалювальної системи за допомогою двох штуцерів 5 для заповнення його теплоносієм (наприклад водою), вмикають його в електричну мережу для під'єднання індуктора 6, встановлюють відповідні режими нагрівання за допомогою електричної системи та нагрівають теплоносій. За допомогою насоса, який на кресленні не показаний, циркулюють теплоносій по всій нагрівальній системі, до тих пір, поки теплоносій не досягне відповідної температури, яка нагріває приміщення. І так цикл роботи пристрою повторюється. Необхідно зазначити, що запропонована конструкція пристрою дозволяє зменшити магнітне розсіювання і тим самим скоротити затрати електроенергії на нагрівання теплоносія, а заміна високих частот на промислову дає можливість спростити конструкцію в цілому та зменшити додаткові затрати на закупівлю перетворювачів частот. Запропонована конструкція має техніко-економічні переваги в порівнянні з існуючими приладами в напрямку економії електроенергії, простоті в обслуговуванні, надійності в експлуатації і за собівартістю дешевші за існуючі нагрівальні прилади, які випускає вітчизняна і закордонна промисловість, при цьому площі поперечних перерізів отворів у магнітопровідній циліндричній ємкості і патрубків входу і виходу теплоносія підібрані таким чином, що теплоносій не проходить магнітопровідну циліндричну ємкість відразу, а затримується в ній на деякий час для нагрівання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електричний нагрівальний прилад індукційної дії, який містить магнітопровідну циліндричну ємкість, на яку намотаний індуктор, і які розташовані в екранованому корпусі, який відрізняється тим, що магнітопровідна циліндрична ємкість виконана у формі суцільного циліндра, в якому на концентричних колах виконані наскрізні отвори, які з обох боків закриті кришками, утворюючи при цьому вільний простір для входу і виходу теплоносія. 1 UA 76395 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
