Спосіб нанесення шрифта брайля

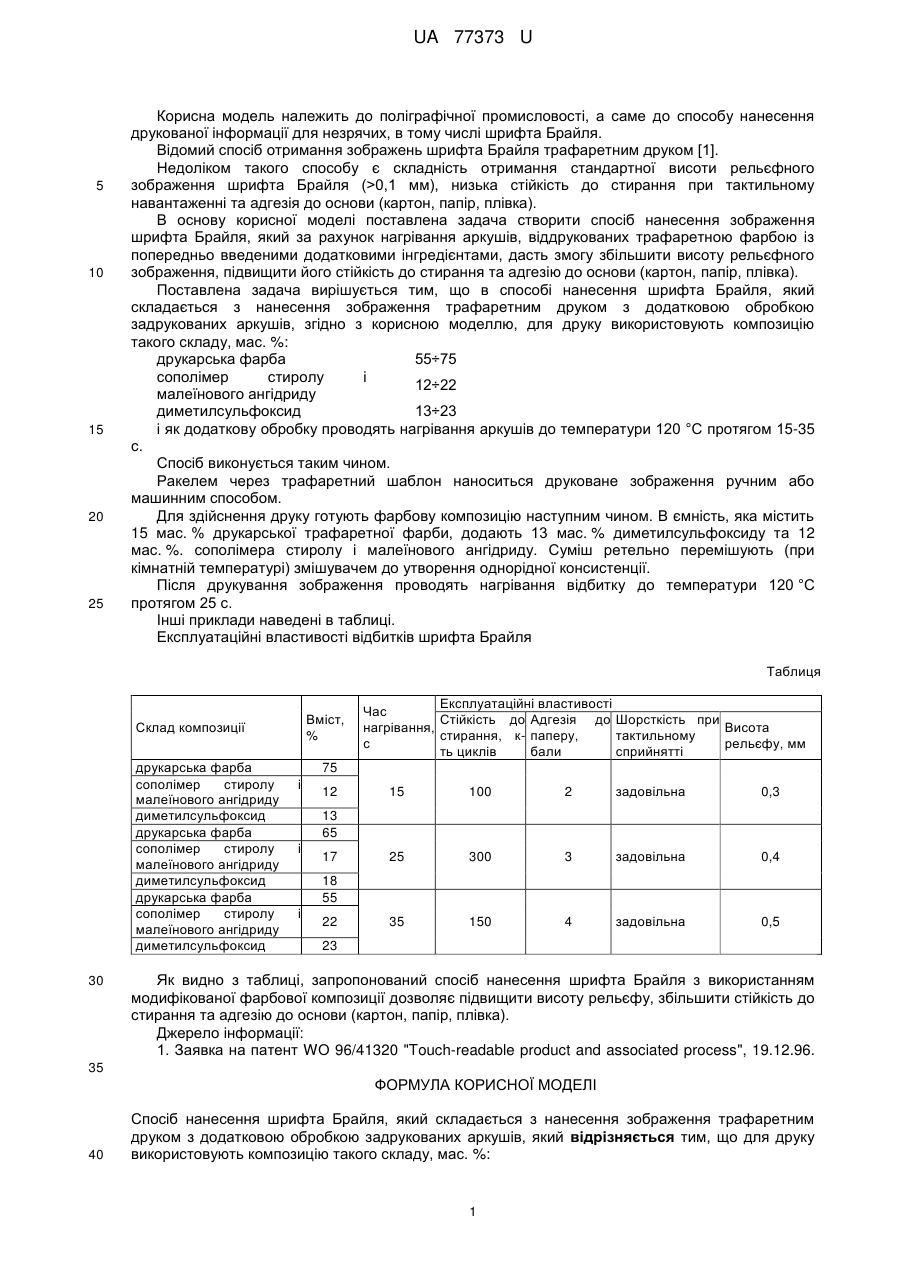

Реферат: UA 77373 U UA 77373 U 5 10 15 20 25 Корисна модель належить до поліграфічної промисловості, а саме до способу нанесення друкованої інформації для незрячих, в тому числі шрифта Брайля. Відомий спосіб отримання зображень шрифта Брайля трафаретним друком [1]. Недоліком такого способу є складність отримання стандартної висоти рельєфного зображення шрифта Брайля (>0,1 мм), низька стійкість до стирання при тактильному навантаженні та адгезія до основи (картон, папір, плівка). В основу корисної моделі поставлена задача створити спосіб нанесення зображення шрифта Брайля, який за рахунок нагрівання аркушів, віддрукованих трафаретною фарбою із попередньо введеними додатковими інгредієнтами, дасть змогу збільшити висоту рельєфного зображення, підвищити його стійкість до стирання та адгезію до основи (картон, папір, плівка). Поставлена задача вирішується тим, що в способі нанесення шрифта Брайля, який складається з нанесення зображення трафаретним друком з додатковою обробкою задрукованих аркушів, згідно з корисною моделлю, для друку використовують композицію такого складу, мас. %: друкарська фарба 55÷75 сополімер стиролу і 12÷22 малеїнового ангідриду диметилсульфоксид 13÷23 і як додаткову обробку проводять нагрівання аркушів до температури 120 °C протягом 15-35 с. Спосіб виконується таким чином. Ракелем через трафаретний шаблон наноситься друковане зображення ручним або машинним способом. Для здійснення друку готують фарбову композицію наступним чином. В ємність, яка містить 15 мас. % друкарської трафаретної фарби, додають 13 мас. % диметилсульфоксиду та 12 мас. %. сополімера стиролу і малеїнового ангідриду. Суміш ретельно перемішують (при кімнатній температурі) змішувачем до утворення однорідної консистенції. Після друкування зображення проводять нагрівання відбитку до температури 120 °C протягом 25 с. Інші приклади наведені в таблиці. Експлуатаційні властивості відбитків шрифта Брайля Таблиця Вміст, % Склад композиції друкарська фарба сополімер стиролу малеїнового ангідриду диметилсульфоксид друкарська фарба сополімер стиролу малеїнового ангідриду диметилсульфоксид друкарська фарба сополімер стиролу малеїнового ангідриду диметилсульфоксид 30 Експлуатаційні властивості Час Стійкість до Адгезія до Шорсткість при нагрівання, Висота стирання, к- паперу, тактильному с рельєфу, мм ть циклів бали сприйнятті 75 і 12 15 100 2 задовільна 0,3 25 300 3 задовільна 0,4 35 150 4 задовільна 0,5 13 65 і 17 18 55 і 22 23 Як видно з таблиці, запропонований спосіб нанесення шрифта Брайля з використанням модифікованої фарбової композиції дозволяє підвищити висоту рельєфу, збільшити стійкість до стирання та адгезію до основи (картон, папір, плівка). Джерело інформації: 1. Заявка на патент WО 96/41320 "Touch-readable product and associated process", 19.12.96. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб нанесення шрифта Брайля, який складається з нанесення зображення трафаретним друком з додатковою обробкою задрукованих аркушів, який відрізняється тим, що для друку використовують композицію такого складу, мас. %: 1 UA 77373 U друкарська фарба 55÷75 сополімер стиролу і малеїнового 12÷22 ангідриду диметилсульфоксид 13÷23, а додаткову обробку проводять нагріванням аркушів до температури 120 °C протягом 15-35 с. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
