Система протиповеневих водосховищ

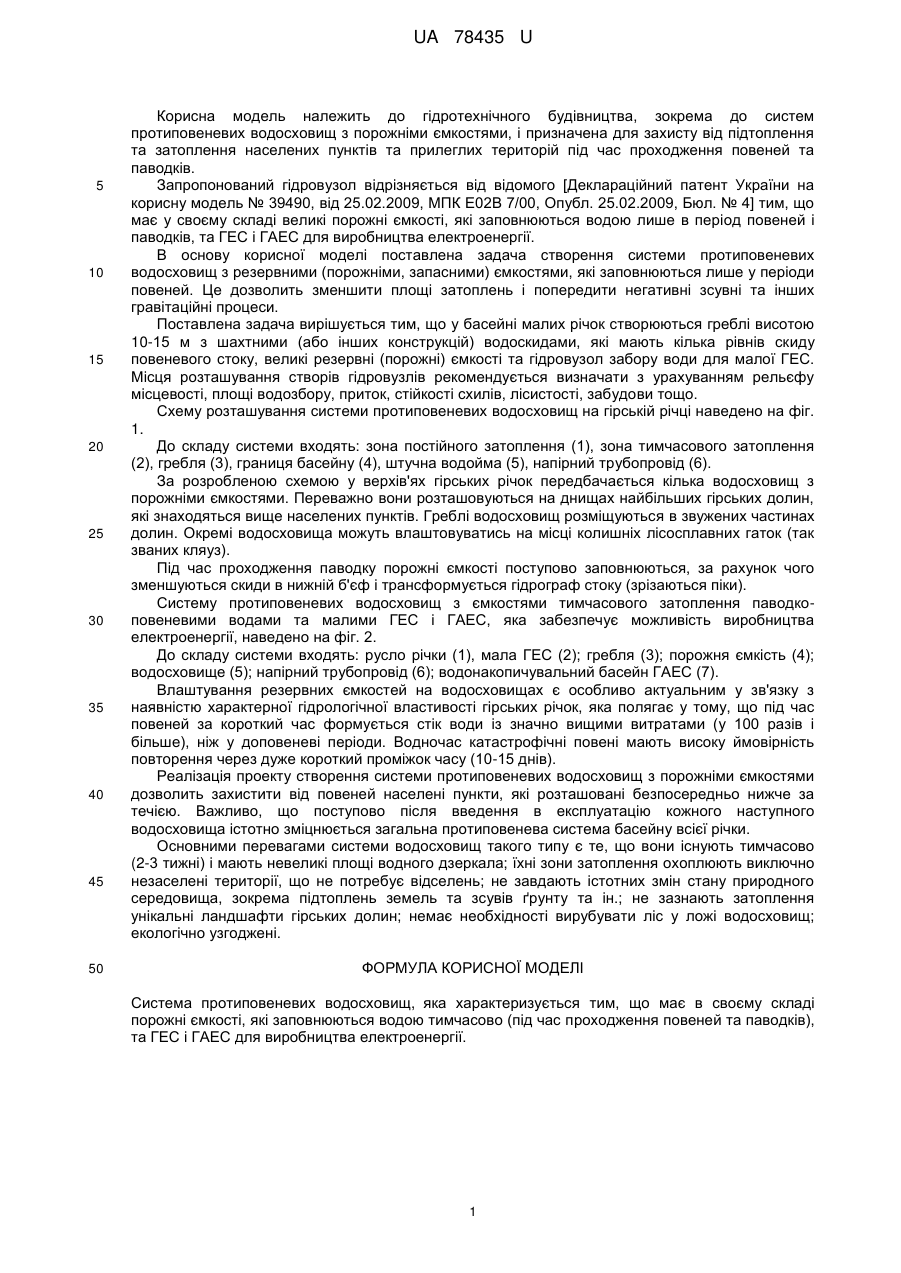

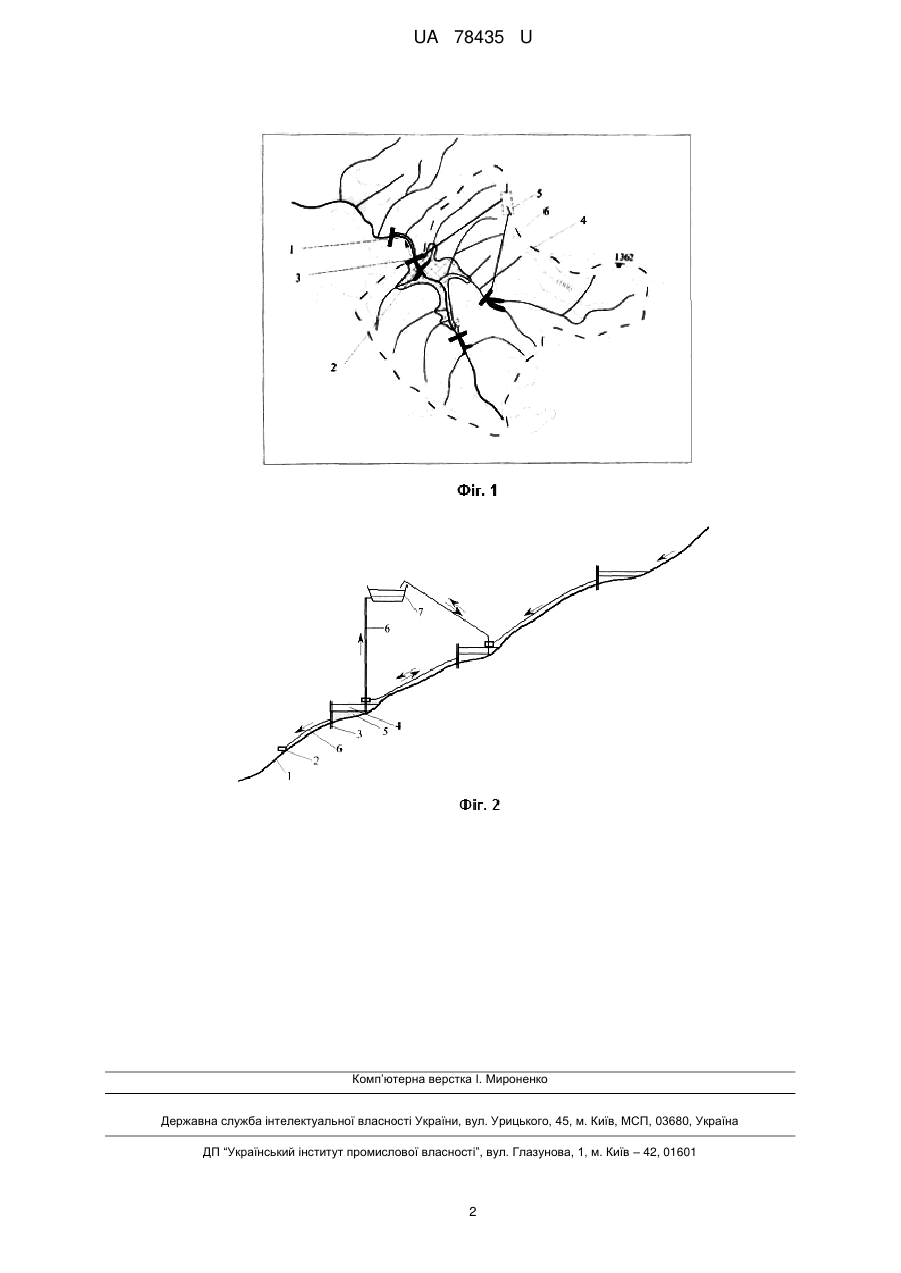

Реферат: Система протиповеневих водосховищ має в своєму складі порожні ємкості, які заповнюються водою тимчасово (під час проходження повеней та паводків), та ГЕС і ГАЕС для виробництва електроенергії. UA 78435 U (54) СИСТЕМА ПРОТИПОВЕНЕВИХ ВОДОСХОВИЩ UA 78435 U UA 78435 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гідротехнічного будівництва, зокрема до систем протиповеневих водосховищ з порожніми ємкостями, і призначена для захисту від підтоплення та затоплення населених пунктів та прилеглих територій під час проходження повеней та паводків. Запропонований гідровузол відрізняється від відомого [Деклараційний патент України на корисну модель № 39490, від 25.02.2009, МПК Е02В 7/00, Опубл. 25.02.2009, Бюл. № 4] тим, що має у своєму складі великі порожні ємкості, які заповнюються водою лише в період повеней і паводків, та ГЕС і ГАЕС для виробництва електроенергії. В основу корисної моделі поставлена задача створення системи протиповеневих водосховищ з резервними (порожніми, запасними) ємкостями, які заповнюються лише у періоди повеней. Це дозволить зменшити площі затоплень і попередити негативні зсувні та інших гравітаційні процеси. Поставлена задача вирішується тим, що у басейні малих річок створюються греблі висотою 10-15 м з шахтними (або інших конструкцій) водоскидами, які мають кілька рівнів скиду повеневого стоку, великі резервні (порожні) ємкості та гідровузол забору води для малої ГЕС. Місця розташування створів гідровузлів рекомендується визначати з урахуванням рельєфу місцевості, площі водозбору, приток, стійкості схилів, лісистості, забудови тощо. Схему розташування системи протиповеневих водосховищ на гірській річці наведено на фіг. 1. До складу системи входять: зона постійного затоплення (1), зона тимчасового затоплення (2), гребля (3), границя басейну (4), штучна водойма (5), напірний трубопровід (6). За розробленою схемою у верхів'ях гірських річок передбачається кілька водосховищ з порожніми ємкостями. Переважно вони розташовуються на днищах найбільших гірських долин, які знаходяться вище населених пунктів. Греблі водосховищ розміщуються в звужених частинах долин. Окремі водосховища можуть влаштовуватись на місці колишніх лісосплавних гаток (так званих кляуз). Під час проходження паводку порожні ємкості поступово заповнюються, за рахунок чого зменшуються скиди в нижній б'єф і трансформується гідрограф стоку (зрізаються піки). Систему протиповеневих водосховищ з ємкостями тимчасового затоплення паводкоповеневими водами та малими ГЕС і ГАЕС, яка забезпечує можливість виробництва електроенергії, наведено на фіг. 2. До складу системи входять: русло річки (1), мала ГЕС (2); гребля (3); порожня ємкість (4); водосховище (5); напірний трубопровід (6); водонакопичувальний басейн ГАЕС (7). Влаштування резервних ємкостей на водосховищах є особливо актуальним у зв'язку з наявністю характерної гідрологічної властивості гірських річок, яка полягає у тому, що під час повеней за короткий час формується стік води із значно вищими витратами (у 100 разів і більше), ніж у доповеневі періоди. Водночас катастрофічні повені мають високу ймовірність повторення через дуже короткий проміжок часу (10-15 днів). Реалізація проекту створення системи протиповеневих водосховищ з порожніми ємкостями дозволить захистити від повеней населені пункти, які розташовані безпосередньо нижче за течією. Важливо, що поступово після введення в експлуатацію кожного наступного водосховища істотно зміцнюється загальна протиповенева система басейну всієї річки. Основними перевагами системи водосховищ такого типу є те, що вони існують тимчасово (2-3 тижні) і мають невеликі площі водного дзеркала; їхні зони затоплення охоплюють виключно незаселені території, що не потребує відселень; не завдають істотних змін стану природного середовища, зокрема підтоплень земель та зсувів ґрунту та ін.; не зазнають затоплення унікальні ландшафти гірських долин; немає необхідності вирубувати ліс у ложі водосховищ; екологічно узгоджені. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Система протиповеневих водосховищ, яка характеризується тим, що має в своєму складі порожні ємкості, які заповнюються водою тимчасово (під час проходження повеней та паводків), та ГЕС і ГАЕС для виробництва електроенергії. 1 UA 78435 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
