Спосіб експрес-діагностики стану жувальних та скроневих м’язів за допомогою електронейроміографа “нейро-эмг-микро”

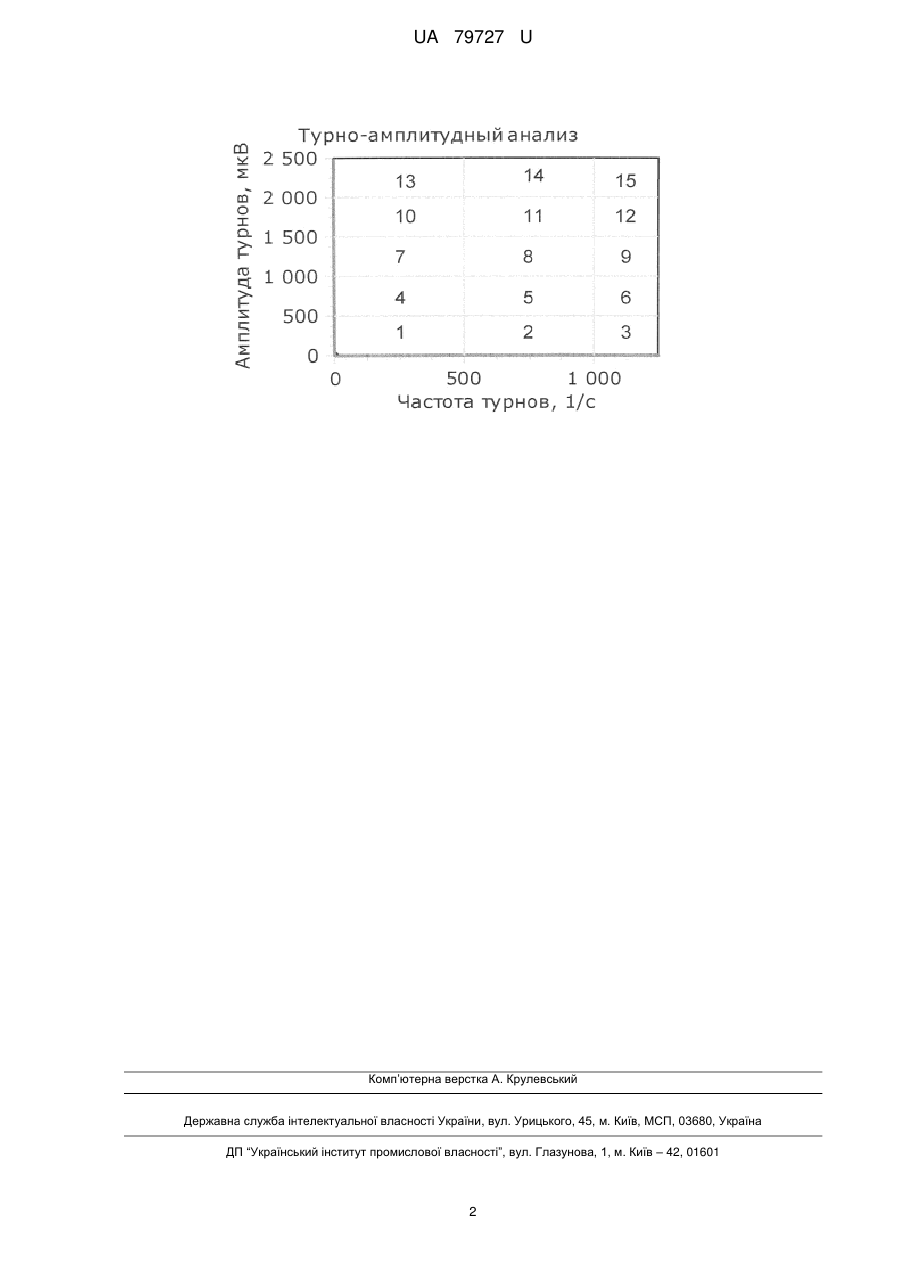

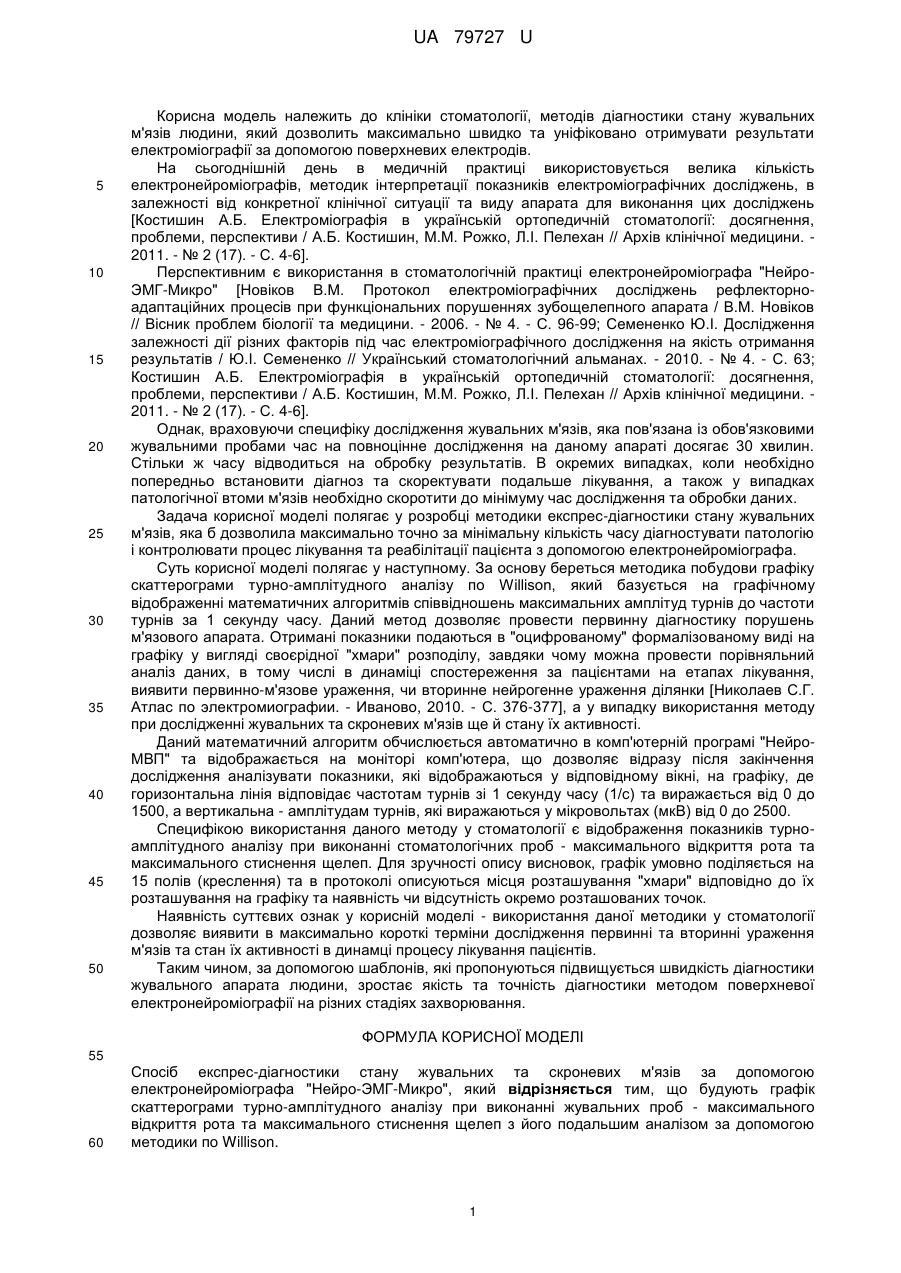

Реферат: Спосіб експрес-діагностики стану жувальних та скроневих м'язів за допомогою електронейроміографа "Нейро-ЭМГ-Микро" будують графік скаттерограми турно-амплітудного аналізу при виконанні жувальних проб - максимального відкриття рота та максимального стиснення щелеп з його подальшим аналізом за допомогою методики по Willison. UA 79727 U (12) UA 79727 U UA 79727 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до клініки стоматології, методів діагностики стану жувальних м'язів людини, який дозволить максимально швидко та уніфіковано отримувати результати електроміографії за допомогою поверхневих електродів. На сьогоднішній день в медичній практиці використовується велика кількість електронейроміографів, методик інтерпретації показників електроміографічних досліджень, в залежності від конкретної клінічної ситуації та виду апарата для виконання цих досліджень [Костишин А.Б. Електроміографія в українській ортопедичній стоматології: досягнення, проблеми, перспективи / А.Б. Костишин, М.М. Рожко, Л.І. Пелехан // Архів клінічної медицини. 2011. - № 2 (17). - С. 4-6]. Перспективним є використання в стоматологічній практиці електронейроміографа "НейроЭМГ-Микро" [Новіков В.М. Протокол електроміографічних досліджень рефлекторноадаптаційних процесів при функціональних порушеннях зубощелепного апарата / В.М. Новіков // Вісник проблем біології та медицини. - 2006. - № 4. - С. 96-99; Семененко Ю.І. Дослідження залежності дії різних факторів під час електроміографічного дослідження на якість отримання результатів / Ю.І. Семененко // Український стоматологічний альманах. - 2010. - № 4. - С. 63; Костишин А.Б. Електроміографія в українській ортопедичній стоматології: досягнення, проблеми, перспективи / А.Б. Костишин, М.М. Рожко, Л.І. Пелехан // Архів клінічної медицини. 2011. - № 2 (17). - С. 4-6]. Однак, враховуючи специфіку дослідження жувальних м'язів, яка пов'язана із обов'язковими жувальними пробами час на повноцінне дослідження на даному апараті досягає 30 хвилин. Стільки ж часу відводиться на обробку результатів. В окремих випадках, коли необхідно попередньо встановити діагноз та скоректувати подальше лікування, а також у випадках патологічної втоми м'язів необхідно скоротити до мінімуму час дослідження та обробки даних. Задача корисної моделі полягає у розробці методики експрес-діагностики стану жувальних м'язів, яка б дозволила максимально точно за мінімальну кількість часу діагностувати патологію і контролювати процес лікування та реабілітації пацієнта з допомогою електронейроміографа. Суть корисної моделі полягає у наступному. За основу береться методика побудови графіку скаттерограми турно-амплітудного аналізу по Willison, який базується на графічному відображенні математичних алгоритмів співвідношень максимальних амплітуд турнів до частоти турнів за 1 секунду часу. Даний метод дозволяє провести первинну діагностику порушень м'язового апарата. Отримані показники подаються в "оцифрованому" формалізованому виді на графіку у вигляді своєрідної "хмари" розподілу, завдяки чому можна провести порівняльний аналіз даних, в тому числі в динаміці спостереження за пацієнтами на етапах лікування, виявити первинно-м'язове ураження, чи вторинне нейрогенне ураження ділянки [Николаев С.Г. Атлас по электромиографии. - Иваново, 2010. - С. 376-377], а у випадку використання методу при дослідженні жувальних та скроневих м'язів ще й стану їх активності. Даний математичний алгоритм обчислюється автоматично в комп'ютерній програмі "НейроМВП" та відображається на моніторі комп'ютера, що дозволяє відразу після закінчення дослідження аналізувати показники, які відображаються у відповідному вікні, на графіку, де горизонтальна лінія відповідає частотам турнів зі 1 секунду часу (1/с) та виражається від 0 до 1500, а вертикальна - амплітудам турнів, які виражаються у мікровольтах (мкВ) від 0 до 2500. Специфікою використання даного методу у стоматології є відображення показників турноамплітудного аналізу при виконанні стоматологічних проб - максимального відкриття рота та максимального стиснення щелеп. Для зручності опису висновок, графік умовно поділяється на 15 полів (креслення) та в протоколі описуються місця розташування "хмари" відповідно до їх розташування на графіку та наявність чи відсутність окремо розташованих точок. Наявність суттєвих ознак у корисній моделі - використання даної методики у стоматології дозволяє виявити в максимально короткі терміни дослідження первинні та вторинні ураження м'язів та стан їх активності в динамці процесу лікування пацієнтів. Таким чином, за допомогою шаблонів, які пропонуються підвищується швидкість діагностики жувального апарата людини, зростає якість та точність діагностики методом поверхневої електронейроміографії на різних стадіях захворювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб експрес-діагностики стану жувальних та скроневих м'язів за допомогою електронейроміографа "Нейро-ЭМГ-Микро", який відрізняється тим, що будують графік скаттерограми турно-амплітудного аналізу при виконанні жувальних проб - максимального відкриття рота та максимального стиснення щелеп з його подальшим аналізом за допомогою методики по Willison. 1 UA 79727 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
