Спосіб визначення параметра норми середнього вуха людини в мовному діапазоні частот

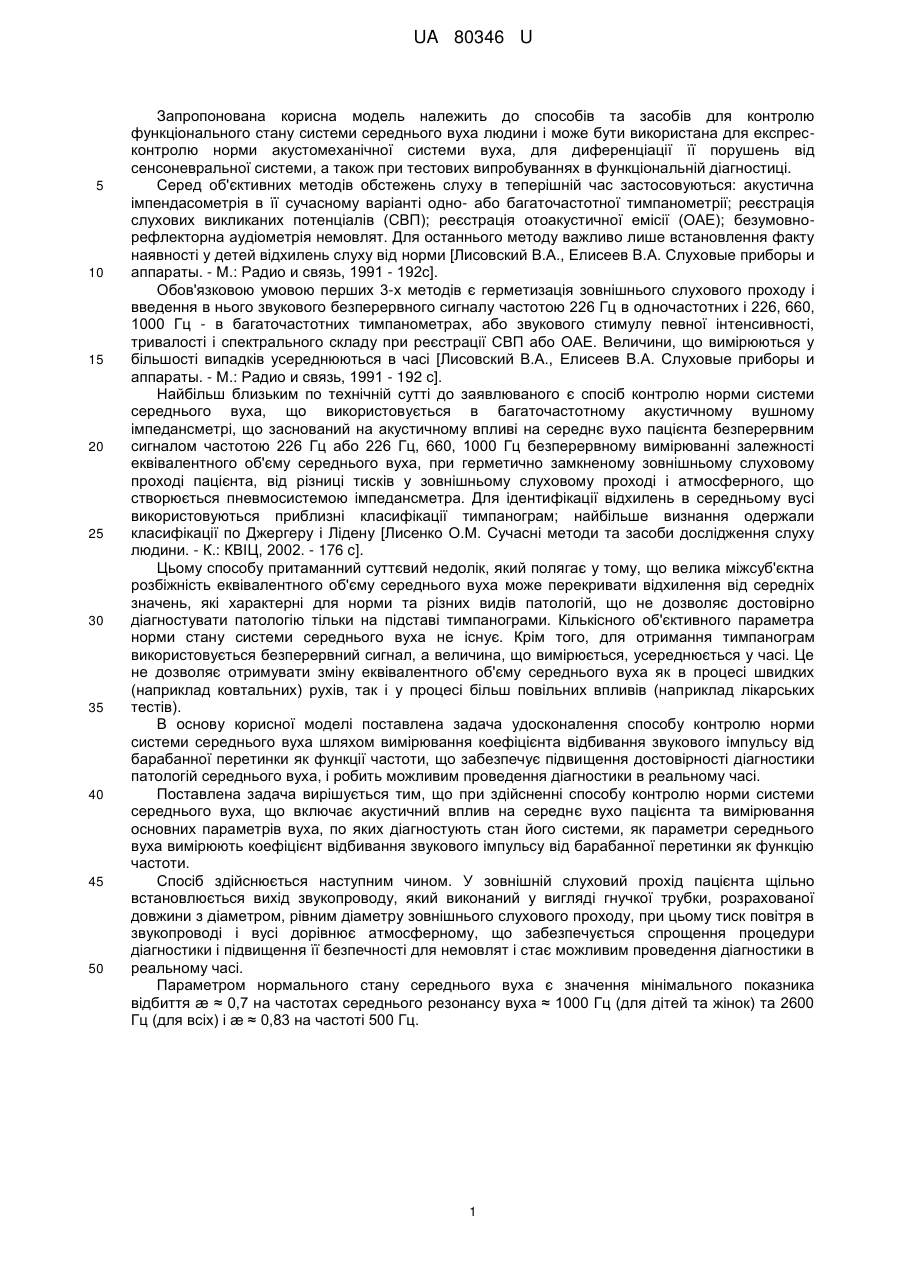

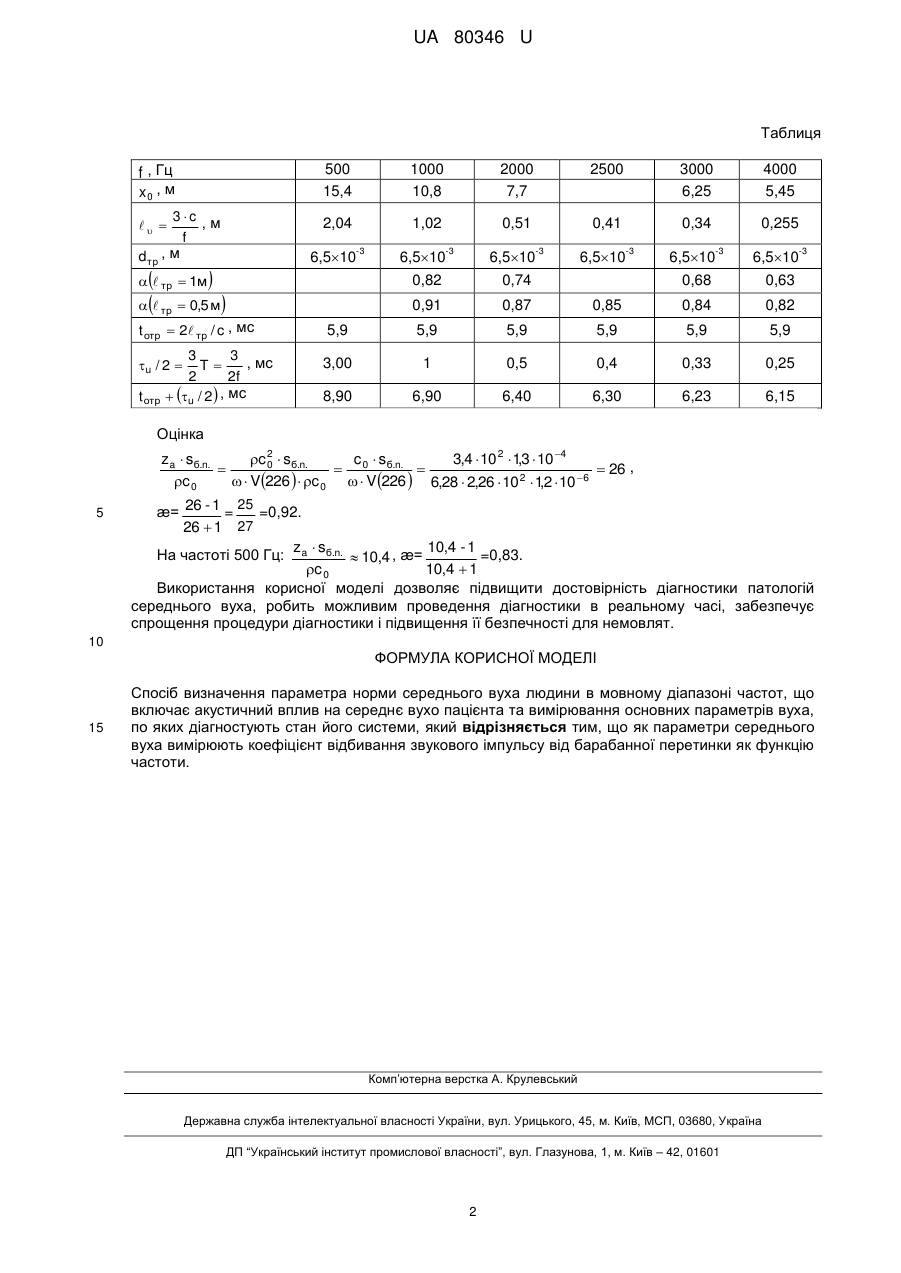

Реферат: Спосіб визначення параметра норми середнього вуха людини в мовному діапазоні частот включає акустичний вплив на середнє вухо пацієнта та вимірювання основних параметрів вуха, по яких діагностують стан його системи. Як параметри середнього вуха вимірюють коефіцієнт відбивання звукового імпульсу від барабанної перетинки як функцію частоти. UA 80346 U (12) UA 80346 U UA 80346 U 5 10 15 20 25 30 35 40 45 50 Запропонована корисна модель належить до способів та засобів для контролю функціонального стану системи середнього вуха людини і може бути використана для експресконтролю норми акустомеханічної системи вуха, для диференціації її порушень від сенсоневральної системи, а також при тестових випробуваннях в функціональній діагностиці. Серед об'єктивних методів обстежень слуху в теперішній час застосовуються: акустична імпендасометрія в її сучасному варіанті одно- або багаточастотної тимпанометрії; реєстрація слухових викликаних потенціалів (СВП); реєстрація отоакустичної емісії (ОАЕ); безумовнорефлекторна аудіометрія немовлят. Для останнього методу важливо лише встановлення факту наявності у детей відхилень слуху від норми [Лисовский В.А., Елисеев В.А. Слуховые приборы и аппараты. - М.: Радио и связь, 1991 - 192с]. Обов'язковою умовою перших 3-х методів є герметизація зовнішнього слухового проходу і введення в нього звукового безперервного сигналу частотою 226 Гц в одночастотних і 226, 660, 1000 Гц - в багаточастотних тимпанометрах, або звукового стимулу певної інтенсивності, тривалості і спектрального складу при реєстрації СВП або ОАЕ. Величини, що вимірюються у більшості випадків усереднюються в часі [Лисовский В.А., Елисеев В.А. Слуховые приборы и аппараты. - М.: Радио и связь, 1991 - 192 с]. Найбільш близьким по технічній сутті до заявлюваного є спосіб контролю норми системи середнього вуха, що використовується в багаточастотному акустичному вушному імпедансметрі, що заснований на акустичному впливі на середнє вухо пацієнта безперервним сигналом частотою 226 Гц або 226 Гц, 660, 1000 Гц безперервному вимірюванні залежності еквівалентного об'єму середнього вуха, при герметично замкненому зовнішньому слуховому проході пацієнта, від різниці тисків у зовнішньому слуховому проході і атмосферного, що створюється пневмосистемою імпедансметра. Для ідентифікації відхилень в середньому вусі використовуються приблизні класифікації тимпанограм; найбільше визнання одержали класифікації по Джергеру і Лідену [Лисенко О.М. Сучасні методи та засоби дослідження слуху людини. - К.: КВІЦ, 2002. - 176 c]. Цьому способу притаманний суттєвий недолік, який полягає у тому, що велика міжсуб'єктна розбіжність еквівалентного об'єму середнього вуха може перекривати відхилення від середніх значень, які характерні для норми та різних видів патологій, що не дозволяє достовірно діагностувати патологію тільки на підставі тимпанограми. Кількісного об'єктивного параметра норми стану системи середнього вуха не існує. Крім того, для отримання тимпанограм використовується безперервний сигнал, а величина, що вимірюється, усереднюється у часі. Це не дозволяє отримувати зміну еквівалентного об'єму середнього вуха як в процесі швидких (наприклад ковтальних) рухів, так і у процесі більш повільних впливів (наприклад лікарських тестів). В основу корисної моделі поставлена задача удосконалення способу контролю норми системи середнього вуха шляхом вимірювання коефіцієнта відбивання звукового імпульсу від барабанної перетинки як функції частоти, що забезпечує підвищення достовірності діагностики патологій середнього вуха, і робить можливим проведення діагностики в реальному часі. Поставлена задача вирішується тим, що при здійсненні способу контролю норми системи середнього вуха, що включає акустичний вплив на середнє вухо пацієнта та вимірювання основних параметрів вуха, по яких діагностують стан його системи, як параметри середнього вуха вимірюють коефіцієнт відбивання звукового імпульсу від барабанної перетинки як функцію частоти. Спосіб здійснюється наступним чином. У зовнішній слуховий прохід пацієнта щільно встановлюється вихід звукопроводу, який виконаний у вигляді гнучкої трубки, розрахованої довжини з діаметром, рівним діаметру зовнішнього слухового проходу, при цьому тиск повітря в звукопроводі і вусі дорівнює атмосферному, що забезпечується спрощення процедури діагностики і підвищення її безпечності для немовлят і стає можливим проведення діагностики в реальному часі. Параметром нормального стану середнього вуха є значення мінімального показника відбиття æ ≈ 0,7 на частотах середнього резонансу вуха ≈ 1000 Гц (для дітей та жінок) та 2600 Гц (для всіх) і æ ≈ 0,83 на частоті 500 Гц. 1 UA 80346 U Таблиця f , Гц 500 15,4 3c , м f dтр , м   2000 7,7 2500 3000 6,25 4000 5,45 2,04 x0 , м 1000 10,8 1,02 0,51 0,41 0,34 0,255 -3 6,510    тр  0,5 м   тр  1м 6,510 -3 -3 6,510 6,510 -3 -3 -3 6,510 6,510 0,68 0,63 0,82 0,74 0,91 0,87 0,85 0,84 0,82 5,9 5,9 5,9 5,9 5,9 5,9 u / 2  3,00 1 0,5 0,4 0,33 0,25 t отр 8,90 6,90 6,40 6,30 6,23 6,15 t отр  2 тр / c , мс 3 3 , мс T 2 2f  u / 2 , мс Оцінка 5 2 z a  sб.n. c 0  sб.n. c s 3,4  10 2  13  10 4 ,   0 б.n.   26 , c 0   V 226   c 0   V 226  6,28  2,26  10 2  12  10 6 , 25 æ= 26 - 1 = =0,92. 26  1 27 z s На частоті 500 Гц: a б.n.  10,4 , æ= 10,4 - 1 =0,83. c 0 10,4  1 Використання корисної моделі дозволяє підвищити достовірність діагностики патологій середнього вуха, робить можливим проведення діагностики в реальному часі, забезпечує спрощення процедури діагностики і підвищення її безпечності для немовлят. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб визначення параметра норми середнього вуха людини в мовному діапазоні частот, що включає акустичний вплив на середнє вухо пацієнта та вимірювання основних параметрів вуха, по яких діагностують стан його системи, який відрізняється тим, що як параметри середнього вуха вимірюють коефіцієнт відбивання звукового імпульсу від барабанної перетинки як функцію частоти. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
